本标准规定了凝结水和乏汽闭式回收水泵装置的术语、分类与基本参数、性能要求、试验方法、试验规则，标志和供货要求等内容。 本标准适用于蒸汽供热系统中凝结水和乏汽回收使用的集水罐公称压力小于或等于PN16，介质最高温度不大于200℃的凝结水和乏汽闭式回收水泵装置。

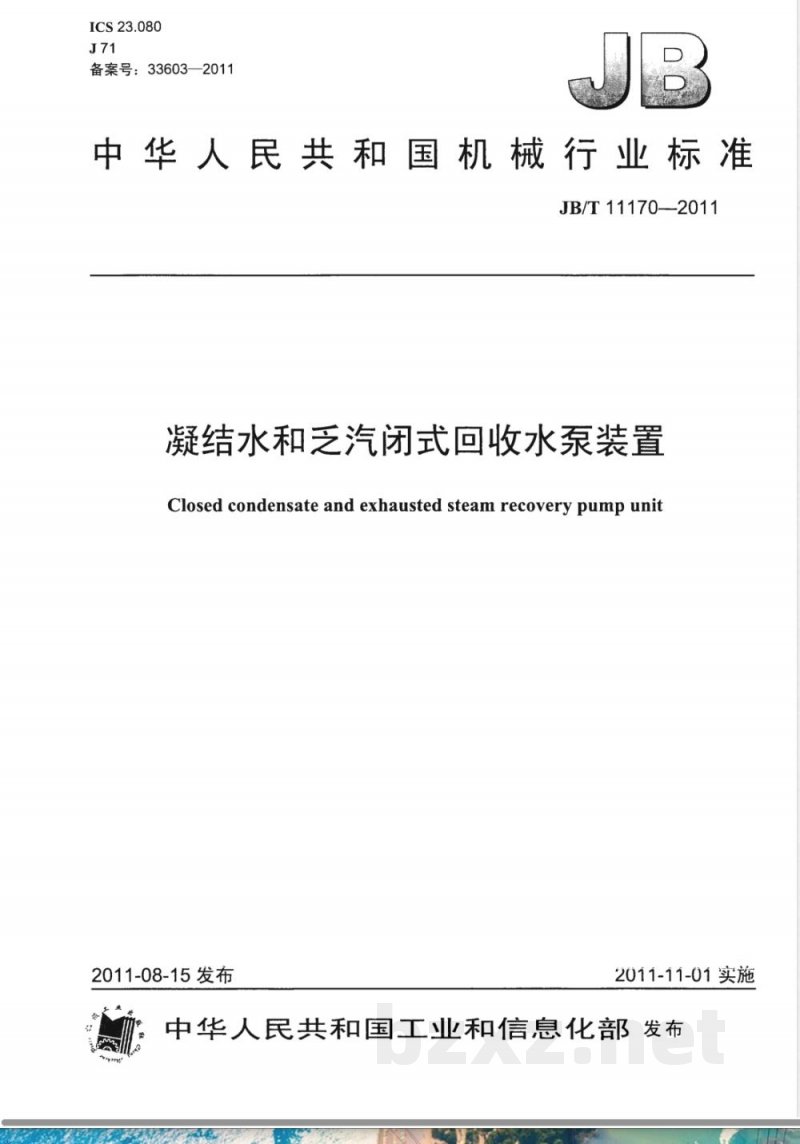

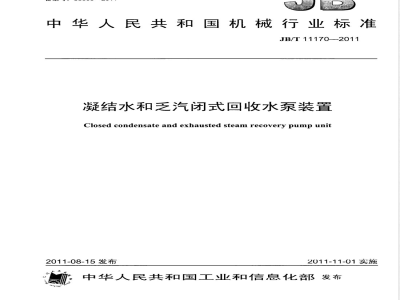

ICS23.080
备案号：33603—2011
中华人民共和国机械行业标准
JB/T 11170—2011
凝结水和之汽闭式回收水泵装置Closed condensate and exhausted steam recovery pump unit2011-08-15发布
2011-11-01实施
中华人民共和国工业和信息化部发布前言
1范围
2规范性引用文件
3术语和定义.
4分类与基本参数
4..．分类.
4.2基本型号
基本参数.
5技术要求.
公称尺寸
公称压力．
压力-温度额定值.
壁厚…
户外安装
凝结水泵装置的管口和其他各种管连接件凝结水泵装置结构尺寸
连接件的标识.
凝结水泵装置最小过流面积
凝结水泵装置外观.
凝结水泵装置专用工具
气动型凝结水泵
离心泵
电动型凝结水泵装置的集水罐，气动型凝结水泵装置的集水罐..电动型凝结水泵装置的自控柜..自控柜、仪表
自控柜
仪表…
材料和单元件..
制造用原材料
单元件
壳体材料
试验方法和检验规则，
8.1试验方法，
8.2检验规则．
9供货要求..．
一般要求
JB/T11170—2011
JB/T11170—2011
9.4装运.
9.5贮存和质量保证，
附录A（规范性附录）气动型凝结水泵装置试验方法A.1范围
A.2试验装置，
A.3动作性能试验
图1电动型凝结水泵装置图。
图2气动型凝结水泵装置图
图A.1气动型凝结水泵装置的试验装置表1电动型凝结水泵装置基本参数表2气动型凝结水泵装置基本参数表3自
自控柜的控制要求..
表4各类焊缝的无损检测要求和评定标准表5电动型凝结水泵装置试验项目.气动型凝结水泵装置试验项目.

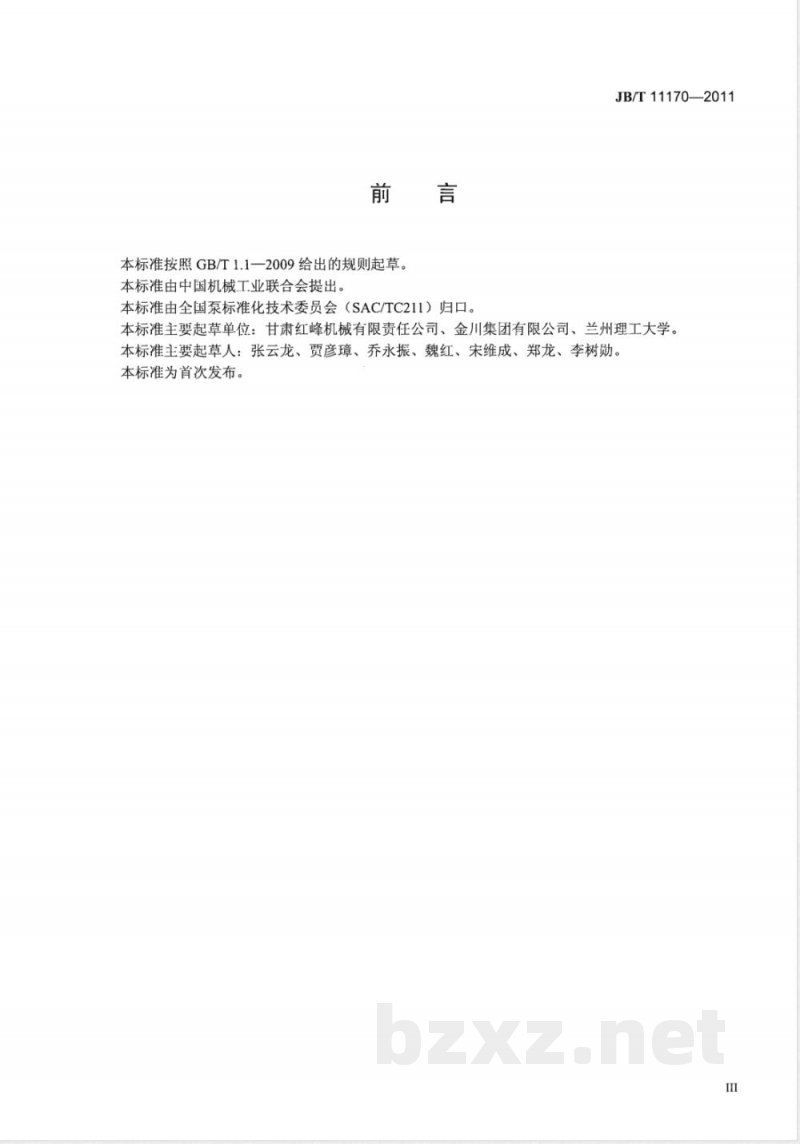

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国泵标准化技术委员会（SAC/TC211）归口。JB/T11170—2011
本标准主要起草单位：甘肃红峰机械有限责任公司、金川集团有限公司、兰州理工大学。本标准主要起草人：张云龙、贾彦璋、乔永振、魏红、宋维成、郑龙、李树勋。本标准为首次发布。
1范围
结水和之汽闭式回收水泵装置
JB/T 11170—2011
本标准规定了凝结水和乏汽闭式回收水泵装置的术语和定义、分类与基本参数、技术要求、自控柜、仪表、材料和单元件、试验方法和检验规则、供货要求等。本标准适用于蒸汽供热系统中凝结水和乏汽回收使用的集水罐公称压力小于或等于PN16，介质最高温度不大于200℃的凝结水和乏汽闭式回收水泵装置。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB150钢制压力容器
GB/T1047管道元件DN（公称尺寸）的定义和选用GB/T1048
管道元件PN（公称压力）的定义和选用回转动力泵水力性能验收试验1级和2级GB/T3216
GB/T3323
金属熔化焊焊接接头射线照相
2设备及管道绝热技术通则
GB4272
GB/T5656—2008离心泵技术条件（I类）GB/T5662
GB/T9112
GB/T9124
轴向吸入离心泵（16bar）标记、性能和尺寸钢制管法兰类型与参数
钢制管法兰技术条件
GB/T12224—2005钢制阀门一般要求GB/T20801（所有部分）压力管道规范工业管道：爆炸和火灾危险环境电力装置设计规范GB50058
电力装置继电保护和自动装置设计规范GB50062
GB50316
JB/T4297
工业金属管道设计规范
泵产品涂漆技术条件
JB/T4711压力容器涂敷与运输包装3承压设备无损检测第3部分：超声检测JB/T4730.3
JB/T4730.4承压设备无损检测第4部分：磁粉检测3术语和定义
下列术语和定义适用于本文件。3.1
凝结水和乏汽闭式回收水泵装置closedcondensateandexhaustedsteamrecoverypumpunit从蒸汽凝结水集水管网中或从立汽排放口以适当方式收集凝结水并加压输送至指定位置，且能够自动控制的水泵、管道和压力管道元件集成的密闭装置（以下简称凝结水泵装置）。3.2
乏汽exhaustedsteam
JB/T11170—2011
新蒸汽做功后排放的、高温凝结水闪蒸的、物料浓缩蒸发出的各种废热余热蒸汽。3.3
凝结水泵装置的公称压力nominalpressureofcondensatepumpunit凝结水泵装置（除集水罐外）的公称压力指泵壳体的公称压力。3.4
工作压力operatingpressure
在工作条件下，凝结水泵装置进口端的压力。3.5
最高工作压力maximumoperatingpressure在工作条件下，凝结水泵装置进口端的最高压力。3.6
工作背压operatingbackpressure在工作条件下，凝结水泵装置出口端的压力。3.7
介质最高温度mediummaximumtemperature多路高低压凝结水中，高压凝结水未分离出二次蒸汽或降温前的凝结水温度。3.8
介质平均温度mediumaveragetemperature多路高低压凝结水中已分离出二次蒸汽或混合、兑水降温后进入集水罐的凝结水温度。3.9
工作温度
operatingtemperature
在工作条件下，凝结水泵装置进口端的温度。3.10
最高工作温度
maximum operatingtemperature与最高工作压力对应的饱和温度。3.11
热凝结水流量hotcondensatewaterflowrate在工作条件下凝结水泵装置1h内能排出热凝结水的最大量。3.12
气动型凝结水泵装置air-poweredcondensatepumpunit利用蒸汽或压力气体作为动力介质直接间歇压送进入泵体内的凝结水的一种自动控制装置。3.13
automatic electronic control cabinet自动电控柜
用于电动型凝结水和乏汽闭式可收凝结水泵装置的实现配电、自动控制、手动操作、指示、显示、联锁保护、通信等功能的电气仪表装置。3.14
水位water level
凝结水和乏汽闭式回收凝结水泵装置中凝结水面在液位计量程的显示值。3.15
联锁保护interlockprotection
是在危低水位、断相、相序错误、检测到故障等时切断控制电源，使任何一项运行操作都不能实现，保证设备及人身安全的性能。
4分类与基本参数
4.1分类
4.1.1按结构和工作原理，凝结水泵装置分为以下两类：JB/T11170—2011
a）电动型凝结水泵装置：它是配备电动机的水泵成套装置。一般采用上置专用消除汽蚀的集水罐，下置或侧置两台（或一台）电动机驱动的水泵及自控柜三大部分组成的结构；由自控柜自动控制电动机驱动水泵运行。
b）气动型凝结水泵装置：它是利用蒸汽或压力气体作为动力介质的水泵成套装置。一般采用上置集水罐，下置或侧置-一台或多台气动型凝结水泵两大部分组成的结构；由泵体内凝结水的液位变化带动启闭件的开关动作，利用蒸汽或压力气体作动力介质直接间歇压送进入泵体内的凝结水。
4.1.2电动型凝结水泵装置如图1所示。凝结水
凝结水回收管
切断阀；
压力表；
液位计；
水泵；wwW.bzxz.Net
气蚀消除装置
过滤器；
压力传感器；
温度传感器；
止回阀。
电动型凝结水泵装置图
安全阀；
液位变送器；
温度计；
JB/T11170——2011
4.1.3气动型凝结水泵装置如图2所示。凝结水
被位计
气动凝结水泵
4.2基本型号
4.2.1电动型凝结水泵装置
4.2.1.1型号表示方法
4.2.1.2标记示例
切断阀；
压力表；
-止回阀。
集水罐
驱动介质
过滤器；
安全阀；
图2气动型凝结水泵装置图
T一特殊要求（如防爆、防尘、防腐等）凝结水回收管
工况类型：1型——间歇运行，2型——连续运行立式，W—卧式
集水罐结构型式：L一
额定回收凝结水能力，单位为立方米每小时（m2/h）电动型凝结水泵装置
额定回收能力20m/h，立式集水罐，连续运行的电动型凝结水泵装置：4
DSB20L-2
JB/T11170—2011
额定回收能力75m/h，卧式集水罐，有特殊要求（如防爆工作环境）连续运行的电动型凝结水泵装置：
DSB75W-2-T
4.2.2气动型凝结水泵装置
4.2.2.1型号表示方法
QSB□ -□
气动型凝结水泵数：用1位阿拉伯数字表示式单台气动型凝结水泵的最大流量，单位为立方米每小时（m/h）气动型凝结水泵装置
4.2.2.2标记示例
单台气动型凝结水泵的最大流量1.5m3/h，配置1台气动型凝结水泵的气动型凝结水泵装置：QSB1.5-1
单台气动型凝结水泵的最大流量7m/h，配置2台气动型凝结水泵的气动型凝结水泵装置：QSB7-2
4.2.3自控柜
4.2.3.1型号表示方法
ZKG-□-□-□
电气设备防护类型：1一
普通型，2防爆型，3一防腐等其他要求自控柜控制类型：
A—继电器+液位变送器控制
B——液位调节仪十液位变送器控制CPLC+液位变送器控制
D-一PLC十液位变送器控制与DCS等控制系统及网络系统通信水泵运行方式：
1-手动/自动间歇运行
2手动/自动间歇十连续运行
自控柜
4.2.3.2标记示例
水泵运行方式为手动/自动间歇十连续运行，电气设备防护类型为普通型，控制类型为继电器十液位变送器控制的自控柜：
ZKG-2-A-1
水泵运行方式为手动/自动间歇十连续运行，电气设备防护类型为防爆型，控制类型为PLC十液位变送器与DCS等控制系统及网络系统通信的自控柜：ZKG-2-D-2
4.3基本参数
4.3.1电动型凝结水泵装置基本参数电动型凝结水泵装置基本参数按表1的规定。5
