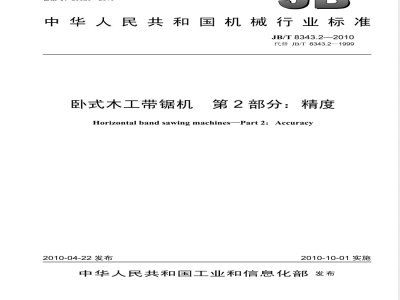

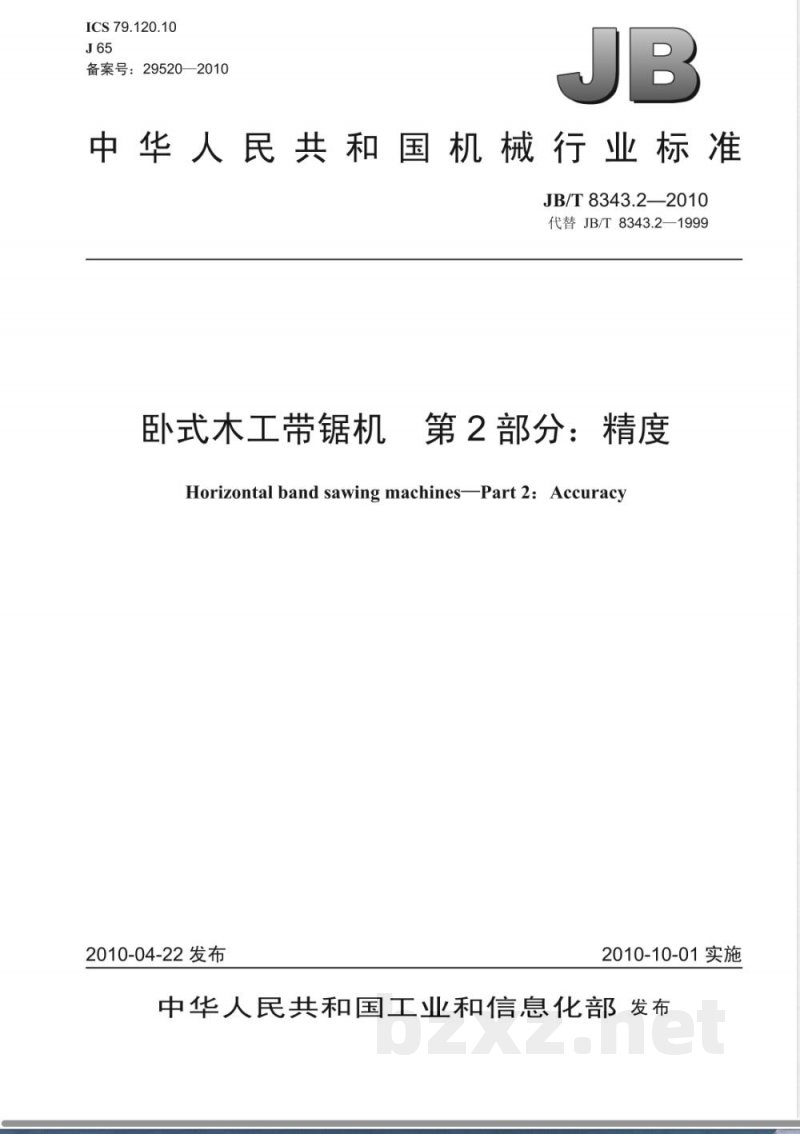

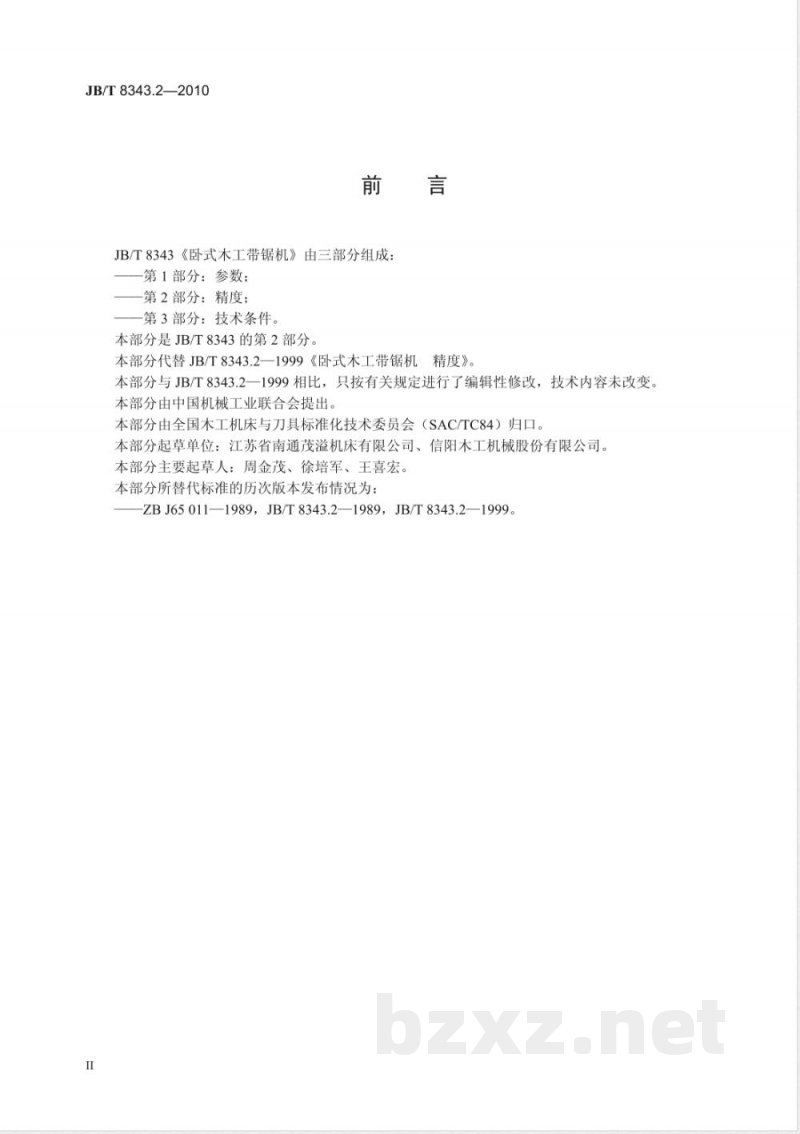

ICS 79.120.10 J65 备案号：29520—2010 JB 中华人民共和国机械行业标准 JB/T 8343.2—2010 代替 JB/T 8343.2—1999 卧式木工带锯机 第2部分：精度 Horizontal band sawing machines — Part 2: Accuracy 2010-04-22发布 2010-10-01实施 中华人民共和国工业和信息化部 发布 前言 JB/T 8343《卧式木工带锯机》由三部分组成： 第1部分：参数； 第2部分：精度； 第3部分：技术条件。 本部分为JB/T 8343的第2部分，代替JB/T 8343.2—1999《卧式木工带锯机精度》。与原标准相比，仅进行了编辑性修改，技术内容未改变。 本部分由中国机械工业联合会提出。 本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本部分起草单位：江苏省南通茂溢机床有限公司、信阳木工机械股份有限公司。 本部分主要起草人：周金茂、徐培军、王喜宏。 本部分所替代标准的历次版本为：ZBJ 65011—1989、JB/T 8343.2—1989、JB/T 8343.2—1999。 1 范围 本部分规定了卧式木工带锯机的几何精度和工作精度要求及检验方法。 本部分适用于加工板皮的卧式木工带锯机。 2 引用标准 下列文件中的条款通过JB/T 8343的本部分引用而成为本部分条款。 凡注日期的引用文件，其后续修改不适用于本部分；凡不注日期的引用文件，其最新版本适用本部分。 JB/T 4171—1999 木工机床精度检验通则 3 一般要求 3.1 检验前应按JB/T 4171—1999调整机床安装水平，在工作台上放置水平仪，其纵向和横向读数均不得超过0.10/1000。 3.2 精度检验项目顺序不代表实际检验顺序，可根据装拆工具及检验方便性调整。 3.3 当实测长度与规定长度不一致时，公差按JB/T 4171—1999规定进行折算，最小折算值为0.01mm。 4 精度检验 4.1 几何精度检验（表1） （1）锯轮径向圆跳动 公差：D＜1250时0.05；D≥1250时0.07 检验工具：指示器 方法：按JB/T 4171—1999 4.8.2.2 （2）锯轮端面圆跳动 公差：D＜1250时0.08；D≥1250时0.10 检验工具：指示器 方法：按JB/T 4171—1999 4.10.2 （3）工作台台面平面度 分项包括纵横直线度及对角线直线度： - 工作台长度≤630：a=0.30，b=0.40 - 630＜长度≤1250：a=0.40，b=0.50 - 长度＞1250：a=0.50，b=0.60 检验工具：平尺、量块、塞尺 方法：按JB/T 4171—1999 4.3.2.2.1 （4）锯条对工作台台面平行度 在300mm长度上公差为0.10 检验工具：指示器 方法：按JB/T 4171—1999 4.4.2.2.2.1 检验说明：锯机升降至工作台位置，在锯条最大与最小位置进行测量。 4.2 工作精度检验（表2） 锯材板厚均匀度 切削条件： 试件为含水率不超过15%、厚度50mm的松木或中软材，基准面直线度0.02/1000。 按设计规范进行锯割，锯条修锯质量应符合要求。 检验工具：游标卡尺 检验方法：按JB/T 4171—1999 6.3.5 （结束）
