JB/T 13901的本部分规定了机械伺服数控回转头压力机的检验要求、数控精度、工作精度。 本部分适用于机械伺服数控回转头压力机。

ICS25.120.10
中华人民共和国机械行业标准　JB/T 13901.3-2020
机械伺服数控回转头压力机
第3部分：精度
Mechanical servo CNC turret punch press-Part 3: Accuracy2020-04-16发布
2021-01-01实施
中华人民共和国工业和信息化部发布人民共和国

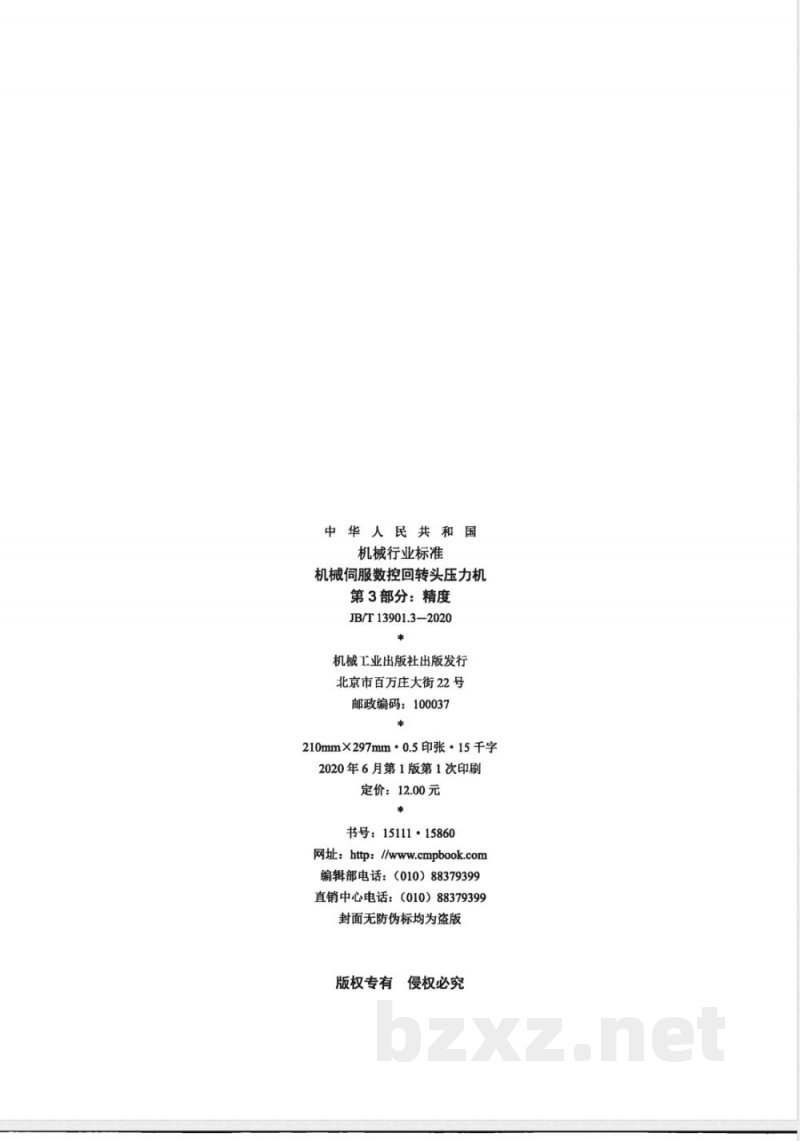

机械行业标准
机械伺服数控回转头压力机
第3部分：精度
JB/T13901.3-2020
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.5印张?15千字
2020年6月第1版第1次印刷
定价：12.00元
书号：15111·15860
网址：http：//www.cmpbook.com编辑部电话：（010）88379399
直销中心电话：（010）88379399封面无防伪标均为盗版
版权专有
侵权必究

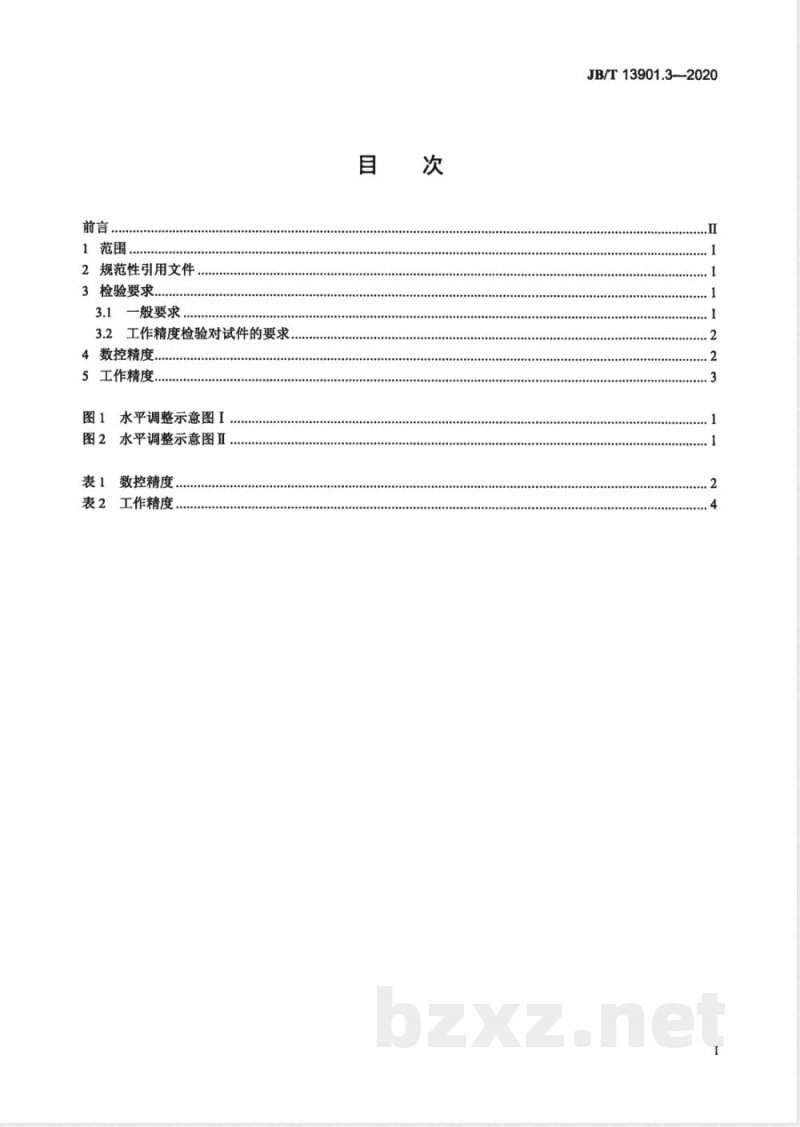

1范围
2规范性引用文件，
3检验要求.
3.1一般要求.
3.2工作精度检验对试件的要求
4数控精度.
5工作精度.
图1水平调整示意图I
图2水平调整示意图Ⅱ.
数控精度
表2工作精度
JB/T13901.3-2020
JB/T13901.3—2020

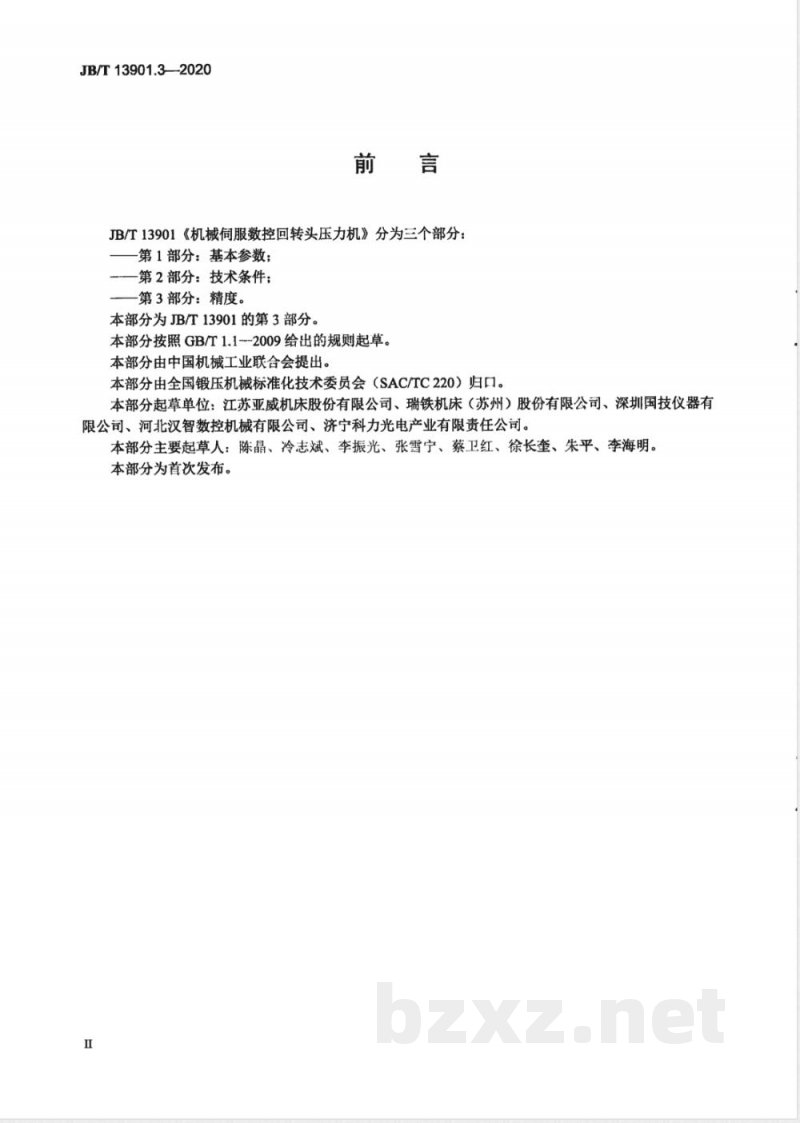

JB/T13901《机械伺服数控回转头压力机》分为三个部分：-第1部分：基本参数；
第2部分：技术条件；
第3部分：精度。
本部分为JB/T13901的第3部分。本部分按照GB/T1.1--2009给出的规则起草。本部分由中国机械工业联合会提出。本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。本部分起草单位：江苏亚威机床股份有限公司、瑞铁机床（苏州）股份有限公司、深圳国技仪器有限公司、河北汉智数控机械有限公司、济宁科力光电产业有限责任公司。本部分主要起草人：陈晶、冷志斌、李振光、张雪宁、蔡卫红、徐长奎、朱平、李海明。本部分为首次发布。

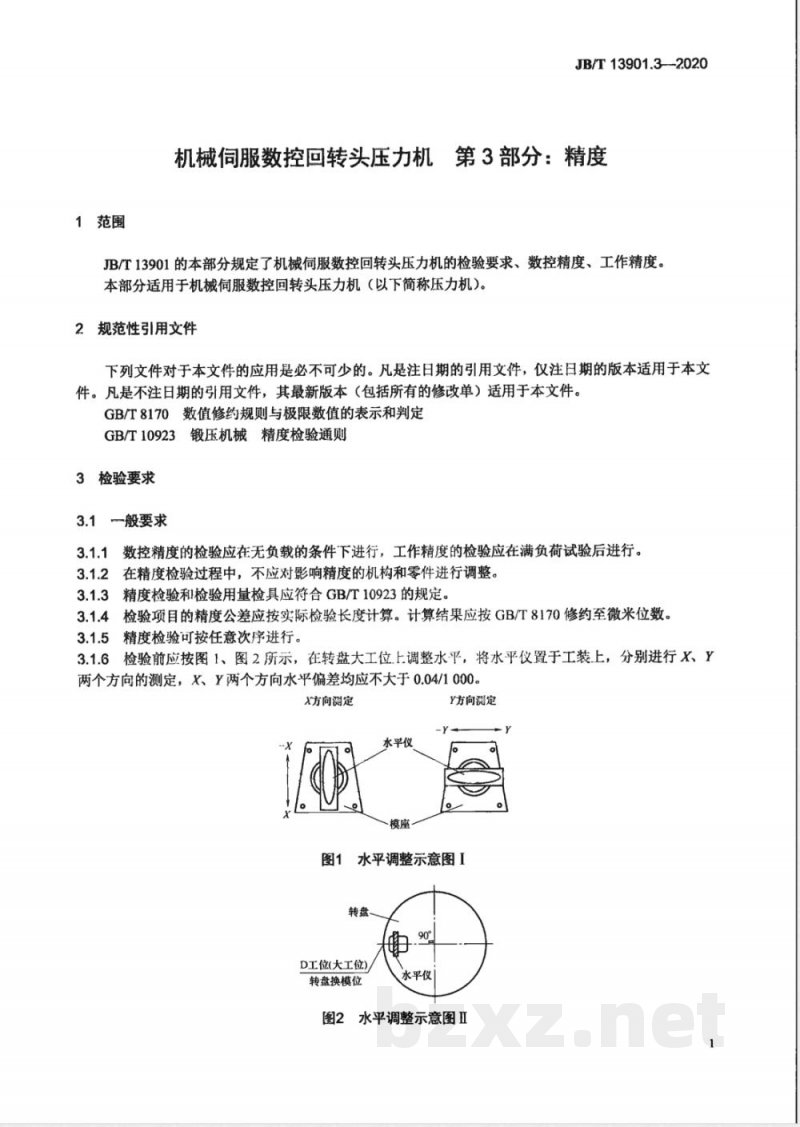

1范围
JB/T13901.3--2020
机械伺服数控回转头压力机第3部分：精度JB/T13901的本部分规定了机械伺服数控回转头压力机的检验要求、数控精度、工作精度。本部分适用于机械服数控回转头压力机（以下简称压力机)。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T8170数值修约规则与极限数值的表示和判定GB/T10923锻压机械精度检验通则3检验要求
3.1一般要求
数控精度的检验应在无负载的条件下进行，工作精度的检验应在满负荷试验后进行。3.1.1
在精度检验过程中，不应对影响精度的机构和零件进行调整。3.1.2衣
精度检验和检验用量检具应符合GB/T10923的规定。3.1.3
检验项目的精度公差应按实际检验长度计算。计算结果应按GB/T8170修约至微米位数。3.1.4
精度检验可按任意次序进行。
检验前应按图1、图2所示，在转盘大工位.上调整水平，将水平仪置于工装上，分别进行X、Y3.1.6
两个方向的测定，X、Y两个方向水平偏差均应不大于0.04/1000。X方向测定
Y方向测定
图1水平调整示意图I
转盘、
D工位(大工位)
转盘换模位
水平仪
图2水平调整示意图Ⅱ
JB/T13901.3—2020
3.2工作精度检验对试件的要求
3.2.1试件材料为Q235A冷轧钢板，其抗拉强度Rm≤450MPa。3.2.2直线冲压加工条件下（X轴、Y轴相同）试件要求：一加工件尺寸：1250mm×1250mm×1.5mm；一冲压间距：步距100mm；
一加工速度：最大速度。
3.2.3圆形步冲加工条件下（X轴、Y轴相同）试件要求：一加工件尺寸：1250mm×1250mm×1.5mm；一冲压间距：圆形步冲1.6mm间距：一加工速度：最大速度。
4数控精度
压力机的数控精度应符合表1的规定。表1
数控精度
检验项目
参考点返回
重复定位精度
检验方法
回到参考点位置，将千分
表测头触及固定量块（也可
将千分表吸在压力机固定位
置，测头触及运动部位回参
考点位置)，调整千分表的读
数为零，将压力机开动至各
不相同的位置后再执行回参
考点命令，读出每次的读数，
测量10次，误差以最大与最
小读数差值计。或用激光干
涉仪测量
在机器回测量选取点位置
时，将千分表测头触及固定
量块（也可将千分表吸在压
力机固定位置，测头触及运
动部位回选取点位置)，调整
读数为零，将机器开动至任
意不同的位置后再执行回选
取点命令，读出每次的读
数，正反方向测量次数不少
于50次，误差以最大与最小
读数差值计。或用激光干涉
仪测量此内容来自标准下载网
检验工具
千分表、
激光干涉仪
千分表、
激光干涉仪
单位为毫米
5工作精度
表1数控精度（续）
检验项目
X轴溜板对Y
轴溜板的垂直
上下模位的
同轴度
旋转模位重
复定位精度
伺服冲头下
死点重复定位
压力机的工作精度应符合表2的规定。检验方法
将直角尺沿Y方向设定为
两端零位，千分表紧固在运
动部位，测头触及直角尺X
方向基准面，沿X方向移动
横梁，测量行程范围内的误
采用圆同芯检具和角同芯
检具对所有工位检验
任意选取测量起始点，将
千分表测头触及固定量块，
将旋转模向正负方向重复旋
转，测定其在固定位置的定
位精度偏差
选取伺服冲头下死点作为
测量起始点，用下死点测量
仪或将千分表测头触及打击
头，调整读数为零，将机器
开动至任意不同的位置后再
执行回选取点命令，测量次
数不少于30次，读出每次的
读数，误差以最大与最小读
数差值计
JB/T13901.3-2020
单位为毫米
检验工具
千分表、
直角尺
同芯检具
千分表
下死点测
量仪、千分
JB/T13901.3--2020
检验项目
孔距精度
表2工作精度
检验方法及简图
在1250×1250×1.5的碳素钢板任意位置按图在板料上冲压$10圆孔，测量各孔之间的中心距，并与规定尺寸相比较，孔距精度误差以最大的误差值计
圆形步冲
在1250×1250×1.5的碳素钢板上，采用$10圆模按照1.6步距，冲切$100圆孔，分别测出A-A、B-B、C-C、D-D、E-E、F-F处直径值，误差按测量处的最大、最小直径值计?
接刀精度
机械原点
设定精度
每个工位按图示执行单冲、连续冲边三次，测定各工位单次及连续冲边单边误差，误差以最大差值计X
给予压力机离开原点移动至某一位置的指令，并进行冲孔，以X、Y方向定位边为基准测定此加工尺寸，测量X、Y1、Y2值，误差以测定值与给定值的最大差值计JB/T13901.3-2020
打印日期：2020年12月3日F002
检验工具
游标卡尺
游标卡尺
杠杆千分尺
游标卡尺
单位为毫米
边长方向：
对角线方向：
版权专有侵权必究
