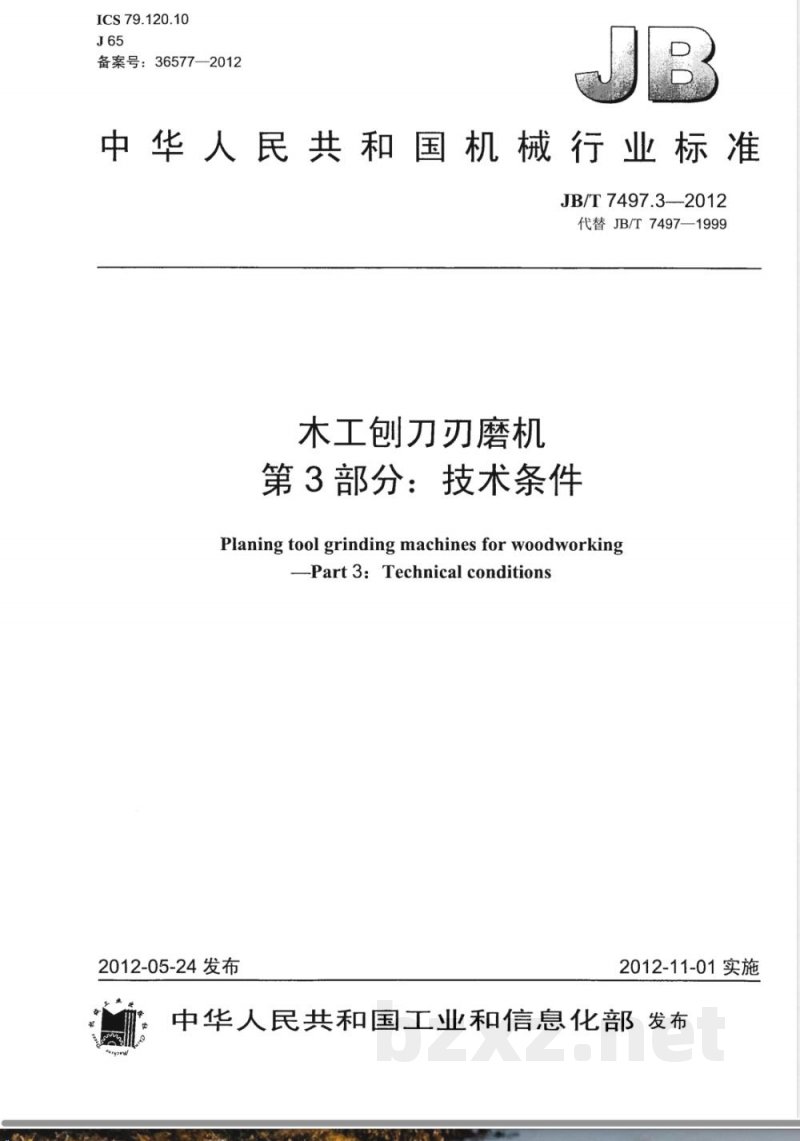

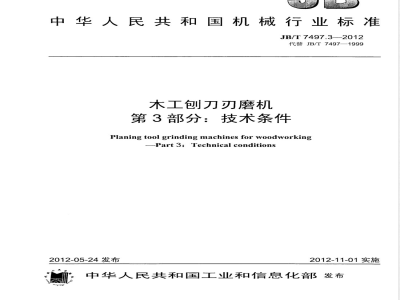

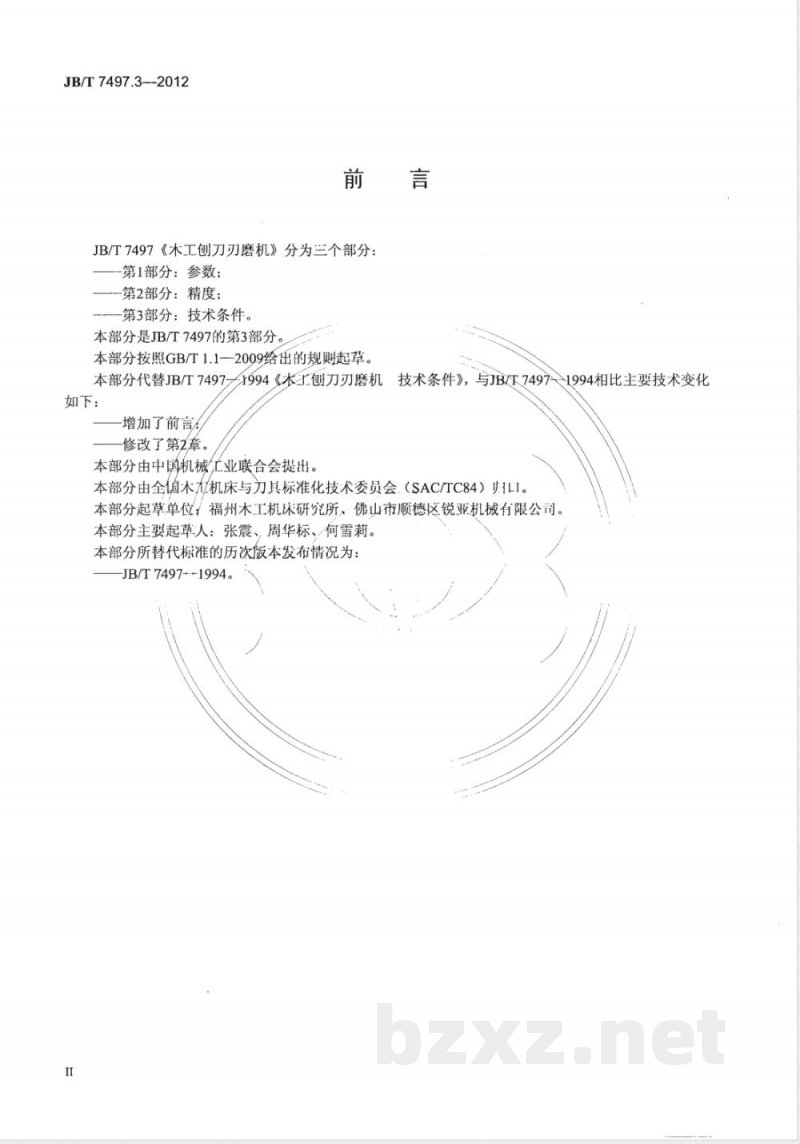

ICS 79.120.10 J65 备案号：36577—2012 中华人民共和国机械行业标准 JB/T 7497.3—2012 代替 JB/T 7497—1999 木工刨刀刃磨机 第3部分：技术条件 Planing tool grinding machines for woodworking Part 3：Technical conditions 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 7497《木工刨刀刃磨机》分为三个部分： 第1部分：参数； 第2部分：精度； 第3部分：技术条件（本部分）。 本部分按照GB/T 1.1—2009规则起草。 本部分代替JB/T 7497—1994《木工刨刀刃磨机技术条件》。 与原标准相比主要变化：增加前言，修改第2章内容。 本部分由中国机械工业联合会提出，由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 起草单位：福州木工机床研究所、佛山市顺德区锐亚机械有限公司。 主要起草人：张震、周华标、何雪莉。 目 次 1 范围 2 规范性引用文件 3 一般要求 4 机床参数、尺寸 5 性能 6 附件和工具 7 安全卫生 8 制造质量 9 空运转试验 10 负荷试验（抽查） 11 精度检验 12 检验规则 1 范围 本部分规定了木工刨刀刃磨机的一般要求、机床参数与尺寸、性能、附件与工具、安全卫生、制造质量、空运转试验、负荷试验、精度检验及检验规则。 本部分适用于最大磨削长度≤1250mm的木工刨刀刃磨机（以下简称机床）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期版本适用；不注日期的引用文件，其最新版本（含修改单）适用。 GB12557 木工机床结构安全通则 GB/T 14384 木工机床通用技术条件 GB/T 25373 金属切削机床装配通用技术条件 GB/T 25376 金属切削机床机械加工件通用技术条件 JB 5725 木工磨刀机结构安全 JB/T 7497.1 木工刨刀刃磨机 第1部分：参数 JB/T 7497.2 木工刨刀刃磨机 第2部分：精度 3 一般要求 机床除应符合本部分规定外，还应符合GB/T 14384的规定。 在验收时，应同时对GB/T 14384、GB/T 25373、GB/T 25376中未具体规定的项目进行检验。 4 机床参数、尺寸 4.1 机床参数应符合JB/T 7497.1规定。 4.2 涉及安全的结构尺寸应符合GB12557及JB 5725规定。 5 性能 5.1 机床精度应符合JB/T 7497.2规定。 5.2 主轴转速偏差不得超过设计值±5%。 5.3 主传动系统空运转功率（不含电机空载功率）不得超过主电机额定功率的30%（抽查）。 6 附件和工具 机床应随机提供以下附件及专用工具： 校刀块；单头扳手；内六角扳手；砂轮盘；砂轮。 7 安全卫生 机床结构安全必须符合GB12557及JB 5725规定。 8 制造质量 8.1 制造应符合GB/T 14384、GB/T 25373、GB/T 25376中V级精度机床要求。 8.2 床身导轨、工作台导轨、磨头移动拖板、磨头滑座按高频使用要求考核。 8.3 重要铸件（床身、工作台等）粗加工后应进行时效处理。 8.4 导轨副应采取耐磨措施。 8.5 滑动导轨应符合相关要求。 8.6 移置导轨应符合要求。 8.7 导轨应设置防尘装置。 8.8 操作手轮操纵力按使用频次要求考核。 8.9 机床清洁度应目测检查，不得有明显污物。 9 空运转试验 9.1 温升试验：主轴轴承达到稳定温度后测定温升。 主轴轴承最高温度不得超过70℃。
