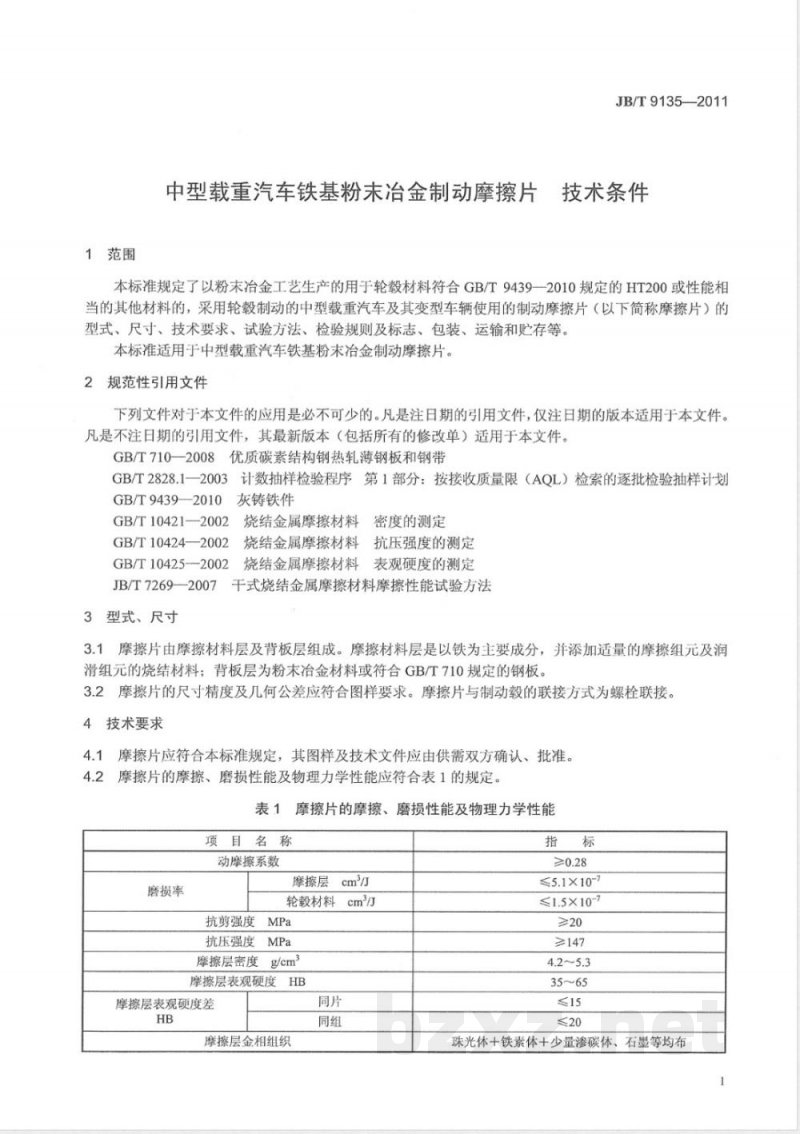

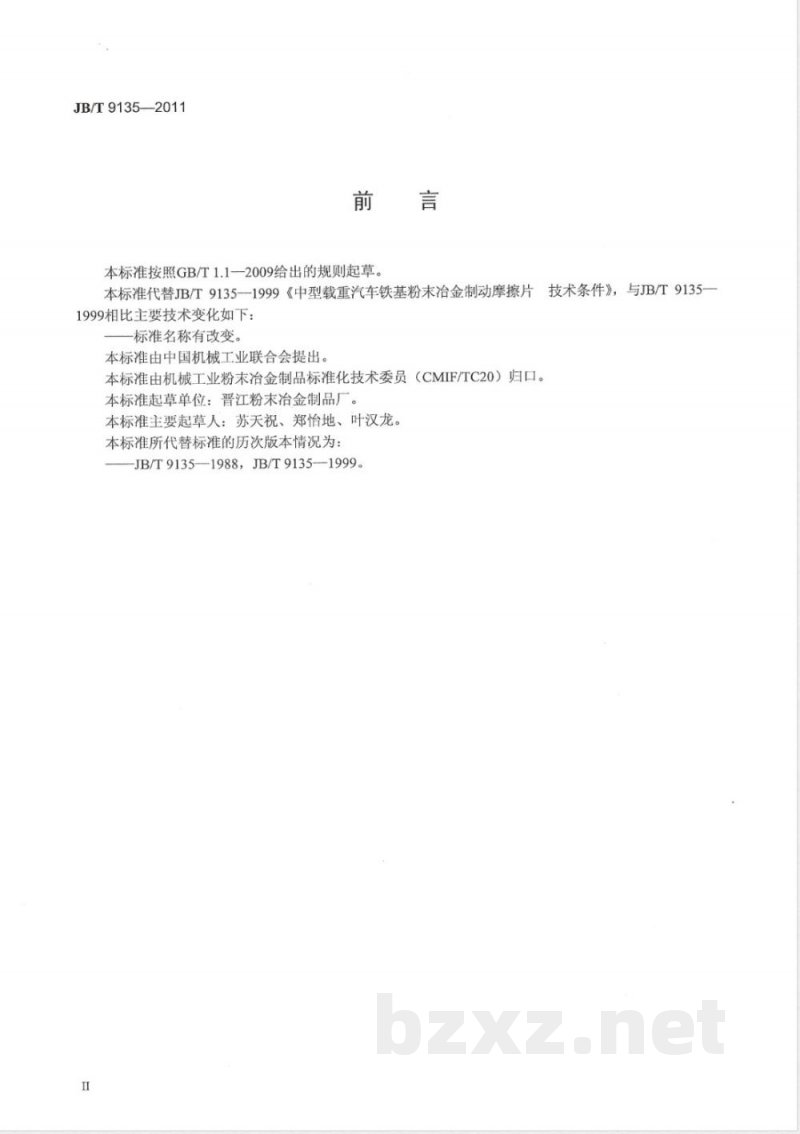

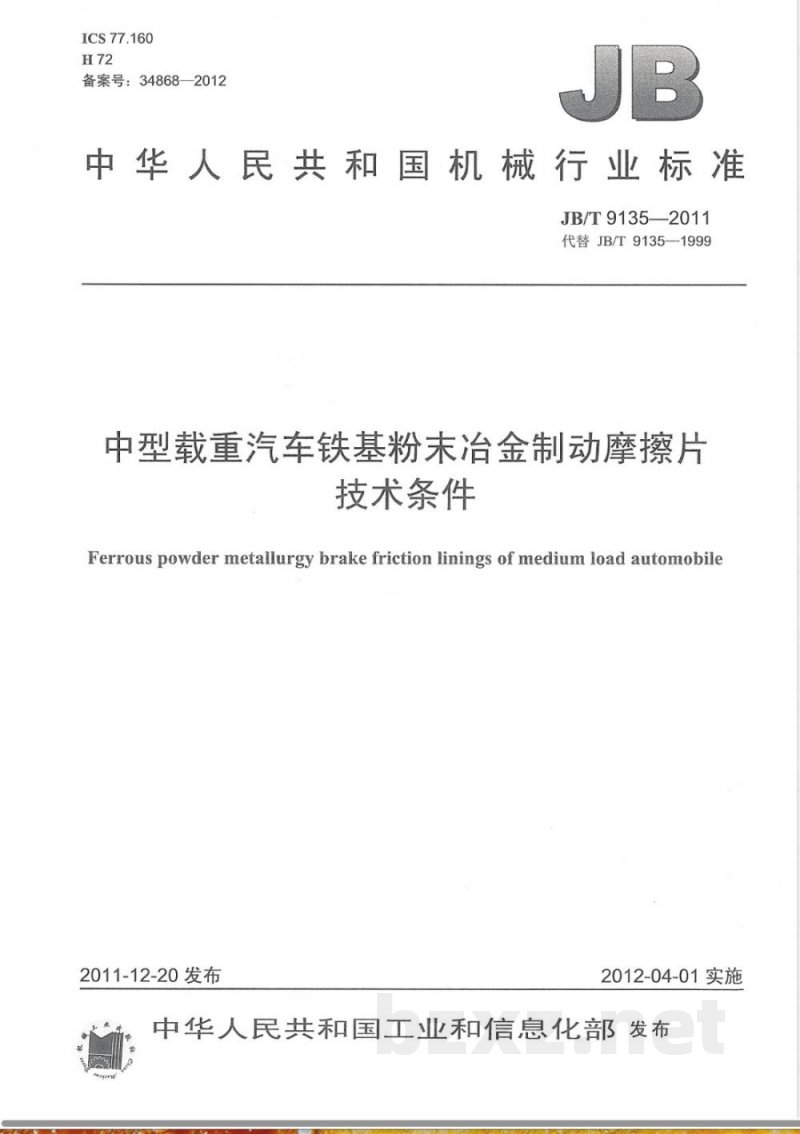

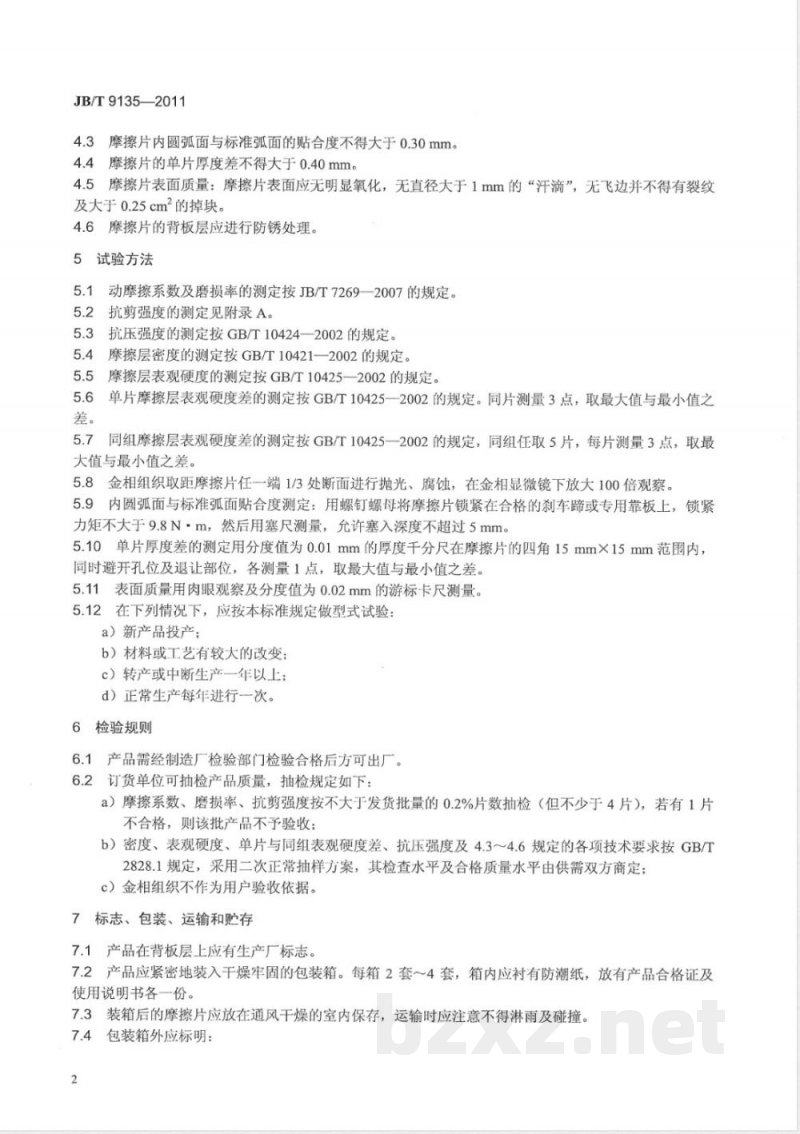

ICS 77.160 H72 备案号：34868-2012 JB 中华人民共和国机械行业标准 JB/T 9135—2011 代替 JB/T 9135—1999 中型载重汽车铁基粉末冶金制动摩擦片技术条件 Ferrous powder metallurgy brake friction linings of medium load automobile 发布：2011-12-20 实施：2012-04-01 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替JB/T 9135—1999《中型载重汽车铁基粉末冶金制动摩擦片技术条件》。与JB/T 9135—1999相比，主要技术变化为标准名称有所调整。 本标准由中国机械工业联合会提出。 本标准由机械工业粉末冶金制品标准化技术委员会（CMIF/TC20）归口。 本标准起草单位：晋江粉末冶金制品厂。 本标准主要起草人：苏天祝、郑怡地、叶汉龙。 本标准历次版本：JB/T 9135—1988、JB/T 9135—1999。 1 范围 本标准规定了以粉末冶金工艺生产的中型载重汽车用制动摩擦片的型式、尺寸、技术要求、试验方法、检验规则及标志、包装、运输和贮存等内容。 摩擦片适用于轮毂材料符合GB/T 9439—2010规定的HT200或性能相当材料的中型载重汽车及其变型车辆的轮毂制动系统。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括修改单）适用。 主要引用标准包括： GB/T 710—2008 优质碳素结构钢热轧薄钢板和钢带 GB/T 2828.1—2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 9439—2010 灰铸铁件 GB/T 10421—2002 烧结金属摩擦材料密度的测定 GB/T 10424—2002 烧结金属摩擦材料抗压强度的测定 GB/T 10425—2002 烧结金属摩擦材料表观硬度的测定 JB/T 7269—2007 干式烧结金属摩擦材料摩擦性能试验方法 3 型式、尺寸 3.1 摩擦片由摩擦材料层和背板层组成。摩擦材料层以铁为主要成分，并添加适量摩擦组元和润滑组元的烧结材料；背板层可为粉末冶金材料或符合GB/T 710规定的钢板。 3.2 摩擦片尺寸精度及几何公差应符合图样要求，摩擦片与制动毂采用螺栓联接方式。 4 技术要求 4.1 摩擦片应符合本标准规定，其图样及技术文件需经供需双方确认。 4.2 摩擦片的摩擦、磨损性能及物理力学性能应符合表1规定，包括动摩擦系数、磨损率、抗剪强度、抗压强度、密度及硬度等指标。 4.3 摩擦片内圆弧面与标准弧面贴合度不得大于0.30 mm。 4.4 摩擦片单片厚度差不得大于0.40 mm。 4.5 表面质量要求：表面应无明显氧化，无直径大于1 mm的“汗滴”，无飞边、裂纹及大于0.25 cm²的掉块。 4.6 背板层应进行防锈处理。 5 试验方法 5.1 动摩擦系数及磨损率按JB/T 7269—2007规定进行。 5.2 抗剪强度试验方法见附录A。 5.3 抗压强度按GB/T 10424—2002规定进行。 5.4 密度按GB/T 10421—2002测定。 5.5 表观硬度按GB/T 10425—2002测定。 5.6 单片表观硬度差测定：同片测量3点，取最大值与最小值之差。 5.7 同组摩擦层表观硬度差（原文后续缺失） 附录A（资料性）双层材料烧结体抗剪强度检验方法 A.1 引言 A.2 符号和单位 A.3 定义 A.4 取样和试样修整 A.5 试验设备 A.6 试验方法 图A.1 抗剪强度试验夹具示意图 （原文后续内容存在缺失或OCR截断）
