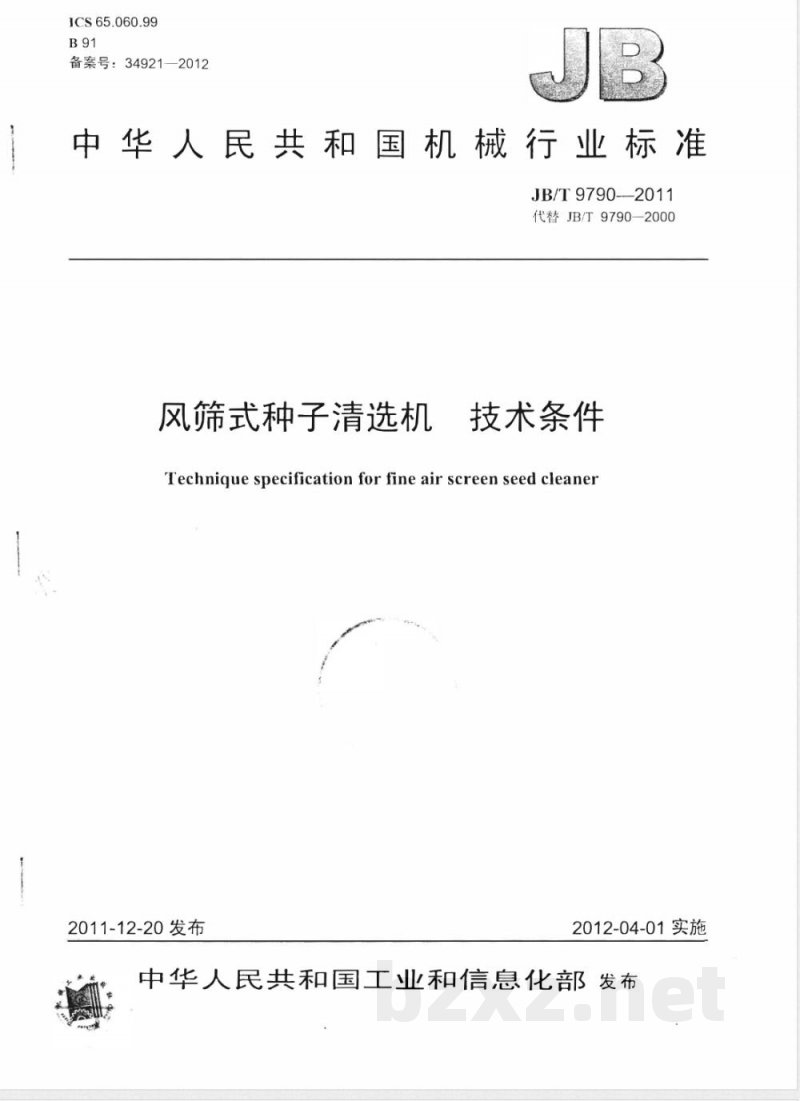

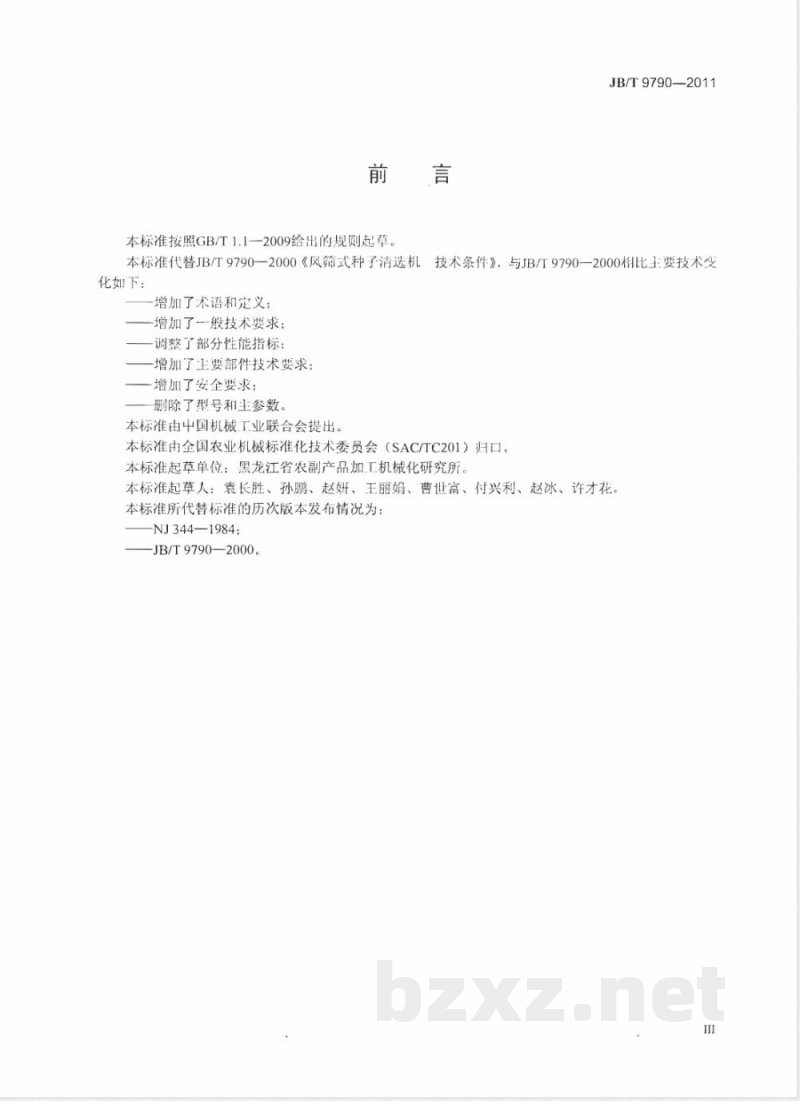

ICS 65.060.99 B91 备案号：34921—2012 中华人民共和国机械行业标准 JB/T 9790—2011 代替 JB/T 9790—2000 风筛式种子清选机 技术条件 Technical specification for fine air screen seed cleaner 2011-12-20发布 中华人民共和国工业和信息化部 发布 2012-04-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替JB/T 9790—2000《风筛式种子清选机技术条件》，与其相比主要技术变化如下： ——增加术语和定义； ——增加一般技术要求； ——调整部分性能指标； ——增加主要部件技术要求； ——增加安全要求； ——删除型号和主参数。 本标准由中国机械工业联合会提出，由全国农业机械标准化技术委员会（SAC/TC201）归口。 本标准起草单位：黑龙江省农副产品加工机械化研究所。 本标准起草人：袁长胜、孙鹏、赵妍、王丽娟、曹世富、付兴利、赵冰、许才花。 1 范围 本标准规定了风筛式种子清选机的术语和定义、技术要求、安全要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于风筛式种子清选机（以下简称清选机）、风筛式种子初清机、垂直气流清选机，筛选机可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB 5226.1 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 5983 种子清选机试验方法 GB/T 8196 机械安全防护装置设计与制造一般要求 GB/T 9239.1 机械振动恒态（刚性）转子平衡品质要求 GB/T 9480 农林拖拉机和机械使用说明书编写规则 GB 10396 农林拖拉机及机械安全标志和危险图形总则 GB/T 12620 筛板技术规范 GB/T 12994 种子加工机械术语 GB/T 13306 标牌 GB/T 24854 机械安全防止下肢触及危险区的安全距离 GB/T 24856 粮油机械产品包装通用技术条件 GB/T 24857 粮油机械铸件通用技术条件 JB/T 56732 农业机械涂漆通用技术条件 JB/T 10563 一般用途离心通风机技术条件 LS/T 3501.6 焊接件通用技术条件 LS/T 3501.7 木制件通用技术条件 3 术语和定义 GB/T 12994界定的以及下列术语和定义适用于本文件。 3.1 层筛 分层安装在筛箱内的筛板与筛框组合件。 3.2 有效筛选面积 层筛上不被筛框、拉筋或压条遮挡的筛片面积。 3.3 筛选流程 种子在组合筛面上流经的路线。 4 技术要求 4.1 一般技术要求 4.1.1 清选机应按规定程序批准的图样和技术文件制造。 4.1.2 铸件、焊接件、板件及板型钢构件应符合相关标准要求。 4.1.3 双筛箱清选机至少应有三个筛选流程，可满足不同作物种子清选需求。 4.1.4 应配置左右方向调整机构及出杂口，便于用户选择。 4.1.5 调整机构应转动灵活，定位准确可靠。 4.1.6 层筛应便于更换与清理。 4.2 性能指标 （后续内容未完整识别）
