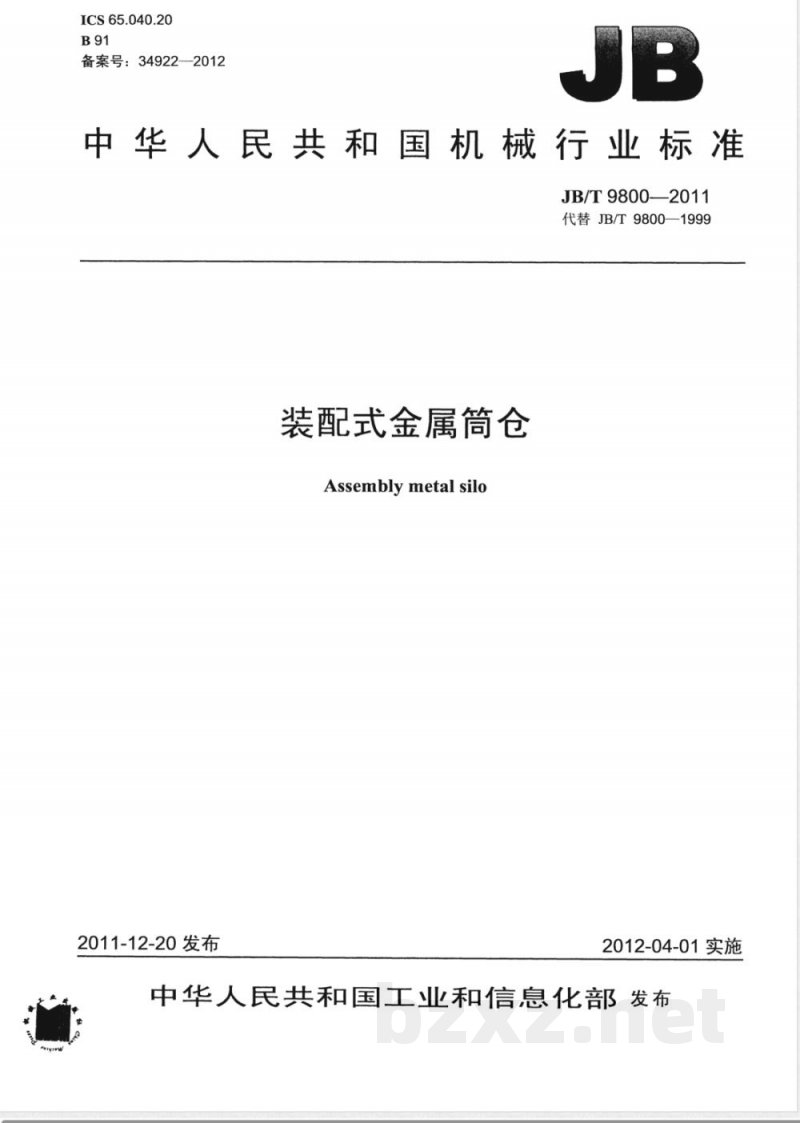

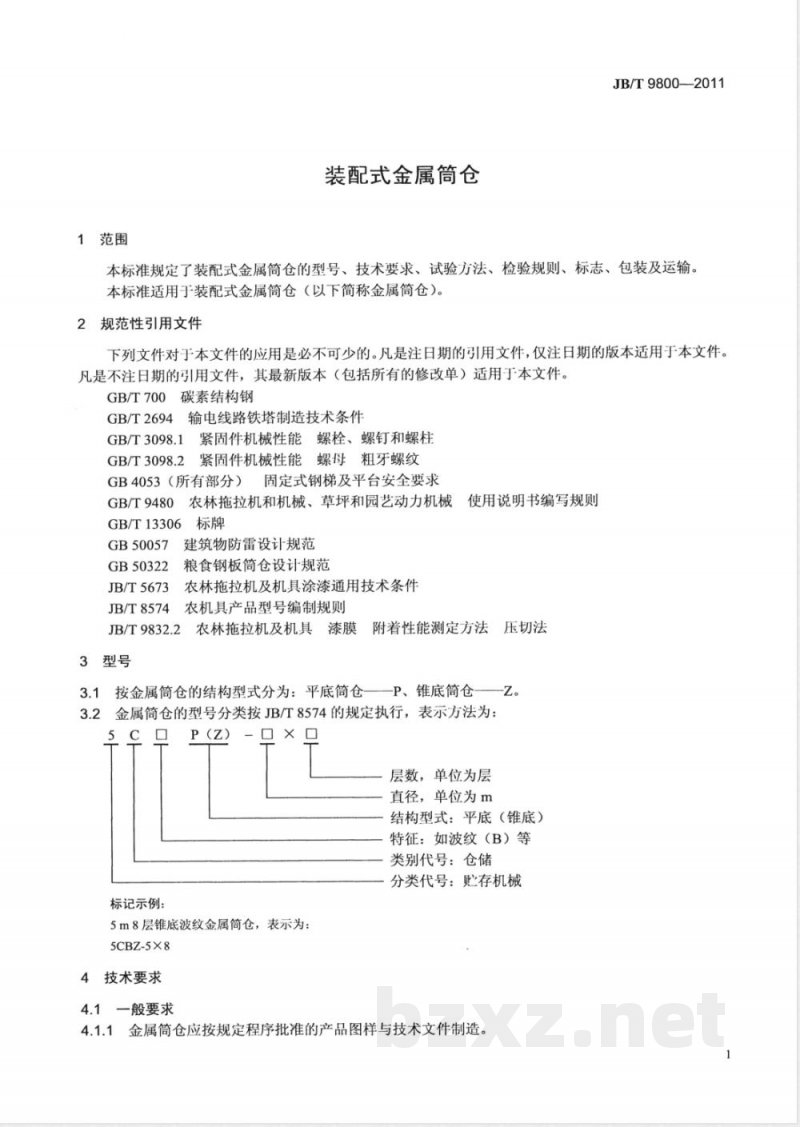

ICS 65.040.20 B91 备案号：34922—2012 中华人民共和国机械行业标准 JB/T 9800—2011 代替 JB/T 9800—1999 装配式金属筒仓 Assembly metal silo 2011-12-20 发布 2012-04-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 JB/T 9800—1999《波纹板装配式金属筒仓》。与 JB/T 9800—1999 相比，主要技术变化如下：将标准名称修改为《装配式金属筒仓》；修改了型号的编制；删除了筒仓参数内容；增加了漆膜质量、可清理性、通风装置和使用说明书的编写要求；增加了试验方法内容；补充了检验规则内容；修改了标志、包装、运输和贮存的相关内容。 本标准由中国机械工业联合会提出。 本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。 本标准起草单位：农业部干燥机械设备质量监督检验测试中心、哈尔滨北仓粮食仓储工程设备有限公司、黑龙江省农副产品加工机械化研究所。 本标准起草人：邢佐群、刘廷瑜、尹思万、刘渊、邢秀华、应伟东、孙鹏。 本标准所代替标准的历次版本发布情况为：ZBB91017—1989、JB/T 9800—1999。 1 范围 本标准规定了装配式金属筒仓的型号、技术要求、试验方法、检验规则、标志、包装及运输。 本标准适用于装配式金属筒仓（以下简称金属筒仓）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 700 碳素结构钢 GB/T 2694 输电线路铁塔制造技术条件 GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱 GB/T 3098.2 紧固件机械性能 螺母 粗牙螺纹 GB 4053 固定式钢梯及平台安全要求 GB/T 9480 农林拖拉机和机械、草坪和园艺动力机械 使用说明书编写规则 GB/T 13306 标牌 GB 50057 建筑物防雷设计规范 GB 50322 粮食钢板筒仓设计规范 JB/T 5673 农林拖拉机及机具涂漆通用技术条件 JB/T 8574 农机具产品型号编制规则 JB/T 9832.2 农林拖拉机及机具漆膜附着性能测定方法（压切法） 3 型号 3.1 按金属筒仓的结构型式分为：平底筒仓（P）和锥底筒仓（Z）。 3.2 金属筒仓型号分类按 JB/T 8574 的规定执行。型号表示方法包括类别代号、结构型式、直径（单位：m）及层数（单位：层）等。 示例：5 m、8 层锥底波纹金属筒仓，表示为：5CBZ-5×8。 4 技术要求 4.1 一般要求 4.1.1 金属筒仓应按规定程序批准的产品图样与技术文件制造。 4.1.2 仓顶设计应满足承载仓顶荷载及其附属设施荷载，并能抵抗仓内外压力差产生的作用。 4.1.3 仓壁板及立柱的厚度和强度设计应满足抵抗风载、雪载等外部及内部荷载，其设计应符合 GB 50322 的规定。 4.2 材料 4.2.1 金属筒仓所用金属板及立柱等零部件材料的化学成分和力学性能应不低于 GB/T 700 中 Q235 钢的规定。 4.2.2 采用镀锌钢板和彩色涂层钢板时，应符合表1的相关要求，并满足防腐性能及储存物料的使用要求。 4.3 主要零部件 4.4 装配要求 4.5 外观质量 4.6 焊接质量 4.7 可清理性 4.8 密封性 4.9 通风装置 4.10 安全要求 4.11 使用说明书 5 试验方法 5.1 试验条件与试验要求 5.2 试验方法 6 检验规则 6.1 出厂检验 6.2 型式检验 6.3 抽样方法 6.4 不合格项目分类 6.5 判定规则 7 标志、包装、运输与贮存 7.1 标志 7.2 包装 7.3 运输 7.4 贮存 表1 镀锌钢板及彩色涂层钢板要求 表2 主要零部件质量要求 表3 装配质量要求 表4 漆膜质量要求 表5 不合格分类及检验项目 表6 抽样判定方案
