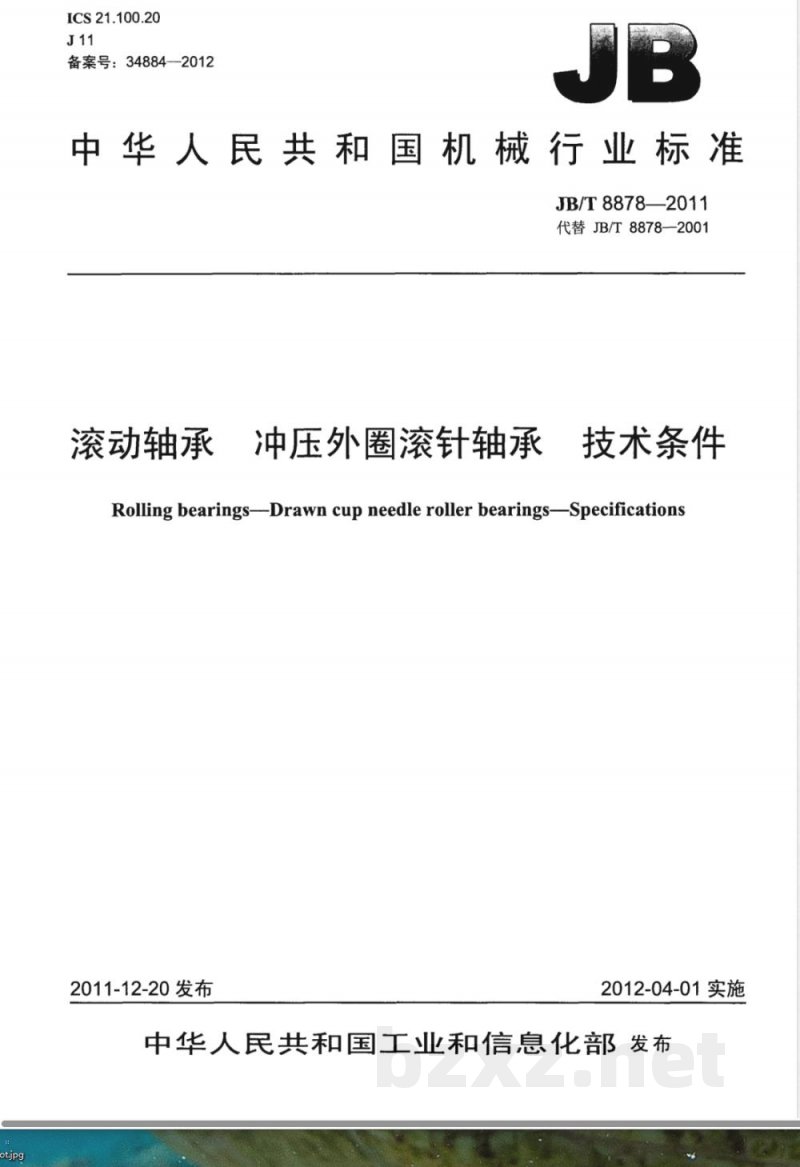

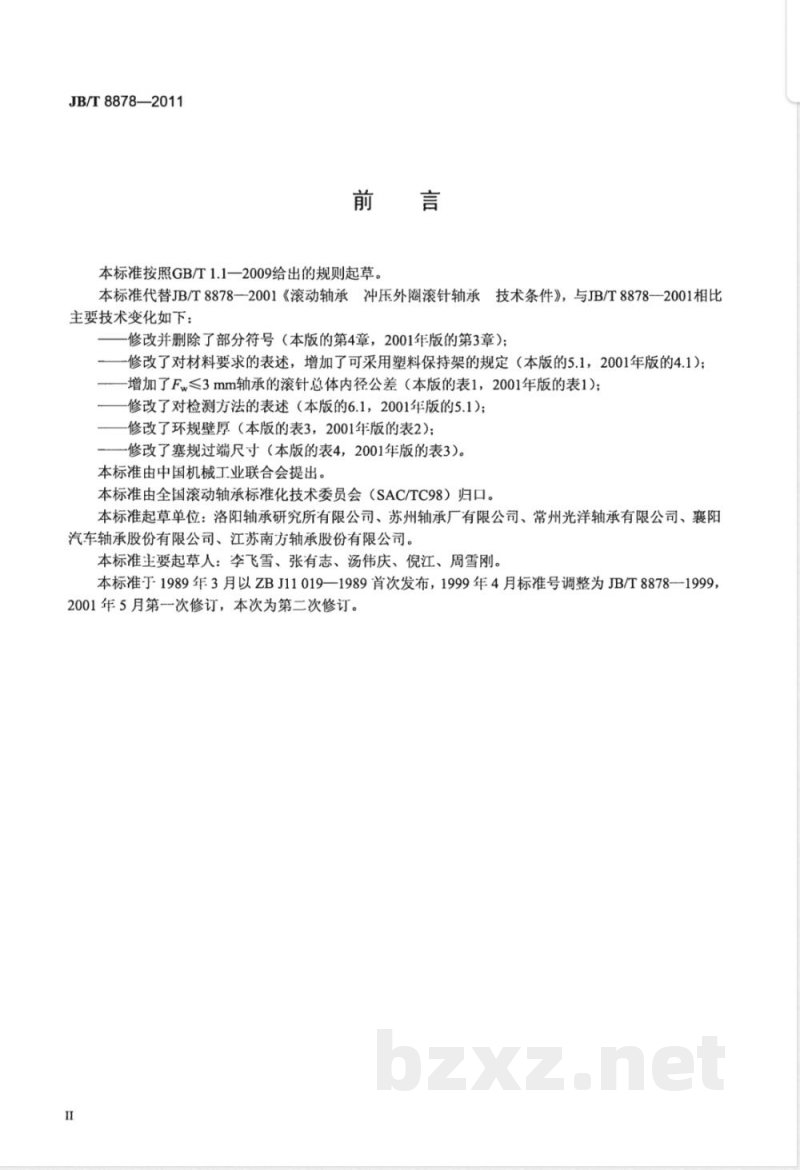

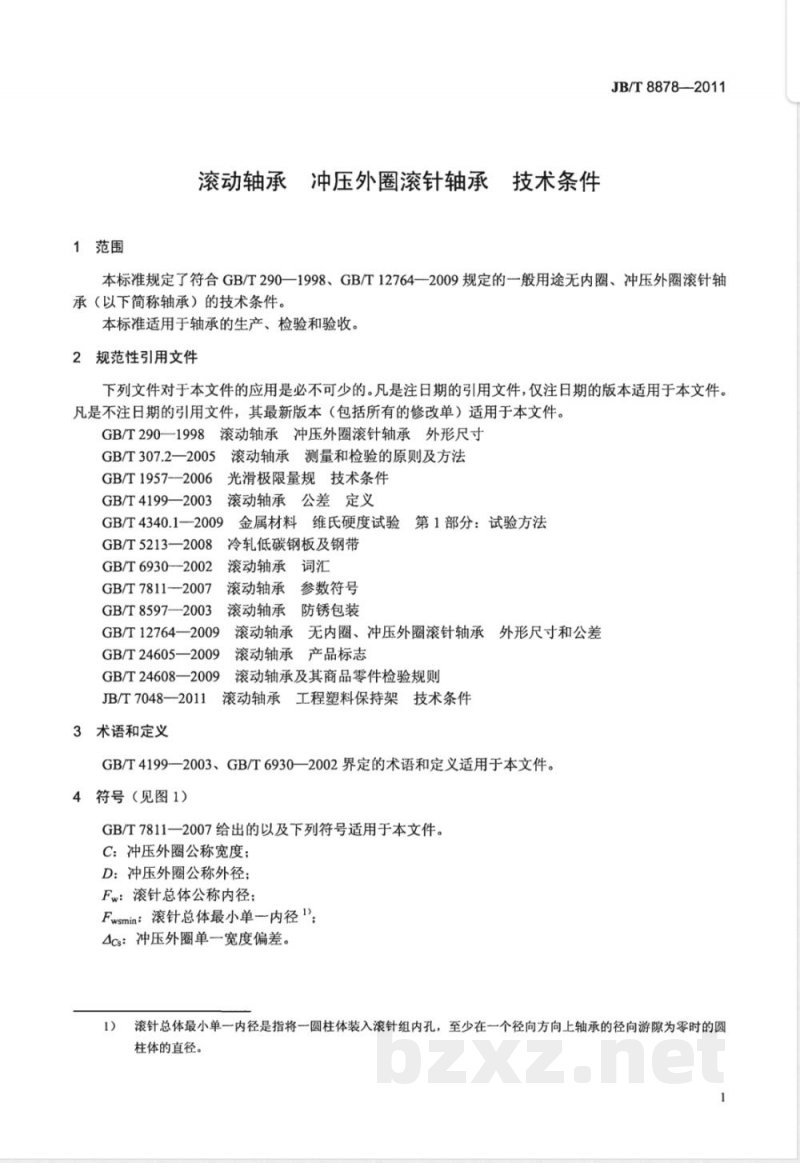

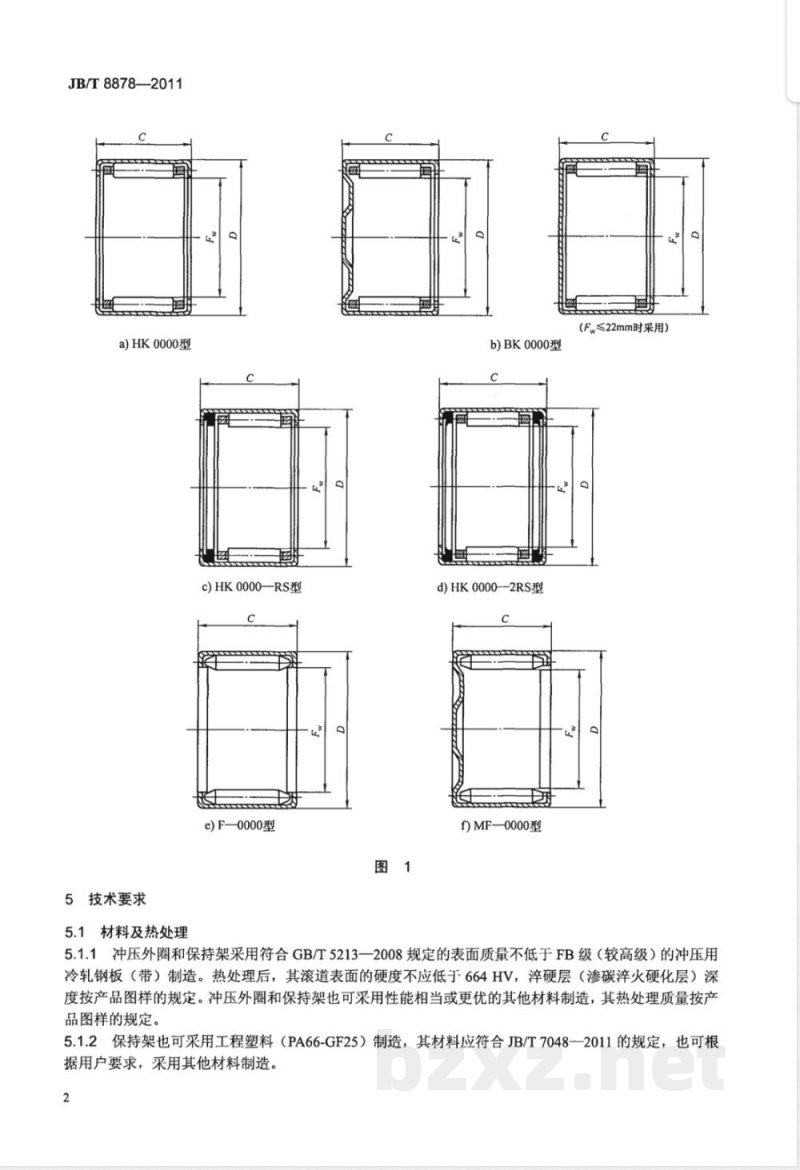

ICS 21.100.20 J11 备案号：34884—2012 中华人民共和国机械行业标准 JB/T 8878—2011（代替 JB/T 8878—2001） 滚动轴承 冲压外圈滚针轴承 技术条件 Rolling bearings—Drawn cup needle roller bearings—Specifications 2011-12-20 发布 2012-04-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 JB/T 8878—2001《滚动轴承 冲压外圈滚针轴承 技术条件》。主要技术变化包括： - 修改并删除部分符号； - 修改材料要求表述，增加可采用塑料保持架规定； - 增加 Fw≤3mm 轴承滚针总体内径公差； - 修改检测方法表述； - 修改环规壁厚及塞规过端尺寸等。 本标准由中国机械工业联合会提出，由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 1 范围 本标准规定了符合 GB/T 290—1998、GB/T 12764—2009 的一般用途无内圈冲压外圈滚针轴承（以下简称轴承）的技术条件。 本标准适用于轴承的生产、检验和验收。 2 规范性引用文件 下列文件适用于本文件： GB/T 290—1998 滚动轴承 冲压外圈滚针轴承外形尺寸 GB/T 307.2—2005 滚动轴承测量和检验原则及方法 GB/T 1957—2006 光滑极限量规技术条件 GB/T 4199—2003 滚动轴承公差定义 GB/T 4340.1—2009 金属材料维氏硬度试验 GB/T 5213—2008 冷轧低碳钢板及钢带 GB/T 6930—2002 滚动轴承词汇 GB/T 7811—2007 滚动轴承参数符号 GB/T 8597—2003 滚动轴承防锈包装 GB/T 12764—2009 无内圈冲压外圈滚针轴承外形尺寸和公差 GB/T 24605—2009 滚动轴承产品标志 GB/T 24608—2009 滚动轴承及其商品零件检验规则 JB/T 7048—2011 滚动轴承工程塑料保持架技术条件 3 术语和定义 GB/T 4199—2003、GB/T 6930—2002 界定的术语和定义适用于本文件。 4 符号 本标准采用 GB/T 7811—2007 规定符号，并补充如下： C：冲压外圈公称宽度 D：冲压外圈公称外径 Fw：滚针总体公称内径 Fwmin：滚针总体最小单一内径 Ac：冲压外圈单一宽度偏差 5 技术要求 5.1 材料及热处理 冲压外圈和保持架采用符合 GB/T 5213—2008 的冷轧钢板（带），表面质量不低于 FB 级。 热处理后滚道表面硬度不应低于 664HV，淬硬层（渗碳或硬化层）深度应符合产品图样规定。 （轴承结构型式包括 HK、BK、HK-RS、HK-2RS、F、MF 等系列） 6 检测方法 按 GB/T 307.2—2005 等标准进行测量与检验。 7 检验规则 按 GB/T 24608—2009 进行产品检验与验收。 8 标志 按 GB/T 24605—2009 规定执行。 9 防锈包装 按 GB/T 8597—2003 执行。 附录A（资料性附录） 与轴承配合的轴和外壳孔技术要求，包括轴与外壳孔配合尺寸要求。 附录B（资料性附录） 推荐安装方法。
