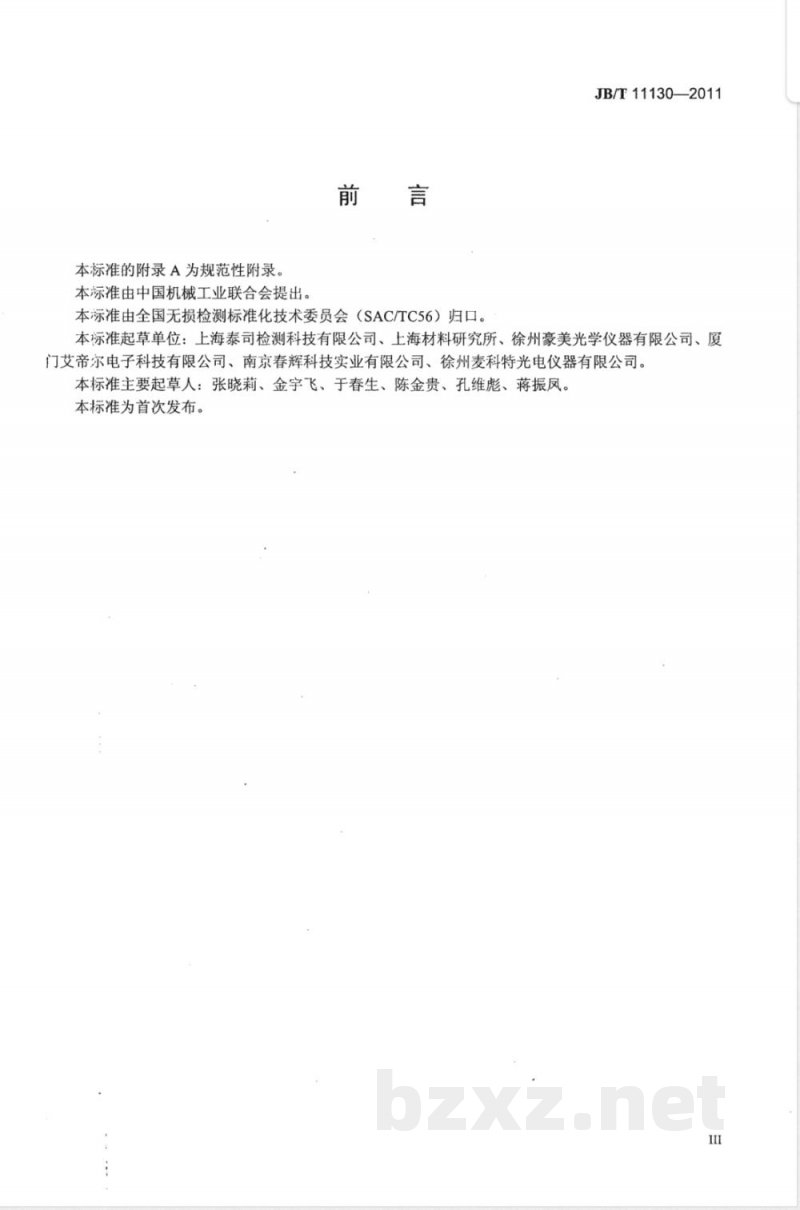

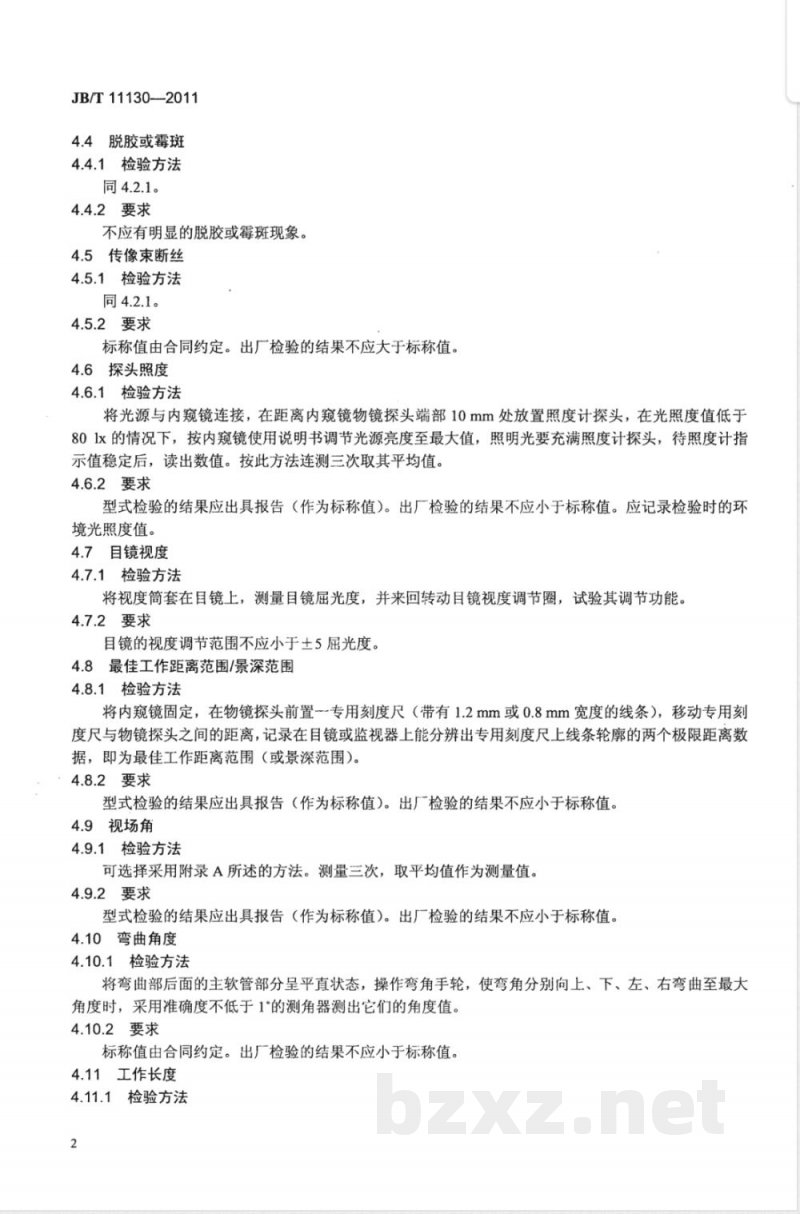

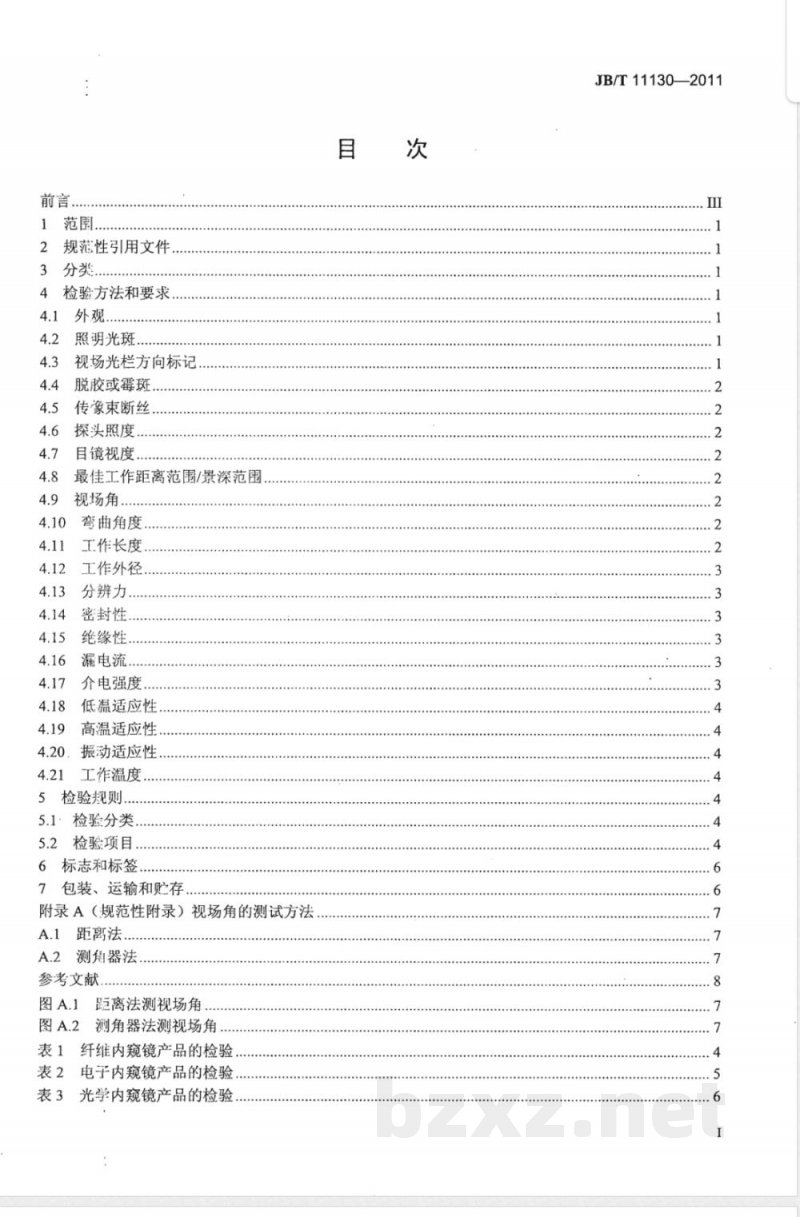

ICS 19.100 J04 备案号：33638—2011 中华人民共和国机械行业标准 JB/T 11130—2011 工业内窥镜 Industrial endoscope 2011-08-15 发布 2011-11-01 实施 发布单位：中华人民共和国工业和信息化部 前言 本标准由中国机械工业联合会提出，由全国无损检测标准化技术委员会（SAC/TC56）归口。本标准起草单位包括上海泰司检测科技有限公司、上海材料研究所、徐州豪美光学仪器有限公司等。本标准为首次发布。 1 范围 本标准规定了工业内窥镜的分类、技术要求和检验方法。 本标准适用于工业内窥镜的型式检验和出厂检验，也可作为用户订货的验收依据。 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准的条款。凡是注日期的引用文件，其后续修改单或修订版不适用于本标准；凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 19001 质量管理体系要求（等同采用 ISO 9001） GB/T 27025 检测和校准实验室能力的通用要求（等同采用 ISO/IEC 17025） JB/T 9328—1999 分辨力板 3 分类 工业内窥镜按结构和成像方式分为： a）纤维内窥镜：通过光导纤维传像束传送图像，工作部件通常可弯曲； b）电子内窥镜：通过电子摄像系统传送图像，工作部件通常可弯曲； c）光学内窥镜：通过光学透镜组传送图像，工作部件通常不可弯曲，又称硬性内窥镜。 4 检验方法和要求 4.1 外观 4.1.1 检验方法：在充足照明条件下，采用肉眼和手感进行检查。 4.1.2 要求：外表面应平整光滑，无划痕、毛刺等缺陷。电镀件应色泽均匀，无裂纹、针孔、麻点等缺陷；涂层表面应无露底、起泡、剥离和开裂等现象。 4.2 照明光斑 4.2.1 检验方法：在工作距离处放置白纸，通过目镜或显示器观察。 4.2.2 要求：光斑应充满视场，无明显明暗不均。 4.3 视场光栏方向标记 4.3.1 检验方法：同4.2.1。 4.3.2 要求：从目镜观察时，方向标记应位于上方。 4.4 脱胶或霉斑 4.4.1 检验方法：同4.2.1。 4.4.2 要求：不应存在明显脱胶或霉斑。 4.5 传像束断丝 4.5.1 检验方法：同4.2.1。 4.5.2 要求：应符合合同约定，出厂检验结果不得超过标称值。 4.6 探头照度 4.6.1 检验方法：将光源连接内窥镜，在探头端10 mm处测量照度，重复三次取平均值。 4.6.2 要求：型式检验应提供测量报告，出厂检验结果应符合标称值要求。 4.7 目镜视度 4.8 最佳工作距离范围或景深范围 4.9 视场角 4.10 弯曲角度 4.11 工作长度 4.12 工作外径 4.13 分辨力 4.14 密封性 4.15 绝缘性 4.16 漏电流 4.17 介电强度 4.18 低温适应性 4.19 高温适应性 4.20 振动适应性 4.21 工作温度 5 检验规则 5.1 检验分类 5.2 检验项目 6 标志和标签 7 包装、运输和贮存 附录A（规范性）视场角的测试方法 A.1 距离法 A.2 测角器法 参考文献 附表内容包括：纤维内窥镜、电子内窥镜及光学内窥镜产品的检验项目，以及相应的抽样和技术要求。
