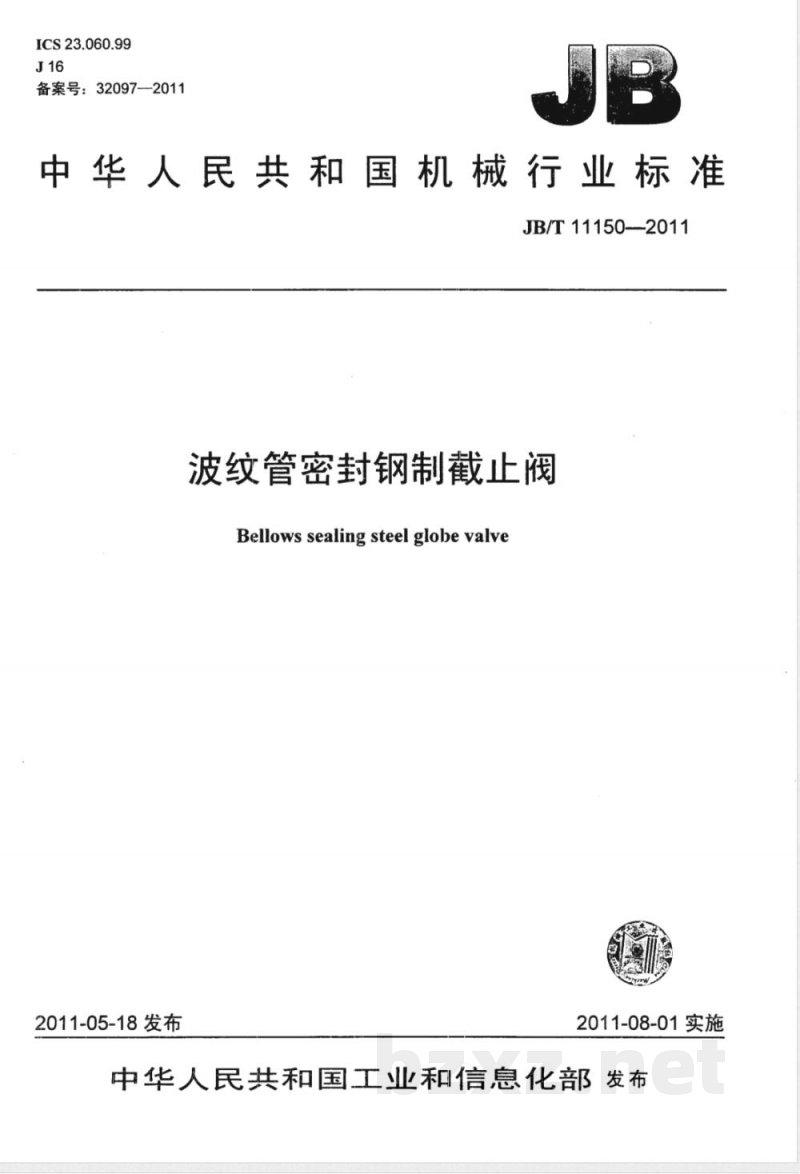

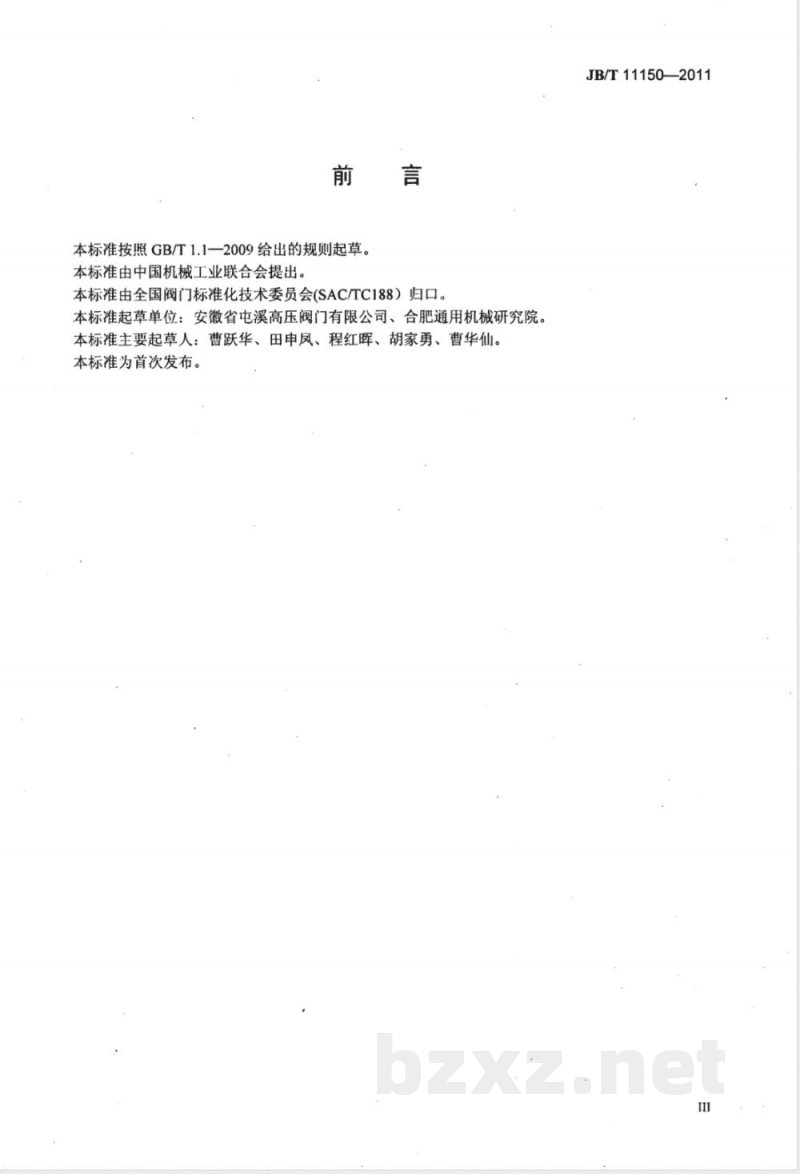

ICS23.060.99 J16 备案号：32097—2011 中华人民共和国机械行业标准 JB/T11150—2011 波纹管密封钢制截止阀 Bellows sealing steel globe valve 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准由中国机械工业联合会提出，由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：安徽省屯溪高压阀门有限公司、合肥通用机械研究院。 本标准主要起草人：曹跃华、田申凤、程红晖、胡家勇、曹华仙。 本标准为首次发布。 1 范围 本标准规定了波纹管密封钢制截止阀的结构形式、参数、技术要求、材料、试验方法、检验规则、标志及供货要求。 本标准适用于公称压力PN16～PN260、公称尺寸DN15～DN400的波纹管密封钢制截止阀。波纹管密封钢制节流阀及波纹管密封钢制截止止回阀可参照本标准执行。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本标准。 GB/T196 普通螺纹基本尺寸 GB/T197 普通螺纹公差 GB/T228 金属材料室温拉伸试验方法 GB/T1047 管道元件 DN（公称尺寸）的定义和选用 GB/T1048 管道元件 PN（公称压力）的定义和选用 GB/T3089 不锈耐酸极薄壁无缝钢管 GB/T3280 不锈钢冷轧钢板和钢带 GB/T4238 耐热钢板和钢带 GB/T5796（所有部分） 梯形螺纹 GB/T9113（所有部分） 整体钢制管法兰 GB/T9124 钢制管法兰技术条件 GB/T12220 通用阀门标志 GB/T12221 金属阀门结构长度 GB/T12222 多回转阀门驱动装置的连接 GB/T12224—2005 钢制阀门一般要求 GB/T12235 石油、石化及相关工业用钢制截止阀和升降式止回阀 GB/T14992 高温合金和金属间化合物高温材料的分类和牌号 JB/T6440—2008 阀门受压铸钢件射线照相检验 JB/T7746—2008 阀门铸钢件技术条件 JB/T7928 阀门铸钢件外观质量要求 JB/T8859 阀门零部件材料 3 结构形式及参数 3.1 结构形式 规定波纹管密封钢制截止阀的基本结构形式，包括法兰连接端、焊接连接端及高压结构形式等。 3.2 参数 规定阀门的公称压力、公称尺寸及主要结构参数。 4 技术要求 4.1 压力-温度额定值 4.2 结构长度 4.3 连接端 4.4 阀体和阀盖 4.5 阀瓣 4.6 阀座 4.7 阀杆和阀杆螺母 4.8 波纹管组件 4.9 填料函和填料 4.10 填料压盖 4.11 阀体与阀盖的连接螺柱或螺栓 4.12 手轮和操作装置 4.13 静压寿命 4.14 无损检测 5 材料 5.1 阀体和阀盖材料 5.2 阀杆材料 5.3 阀座与阀瓣密封面材料 5.4 阀体与阀盖连接垫片材料 5.5 阀座和阀瓣材料 5.6 阀体与阀盖连接螺柱或螺栓材料 6 试验方法 6.1 波纹管组件试验 6.2 阀门压力试验 6.3 氢质谱检漏 6.4 阀体壁厚测量 6.5 阀杆直径测量 6.6 阀杆硬度测量 6.7 密封面硬度测量 6.8 材料成分分析 6.9 材料力学性能试验 6.10 静压寿命试验 6.11 阀体、阀盖标志检查及铭牌内容检查 6.12 无损检测 7 检验规则 7.1 检验项目 7.2 出厂检验 7.3 型式试验 7.4 抽样方法 8 标志 8.1 标志内容 8.2 阀体和阀盖上的标志 8.3 铭牌上的标志 9 供货 规定产品供货要求及随附文件。 附录A（资料性附录）：波纹管常用ASTM材料 图示说明： 图1 法兰连接端波纹管密封钢制截止阀 图2 焊接连接端波纹管密封钢制截止阀 图3 法兰连接端结构示例 图4 高压波纹管密封钢制截止阀 表格说明： 表1 波纹管常用材料 表2 波纹管最小循环寿命试验次数 表3 波纹管密封钢制截止阀的静压寿命次数 表4 阀杆材料 表5 密封面材料 表6 阀体与阀盖连接用垫片 表7 检验项目、技术要求和检验方法 表8 抽样最少基数及抽样数量
