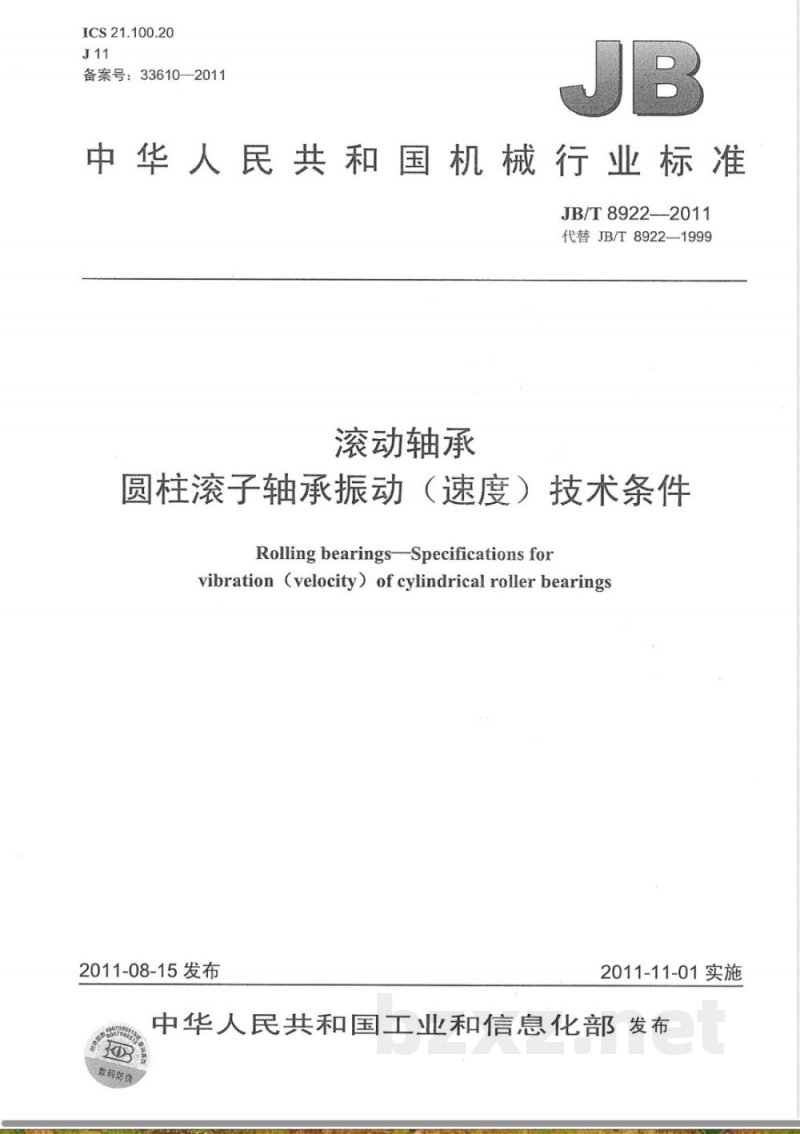

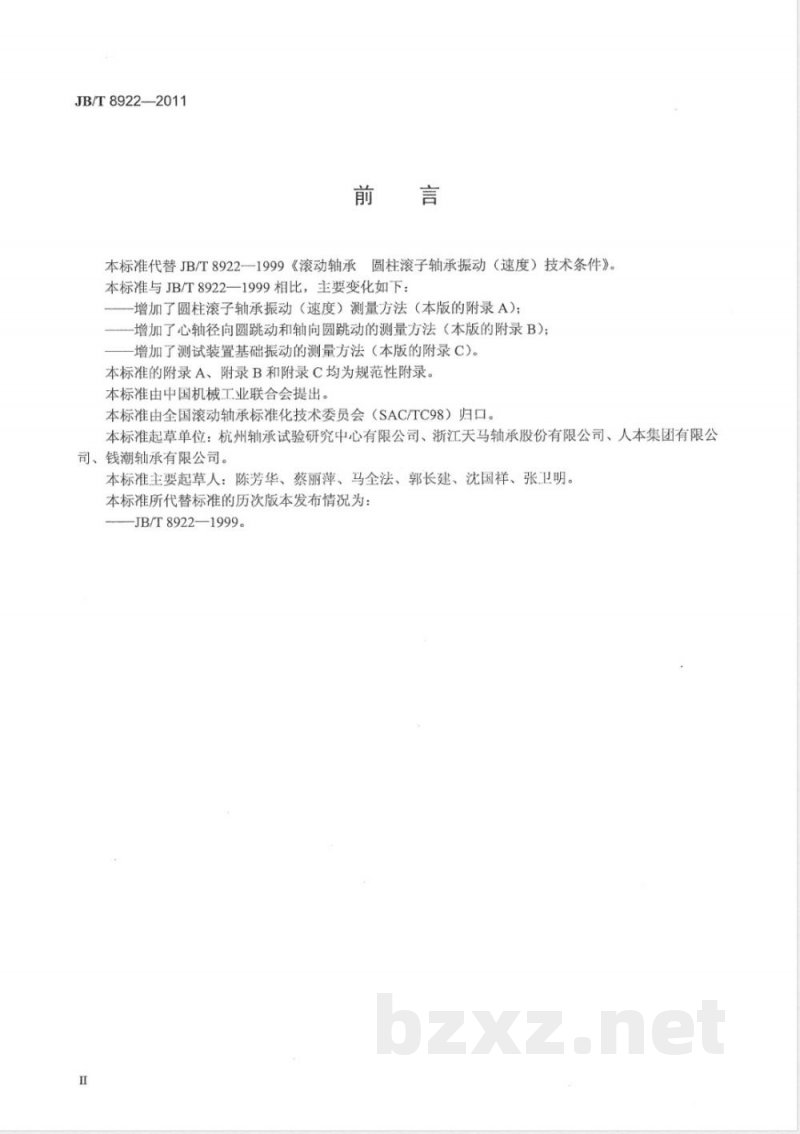

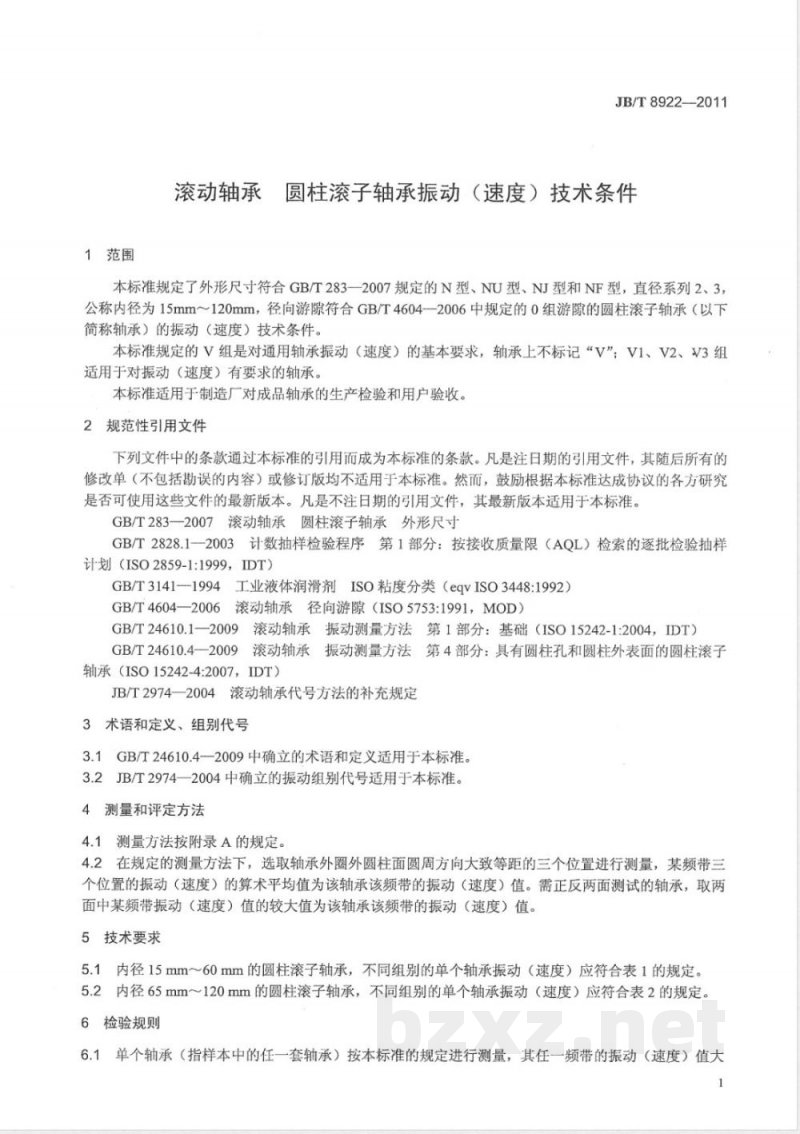

ICS21.100.20 J11 备案号：33610—2011 中华人民共和国机械行业标准 JB/T8922—2011 代替JB/T8922—1999 滚动轴承 圆柱滚子轴承振动（速度）技术条件 Rolling bearings—Specifications for vibration (velocity) of cylindrical roller bearings 2011-08-15发布 2011-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准代替JB/T8922—1999《滚动轴承 圆柱滚子轴承振动（速度）技术条件》。与JB/T8922—1999相比，主要变化如下：增加了圆柱滚子轴承振动（速度）测量方法（见附录A）；增加了心轴径向圆跳动和轴向圆跳动的测量方法（见附录B）；增加了测试装置基础振动的测量方法（见附录C）。附录A、附录B和附录C均为规范性附录。 本标准由中国机械工业联合会提出，由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：杭州轴承试验研究中心有限公司、浙江天马轴承股份有限公司、人本集团有限公司、钱潮轴承有限公司。 本标准主要起草人：陈芳华、蔡丽萍、马全法、郭长建、沈国祥、张卫明。 本标准所代替标准的历次版本为：JB/T8922—1999。 1 范围 本标准规定了外形尺寸符合GB/T283—2007规定的N型、NU型、NJ型和NF型，直径系列2、3，公称内径为15mm～120mm，径向游隙符合GB/T4604—2006中规定的0组游隙的圆柱滚子轴承（以下简称轴承）的振动（速度）技术条件。 本标准规定的V组为通用轴承振动（速度）的基本要求，轴承上不标记“V”；V1、V2、V3组适用于对振动（速度）有更高要求的轴承。 本标准适用于制造厂对成品轴承的生产检验以及用户验收。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本标准；鼓励使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T283—2007 滚动轴承 圆柱滚子轴承 外形尺寸 GB/T2828.1—2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1:1999，IDT） GB/T3141—1994 工业液体润滑剂 ISO粘度分类（eqv ISO3448:1992） GB/T4604—2006 滚动轴承 径向游隙（ISO5753:1991，MOD） GB/T24610.1—2009 滚动轴承振动测量方法 第1部分：基础（ISO15242-1:2004，IDT） GB/T24610.4—2009 滚动轴承振动测量方法 第4部分：具有圆柱孔和圆柱外表面的圆柱滚子轴承（ISO15242-4:2007，IDT） JB/T2974—2004 滚动轴承代号方法的补充规定 3 术语和定义、组别代号 GB/T24610.4—2009中确立的术语和定义适用于本标准。 JB/T2974—2004中确立的振动组别代号适用于本标准。 4 测量和评定方法 4.1 测量方法按附录A的规定执行。 4.2 在规定的测量方法下，应选取轴承外圈外圆柱面圆周方向大致等距的三个位置进行测量。某一频带三个位置的振动（速度）算术平均值作为该轴承该频带的振动（速度）值。 对于需要正反两面测试的轴承，应取两面中该频带振动（速度）值较大的作为最终结果。 5 技术要求 5.1 内径15mm～60mm的圆柱滚子轴承，应满足相应振动（速度）限值要求。
