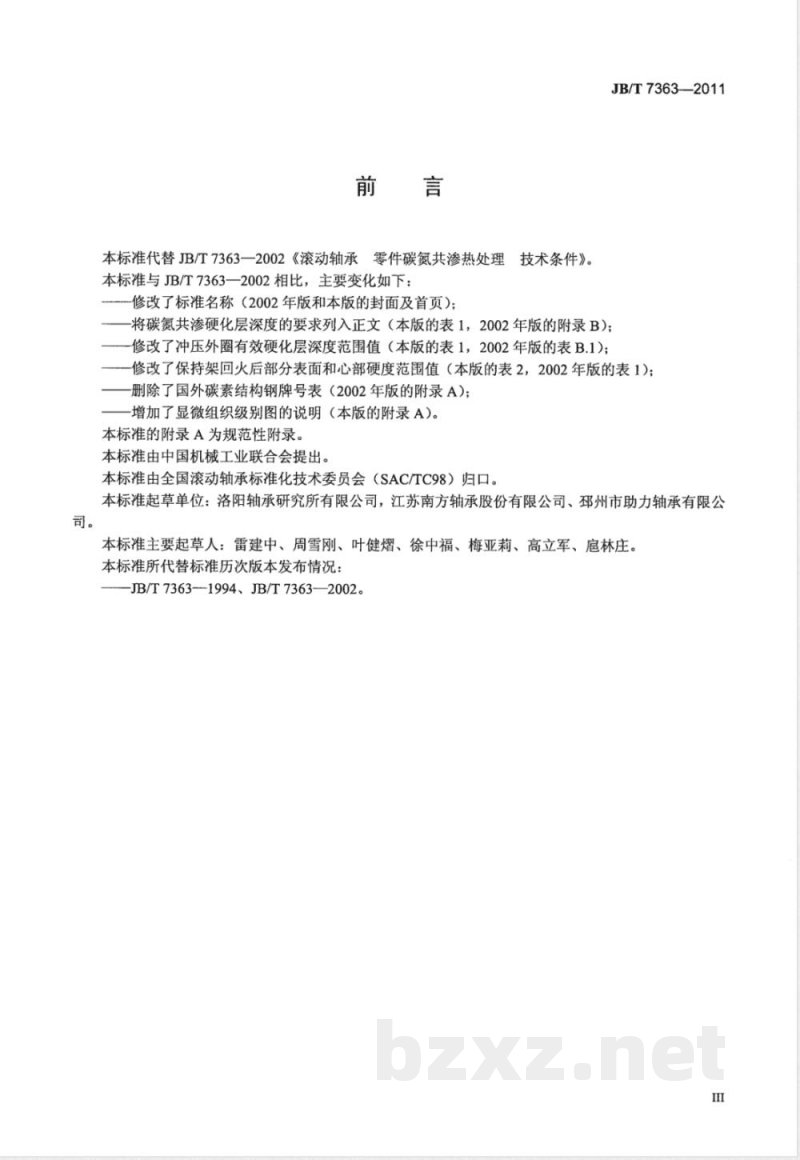

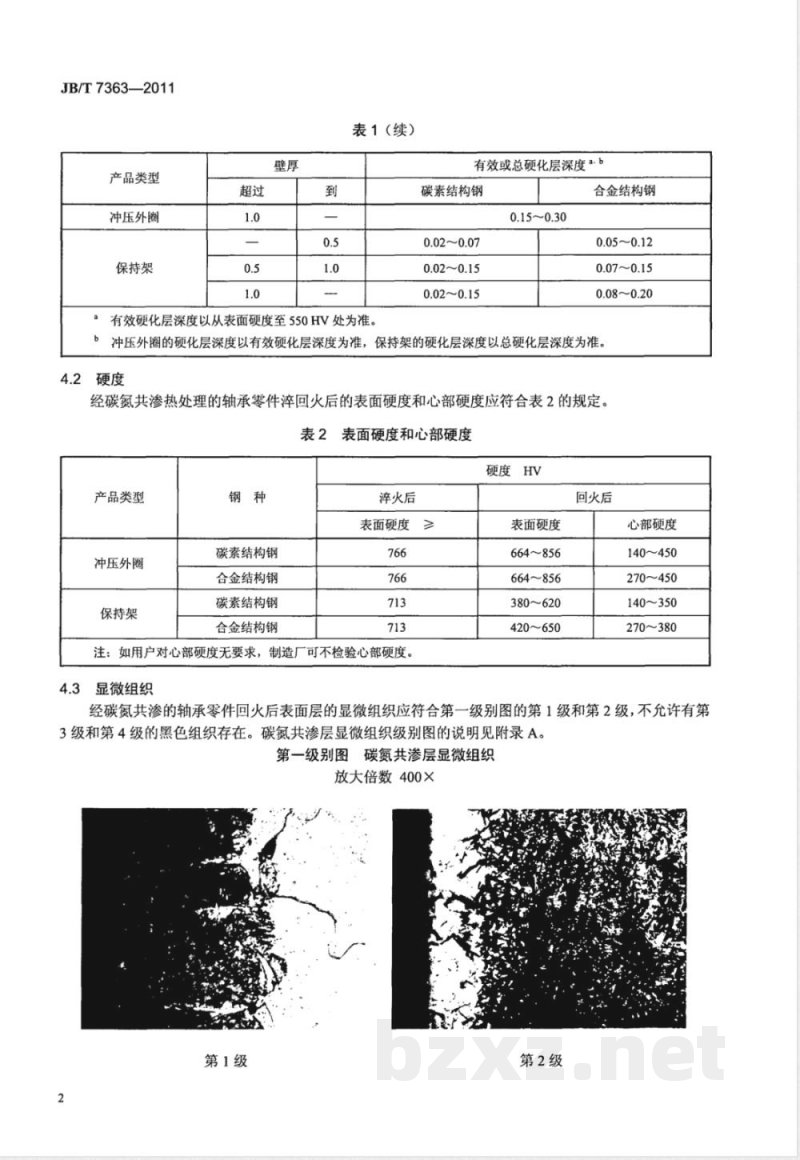

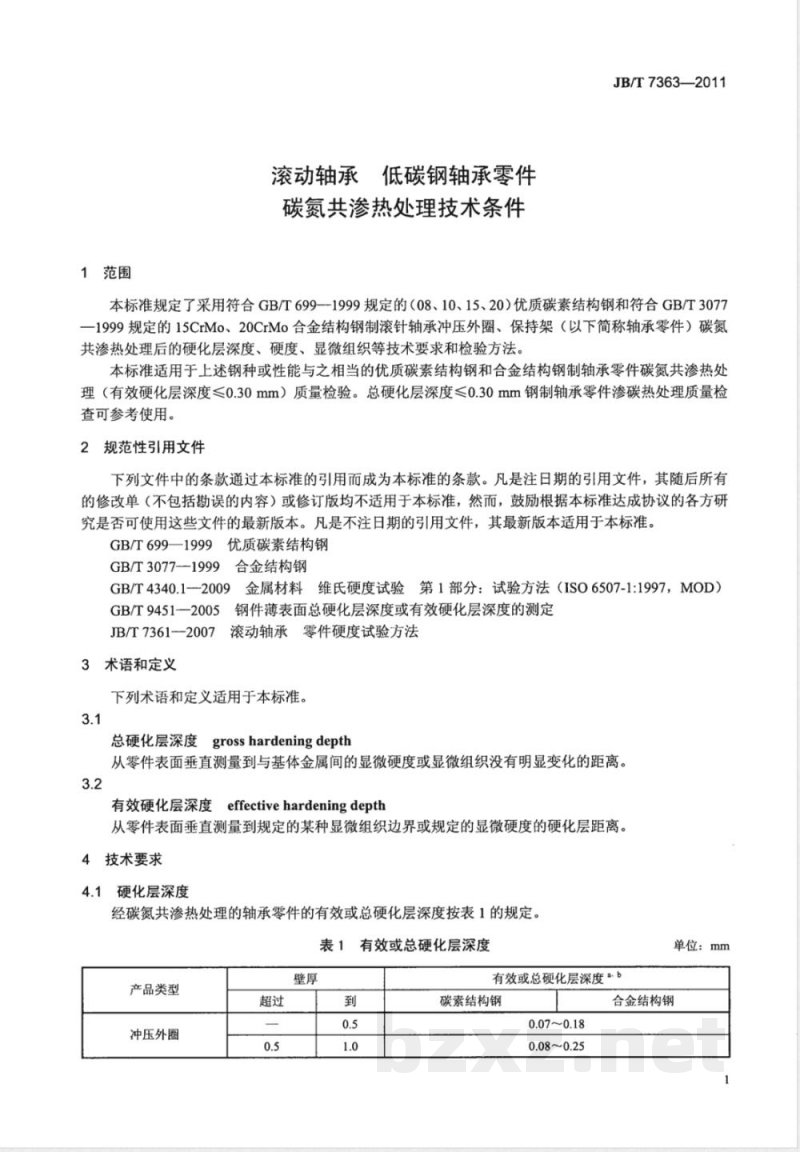

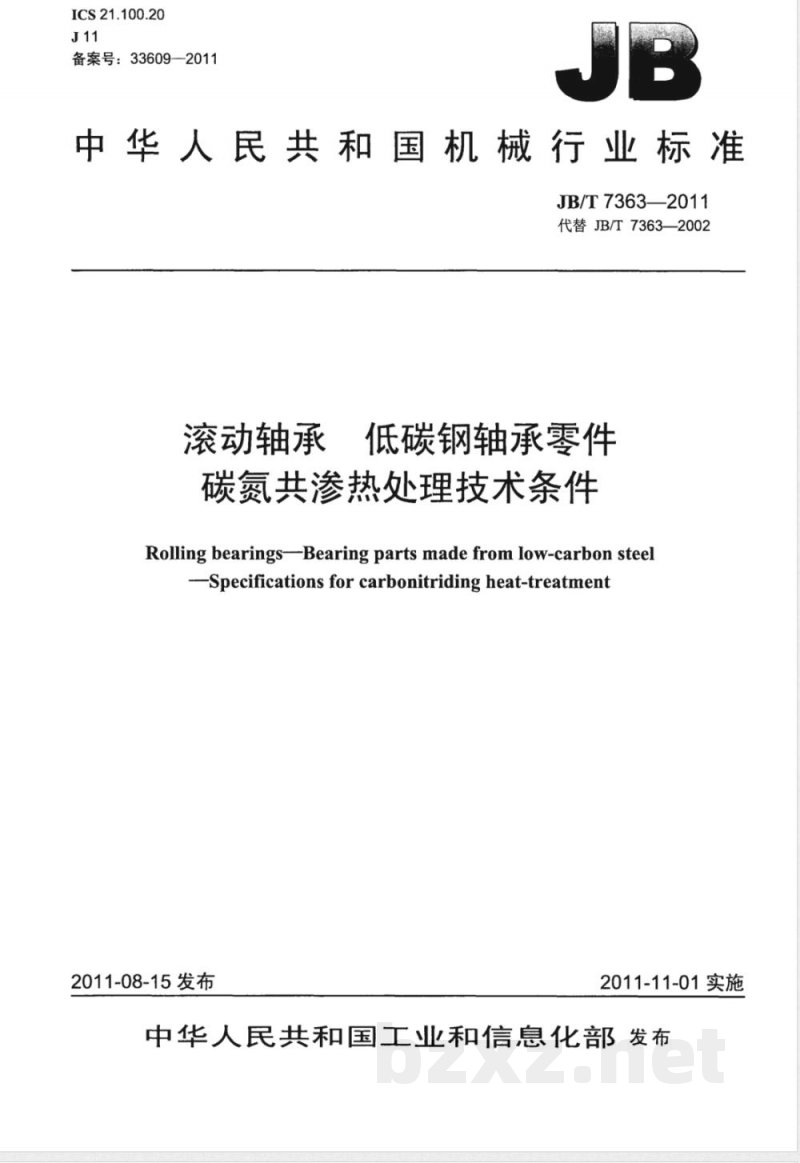

JB/T 7363—2011 滚动轴承 低碳钢轴承零件 碳氮共渗热处理技术条件 ICS 21.100.20 J11 备案号：33609—2011 中华人民共和国机械行业标准 代替JB/T 7363—2002 发布：2011-08-15 实施：2011-11-01 中华人民共和国工业和信息化部发布 前言 本标准代替JB/T 7363—2002《滚动轴承零件碳氮共渗热处理技术条件》。 与2002版相比，主要变化包括：修改标准名称；将硬化层深度要求列入正文；调整冲压外圈有效硬化层深度范围；修改保持架硬度范围；删除国外碳素结构钢牌号表；增加显微组织级别图说明。 本标准附录A为规范性附录。 本标准由中国机械工业联合会提出，由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 起草单位包括洛阳轴承研究所有限公司、江苏南方轴承股份有限公司等。 主要起草人包括雷建中、周雪刚、叶健熠等。 1 范围 本标准规定了采用优质碳素结构钢（08、10、15、20）及合金结构钢（15CrMo、20CrMo）制造的滚针轴承冲压外圈、保持架等零件碳氮共渗热处理后的硬化层深度、硬度、显微组织等技术要求及检验方法。 适用于有效硬化层深度≤0.30mm的轴承零件碳氮共渗热处理质量检验。 2 规范性引用文件 GB/T 699—1999 优质碳素结构钢 GB/T 3077—1999 合金结构钢 GB/T 4340.1—2009 金属材料维氏硬度试验 GB/T 9451—2005 钢件薄表面总硬化层或有效硬化层深度测定 JB/T 7361—2007 滚动轴承零件硬度试验方法 3 术语和定义 3.1 总硬化层深度 从零件表面垂直测量至与基体金属显微硬度或显微组织无明显变化处的距离。 3.2 有效硬化层深度 从零件表面垂直测量至规定显微组织边界或规定显微硬度位置的深度。 4 技术要求 4.1 硬化层深度 经碳氮共渗处理的轴承零件，其有效或总硬化层深度应符合表1规定。冲压外圈及保持架根据壁厚不同，其碳素结构钢与合金结构钢对应的硬化层深度范围分别为0.02mm至0.25mm不等（具体按表1执行）。 4.2 硬度 按标准规定进行维氏硬度检测，表面硬度与心部硬度应符合相应技术要求。 4.3 显微组织 碳氮共渗层显微组织应符合规定级别图要求。 4.4 其他 未尽事项按相关标准及设计要求执行。 5 检验方法 5.1 检验试样 按规定选取代表性试样进行检验。 5.2 硬化层深度测定 按GB/T 9451—2005执行。 5.3 硬度试验 按GB/T 4340.1—2009及JB/T 7361—2007执行。 5.4 显微组织检查 按附录A显微组织级别图进行判定。 附录A（规范性附录）碳氮共渗层显微组织级别图说明 对碳氮共渗层显微组织级别进行图示说明，用于组织评级与质量判定。
