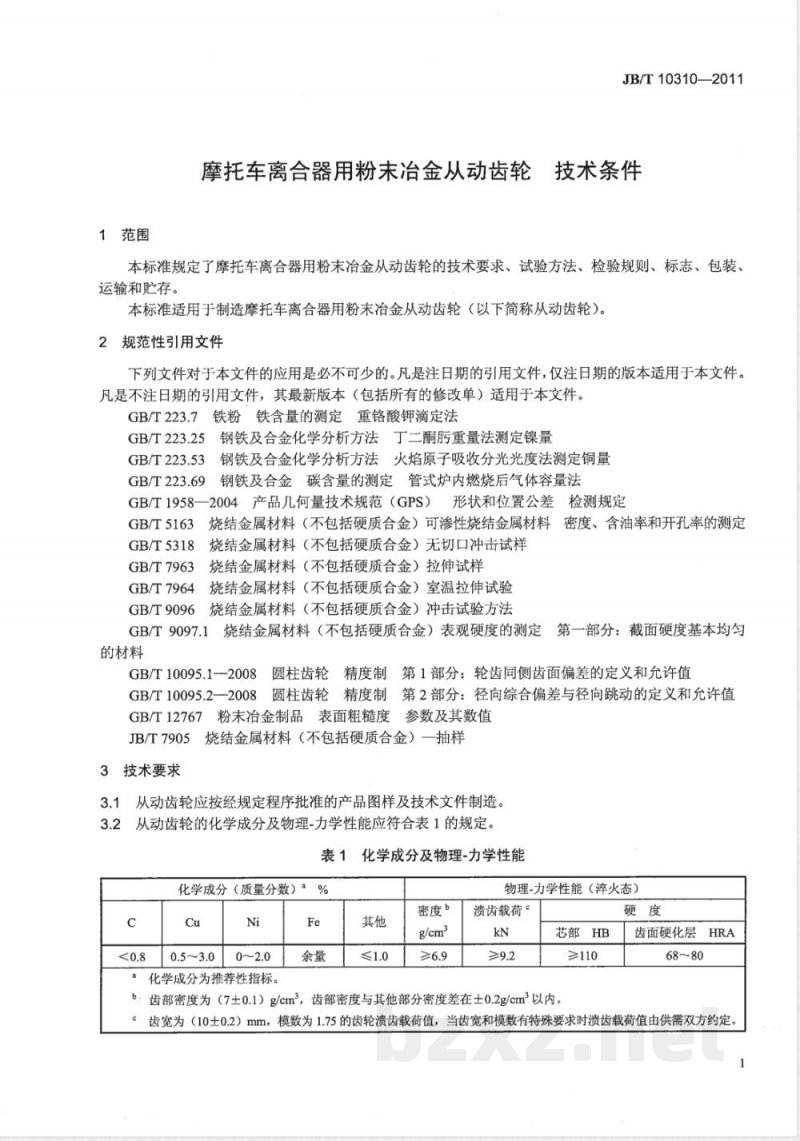

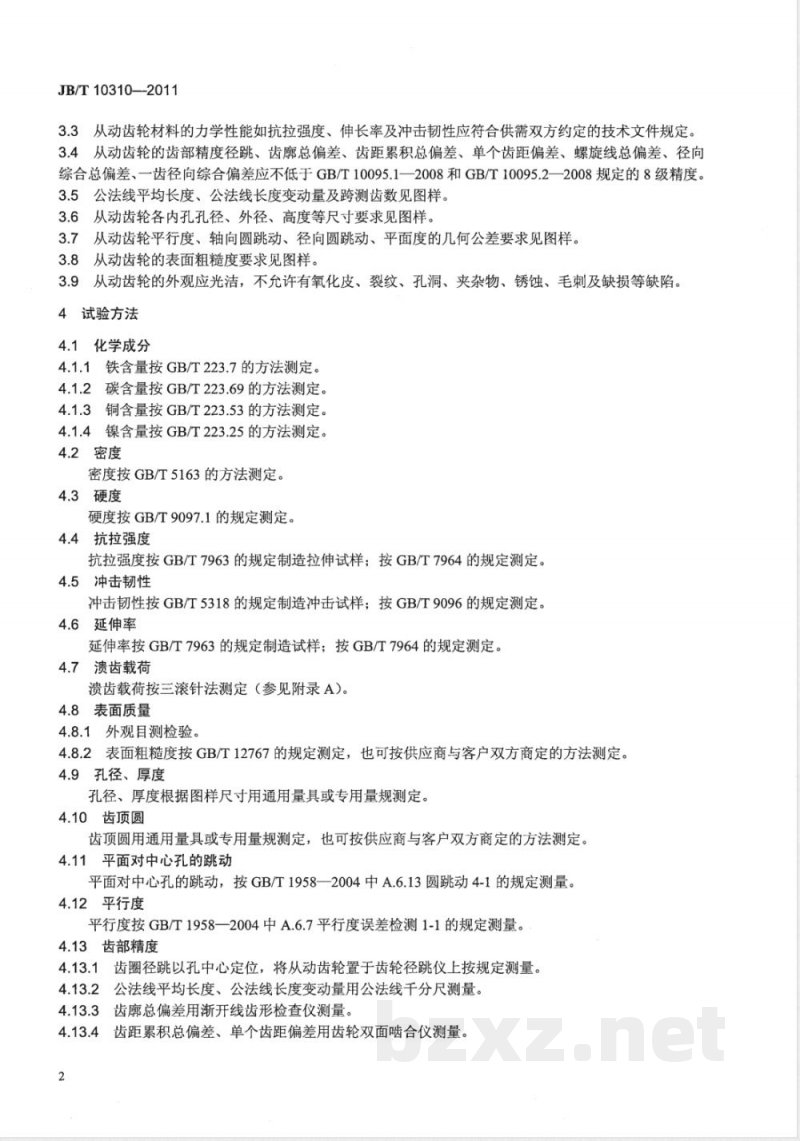

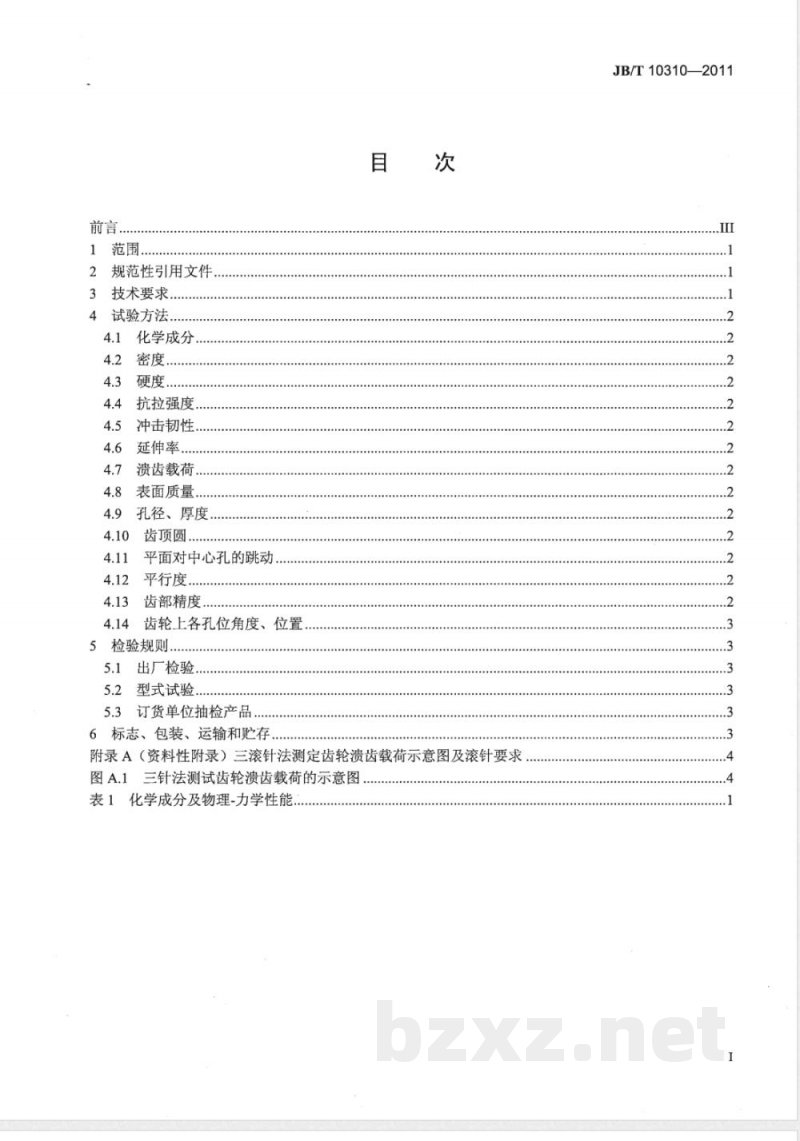

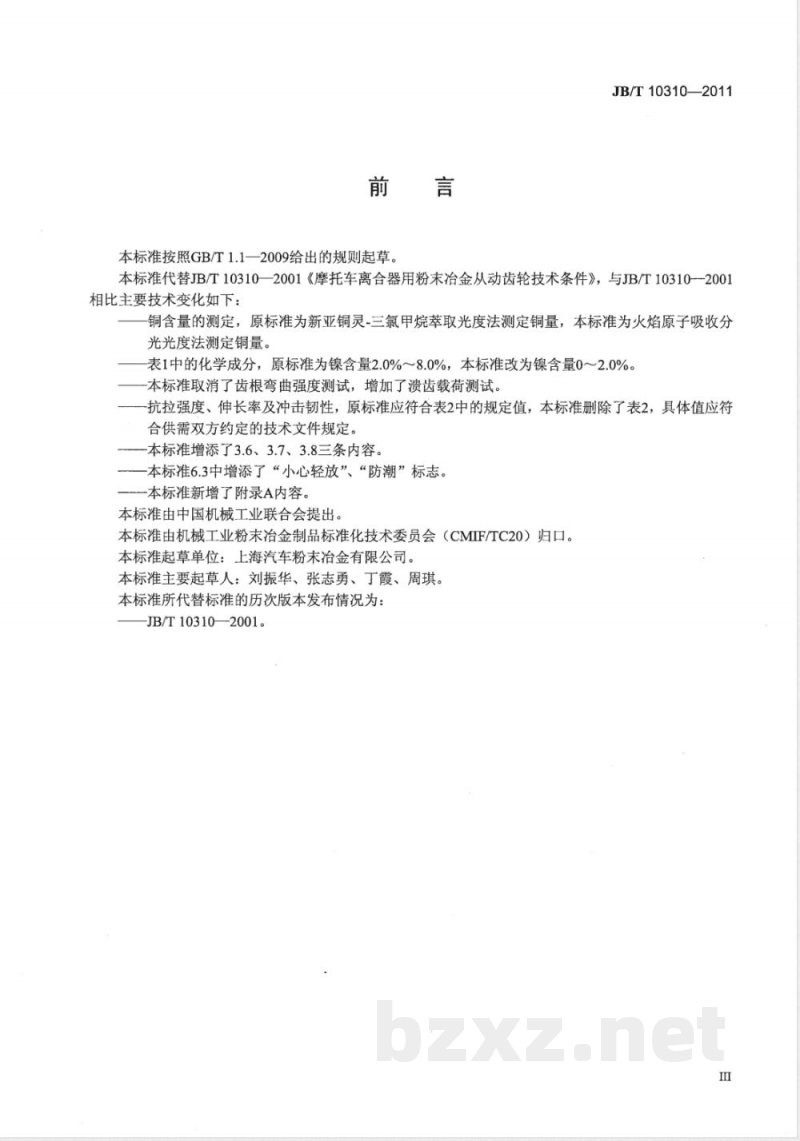

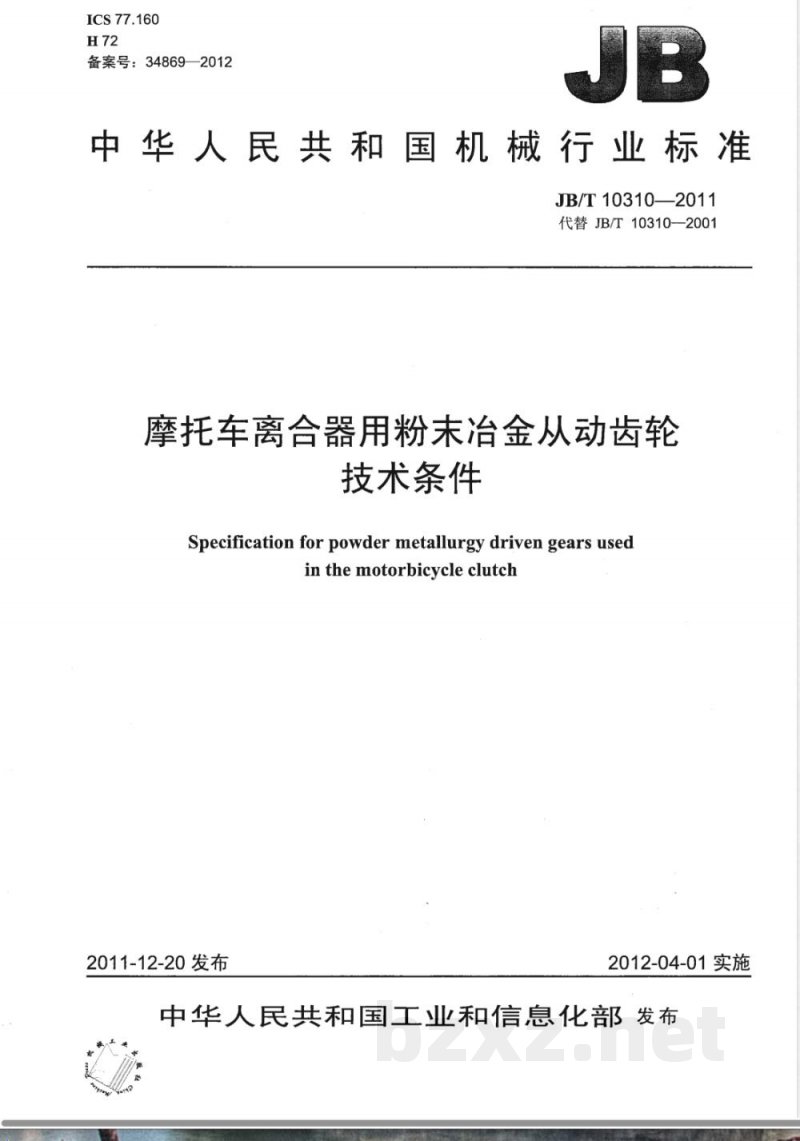

JB/T10310-2011 摩托车离合器用粉末冶金从动齿轮技术条件 代替JB/T10310-2001 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T10310—2001《摩托车离合器用粉末冶金从动齿轮技术条件》，主要变化包括：铜含量测定方法由新亚铜灵-三氯甲烷萃取光度法改为火焰原子吸收分光光度法；表1中镍含量由2.0%～8.0%调整为0～2.0%；取消齿根弯曲强度测试，增加溃齿载荷测试；抗拉强度、伸长率及冲击韧性由表2规定改为按供需双方技术文件约定；增加3.6、3.7、3.8条款；6.3中增加“小心轻放”“防潮”标志要求；新增附录A。 本标准由中国机械工业联合会提出。 本标准由机械工业粉末冶金制品标准化技术委员会（CMIF/TC20）归口。 本标准起草单位：上海汽车粉末冶金有限公司。 本标准主要起草人：刘振华、张志勇、丁霞、周琪。 1 范围 本标准规定了摩托车离合器用粉末冶金从动齿轮的技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于摩托车离合器用粉末冶金从动齿轮（以下简称从动齿轮）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡注日期的引用文件，仅注日期版本适用；不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T223.7 铁粉铁含量的测定重铬酸钾滴定法 GB/T223.25 镍含量的测定（丁二酮重量法） GB/T223.53 铜含量的测定（火焰原子吸收分光光度法） GB/T223.69 碳含量的测定（气体容量法） GB/T1958 产品几何量技术规范（形位公差检测规定） GB/T5163 烧结金属材料密度、含油率和开孔率测定 GB/T5318 烧结金属材料无切口冲击试样 GB/T7963 烧结金属材料拉伸试样 GB/T7964 烧结金属材料室温拉伸试验 GB/T9096 烧结金属材料冲击试验方法 GB/T9097.1 烧结金属材料表观硬度测定 GB/T10095.1 圆柱齿轮精度（齿面偏差定义与允许值） GB/T10095.2 圆柱齿轮精度（径向综合偏差与径向跳动） GB/T12767 粉末冶金制品表面粗糙度参数及数值 JB/T7905 烧结金属材料抽样方法 3 技术要求 3.1 从动齿轮应按经规定程序批准的产品图样及技术文件制造。 3.2 从动齿轮的化学成分及物理-力学性能应符合表1规定。 表1 化学成分及物理-力学性能 C：＜0.8% Cu：0.5%～3.0% Ni：0～2.0% Fe：余量（a：化学成分为推荐性指标） 4 试验方法 4.1 化学成分 4.2 密度 4.3 硬度 4.4 抗拉强度 4.5 冲击韧性 4.6 延伸率 4.7 溃齿载荷 4.8 表面质量 4.9 孔径、厚度 4.10 齿顶圆 4.11 平面对中心孔的跳动 4.12 平行度 4.13 齿部精度 4.14 齿轮孔位角度与位置 5 检验规则 5.1 出厂检验 5.2 型式试验 5.3 订货单位抽检 6 标志、包装、运输和贮存 （按标准规定执行） 附录A（资料性附录） 三滚针法测定齿轮溃齿载荷示意图及滚针要求
