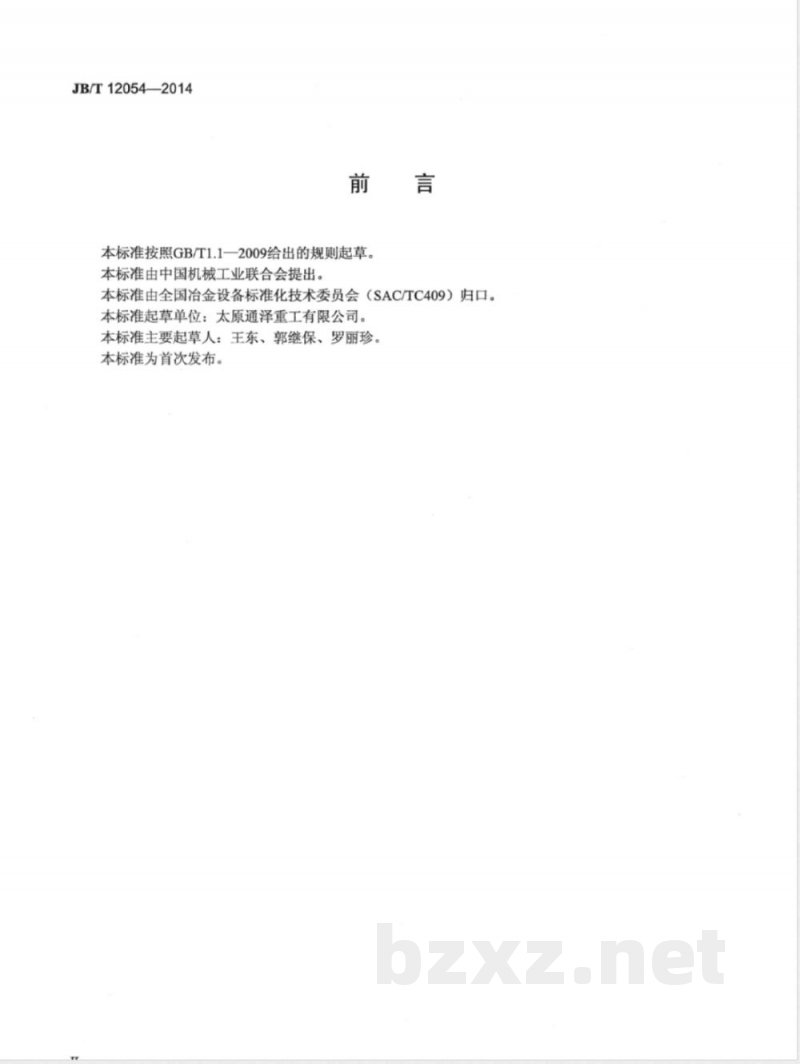

JB/T12054-2014 两辊连轧管机技术条件 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：太原通泽重工有限公司。 本标准主要起草人：王东、郭继保、罗丽珍。 本标准为首次发布。 1 范围 本标准规定了热轧无缝钢管设备中两辊连轧管机的术语和定义、设备组成和技术要求。 本标准适用于限动芯棒、浮动芯棒、半浮动芯棒工艺的热轧碳钢、低合金钢、不锈钢及高合金钢无缝钢管的两辊连轧管机（以下简称连轧管机）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡注日期的引用文件，仅注日期版本适用；不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T1184 形状和位置公差未注公差值 GB/T6414 铸件尺寸公差与机加工余量 GB/T14039 液压传动油液颗粒污染等级代号 JB/T5000.1 重型机械通用技术条件 产品检验 JB/T5000.3 焊接件 JB/T5000.6 铸钢件 JB/T5000.7 铸钢件补焊 JB/T5000.8 锻件 JB/T5000.9 切削加工件 JB/T5000.10 装配 JB/T5000.11 配管 JB/T5000.12 涂装 JB/T5000.14 铸钢件无损检测 JB/T6996 重型机械液压系统通用技术条件 JB/T7807 轧制机械术语 JB/T10465 稀油润滑装置技术条件 YB/T4124.2 热轧无缝钢管轧辊技术条件 连轧机轧辊 3 术语和定义 3.1 轧制中心线 轧制孔型纵向的理论轴线。 3.2 入口装置 用于芯棒预先插入轧件时限制轧件随芯棒运动并引导轧件进入轧机的装置，一般由挡板和夹送辊道组成。 3.3 芯棒支撑装置 安装在连轧管机机架之间用于支撑芯棒的装置。 3.4 毛管 管坯经穿孔后，为后续热轧、定径、减径或冷加工提供的空心管料。 3.5 荒管 经轧管机轧制后，为后续定径、减径或冷加工提供的原料管。 3.6 芯棒 穿在毛管内孔中，用于保证轧制后荒管内径与壁厚尺寸的工具。 4 设备组成 连轧管机设备组成如图1所示，包括轧机主机底座、入口装置、机架装配、芯棒支撑装置、主传动装置、换辊装置、润滑系统、液压系统及电气系统。 图1 连轧管机设备组成示意
