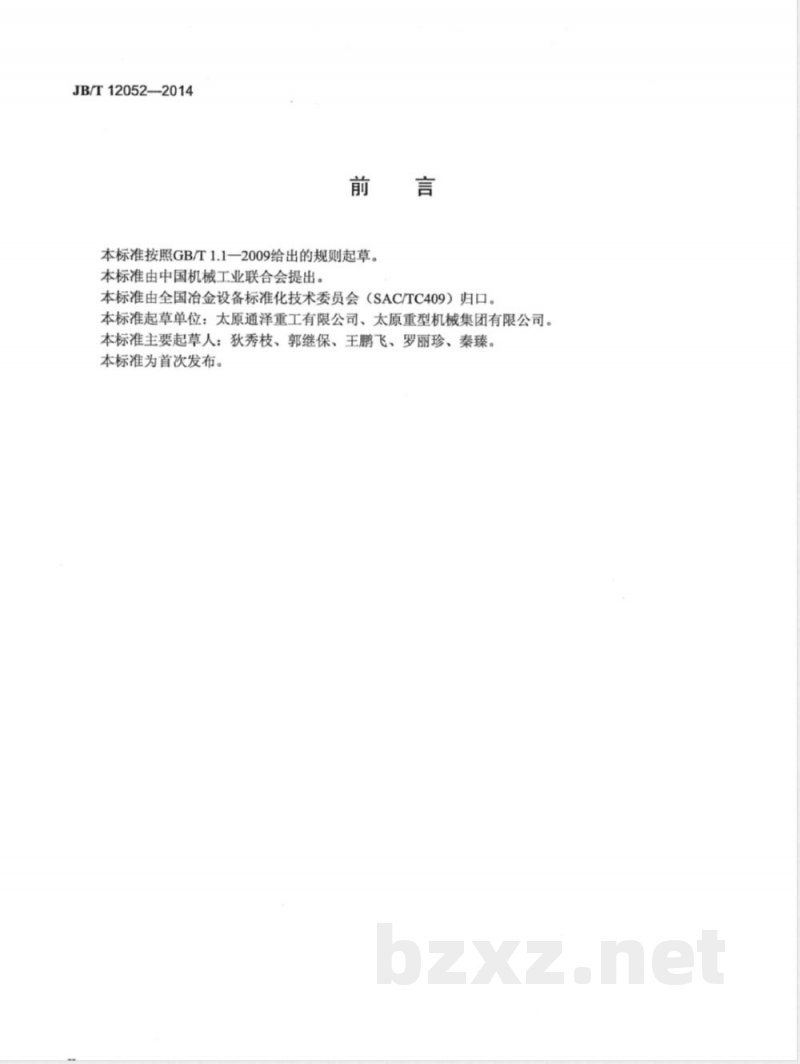

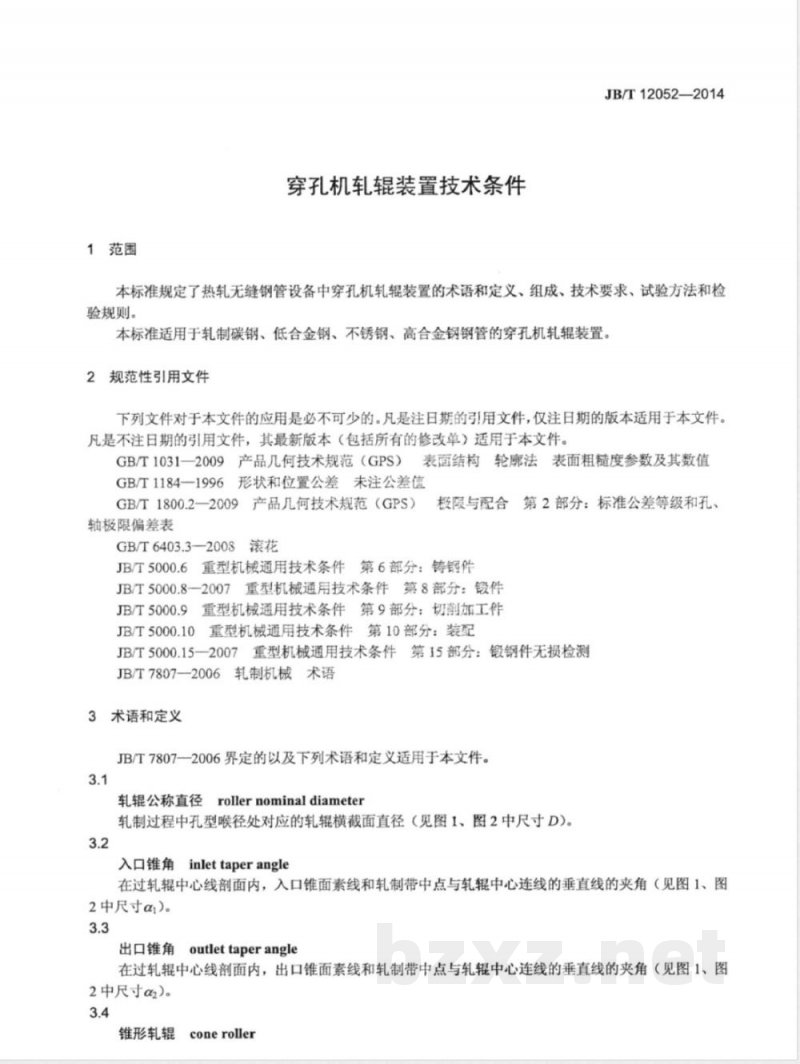

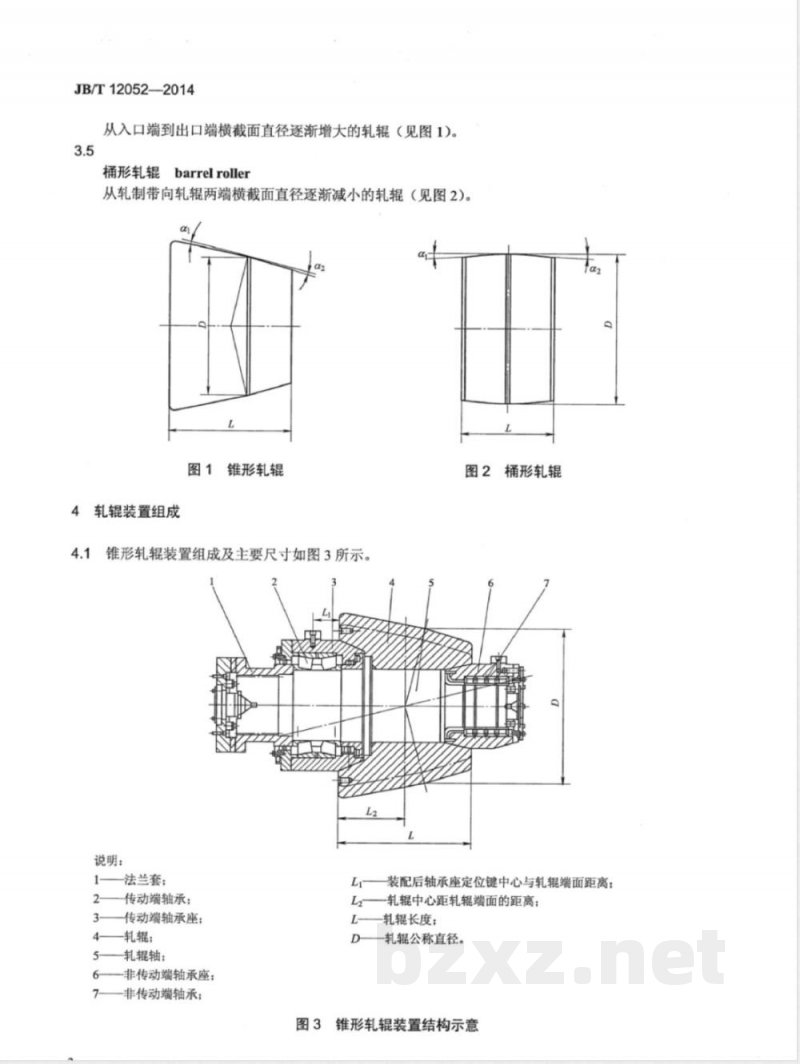

JB/T12052-2014 穿孔机轧辊装置技术条件 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：太原通泽重工有限公司、太原重型机械集团有限公司。 本标准主要起草人：狄秀枝、郭继保、王鹏飞、罗丽珍、秦臻。 本标准为首次发布。 1 范围 本标准规定了热轧无缝钢管设备中穿孔机轧辊装置的术语和定义、组成、技术要求、试验方法和检验规则。 本标准适用于轧制碳钢、低合金钢、不锈钢及高合金钢钢管的穿孔机轧辊装置。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期版本适用；不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T1031 表面结构轮廓法表面粗糙度参数及数值 GB/T1184 形状和位置公差 GB/T1800.2 极限与配合 GB/T6403.3 滚花 JB/T5000.6 重型机械通用技术条件 铸钢件 JB/T5000.8 重型机械通用技术条件 锻件 JB/T5000.9 切削加工件 JB/T5000.10 装配 JB/T5000.15 锻钢件无损检测 JB/T7807 轧制机械术语 3 术语和定义 3.1 轧辊公称直径 轧制过程中孔型喉径处对应的轧辊横截面直径（见图1、图2中尺寸D）。 3.2 入口锥角 在轧辊中心线剖面内，入口锥面素线与轧制带中点至轧辊中心连线垂直线的夹角（见图1、图2中α）。 3.3 出口锥角 在轧辊中心线剖面内，出口锥面素线与轧制带中点至轧辊中心连线垂直线的夹角（见图1、图2中α）。 3.4 锥形轧辊 从入口端到出口端横截面直径逐渐增大的轧辊（见图1）。 3.5 桶形轧辊 从轧制带向轧辊两端横截面直径逐渐减小的轧辊（见图2）。 4 轧辊装置组成 4.1 锥形轧辊装置 主要由法兰套、传动端轴承、传动端轴承座、轧辊、轧辊轴、非传动端轴承座、非传动端轴承组成（见图3）。 主要尺寸包括：L1、L2、D及轧辊长度L。 图3 锥形轧辊装置结构示意 4.2 桶形轧辊装置 主要由轴承座、轴承、轧辊、轧辊轴、法兰套组成（见图4）。 主要尺寸包括：L、D及轧辊长度L。 图4 桶形轧辊装置结构示意 5 技术要求 5.1 一般要求 5.1.1 铸件应符合JB/T5000.6规定。 5.1.2 锻件应符合JB/T5000.8规定。 5.1.3 切削加工件应符合JB/T5000.9规定。 5.1.4 轧辊装置轧制温度范围为1100℃～1260℃。 5.1.5 轧辊轴承动密封采用迷宫密封与无骨架油封或骨架油封组合结构。
