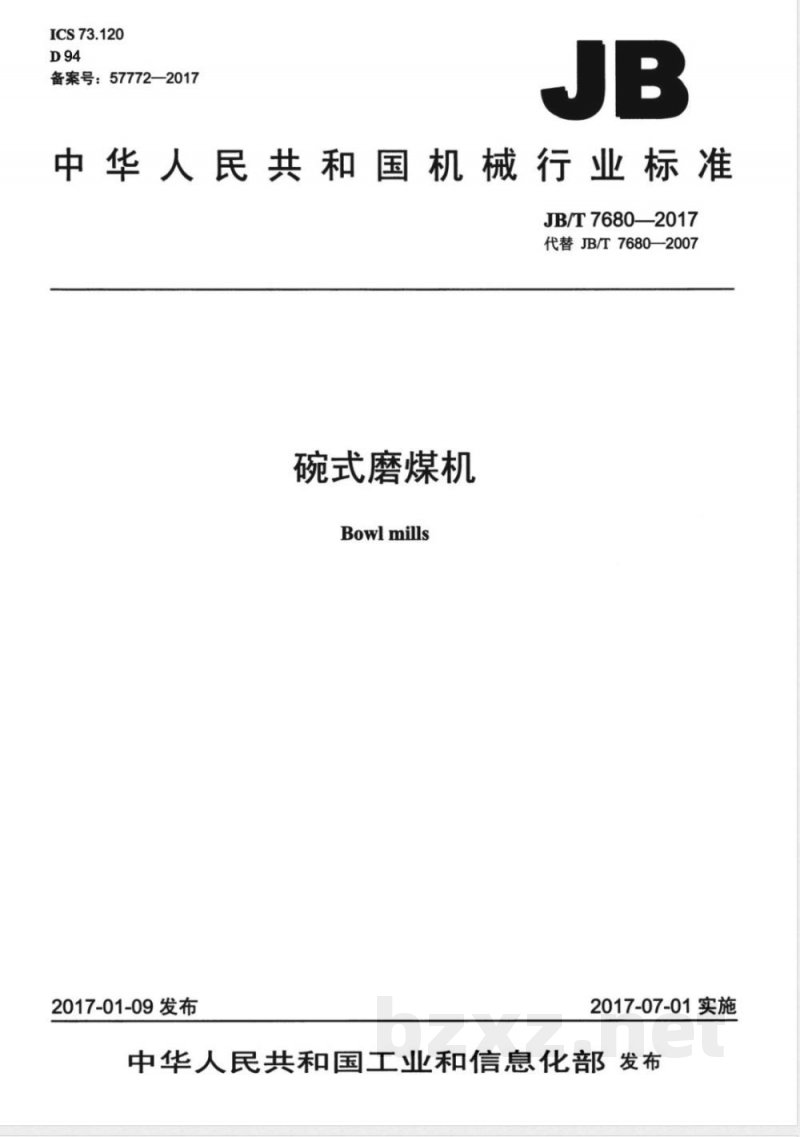

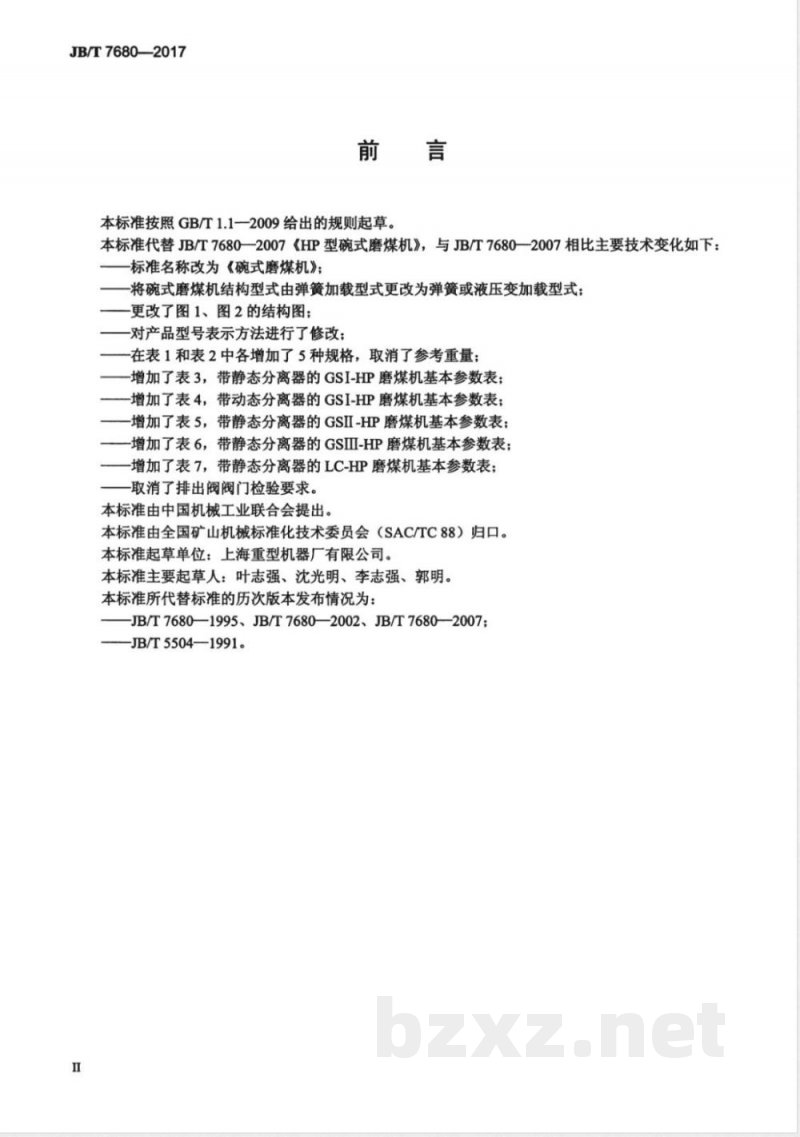

ICS 73.120 D94 备案号：57772—2017 JB 中华人民共和国机械行业标准 JB/T 7680—2017 代替 JB/T 7680—2007 碗式磨煤机 Bowl mills 2017-01-09发布 2017-07-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 JB/T 7680—2007《HP型碗式磨煤机》。与2007版相比，主要变化如下： 标准名称改为《碗式磨煤机》；将结构型式由弹簧加载改为弹簧或液压变加载；修改结构图（图1、图2）；修改产品型号表示方法；在表1和表2中增加5种规格并取消参考重量；增加多种GSI/GSII/GSIII及LC系列基本参数表；取消排出阀阀门检验要求。 本标准由中国机械工业联合会提出，由全国矿山机械标准化技术委员会（SAC/TC 88）归口。 本标准起草单位：上海重型机器厂有限公司。 主要起草人：叶志强、沈光明、李志强、郭明。 1 范围 本标准规定了碗式磨煤机的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于火力发电厂蒸汽锅炉燃煤的研磨、干燥和分选用碗式磨煤机（以下简称磨煤机）。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 3768 声压法测定噪声源声功率级 GB/T 9239.1—2006 机械振动平衡品质要求 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 DL/T 466—2004 电站磨煤机及制粉系统选型导则 JB/T 5000.3 重型机械通用技术条件 焊接件 JB/T 5000.6 铸钢件 JB/T 5000.8 锻件 JB/T 5000.9 切削加工件 JB/T 5000.11 配管 JB/T 5000.12 涂装 JB/T 7128 磨煤机用三相异步电动机技术条件 NB/T 47013.4—2015 承压设备无损检测（磁粉检测） 3 型式与基本参数 3.1 型式 碗式磨煤机采用碗形磨盘、三磨辊结构，分为弹簧或液压变加载型式，分为带静态分离器（图1）和带动态分离器（图2）两种结构。 3.2 型号 型号表示方法如下： HP 系列碗式磨煤机 磨碗公称直径代号 + 磨辊数量 + 分离器类型及改进代号 其中： Dyn表示动态分离器；静态分离器不标注； GSI/GSII/GSIII表示转速比提高级别；LC表示适用于高水分褐煤。 示例： HP863 表示磨碗直径代号86、3个磨辊、静态分离器基本型； HP863/Dyn 表示带动态分离器型号； GSI-HP863/Dyn 表示转速提高10%的动态分离器型号。 4 技术要求 （原文后续章节未完整提供） 5 试验方法 （略） 6 检验规则 6.1 检验分类 6.2 出厂检验 6.3 现场性能试验 6.4 型式检验 7 标志、包装、运输和贮存 按标准规定执行。
