JB 4029-2000 本标准是对JB 4029-85《磨床砂轮防护罩 安全防护技术要求》的修订。修订时参照了ANSI B11.9-1975《磨床制造、维护和使用安全要求》及其它国外先进标准。与原标准的差异是：增加了适用范围；修改了材料的选用要求。 本标准的3.1.1、3.1.4、3.3、4.2为推荐性条文，其余为强制性条文。 本标准规定了砂轮防护罩的技术要求。 本标准适用于外圆磨床和平面磨床用的砂轮防护罩，其它磨床也可参照执行。 本标准于1983年5月首次发布。 JB 4029-2000 磨床砂轮防护罩 安全防护技术要求 JB4029-2000 标准下载解压密码：www.bzxz.net

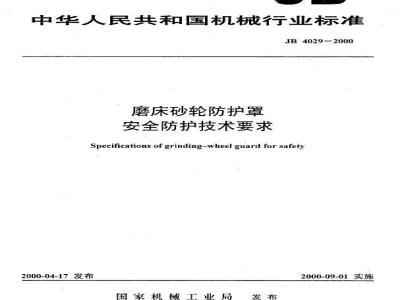

中华人民共和国机械行业标准
JB4029-2000
磨床砂轮防护罩
安全防护技术要求
Specifications of grinding-wheel guard for safety2000-04-17发布
国家机械工业局
2000-09-01实施
JB4029-2000
本标准的3.1.1、3.1.4、3.3、4.2均为推荐性条文，其余为强制性条文。本标准是对JB4029一85《磨床砂轮防护罩安全防护技术要求》的修订。修订时参照了ANSIB11.9--1975《磨床的制造、维护和使用安全要求》和其它国外先进标准。本标准与JB4029-85的主要差异是：一适用范围改为“本标准适用于外圆磨床和平面磨床用的砂轮防护罩，其它磨床也可参照执行”。一修改了砂轮防护罩的材料选用灰铸铁的壁厚要求。改为“当选用抗拉强度不低于150N/mm的灰铸铁时，其壁厚不应低于表3所列数值”珊除原标准中涉及砂轮机砂轮防护罩的内容。本标准自实施之日起代替JB4029-85。本标准由全国金属切前机床标准化技术委员会提出并归口本标准负责起草单位：上海磨床研究所。本标准于1983年5月首次发布。
中华人民共和国机械行业标准
磨床砂轮防护罩
安全防护技术要求
Specifications of grinding-wheel guard for safety本标准规定了砂轮防护罩的技术要求。本标准适用于外圆磨床和平面磨床用的砂轮防护罩，其它磨床也可参照执行。2引用标准
JB4029—2000
代替JB4029—85
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准摄新版本的可能性。GB24941995磨具安全规则
GB2894—1996安全标志
3技术要求
3.1一般要求
3.1.1外圆磨床和平面磨床的砂轮应设有防护罩（万能外圆磨床内圆旁其的砂轮除外）。砂轮防护罩一般由周板及两侧板组成，两侧板一侧为固定板，一侧为活动板，使用砂轮端面的防护罩（环带式砂轮防护罩）则由可移动的圆周板组成。3.1.2砂轮防护罩组装或焊接时，构件之间必须有足够的连接强度，砂轮防护罩必须牢固可靠地固定在机床上。
3.1.3为便于观察和修整砂轮必须在砂轮防护罩上开窗口时，其窗口处应有足够的强度，并能防止磨粒、火花、水雾溅出。
3.1.4对于操作位置在砂轮防护罩前方的外圆磨床机床，其防护罩的圆周板应设有随砂轮变小面调整的机构。例如通过移动砂轮防护罩（见图1）或安装可调护板（见图2）达到。可调护板的安装必须保证牢固可靠。砂轮圆周表面与防护罩可调护板之间的距离，或是与防护罩开口的上端边缘之间的距离一般应可调整至6mm以下。
国家机械工业局2000-04-17批准2000-09-01实施
JB4029-2000
3.1.5立轴平面磨床用的环带式砂轮防护罩，应具有调整砂轮防护罩移动的机构，其环带式砂轮防护罩必须用压延钢板制成，中间不得开口（装砂瓦的例外），接缝处联接可靠。3.1.6砂轮的安全使用要求应符合GB2494的规定。3.2防护罩壁厚
3.2.1砂轮防护罩应优先选用抗拉强度不低于415N/mm2的压延钢板，其壁厚（圆周板厚度A及侧板厚度B见图3）可采用不低于表1所列数值：若选用焊接性能较好的Q235压延钢板时（抗拉强度为375~460N/mm2），其壁厚不应低于表1所列数值；当选用抗拉强度不低于415N/mm2的铸钢时，其壁厚不应低于表2所列数值；当选用抗拉强度不低于150N/mm2的灰铸铁时，其壁厚不应低于表3所列数值：当选用可锻铸铁时，其壁厚不应低于表1所列数值的2倍；当选用表1、表2、表3中未规定的材料或参数时，应经试验或采用其它验证方法证明安全可靠。图3
砂轮线速度
砂轮线速度
砂轮厚度
>50~100
>100160
>50100
>100~160
>50-100
>100~160
>160-200
>200~250
>250400
>400~500
>50~100
>100~160
>160~200
>200~250
>250400
> 400~500
砂轮厚度
>50~100
>100~160
>50~100
>100~160
>160-200
>200-256
>250~400
>400-500
≤150
≤150
JB4029—2000
砂轮线速度
砂轮厚度
>50~100
>100~150
>150~200
>200~250
>250~400
>400~500
JB4029-2000
砂轮外径
3.2.2采用两个及两个以上砂轮的磨床，在选择砂轮防护罩壁厚时，表1中砂轮厚H应按下列规定计算：a）采用图4方法安装砂轮时，砂轮厚度等于砂轮外侧面最大间距（H=H+H,+S，见图4);H
b）采用图5方法安装砂轮时，其砂轮厚度等于各砂轮厚度之和（H=H+H,+H，见图5）。H
JB 4029—2000
环带式砂轮防护罩的壁厚尺寸不得低于表4中所列数值。3. 2.3
砂轮外径
最小膝厚
3.3防护罩与砂轮的间距
>200600
> 600~750wwW.bzxz.Net
3.3.1防护罩与砂轮的间距按安装最厚砂轮时，砂轮卡盘外侧面与砂轮防护罩开口边缘之闻的间距应尽可能小，推荐不大于15mm。
3.3.2环带式砂轮防护罩内壁与砂轮圆周表面之间的间距应尽可能小，推荐小于15mm见图6中E）。3.4砂轮外露量
立轴平面磨床用的环带式砂轮防护罩，砂轮最大的外露量不得超过表5规定（见图6中C）装5
砂轮厚度H
>13-25
>25-50
> 50~75
>75~100
3.5磨削区开口角度
充许砂轮最大外露量C
砂轮防护罩用于磨削区的开口角度应为最小，按机床类别应符合表6的规定。在测量防护罩开口时，观测用的遮板或其它附加装置不应作为防护罩部分计算在内（该装置具有和防护罩尚等强度的除外）
4标志
磨削型式
外圆磨削
平面磨削
（卧轴式）
JB4029-2000
最大开口角度
4.1在砂轮罩的明显部位（一般置于活动板上）应设有砂轮旋转方向的安全标志，其安全标志的要求符合GB2894的规定。
2在砂轮罩上或使用说明书内应设有下列安全使用信息：a）活动板紧固后，才能启动砂轮旋转；b）砂轮旋转时，严禁打开活动板；c）最大砂轮直径，最大砂轮厚度，最高砂轮线速度等技术参数。
