JB/T 7154-1993
基本信息
标准号： JB/T 7154-1993
中文名称：轮式工程机械车轮用型钢 技术条件
标准类别：机械行业标准(JB)
英文名称： Specifications for steel sections for wheeled engineering machinery
标准状态：已作废
发布日期：1993-11-21
实施日期：1994-03-01
作废日期：2008-02-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：97742
标准分类号
中标分类号：工程建设>>施工机械设备>>P97建筑工程施工机械
关联标准
替代情况：被JB/T 7154-2007替代
出版信息
出版社：机械工业出版社
页数：6 页
标准价格：8.0 元
出版日期：2004-04-23
相关单位信息
归口单位：天津工程机械研究所
发布部门：天津工程机械研究所
标准简介
本标准规定了轮式工程机械车轮用型钢的型式与尺寸、技术要求、试验方法、检验规则和标志、包装、运输及贮存等。 本标准适用于轮式工程机械车轮用型钢。 JB/T 7154-1993 轮式工程机械车轮用型钢 技术条件 JB/T7154-1993 标准下载解压密码：www.bzxz.net

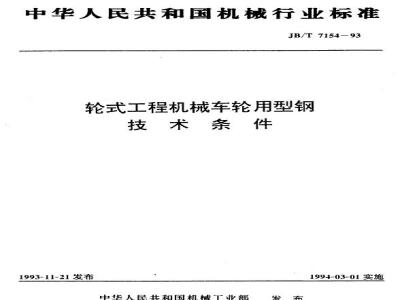

标准图片预览
标准内容
中华人民共和国机械行业标准
JB/T7154-93
轮式工程机械车轮用型钢
技术条件
1993-11-21发布
中华人民共和国机械工业部
1994-03-01实施
中华人民共和国机械行业标准
轮式工程机械车轮用型钢
技术条件
主题内容与适用范围
JB/T 715493
本标准规定了轮式工程机械车轮用型钢的型式与尺寸、技术要求、试验方法、检验规则和标志、包装、运输及贮存等。
本标准适用于轮式工程机械车轮用型钢。2引用标准
GB 228
GB 699
GB 1814
GB2101
钢的化学分析用试样取样法及成品化学成分允许偏差钢铁及合金化学分析方法
金属拉伸试验法
优质碳素结构钢
碳素结构钢
铜材断口检验法
技术件
型钢验收、包装：标志患及质量证明书的一般规定钢中非金属夹杂物显微评定方法GB10561
3型式与尺寸
锁圈的截面型式与尺寸应符合图1、图2的规定，3.1
机械工业部1993-11-21批准
1994-03-01实施
JB/T 7154 93
3.2锁模圈的截面型式与尺寸应符合图3、图4的规定。12±0
F0于12
4技术要求
4.1材料与力学性能
型钢所用材料与力掌性能应符合表1的规定。表1
型钢名称
锁带围
所用材料
注：50钢为热处理后力学性能指标。展服点6
≥375
抗提强度。
375~460
神长率，
4.2锁图，锁槽图的化单成分应分别符合GB699和GB700的规定，型帮的表面不允许有裂纹、结疤、折登和夹液、4.3免费标准下载网bzxz
交货状态
型钢应平直，不允许有弯曲现象。锁槽图横截面上的直线度（拱曲>误差不得大于1m1m。4.4
4.5型弯曲变形量或误差不得大于总长度的0.8%，4.6
塑钢的扭转变形量或误差不得大于2\/5m。型银不允许有明暴的与部祖转。1.7
JB/T 7154—93
型钢的两端切断后不允许有严重局部变形。4.8在型钢的斯面上，不允许有内眼可见的缩孔残余、分层、裂纹和类杂物。4.9
锁圈型钢的含氧化物与磺化物的级别均不得低于3.0级。型钢图弧与直线交接处应平滑。型钢表而粗精度R.值为50μm。
型钢的交货长度应符合以下规定。4.12.1
型钢总长度L按下式计算：
Lnl+100
式中：-倍尺基数，应为1.23、41-由用户确定.mm。
4.12.2型钢总长度的极限偏差为十50mm。5试验方法
以重量不超过30t为-批，逐批进行检验每批型钢的试验项目、取样部位及试验方法应符合表2的规定。表2
检验规则
拉伸试验
化学成分
非金属爽杂物
型式、尺寸、弯曲误差
担转误器
表面粗度
表面质量
样本大小
取样部分
不同根型钢
按GB222的规定
不同根型销
不同根型销
型钢出厂前应由轧钢厂质量检验部门接本标准进行检查。型钢应按批检查与验收。
型钢检验的取样数量应符合表2的规定。型钢的判定规则应符合GB2101的规定。对验收有特殊要求时，用户与制造厂商定。标志、包装、运输及贮存
型钢的标惠、包装应符合GB2101的规定。型钢在运输、贮存时严禁压弯·并应有防雨和防潮措施。试验方法
按GB228的规定进行
按GB223的规定进行
按GB10561的规定进行
按GB1814的规定进行
在平台上用通用量具或专月样板检查
用表面相稳度比较样块测量
附加说明：
JB/F7154-:93
本标准由机械工业部天滞工程机械研究所提出并归口。本标准由天津工程机械研究所、长城待殊钢公司机电轧钢厂、皮都工程机械销图厂负责起草。本标准主要起草人徐向善、主学品、肖泰幸。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
