中华人民共和国电子行业军用标准FL.0134
SI20568-96
指挥自动化系统监控分系统
通用规范
General specification for supervisorysubsystem of command automated system1996-08-30发布
1997-01-01实施
中华人民共和国电子工业部批准1范围
1.1主题内容
1.2适用范围
2引用文件
3要求
3.1合格鉴定
通信接口
电网适应性
电磁兼容性
可靠性
维修性
安全性·
随机备份件
随机文件·
环境适应性
4质量保证规定
4.1检验责任
检验分类
检验条件
鉴定检验
质量一致性检验
交付系统…
包装检验
4.8检验方法
5交货准备
6说明事项
6.1术语
附录A故障检测与诊断定位的容错技术(参考件)次
TYKAONKACa-

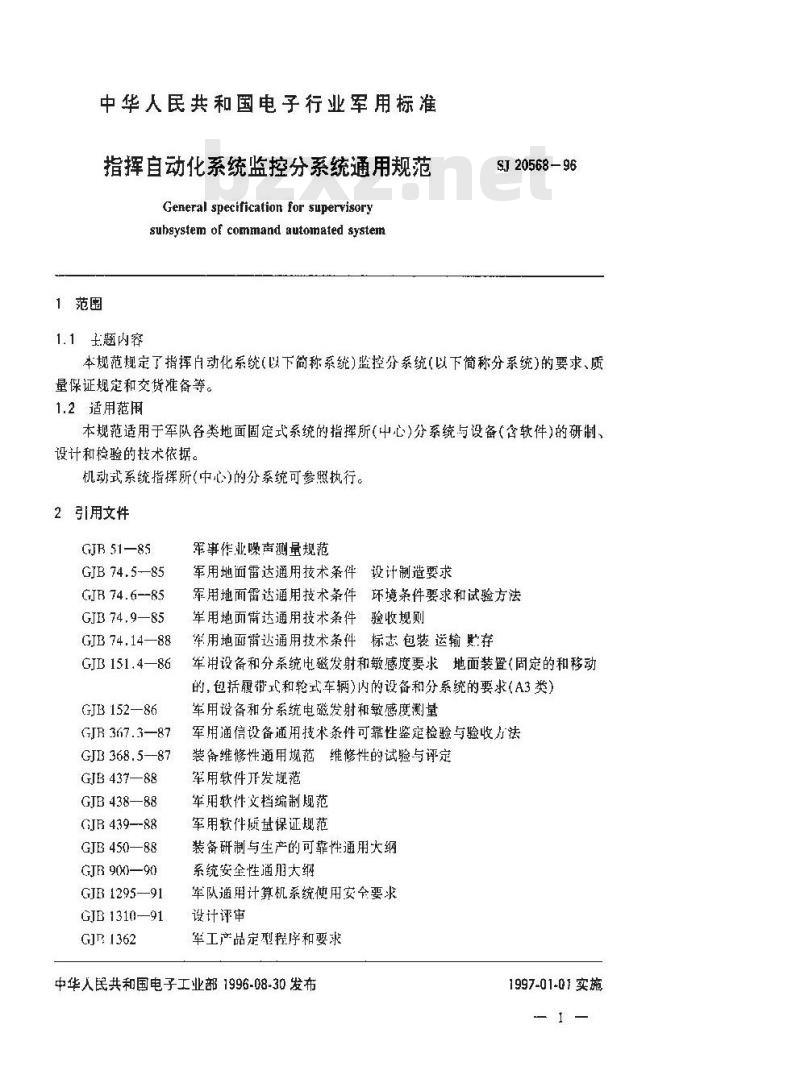

中华人民共和国电子行业军用标准指挥自动化系统监控分系统通用规范General specification for supervisorysubsystem of command automated system1范围
1.1主题内容
SJ 20568 96
本规范规定了指挥白动化系统（以下简称系统）监控分系统（以下简称分系统）的要求、质量保证规定和交货准备等。
1.2适用范用
本规范适用于军队各类地面固定式系统的指挥所（中心）分系统与设备（含软件）的研制、设计和检验的技术依据。
机动式系统指挥所（中心）的分系统可参照执行。2引用文
GJR 51—85
GJB 74.5-85
GJB 74.6--85
GJB 74.985
GJB 74.14—88
GJB 151.4—86
GJB 152—86
GJR 367.3—87
GJB 368.5—87
GJB 437—88
GJB 43888
GJR 439--88
GJB 45088
GJR 9(00—90
GJB 1295—91
GJB 1310—91
GJP 1362
军事作业噪声测量规范
军用地面雷达通用技术条件设计制造要求军用地面雷达通用技术条件环境条件要求和试验方法军用地而需达通用技术条件，验收规则牵用地面雷达通用技术条件：标志包装运输既存军用设备和分系统电磁发射和敏感度要求地而装置（固定的和移动的，包括履带式和轮式车辆)内的设备和分系统的要求（A3类）军用设备和分系统电磁发射和敏感度测量军用通信设备通用技术条件可靠性鉴定检验与验收力法装备维修性通用现范维修性的试验与评定军用软件开发规范
牢用软件文档编制规范
军用软件质基保证规范
装备研制与生产的可靠性通用大纲系统安全性通月大纲
军队通用计算机系统便用安全要求设计评审
军工产品定型程序和要求
中华人民共和国电子工业部1996-08-30发布1997-01-01实施
3要求
3.1合格鉴定
SI 20568—96
按本规范提交的分系统应是经鉴定合格或定型批准的产品。3.2设计
3.2.1分系统应完成的任务：
1：监控、记录系统运行状况和设备的工作状态；统计系统信息流量，记录系统运行参数：b.
定位并报告系统故障；
d.提供系统统一时钟、大地地理定位信息；e.对系统运行环境进行监测。
3.2.2分系统组成如下：
分系统基本组成模式如图1所示，由处理控制，通信、记录和友好的人一机通信以及显示装置红成,还可以具有声、光、电为界面的部件。其中人机通信、I/0管理、处理控制、显示装置为基本要素，其他部分根据系统的规模和任务，确定监控分系统的功能、性能，参照图1进行剪裁。
人一机通信
模拟量
数字量
1/0管理
多路通信
处理控制装置
远程通值
显示装置
声、光、电装置
图 1监控分系统基本组成模式示意图3.2.3分系统监测工作如下：
、对系统的工作方式、系统运行状态、通信约定进行监测；b。对系统的主要设备、下属设备、无人值卒设备的运行状态进行监测：c.对系统运行环境进行监测。
3.2.4分系统应进行如下控制：
对系统各主要设备进行进人，退出、故障处置、状态修复、元余设备切换、系统结构重组控2
TKAONKAca-
SJ 20568—96
3.2.5分系统对各类状态进行分类统计，存档、输出，也可作为历史资料存档保存，用户需要时调用打印输出。
3.2.6分系统应提供系统统一时钟和大地地理定位信息3.2.7分系统应定位并报告系统故障，要求如下：8、系统诊断分为三级：系统级、一级受控对象级、设备级；b．分系统诊断的任务主要在系统级、一级受控对象级；c.设备级应具有设备的诊断测试、机内自检装置。3.2.8分系统的电磁兼容性设计应符合GJB151.1第7.1~7.2条的要求3.2.9应根据系统总体要求和分配的可靠性指标，按照分系统的条件和功能进行可靠性设计。
可靠性设计前应制定可靠性保证大纲，可靠性保证大纲的制定应符合GJB450的有关规定。
关键部件可采用究余设计。
当分系统出现故障时，不能影响应用系统的工作。3.2.10分系统的维修性设计应符合相应系统的维修性设计要求。3.2.11分系统软件开发应符合GJB437的有关规定；软件文档编制应符合GJB438的有关规定：软件质量保证应符合GJB439的有关规定。3.2.12设计中应充分运用人一机一环境系统工程设计准则。人一机一环境系统工程设计应符合GJB74.5第1.4条的规定。
3.3功能
3.3.1监测
a。主动式：分系统定期对一级受控对象的设备进行应答测试；分系统不定期对一级受控对象的设备进行应答测试；b．被动式：一级受控对象定期向分系统报告设备运行状态；…级受控对象的设备状态变化时应向分系统报告；心。对系统运行环境如：温度、湿度、灰尘、火警以及电网进行监测。3.3.2控制
避：硬件控制
通过通信接口或硬件控制单元发送控制电平，由控制单元对设备实行控制：b.软件控制
通过通信或网络接口进行控制信息的传输，对一级受控对象的设备进行控制；c，基于故障检测与诊断技术的容错处理实行控制(见附录A)。3.3.3分类统计、存档、输出
对系统一级受控对象的设备状态统计存档，还包括设备每天的无故障工作时间和故障时问的统计，以便进·步利用设备失效率推理系统故障发生的概率。状态报告输出可通过屏幕显示、打印、声光报警。屏幕显示要求图文并茂。能生成全系统的逻辑连接图、设备配置图，指挥席位布局图和通信线路状态图，并能实时、直观地显示状态变化情况。
3.3.4定位并报告系统故障
—3—
SJ20568-96
a，定位方式可以是联机是位或脱机定位；。故障的正确检测率、故障的滞报率和误报率应满足系统战术技术指标的要求：心，故障报告时延、状态查询时间间隔，状态定时报告时问间隔由系统战术技术指标规3.3.5时钟和大地地理定位信息
分系统时钟和大地地理定位信息设备应向一级受控对象发送时钟信息和大地地理定位信息，并能对全系统进行校对，发送方式及间隔时间应满足系统战术技术指标的要求。3.4通信接口
通信接口采用RS一232C标准，根据系统需要选择适应的通信协议，明确建链、断链关系和信道参数、信息格式的约定；采用标准的网络对外连结，支持多种通用的网络协议。3.5噪声
分系统设备所产生的噪产，应符台系统对噪声的统一要求，其体内容由产晶规范规定。3.6电网适应性
分系统应能适应交流电电网供电电压变动幅度不超过额定值的二10%；频率偏差不超过标准频率50Hz的土IHz的变化，
3.7电磁兼容性
分系统设备应满足：
。辐射干扰的产生及防护应符合GJB151.4第15条的规定；h，对传导干扰的产生及防护符合GIB 151.4第15条的规定；c，自身不得有超过100e的磁场泄漏。3.8可靠性
平均故萨间隔时间(MTBF)下限值（1)应满足系统要求，具体指标由产品规范规定。3.9维修性
平均维修时间(MTrR)应不大于20min。3.10安全性
a，应有人身安全保护措施、过荷限流保护装置、断电保护装置；建立病毒防范措施，如强软件膏理，设置数据使用权限，防止越权行为；b.
c，分系统接地必须满足系统对接地的统一设计要求；.有关安全性的其他要求参照GJB900和GJB1295的规定执行。3.11随机备份
为保证分系统正常运行、维护、检修，分系统应提供关键件、自检软件、关键软件、维修专用仪表工具等备份件。对数量大的同类型设备、部件和器件应按一定的比例备份。3.12随机文件
随机文件应包括技术说明书、使用说明书、维护手册、合格证、履历书、外购配置设备使用资料汇集册、电原理图、逻辑原理图、电缆连接图、备附件及工具汇总表、成套运用文件清单、成套设备及备件附件明细表及装箱单：软件按GJB438标准执行。3.13环境适应性
3.13.1低温
低温环境条件要求应符台GJB74.6第7.1条的规定。3.13.2高温
HTKAONTKAca
SI 20568 --96
高温环境条件要求应符合GJB74.6第4.1条的规定。3.13.3虚热
湿热环境条件要求应符合GJB74.6第6章的规定。3.13.4低气压
低气压环境条件要求应符合GJB74.6第4.1条的规定。3.13.5套菌
对于经防霉处理的易霉材料,应符合GJIB 74.6第11 章的规定。4质量保证规定
4.1检验责任
除合同或订货单另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对规范规定的任一检验项目进行检查。4.1.1合格责任
分系统必须符合本规范第3章和第5章的全部要求，本规范中规定的检验应成为承制方整个检验体系或质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的分系统符合合同要求。质量一致性抽梯不允许提交明知有缺陷的分系统，也不能要求订购方接收有缺陷的分系统。4.2检验分类
检验分为：
a、鉴定检验：
b，质量一致性检验。
4.3检验条件
4.3.1检验的标难环境条件
检验的标准大气条件应符合 GJB 74.6 第 3. 1. 1 条的规定。4.3.2检验设备和仪器仪表准确度检验设备和仪器仪表准确度应符合GIB74.6第3.1.3条的规定。4.4鉴定检验
分系统定型时应进行鉴定检验。4.4.1检验项目和顺序bzxz.net
除另有规定外，检验项目按表1的规定,检验顺序由产品规范规定。4.4.2样品数量
每个分系统应进行鉴定检验。
4.4.3检验方式
分系统鉴定检验按 GJB1362第 4章、第 5章的有关规定执行。4.4.4合格判据
当所有检验项目均满足第3章和第5章要求时，则判为鉴定检验合格。如果任何一个检验项目不符合规定的要求，则应暂停检验，承制方应对不合格项目进行分析，找出缺陷原因并采取纠正措施后，可继续对不合格项目及相关项目进行检验。若所有检验项目都符合规定的要求，则仍判为鉴定检验合格：若继续检验仍有某个项目不符合规定的要求,则判为鉴定检验不合格。
4.4.5监定合格资格的保持
SJ 2056896
承制方为保持鉴定含格资格应提供合格认证。4.5质量一致性检验
4.5.1检验的分组
产品的质量一致性检验一般分为 A、CD三组。4.5.2A组检验
捡验项目
格验项目
分类统计、存档、输出
定位并报告系统
时钟和大地地理定位信息
通信接口
电网适应性
电磁兼容性
维修性
安全性
随机备份
随机交件
低气压
质量一致性试验
注；\○\为必做项目；\^\为选做项目；\一\为不做项日。4.5.2.1检验项目和顺序
除另有规定外,A组、B组检验项目和顺序按表1的规定。4.5.2.2产品的提交
要求的章条号
检验方法
的章条号
除另有规定外,A组检验在承制方进行。承制方应为订购方提供有关技术资料和检验所必须的设备、仪表、工具和场地。——
TTKAONKAa-
SJ 20568 -96
分系统应成套提交并经承制方质量检验部门检验合格，并附有质量管理部门签署的交验通知单和测试记录。
4.5.2.3检验样本
A组检验应进行全数检验。
A组检验在承制方配合下采用与系统联试的方法，由订购方进行。4.5.2.4合格判据
A组检验的质量判定应按照GJB74.9第4.6条和4.7.1条的要求在订货合同中明确规定。缺陷等级的判定参照GJB74.9附录B(参考件)由产品规范规定。4.5.2.5问题处理
A组检验的质量判定参照（JB74.9第4.7.1.8条的规定在产品规范中明确规定。4.5.2.6样本处理
除另有规定外.检验样品的处理按GIB74.9第5章的规定进行。4.5.3C组检验
4.5.3.1检验的项月、顺序和方法检验的项目、顺序和方法应按表2的规定进行。4.5.3.2检验周期
检验周期由承制力和订购方共同协商确定，如无特殊规定，一般为疑批进行一次。4.5.3.3检验样本
除另有规定外，C组检验样本应从A组检验合格的产品巾随机抽取。当批量不少于5套时，应至少抽取1套进行检验，批量少于5套时，抽取数景由承制方和订购方协商确定。C组检验在承制方配合下采用与系统联试的方法，由订购方进行。4.5.3.4合格判据
C组检验的质量判定应按照GJB74.9第4.7.3.6条的要求在订货合同中规定，缺陷等级的判定参照GJB74.9附录B(参考件）由产品规范规定。4.5.3.5间题处理
C组检验结果的处理应符合G[B74.9第4.7.3.9条的规定。4.5.4D组检验
4.5.4.1检验项目、顺序和方法
检验项目、顺序和方法应按表2的规定进行。4.5.4.2检验周期
D组检验的周期由承制方和订购方协商确定。如无特殊规定，一般为每批进行一次。4.5.4.3检验样本
D组检验的样本应从A组和C组检验合格的样品中随机抽取。样本数量在合同或产品规范中规定。
D组检验的试验力法，应由产品规范规定。4.5.4.4问题处理
D组检验结果的处理应符合GJB74.9第4.7.4.6条的规定4.5.5不合格
如果样本米通过C组或织检验，则应停止验收和交付。承制方应将不合格情况通知合格鉴定单位，在采取纠正措施后，应根据鉴定机构的意见，重新进行全部试验或检验，或只对不7
SJ20568-96
合格项目和相关项目进行试验或检验，若仍不合格，则应将不合格情况通知鉴定机构。4.6交付系统
分系统通过系统检验、联试后，如果认为分系统考核合格，系统将予以认可（戴开具书面合格证)。可随系统交付。
4.7包装检验
包装检验规则应符合GJB74.14第9章的规定。4.8检验方法
4.8.1设计
按照3.2的要求，参照GJB1310的规定对设计进行评审。4.8.2功能
4.8.2.1监测
。对分系统和一级受控对象间的询问和应答进行监测；状态报告在分系统内进行模拟逐项监测；
b，在系统内按系统考核大纲实时遥项监测：c运行环境逐项实地监测。
4.8.2.2控制
在分系统内按照设计的控制项目进行模拟监测；在系统内按系统考核大纲实时逐项监测。4.8.2.3分类统计、存档、输出
对统计项目、存档内容、输出格式逐项进行输出目测和监听（语言、报警信号）监测。4.8.2.4定位并报告系统故障
分系统定位(脱机定位)按项月进行模拟，监测时延、时间间隔；系统定位（联机定位）按项目进行实时逐项监测，统计时延、时间间隔：统计故障的正确检测率,故障的漏报率和误报率。4.8.2.5时钟和大地地理定位信息分系统内进行模拟检验；
系统内根据发送方式、间隔时间，全系统进行校对。4.8.3通信接口
运行通信接口检测软件，对通信协议、建链、断链、信道参数、信息格式的约定以及网络连接、协议、工作方式等进行测试，发现错误应进行更正，再进行监测，直至符合要求为止。4.8.4噪声
按GJB51中规定的方法进行检验。4.8.5电网适应性
按交流电源电压变化为标称值的±10%和频率标准值50Hz的=1Hz最恶劣组合条件对分系统进行检验。每种组台检验时间大于或等于 5min,设备应能正常工作。4.8.6电磁兼容性
电磁兼容性按GJB152中规定的方法进行检验。4.8.7可靠性
按GJB367.3中规定的方法和系统考核大纲的方法进行检验。4.8.8维修性
按GJB368.5中规定的方法和系统考核大纲的要求进行检验。81
TTTKAONTKAca-
4.8.9安全性
SJ 20568 96
安全性检验参照GJB900和GJB1295规定的方法和系统考核大纲的要求进行。4.8.10随机备份
采用目视法，按照合间要求对照实物遥项核对检查。4.8.11随机文件
采用目视法，按照合同要求进行检查。软件按GJB 438的要求进行检查：4.8.12环境要求
4.8.12.1低激
按GJB74.6第7章的试验方法进行。初始捡测、中间检测和最后检测项目从表1中选取，具休项H由产品规范规定。
4.8.12.2高温
接GIB74.6第4宽的试验方法进行，初始检测、中间检测和最后检测项日从表1中选取,具体项「山产品规范规定。
4.8.12.3混热
接GB74.6第6竞的试验方法进行，初始检测、中间检测和最后检测项口从表1中选取，具体项目由产品现范规定：4.8.12.4低
按GJB74.6第5章的试验方法进行，初始检测、中问检测和最后检测项日从表1中选取，具体项目出产品规范规定。4.8.12.5灌菌
按GJB74.6第11商的试验方法进行。初始检测和最后检测项目以表1中选取，具体项月由产品规范规定，
4.8.13包装
包装检验按GJB74.14第8章规定的方法进行。5交货准备
分系统设备的包装和运输、贮序应符合GJB74.4第5章、第6章和第7章的要求。6说明事项
6.1定义
6.1.1 术语
61控系统sunervisory Suissler是指在线监测和控制系统的行状态这设备的集合。6.1.1.2系统诊断systen liagslics对指挥白动化系统逊行存线测试、放障定位。6.1. 1.3 一级受控对象 first controlled objecl与监控分系统有百接通信跌系的设备或部件。6.1.1.4链路 rhain circcit
以级受控对象为中心，信息传输的路径。9
6.1.1.5链点 chain point
SJ20568-96
链路上的可测点(或观察点)、可维修单元。6.1.1.6状态 status
链点的种态势。
6.1.1.7控制律conirol law
完成特定的控制功能的一组\指令集”。 10
TKAONKAca-
