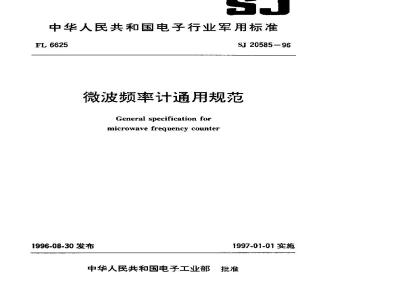

中华人民共和国电子行业军用标准FL6625
SJ20585-96
微波频率计通用规范
General specification for
microwave frequency counter
1996-08-30发布
1997-01-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准微波频率计通用规范
General specitication for
microwave freguency counler
１范围
1.1主题内容
本规范规定了军册微波频率计的要求、质量保证规定和交货准备等。1.2 适用范围
本规范适用十军用微波颜率计(以下简称仪器）。2 引用文件
GR 3047.6—86
GB6592—86
电子设备台式机箱基本尺寸系列电-了测量仪器误差的一般规定
CB/T15151:1-94频率计数器通用技术条件GB/T15151.2—94频率计数器测试方法SI 2259-82
SI 20369—93
SJ 20370--93
SJ 20371—93
SJ 20372—93
SJ20373—93
SJ20374—93
ST 20375—93
SJ 20376-93
SJ 20377—93
3要求
3.1合格鉴定
子测量仪器随机技术文件的编制军用电子测试设备通用规范总则SJ 2058596
设计和结构的基本要求
军用电子测试设备通用规范
车用电子测试设备通用规范
电源要求和试验方法
军用电子测试设备通用规范
环境要求和试验方法
安全要求
军用电了测试设备通用规范
电磁兼容性要求和试验方法
军诈电子测试设备通用规范
可靠性试验要求和方法
军用电子测试设备通用规范
范识划标志包装要求
军用电子测试设备通用规范
军用电了测试设备通用规范
质量保证规定
按本规范提交的仪器应是经鉴定合格或定型批准的产品.3.2设计与结构
3.2.1按SI20369中1.4条规定。仪器为Ⅱ型没备：除非详细规范另有规定，仪器使用环境级别应为6级。仪器的机箱可采用B式或F式机箱。机箱的颜色出详细规范规定，或按订中华人民共和国电子工业部1996-08-30发布1997-01-01实施
ITKAONKAca-
购方(合同中)规定的颜鱼。
SJ20585-96
3.2.2仪器的机箱尺寸应符台 GB3047.5规定的机箱基本尺寸系列。B式或F式机箱要求应符合 SJ 20370附录 A的要求。3.2.3仪器结构的设计应符合SJ20370的第4章、第5章的要求，采用印制电路技术，采用大规范集成组件及采用微电路技术。3.2.4仅器应进行电磁兼容性设计，符合S20374中的5.3.2条的要求。3.2.5仪器应进行人机工程设计,符合 ST 20370 中的5.1.4.1条的要求。3.2.6仪器的机械设计应包括热设计，符合SI20370中的5.1.5.1条的要求。3.2.7仅器的紧固件设计应使零件、部件和元器件的安装紧国，符合S20370中的5.1.5.7茶的要求。
3.2.8仪器的电气设计应设有机内的测试校正功能，自测试(自检)和自诊断功能，符合SI20370中的 5.1.5.9的要求。
3.2.9仪器的电气设计中应具有最大烧毁输入电平的保护装置，应设置熔断器或断路器等保护装置，并进行接地设计、阳抗臣配设计和安全性设计，符合 SI20370中的5.1.6条的要求。3.2.10仪器可选的接口功能有R.S—232接口或（和）IEEE—488接口功能，符含SI20370中的5.4亲的要求。
3.2.11外观与装配要求为仪器结构应完整：仪器表面应无明显机械损伤和涂覆破损，仪器的标志，符号与文字应清所端正；仪器各控制和操作部件应安装正确、牢固，操作灵活可靠。3.3外形尺寸
应在详细规范中规定仪器外形尺寸：i（mm）×hmm）x（mm）（具体数值）3.4重量和机城稳定性
应在详细规范中规定仪器的重量约（具体数俏)kg。仅器有主机、插入单元、附网装置时，应分别给出革量值。
仪器的机械稳定性应符合SJ20370的5.6.4条的要求。3.5标志
应符合 SI 20376 中 5. 1.3条1型测试设备的标患规定a：仪器的型号利名称：
b，仪器使用的环境级别：
C输入功率、电压（需要时表明满负载电流，频率和和位要求）；d，承制方名称，商标，制造年、月、口及序号；仪器的警告标志，面板标心和标志牌的要求应按SJ20376中的5.1.3条的规定。3.6电源
应在详细规范中规定仪器的最大功耗：仪器的外部电源应是交流电50Hz、单相220V。输入电压变化允许范围应是额定值的±10%，频率变化允许范围应是额定值的土5%，波形特性在符合SI20371的5.1.2.1.3情况下，对仪器性能没有影响，除非详细规范中另有规定，仪器交流供电的瞬态条件及电源的中断应符合ST20371的5.3.2.2和 5.3.2.3 条的要求。3.7安企
仅器的安全要求应符合ST20373的5.2条的要求。3.7.1仪器的防击
SJ20585-96
应按SI20373的5.3.1.1条和5.3.1.2条规定。3.7.2开路电压和电流
仪器工作时间，仪器的任何可触及部位与地之间或与其它可触及部位间的开路电压值：交流有效值：30V(锋值42.4V);
直流：
60V。
当测得开路也压值超过.述规定值时，应进行漏电流测量，其漏电流值不应超过3.5mA。3.7.3 辐射
应符合SI20373中的5.1.3.2条的要求。3.7.4噪声和超声压
应符合SI20373中的5.1.3.5条的婴求。3.8可靠性
应符合SI20375第4章、第5章中Ⅱ型测试设备的可靠性要求，可靠性指标为MTBF(m)22000h。
3.9电磁兼容性
应符合SJ20374的5.3.2条的ⅡI型测试设备的要求，只体项目由详细规范规定，3.10维修性
应衍合SI20370的5.7条的维修性要求和易接近性要求，具体项目由详继规范规定。3.11环境适应性
3.11.1应符合SI20372中使用B式或F式机箱的Ⅱ型仪器的环境级别6级的要求（见表1)
3.11.2特殊环境条件适应性中的霉菌、盐雾、易爆性人气、砂尘、日光辐射等试验根据订购方需求按520372的5.6.5.7,5.8,5.9,5.10条的要求，在详细规范中规定。3.12随机文件
应符合SI2259的要求，有使用说明书、装箱单，必要时还应有履历书、修正表和曲线图、缔修说明书、指令/程序卡。
3.13包装
应按 SI20376中的第5.2条的包装要求，3.14预热时间
应按 SI 20372 中 4. 1 条的规定,为 20mine表1
温度/湿度
！非上，
(- 40 ~70)t
工作：
(10~ 30]t: 95% 1 5%RH
(31 ~40)C 75% =5% RH
95%±5%RH,30C以上极限为75%±5%RH贮存：-40℃
贮存：70℃
工作：10℃
工作;40℃
SJ20372中
章条号
HKAONKAca-
温度冲击
低气压
正孩振动
随机振动
来紧固货载弹跳
机械神击
SJ20585-96
续表1
按本表一项规定的工作极限温度非工作：57kPa（4570m）；
工作:70kPat 3050m)
频率：5~55Hz1
加速度：(0.16-19.96）m/s2
根据订购方需要制定
根据订购方需要制定
1按S120372中第5.4条中的功能冲击，！倾斜跃落，运输跌落和强冲击要求；接 SJ 20372中第 5.5条中的表 9的B式机箱的滴雨要求
SJ20372中
章条号
当晶体振荡器的电源与仅器主机电源分开时，仪器的晶体振荡器预热时间应在详细规范中另行规定，并保证具有长期工作的能力。3.15性能特性
3.15.1频率测量范用
应在详细规范中规定频率测量范围。仪器可有多个输入通道，分别命名为通道I，通道Ⅱ频率范围可以分段表示。
输人I: 10~1500MHz;
输人 IⅡ:520MHz~-40GHz.
3.15.2灵敏度
应在详细规范中以正弦波输人电平值按式(1)表示：#×0.(1mV(有效值)
式中:n 为 1~10000 的整数。
允许分频段表示，对1GHz以上频段必须注明相应的灵敏度毫瓦分贝值(dF3m)。3.15.3最大翰入
应在详细规范册按式(2)表示：
式中，”为1～100的整数;或换算成毫瓦分贝值，3.15.4最大不烧毁功率
应在详细规范中规定最大不烧毁功率值或平值，以毫瓦（mW）或以毫瓦分贝值（dBm）表示，有多个通道的仪器，应表明每个通道的允许值。3.15.5输人阻抗
输入电阻应以502标称俏）表示，或以不小于1M2，不小于500k，不小于100k2表示。14
SJ 20585-96
输人电容应以不大于n×5pF(n为120的整数)表示3.15.6电压驻波比
应在详细规范中表明电压驻波比值，可以分频段表示。3.15.7波形适应性
仪器应能适应调幅度为30%的正弦信号，（其包络谷值应大于灵敏度值）。3.15.8准确度
仪器的准确度以式(3)表示：
±m个数字±时基误差
式中:ri 为 1~9 的整数。
3.15.9分辨率
仅器的分辨率以式(4)表示：
土m个数字
中;m 为1~9 的整数。
3.15.10间门时间
仪器应至少有以下两种阐门时间：0.1s.1sc3.15、11显示
·（3)
仪器可配置各类显示器件。仪器面板上显示器应在与面板的垂直线45张角内，距离1m处能清楚地读数，字符应是水平成行的单面数字显示：测量单位显示应在Hz,kHz，MHz,GHz中选择
显示器应能指示测量正在进行，显示器应对数值前无效的零值消隐。显示可有记忆或不记忆方式，当最大数值超溢出时，应有溢出显示指示。3.15.12自检功能
仪器应具有自检功能。
3.15.13 时基
应在详细规范中规定下列数值，a.标称懒率：10,5IMHz或100kHzb老化率：每日（周、月或年）不大\×10-\（可取1,3.51#可取5～15内的整数。
必要时可以规途晶体振荡器的率温度变化.频率电压变化，频率负载变化，开机特性，日频率稳定度（日频率波动），秒频率隐定度，频率雅确度，频率调整范围，频率重现性等要求，由详细现范规定
3.15.14标准频率输出
应在详细规范中规定标准频率输出的颗率（5.MHz，10MHz或时基标称频率）和电压（在500负载上的电压有效值)。
3.15.15外频标输入
应在详细规范中规定在输入阻抗不小1kn时，对外频标输人的频率和电压要求。3.15.16其它性能特性
为特殊用途设计的微波频率计可在详细规范中规定本规范中未作规定的其它性能特性要51
HTKAONTKAca-
4质量保证规定
4.1检验贡任
SJ20585--96
除台间或订单中另有规定外,承制方应负责完成本规范规定的所有检验。必要时,订购方或上级鉴定机构有权对所述的任一检验项目进行检查。4.2合格贵任
仪器必须符合本规范第3章和第5章规定的所有要求。本规范中规定的检验应成为承制方检验体系或质量保证大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符台台同要求。质量--致性抽样不充许提交明知有缺陷的产品，也不充许要求订购方接收有缺陷的产品。4.3检验分类及试验项目
4.3.1检验分类
本规范规定的检验分为：
a、鉴定检验：
b。质量一致性检验，
4.3.2检验分组和检验项目
按SI20377中5.1.2条的表1的规定，4.4检验条件
4.4.1试验的标准大气条件
a. 温度:15~35T;
b.相对湿度20%~80%；
气压：试验场所的气压。
4.4.2仲裁的标阵大气条件
a，温度：23±2℃；
b，相对湿度：50%±5%：
c，气压:86-106kPar
4.5鉴定检验
4.5.1检验项目和顺序
应按表 2 中现定,其顺序按 A组至 C 组,D组至 E组进行,C组与 D组可以同附进行。4.5.2抽样方案
4.5.2.1A组检验
随机抽取5台样机进行。
表2鉴定检验
检验项口
设计与结
外与装配
外形尺寸
重量与死械稳定性
章条号
愉验方法
章条号
检验分组
检验项目
噪声和超声压
可靠性
电磁兼容性
维修性
环境适应
特殊环境适应性wwW.bzxz.Net
殖机文件
！包装运输
预热时间
频率测量范围
灵敏度
最大输人
最太不烧毁功率
输入随抗
电压独跛比
波形透应性
推确度
分辨率
闸门时间
自检功能
标准额率输出
外频标输入
注“\-
一表示必做项目：
\○\表示选项片·
表示不做项目。
4.5.2.2B组检验
章条号
SI20585-96
续表2
检验方法
章条号
4.8.11.1~
4.8.11.11
4.8.11.12
4.8. 15.2
4.8.15.10
4.8.15.11
4.8.15.12
4.8.15.13
4.8. 15.14
4.8.15.15
检验分
TTKAONKAa-
SI205B5-96
在已通过A组检验的5台样品1进行。4.5.2.3C组检验
在已通过A组和B组检验的样品中抽样3台进行。4.5.2.4D组检验
在已通过 A 组和 B组检验的样品中抽取 2 台进行。4.5.2.5F组检验
在已经通过D组检验的样品中抽取，当E组检验的数量超过D组检验的数量时，增加的台数可以从通过C组检验的样品中抽取。维修性试验：在1台样品上进行；a
噪声(声鹿)和超声压试验;在2台样品上进行：尺寸和重量：在2台样品上进行：机械稳定性试验：在2台样品上进行：d.
辐射试验：在2台样品上进行；
包装检验在2台样品上进行，
F组检验
在已通过性能特性检验的5台样品上进行。4.5.3鉴定检验合格判据
A至E组捡验和试验结果均符合本规范和详细规范的要求，且F组检验根据试验案，按S20375的5.9条和5.10条规定判决为接收，应判鉴定检验为合格。A组至E组检验按表4规定出现致命缺陷或严重缺陷时，或F组检验判为拒收，应判鉴定检验为不合格。
4.6质量·致性检验
4.6.1检验项山和顺序
按表 3 中规定,其顺序按 B组至 C组,ID组室 E组进行,C组可与 D组同时进行，表3质量一致性检验
检验项月
设计与结构
外观与装配
外形尺寸
重量与机械稳定性
噪声柯超声压
可辈性
电磁兼容性
细修性
章条号
检驼方法
章条号
梭验项】
环境适应性
持殊环境适应性
随机文件
包装运输
预热时间
频率测量范围
灵敏度
最大输人
最大不烧毁功率
输人阻抗
电压驻波比
波形适应性
准确度
分辨率
间门时间
自检功能
标璀频率输出
外频率输人
注：\”——表示必做项月：
\○\—一表示选做项目；
表示不做项目：
4.6.2A组检验
4.6.2.1抽样方案
章条号
SJ20585-96
续表3
检验方法
章条号
4.8.11.1 ~
4.8.11.11
4.8.11.12
4.8.15.10
4.8. 15.11
4.8.15.12
4.8.15.13
4.8.15.14
4.8.15.15
每批产品均应按表3规定逐台进行检验。批质量：每百单位产品缺陷数不得大于15。h
其中轻缺陷数不大于10：
严重缺陷数不于 5。
4.6.2.2接收判定数
每百单位产品，根据检验结果累计缺陷数不超过15，且不山现致命缺陷，则判该批产品A组检验合格。
TTKAONKAa-
SJ20585-96
检验中出现严重缺陷时，拒收该单位产品，充许修复后，重新交付检验。检验中出现致命缺陷时，应拒收该批产品。查明原因，采用纠正措施后重新检验。4.6.3B组检验
4.6.3.1抽样方案
应在通过A组检验的产品中按SJ20377的5.3.3.1规定进行。采用待殊检查水平S一3,严重缺陷AQL为4.轻缺陷AQL为10,或根据产品复杂程度在详细规范中具体规定。4.6.3.2接收判定数
根据试验结果，按抽样方案进行判定。当缺陷数不大于接收判定数，则判B组检验合格，将批中不合格品修复后继续试验;当缺陷数大于接收判定数时，判该批产品B组检验不合格。4.6.4C组检验
批量生产的产品，其生产间断时间大于六个月时，每批都应进行C组检验。连续生产的产品，每年应进行一次C组检验。改变主要设计工艺、元器件及材料时需进行C组检验。4.6.4.1抽样方案
应在通过A组、B组捡验的产品中按SI20377的5.3.4.1规定随机抽取。采用特殊检查水平 S一L,严重缺陷AQL.为6.5,轻缺陷AQL为25,或根据产品复杂程度在详细规范中具体规定。
4.6.4.2合格判据
根据试验结果，按抽样方案进行判定。当缺陷数不人于接收判定数时，则判C组检验合格，将批中不合格品修复后继续试验；当缺陷数大于接收判定数时，判该批产品C组检验不合格。
4.6.5D 组检验
4.6.5.1抽样方案
D组撤验的样品应在通对A组和B组检验的产品中随机抽取,其抽样方法4.6.4.1条。
4.6.5.2合格判据
特殊环境试验的合格判据同4.6.4.2条（也可由详细规范另作规定)。电磁兼容性试验的合格判据按SI20374的5.3.2和5,4.2条规定进行试验，有一项不合格，应拒收该批产品。
4.6.6E组检验
4.6.6.1抽样方案
E组检验的品应在已通过A组和B维检验的第一生产批的产品中随机抽取，抽样按下列要求：
a.维修性试验：抽取1台;
b，噪声（声压)和超声压试验：抽取1台：c。尺寸、重量抽取1台：
d、机械稳定性试验：抽取1台：e，辐射试验:抽取1台：
f．包装检验：抽取2台；
4.6.6.2接收判定数
在详细规范中规定。当噪声（声压）和超声压试验，或辐射试验不合格时，应拒收该批产 10 —
4.6.7F组检验
4.6.7.1抽样方案
SI 20585-96
F组检验的抽样按SJ20375的5.3条要求进行，一般为10台。4.6.7.2接收判定数
可靠性试验的判定应根据试验方案和SI20375中5.9条的失效判据和5.10条的接收与拒收的判定数要求，在详细规范中规定。4.6.8质量一致性检验的接收判定数每组检验均应符合本规范和详细规范要求，（除非订购方另有许可）A组至E组的捡验均应合格，F组检验判为接收，则质量一致性检验含格。否则，判为不合格。4.6.9缺陷分类
缺陷分类见表4。
表4缺陷分类
4.7包装检验
要求章条号
检验的项围
外观与装配
噪声和超声压
预热时间
预率测量范围
灵敏度
最大人
最大不烧毁功率
输入阻抗
电压驻波比
波形适应性
准确度
分辨率
佩门时间
自检功能
标雄频率输出
外颜标输人
检验方法章条号
4.8.15.10
4.8.15.11
4.8.15.12
4.8.15.13
4.8.15.14
4.8.15.15
缺陷分类
轻缺陷
轻缺陷
致命缺陷
致命缺陷
致命缺陷
轻缺陷
轻缺陷
严重缺陷
严重缺陷
严重缺陷
轻缺陷
轻缺陷
轻缺陷
轻缺陷
轻缺陷
严重缺陷
轻缺陷
严重缺陷
严重缺陷
严重缺陷
轻缺陷
轻缺陷
— 11
TTKAONKAa-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
SJ20585-96
微波频率计通用规范
General specification for
microwave frequency counter
1996-08-30发布
1997-01-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准微波频率计通用规范
General specitication for
microwave freguency counler
１范围
1.1主题内容
本规范规定了军册微波频率计的要求、质量保证规定和交货准备等。1.2 适用范围
本规范适用十军用微波颜率计(以下简称仪器）。2 引用文件
GR 3047.6—86
GB6592—86
电子设备台式机箱基本尺寸系列电-了测量仪器误差的一般规定
CB/T15151:1-94频率计数器通用技术条件GB/T15151.2—94频率计数器测试方法SI 2259-82
SI 20369—93
SJ 20370--93
SJ 20371—93
SJ 20372—93
SJ20373—93
SJ20374—93
ST 20375—93
SJ 20376-93
SJ 20377—93
3要求
3.1合格鉴定
子测量仪器随机技术文件的编制军用电子测试设备通用规范总则SJ 2058596
设计和结构的基本要求
军用电子测试设备通用规范
车用电子测试设备通用规范
电源要求和试验方法
军用电子测试设备通用规范
环境要求和试验方法
安全要求
军用电了测试设备通用规范
电磁兼容性要求和试验方法
军诈电子测试设备通用规范
可靠性试验要求和方法
军用电子测试设备通用规范
范识划标志包装要求
军用电子测试设备通用规范
军用电了测试设备通用规范
质量保证规定
按本规范提交的仪器应是经鉴定合格或定型批准的产品.3.2设计与结构
3.2.1按SI20369中1.4条规定。仪器为Ⅱ型没备：除非详细规范另有规定，仪器使用环境级别应为6级。仪器的机箱可采用B式或F式机箱。机箱的颜色出详细规范规定，或按订中华人民共和国电子工业部1996-08-30发布1997-01-01实施
ITKAONKAca-
购方(合同中)规定的颜鱼。
SJ20585-96
3.2.2仪器的机箱尺寸应符台 GB3047.5规定的机箱基本尺寸系列。B式或F式机箱要求应符合 SJ 20370附录 A的要求。3.2.3仪器结构的设计应符合SJ20370的第4章、第5章的要求，采用印制电路技术，采用大规范集成组件及采用微电路技术。3.2.4仅器应进行电磁兼容性设计，符合S20374中的5.3.2条的要求。3.2.5仪器应进行人机工程设计,符合 ST 20370 中的5.1.4.1条的要求。3.2.6仪器的机械设计应包括热设计，符合SI20370中的5.1.5.1条的要求。3.2.7仅器的紧固件设计应使零件、部件和元器件的安装紧国，符合S20370中的5.1.5.7茶的要求。
3.2.8仪器的电气设计应设有机内的测试校正功能，自测试(自检)和自诊断功能，符合SI20370中的 5.1.5.9的要求。
3.2.9仪器的电气设计中应具有最大烧毁输入电平的保护装置，应设置熔断器或断路器等保护装置，并进行接地设计、阳抗臣配设计和安全性设计，符合 SI20370中的5.1.6条的要求。3.2.10仪器可选的接口功能有R.S—232接口或（和）IEEE—488接口功能，符含SI20370中的5.4亲的要求。
3.2.11外观与装配要求为仪器结构应完整：仪器表面应无明显机械损伤和涂覆破损，仪器的标志，符号与文字应清所端正；仪器各控制和操作部件应安装正确、牢固，操作灵活可靠。3.3外形尺寸
应在详细规范中规定仪器外形尺寸：i（mm）×hmm）x（mm）（具体数值）3.4重量和机城稳定性
应在详细规范中规定仪器的重量约（具体数俏)kg。仅器有主机、插入单元、附网装置时，应分别给出革量值。
仪器的机械稳定性应符合SJ20370的5.6.4条的要求。3.5标志
应符合 SI 20376 中 5. 1.3条1型测试设备的标患规定a：仪器的型号利名称：
b，仪器使用的环境级别：
C输入功率、电压（需要时表明满负载电流，频率和和位要求）；d，承制方名称，商标，制造年、月、口及序号；仪器的警告标志，面板标心和标志牌的要求应按SJ20376中的5.1.3条的规定。3.6电源
应在详细规范中规定仪器的最大功耗：仪器的外部电源应是交流电50Hz、单相220V。输入电压变化允许范围应是额定值的±10%，频率变化允许范围应是额定值的土5%，波形特性在符合SI20371的5.1.2.1.3情况下，对仪器性能没有影响，除非详细规范中另有规定，仪器交流供电的瞬态条件及电源的中断应符合ST20371的5.3.2.2和 5.3.2.3 条的要求。3.7安企
仅器的安全要求应符合ST20373的5.2条的要求。3.7.1仪器的防击
SJ20585-96
应按SI20373的5.3.1.1条和5.3.1.2条规定。3.7.2开路电压和电流
仪器工作时间，仪器的任何可触及部位与地之间或与其它可触及部位间的开路电压值：交流有效值：30V(锋值42.4V);
直流：
60V。
当测得开路也压值超过.述规定值时，应进行漏电流测量，其漏电流值不应超过3.5mA。3.7.3 辐射
应符合SI20373中的5.1.3.2条的要求。3.7.4噪声和超声压
应符合SI20373中的5.1.3.5条的婴求。3.8可靠性
应符合SI20375第4章、第5章中Ⅱ型测试设备的可靠性要求，可靠性指标为MTBF(m)22000h。
3.9电磁兼容性
应符合SJ20374的5.3.2条的ⅡI型测试设备的要求，只体项目由详细规范规定，3.10维修性
应衍合SI20370的5.7条的维修性要求和易接近性要求，具体项目由详继规范规定。3.11环境适应性
3.11.1应符合SI20372中使用B式或F式机箱的Ⅱ型仪器的环境级别6级的要求（见表1)
3.11.2特殊环境条件适应性中的霉菌、盐雾、易爆性人气、砂尘、日光辐射等试验根据订购方需求按520372的5.6.5.7,5.8,5.9,5.10条的要求，在详细规范中规定。3.12随机文件
应符合SI2259的要求，有使用说明书、装箱单，必要时还应有履历书、修正表和曲线图、缔修说明书、指令/程序卡。
3.13包装
应按 SI20376中的第5.2条的包装要求，3.14预热时间
应按 SI 20372 中 4. 1 条的规定,为 20mine表1
温度/湿度
！非上，
(- 40 ~70)t
工作：
(10~ 30]t: 95% 1 5%RH
(31 ~40)C 75% =5% RH
95%±5%RH,30C以上极限为75%±5%RH贮存：-40℃
贮存：70℃
工作：10℃
工作;40℃
SJ20372中
章条号
HKAONKAca-
温度冲击
低气压
正孩振动
随机振动
来紧固货载弹跳
机械神击
SJ20585-96
续表1
按本表一项规定的工作极限温度非工作：57kPa（4570m）；
工作:70kPat 3050m)
频率：5~55Hz1
加速度：(0.16-19.96）m/s2
根据订购方需要制定
根据订购方需要制定
1按S120372中第5.4条中的功能冲击，！倾斜跃落，运输跌落和强冲击要求；接 SJ 20372中第 5.5条中的表 9的B式机箱的滴雨要求
SJ20372中
章条号
当晶体振荡器的电源与仅器主机电源分开时，仪器的晶体振荡器预热时间应在详细规范中另行规定，并保证具有长期工作的能力。3.15性能特性
3.15.1频率测量范用
应在详细规范中规定频率测量范围。仪器可有多个输入通道，分别命名为通道I，通道Ⅱ频率范围可以分段表示。
输人I: 10~1500MHz;
输人 IⅡ:520MHz~-40GHz.
3.15.2灵敏度
应在详细规范中以正弦波输人电平值按式(1)表示：#×0.(1mV(有效值)
式中:n 为 1~10000 的整数。
允许分频段表示，对1GHz以上频段必须注明相应的灵敏度毫瓦分贝值(dF3m)。3.15.3最大翰入
应在详细规范册按式(2)表示：
式中，”为1～100的整数;或换算成毫瓦分贝值，3.15.4最大不烧毁功率
应在详细规范中规定最大不烧毁功率值或平值，以毫瓦（mW）或以毫瓦分贝值（dBm）表示，有多个通道的仪器，应表明每个通道的允许值。3.15.5输人阻抗
输入电阻应以502标称俏）表示，或以不小于1M2，不小于500k，不小于100k2表示。14
SJ 20585-96
输人电容应以不大于n×5pF(n为120的整数)表示3.15.6电压驻波比
应在详细规范中表明电压驻波比值，可以分频段表示。3.15.7波形适应性
仪器应能适应调幅度为30%的正弦信号，（其包络谷值应大于灵敏度值）。3.15.8准确度
仪器的准确度以式(3)表示：
±m个数字±时基误差
式中:ri 为 1~9 的整数。
3.15.9分辨率
仅器的分辨率以式(4)表示：
土m个数字
中;m 为1~9 的整数。
3.15.10间门时间
仪器应至少有以下两种阐门时间：0.1s.1sc3.15、11显示
·（3)
仪器可配置各类显示器件。仪器面板上显示器应在与面板的垂直线45张角内，距离1m处能清楚地读数，字符应是水平成行的单面数字显示：测量单位显示应在Hz,kHz，MHz,GHz中选择
显示器应能指示测量正在进行，显示器应对数值前无效的零值消隐。显示可有记忆或不记忆方式，当最大数值超溢出时，应有溢出显示指示。3.15.12自检功能
仪器应具有自检功能。
3.15.13 时基
应在详细规范中规定下列数值，a.标称懒率：10,5IMHz或100kHzb老化率：每日（周、月或年）不大\×10-\（可取1,3.51#可取5～15内的整数。
必要时可以规途晶体振荡器的率温度变化.频率电压变化，频率负载变化，开机特性，日频率稳定度（日频率波动），秒频率隐定度，频率雅确度，频率调整范围，频率重现性等要求，由详细现范规定
3.15.14标准频率输出
应在详细规范中规定标准频率输出的颗率（5.MHz，10MHz或时基标称频率）和电压（在500负载上的电压有效值)。
3.15.15外频标输入
应在详细规范中规定在输入阻抗不小1kn时，对外频标输人的频率和电压要求。3.15.16其它性能特性
为特殊用途设计的微波频率计可在详细规范中规定本规范中未作规定的其它性能特性要51
HTKAONTKAca-
4质量保证规定
4.1检验贡任
SJ20585--96
除台间或订单中另有规定外,承制方应负责完成本规范规定的所有检验。必要时,订购方或上级鉴定机构有权对所述的任一检验项目进行检查。4.2合格贵任
仪器必须符合本规范第3章和第5章规定的所有要求。本规范中规定的检验应成为承制方检验体系或质量保证大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符台台同要求。质量--致性抽样不充许提交明知有缺陷的产品，也不充许要求订购方接收有缺陷的产品。4.3检验分类及试验项目
4.3.1检验分类
本规范规定的检验分为：
a、鉴定检验：
b。质量一致性检验，
4.3.2检验分组和检验项目
按SI20377中5.1.2条的表1的规定，4.4检验条件
4.4.1试验的标准大气条件
a. 温度:15~35T;
b.相对湿度20%~80%；
气压：试验场所的气压。
4.4.2仲裁的标阵大气条件
a，温度：23±2℃；
b，相对湿度：50%±5%：
c，气压:86-106kPar
4.5鉴定检验
4.5.1检验项目和顺序
应按表 2 中现定,其顺序按 A组至 C 组,D组至 E组进行,C组与 D组可以同附进行。4.5.2抽样方案
4.5.2.1A组检验
随机抽取5台样机进行。
表2鉴定检验
检验项口
设计与结
外与装配
外形尺寸
重量与死械稳定性
章条号
愉验方法
章条号
检验分组
检验项目
噪声和超声压
可靠性
电磁兼容性
维修性
环境适应
特殊环境适应性wwW.bzxz.Net
殖机文件
！包装运输
预热时间
频率测量范围
灵敏度
最大输人
最太不烧毁功率
输入随抗
电压独跛比
波形透应性
推确度
分辨率
闸门时间
自检功能
标准额率输出
外频标输入
注“\-
一表示必做项目：
\○\表示选项片·
表示不做项目。
4.5.2.2B组检验
章条号
SI20585-96
续表2
检验方法
章条号
4.8.11.1~
4.8.11.11
4.8.11.12
4.8. 15.2
4.8.15.10
4.8.15.11
4.8.15.12
4.8.15.13
4.8. 15.14
4.8.15.15
检验分
TTKAONKAa-
SI205B5-96
在已通过A组检验的5台样品1进行。4.5.2.3C组检验
在已通过A组和B组检验的样品中抽样3台进行。4.5.2.4D组检验
在已通过 A 组和 B组检验的样品中抽取 2 台进行。4.5.2.5F组检验
在已经通过D组检验的样品中抽取，当E组检验的数量超过D组检验的数量时，增加的台数可以从通过C组检验的样品中抽取。维修性试验：在1台样品上进行；a
噪声(声鹿)和超声压试验;在2台样品上进行：尺寸和重量：在2台样品上进行：机械稳定性试验：在2台样品上进行：d.
辐射试验：在2台样品上进行；
包装检验在2台样品上进行，
F组检验
在已通过性能特性检验的5台样品上进行。4.5.3鉴定检验合格判据
A至E组捡验和试验结果均符合本规范和详细规范的要求，且F组检验根据试验案，按S20375的5.9条和5.10条规定判决为接收，应判鉴定检验为合格。A组至E组检验按表4规定出现致命缺陷或严重缺陷时，或F组检验判为拒收，应判鉴定检验为不合格。
4.6质量·致性检验
4.6.1检验项山和顺序
按表 3 中规定,其顺序按 B组至 C组,ID组室 E组进行,C组可与 D组同时进行，表3质量一致性检验
检验项月
设计与结构
外观与装配
外形尺寸
重量与机械稳定性
噪声柯超声压
可辈性
电磁兼容性
细修性
章条号
检驼方法
章条号
梭验项】
环境适应性
持殊环境适应性
随机文件
包装运输
预热时间
频率测量范围
灵敏度
最大输人
最大不烧毁功率
输人阻抗
电压驻波比
波形适应性
准确度
分辨率
间门时间
自检功能
标璀频率输出
外频率输人
注：\”——表示必做项月：
\○\—一表示选做项目；
表示不做项目：
4.6.2A组检验
4.6.2.1抽样方案
章条号
SJ20585-96
续表3
检验方法
章条号
4.8.11.1 ~
4.8.11.11
4.8.11.12
4.8.15.10
4.8. 15.11
4.8.15.12
4.8.15.13
4.8.15.14
4.8.15.15
每批产品均应按表3规定逐台进行检验。批质量：每百单位产品缺陷数不得大于15。h
其中轻缺陷数不大于10：
严重缺陷数不于 5。
4.6.2.2接收判定数
每百单位产品，根据检验结果累计缺陷数不超过15，且不山现致命缺陷，则判该批产品A组检验合格。
TTKAONKAa-
SJ20585-96
检验中出现严重缺陷时，拒收该单位产品，充许修复后，重新交付检验。检验中出现致命缺陷时，应拒收该批产品。查明原因，采用纠正措施后重新检验。4.6.3B组检验
4.6.3.1抽样方案
应在通过A组检验的产品中按SJ20377的5.3.3.1规定进行。采用待殊检查水平S一3,严重缺陷AQL为4.轻缺陷AQL为10,或根据产品复杂程度在详细规范中具体规定。4.6.3.2接收判定数
根据试验结果，按抽样方案进行判定。当缺陷数不大于接收判定数，则判B组检验合格，将批中不合格品修复后继续试验;当缺陷数大于接收判定数时，判该批产品B组检验不合格。4.6.4C组检验
批量生产的产品，其生产间断时间大于六个月时，每批都应进行C组检验。连续生产的产品，每年应进行一次C组检验。改变主要设计工艺、元器件及材料时需进行C组检验。4.6.4.1抽样方案
应在通过A组、B组捡验的产品中按SI20377的5.3.4.1规定随机抽取。采用特殊检查水平 S一L,严重缺陷AQL.为6.5,轻缺陷AQL为25,或根据产品复杂程度在详细规范中具体规定。
4.6.4.2合格判据
根据试验结果，按抽样方案进行判定。当缺陷数不人于接收判定数时，则判C组检验合格，将批中不合格品修复后继续试验；当缺陷数大于接收判定数时，判该批产品C组检验不合格。
4.6.5D 组检验
4.6.5.1抽样方案
D组撤验的样品应在通对A组和B组检验的产品中随机抽取,其抽样方法4.6.4.1条。
4.6.5.2合格判据
特殊环境试验的合格判据同4.6.4.2条（也可由详细规范另作规定)。电磁兼容性试验的合格判据按SI20374的5.3.2和5,4.2条规定进行试验，有一项不合格，应拒收该批产品。
4.6.6E组检验
4.6.6.1抽样方案
E组检验的品应在已通过A组和B维检验的第一生产批的产品中随机抽取，抽样按下列要求：
a.维修性试验：抽取1台;
b，噪声（声压)和超声压试验：抽取1台：c。尺寸、重量抽取1台：
d、机械稳定性试验：抽取1台：e，辐射试验:抽取1台：
f．包装检验：抽取2台；
4.6.6.2接收判定数
在详细规范中规定。当噪声（声压）和超声压试验，或辐射试验不合格时，应拒收该批产 10 —
4.6.7F组检验
4.6.7.1抽样方案
SI 20585-96
F组检验的抽样按SJ20375的5.3条要求进行，一般为10台。4.6.7.2接收判定数
可靠性试验的判定应根据试验方案和SI20375中5.9条的失效判据和5.10条的接收与拒收的判定数要求，在详细规范中规定。4.6.8质量一致性检验的接收判定数每组检验均应符合本规范和详细规范要求，（除非订购方另有许可）A组至E组的捡验均应合格，F组检验判为接收，则质量一致性检验含格。否则，判为不合格。4.6.9缺陷分类
缺陷分类见表4。
表4缺陷分类
4.7包装检验
要求章条号
检验的项围
外观与装配
噪声和超声压
预热时间
预率测量范围
灵敏度
最大人
最大不烧毁功率
输入阻抗
电压驻波比
波形适应性
准确度
分辨率
佩门时间
自检功能
标雄频率输出
外颜标输人
检验方法章条号
4.8.15.10
4.8.15.11
4.8.15.12
4.8.15.13
4.8.15.14
4.8.15.15
缺陷分类
轻缺陷
轻缺陷
致命缺陷
致命缺陷
致命缺陷
轻缺陷
轻缺陷
严重缺陷
严重缺陷
严重缺陷
轻缺陷
轻缺陷
轻缺陷
轻缺陷
轻缺陷
严重缺陷
轻缺陷
严重缺陷
严重缺陷
严重缺陷
轻缺陷
轻缺陷
