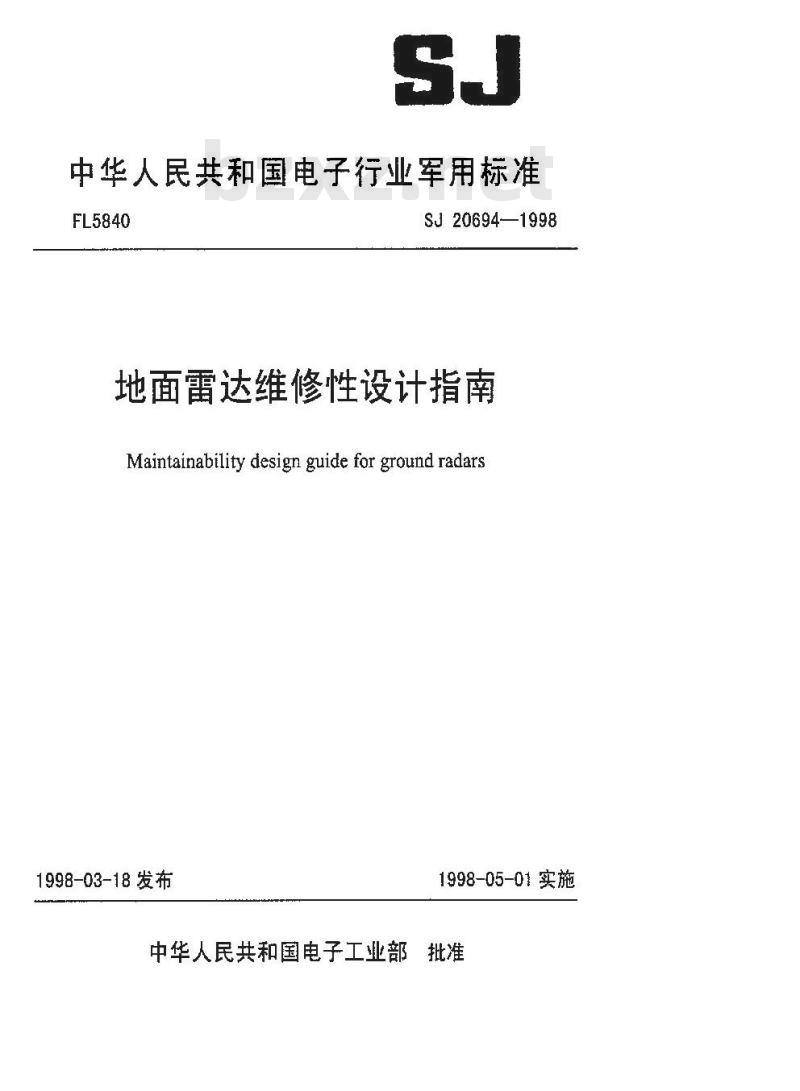

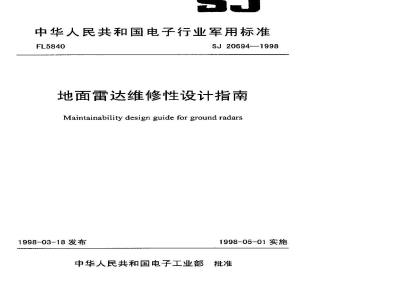

中华人民共和国电子行业军用标准FL5840
SJ20694—1998
地面雷达维修性设计指南
Maintainability design guide for ground radars1998-03-18发布
1998-05-01实施

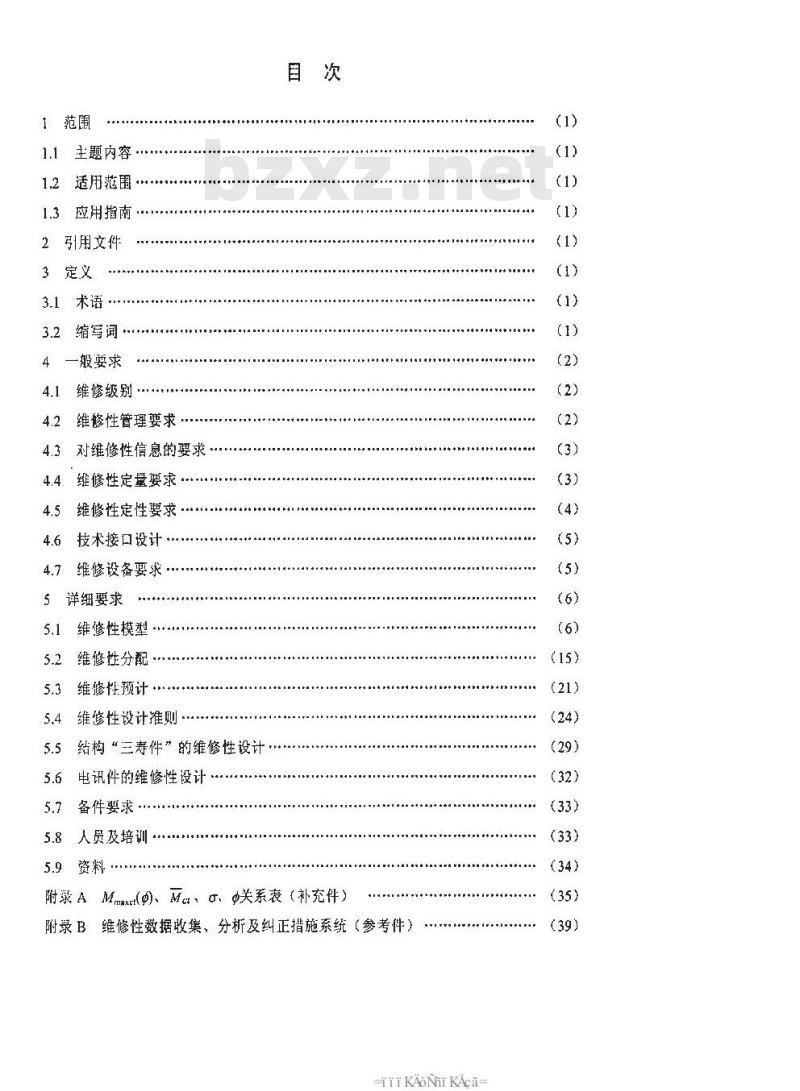

中华人民共和国电子工业部批准范围
主题内容
适用范围
应用指南
引用文件
缩写词
一般要求
维修级别
维修性管理要求
对维修性信息的要求
4.4维修性定量要求
维修性定性要求·
技术接口设计：
维修设备要求
详细要求
维修性模型：
维修性分配
维修性预计：
维修性设计准则
结构“三寿件”的维修性设计
电讯件的维修性设计
备件要求：
5.8人员及培训**
附录 AMmaxe(o)、Mc、C、关系表（补充件）附录B维修性数据收集、分析及纠正措施系统（参考件）iiKAoNrKAca

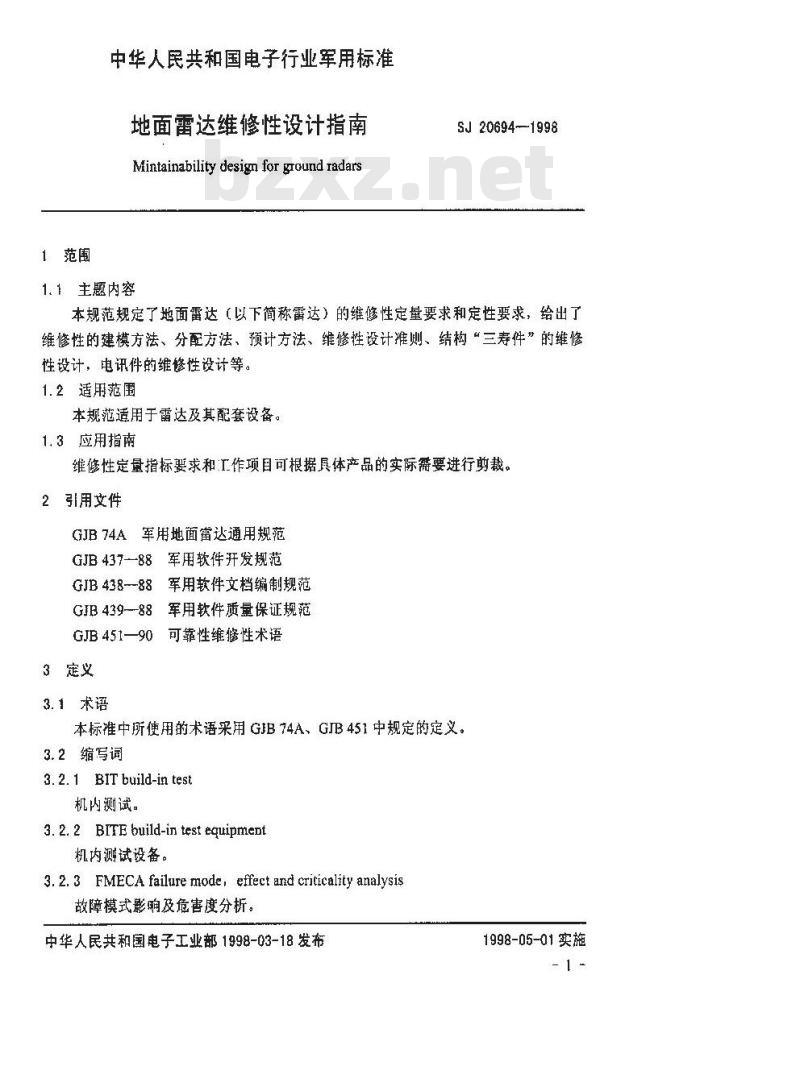

1范围
中华人民共和国电子行业军用标准地面雷达维修性设计指南
Mintainability design for ground radars1.1 主题内容
SJ20694-1998
本规范规定了地面雷达（以下简称达）的维修性定量要求和定性要求，给出了维修性的建模方法、分配方法、预计方法、维修性设计准则、结构“三寿件”的维修性设计，电讯件的维修性设计等。1.2适用范围
本规范适用于雷达及其配套设备。1.3应用指南
维修性定量指标要求和工作项目可根据具体产品的实际需要进行剪裁。2引用文件
GJB74A军用地面雷达通用规范
GJB437-88军用软件开发规范
GJB438--88军用软件文档编制规范GIB439--88军用软件质量保证规范可靠性维修性术语
GJB 451-90
3定义
3.1术语
本标准中所使用的术语采用GJB74A、GIB451中规定的定义。3.2缩写词
3.2. 1 BIT build-in test
机内测试。
3. 2. 2BITE build-in test equipment机内测试设备。
3. 2. 3 FMECA failure mode, effect and criticality analysis故障模式影响及危害度分析。
中华人民共和国电子工业部1998-03-18发布1998-05-01实施

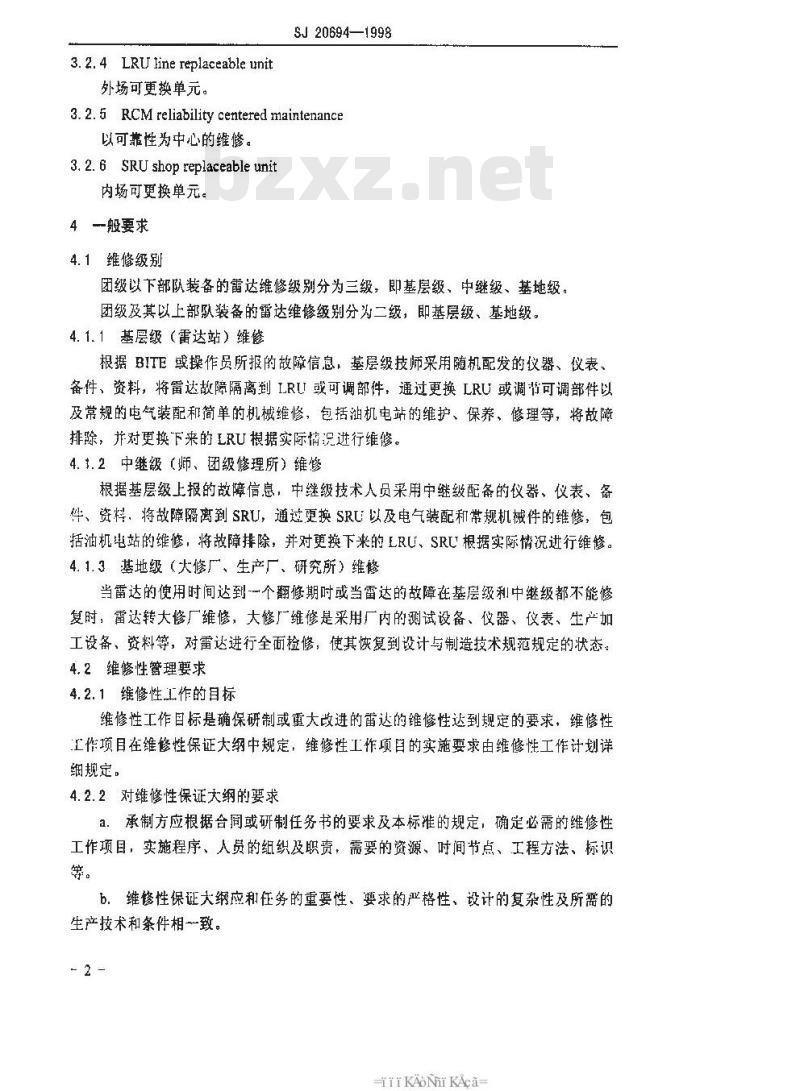

3.2.4LRU linereplaceableunit外场可更换单元。
SJ 20694—1998
3.2.5RCMreliabilitycenteredmaintenance以可靠性为中心的维修。
3. 2. 6 SRU shop replaceable unit内场可更换单元。
4般要求
4.1维修级别
团级以下部队装备的雷达维修级别分为三级，即基层级、中继级、基地级团级及其以上部队装备的雷达维修级别分为二级，即基层级、基地级。4.1.1基层级（雷达站）维修
根据BITE或操作员所报的故障信息，基层级技师采用随机配发的仪器、仪表、备件、资料，将雷达故障隔离到LRU或可调部件，通过更换LRU或调可调部件以及常规的电气装配和简单的机械维修，包括油机电站的维护、保养、修理等，将故障排除，并对更换下来的LRU根据实际情况进行维修。4.1.2中继级（师、团级修理所）维修根据基层级上报的故障信息，中继级技术人员采用中继级配备的仪器、仪表、备件、资料，将故障隔离到SRU，通过更换SRU以及电气装配和常规机械件的维修，包括油机电站的维修，将故障排除，并对更换下来的LRU、SRV根据实际情况进行维修。4.1.3基地级（大修厂、生产厂、研究所）维修当雷达的使用时间达到一个翻修期时或当雷达的故障在基层级利中继级都不能修复时，雷达转大修厂维修，大修厂维修是采用厂内的测试设备、仪器、仪表、生产加工设备、资料等，对雷达进行全面检修，使其恢复到设计与制造技术规范规定的状态。4.2维修性管理要求
4.2.1维修性工作的自标
维修性工作目标是确保研制或重大改进的雷达的维修性达到规定的要求，维修性工作项目在维修性保证大纲中规定，维修性工作项目的实施要求由维修性工作计划详鋼规定。
4.2.2对维修性保证大纲的要求
a.承制方应根据合同或研制任务书的要求及本标准的规定，确定必需的维修性工作项目，实施程序、人员的组织及职责，需要的资源、时间节点、工程方法、标识等。
b.维修性保证大纲应和征务的重要性、要求的严格性、设计的复杂性及所需的生产技术和条件相一致。
TiiKAoNiKAca=
SJ 20694--1998

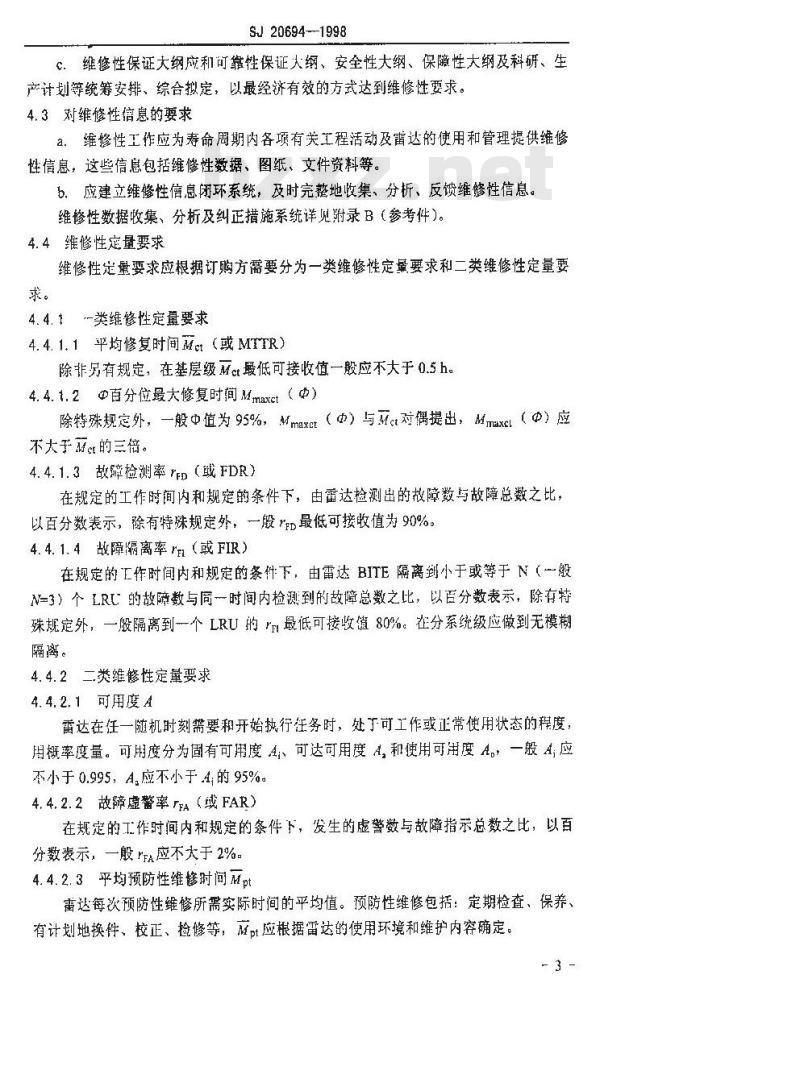

C.维修性保证大纲应和可靠性保证大纲、安全性大纲、保障性大纲及科研、生产计划等统筹安排、综合拟定，以最经济有效的方式达到维修性要求。4.3对维修性信息的要求
a.维修性工作应为寿命周期内各项有关工程活动及雷达的使用和管理提供维修性信息，这些信息包括维修性数据、图纸、文件资料等。b.应建立维修性信息闭环系统，及时完整地收集、分析、反馈维修性信息。维修性数据收集、分析及纠正措施系统详见附录B（参考件）。4.4维修性定量要求
维修性定量要求应根据订购方需要分为一类维修性定量要求和二类维修性定量要求。
4.4.1类维修性定量要求
4.4.1.1平均修复时间Met（或MTTR）除非另有规定，在基层级Mct最低可接收值一般应不大于0.5h。4.4.t.2@百分位最大修复时间Mmaxst（中）除特殊规定外，一般中值为95%，Mmaxct（Φ）与Met对偶提出，Mmaxel（Φ）应不大于 Met 的三倍。
4.4.1.3故障检测率rmD（或FDR）在规定的工作时间内和规定的条件下，由雷达检测出的故障数与故障总数之比，以百分数表示，除有特殊规定外，一般rrp最低可接收值为90%。4.4.1.4故障隔离率r（或FIR）
在规定的E作时间内和规定的条件下，由雷达BITE隔离到小于或等于N（一般N-3）个LRL的故障数与同一时间内检測到的故障总数之比，以臣分数表示，除有特殊规定外，一股隔离到个LRU的r最低可接收值80%。在分系统级应做到无模糊隔离。
4.4.2二类维修性定量要求
4.4.2.1可用度A
雷达在任一随机时刻需要和开始执行任务时，处丁可工作或正常使用状态的程度用概率度量。可用度分为固有可用度A、可达可用度A,和使用可用度A。，一般A;应不小于0.995，A,应不小于A;的95%。4.4.2.2故障虚警率rFA（或FAR）在规定的工作时间内和规定的条件下，发生的虚警数与故障指示总数之比，以百分数表示，一般rFA应不大于2%
4.4.2.3平均预防性维修时间Mpt雷巡每次预防性维修所需实际时间的平均值。预防性维修包括：定期检查、保养、有计划地换件、校正、检修等，Mpt应根据雷达的使用环境和维护内容确定。-3 —
4.4.2.4预防性维修周期MIBPM
SJ 20694-1998
基层级某种预防性维之间规定的使用时间。所用的时间单位通常有两种，一种是日、周、月、年等日历持续时间：-种是工作小时。MTBPM应根据战备完好度和可靠度要求确定。
4.4.2.5恢复功能用的任务时间MTTRFMTTRF的度盘方法为：在一个规定的任务剖面中，雷达致命性故障的总维修时间与致命性故障总数之比。
4.4.2.6完余支路切换时间RT
通常分工作元余支路切换时闻和备用亢余支路切换时间两种，单位一般用分钟，一般RT应小于 3 in。
4.4.2.7基层级故摩修复比rs
在规定的使用时间内，运用基层级维修保障资源修复的故障数与雷达发生的故障总数之比，以百分数表示，r，应不小于80%。4.4.2.8更换关键可更换件所需要时间 T，对雷达中的关链可更换件（如磁控管、速调管、真空四极管、行波管、天线转动铰链，环流器、汇流环等）的更换时间，可视需要分别作出规定。4.4.2.9维修工时率M（或MR）
M的度量方法为：在规定的条件下和规定的时间内，雷达直接维修工时总数与该雷达的工作小时总数之比，Mf应根据A确定。4.4.2.10年维修器材费AMMC
年维修器材费的度量方法为：在规定的年工作小时条件下，年修复性维修和年预防性维修器材费总和，通常用占雷达采购单价的百分数表示。4.4.2. 11维修保障负担率 MTUT保障蕾达单位工作时间内所需的平均修复性维修时间。4,4.2.12首次翻修期TTFO
在规定条件下，雷达从开始使用到首次送厂翻修的工作时间（小时）或日历持续时闻（年)。
4.5维修性定性要求
4.5.1可达性
在雷达系统中凡需要进行维护或修理的部位及观察窗口、检测点应通过会理的维修性设计使其具有良好的可达性。4.5.2互换性
在雷达设计过程中必须优先选用标准件、通用件，尽量采用模块化设计，使组件、部件、设备具有良好的互换性。4.5.3防差错及识别标记
TKANKAca
SJ 20694—1998
所有外形相近而功能不同或性能不同的零部，可更换单元，连接部位必须有防止操作和维护人员人为差错的装置或措施。所有LRU、SRU电路组件板上的所有元器件、连接电缆插头、插座、机箱、机柜、机架都必须有识别标记。4.5.4安全性
应充分考虑到试验、工作、包装、贮存、运输、维护、修理等活动的应力条件和可能发生的事件，从硬件，软件、图纸或文件方面采取针对性措施确保维修安全。4.5.5测试性
应采用检测与诊断技术，检测诊断程序必须进行标准化、模块化设计，并做到简化、易读，显示直观、易懂，以使雷达发生的故障能够推确、迅速地被发现和定位，以缩短修理时间。
4.5.6快速装拆性
应采用快速解脱和锁紧装置，重量大的硬件应采用或设计专用工具用于装拆，以缩短装拆时间。
4.5.7贵重件的可修性
应尽量将贵重件设计成可修件。4.5.8简易性
应简化维修操作程序，以降低对维修人员的技能要求利特殊资源要求。4.5.9人素工程
应根据环境条件及人的生理特点提供适当的维修操作空间、结构单元划分、维护修理程序，以降低劳动强度，提高维修效率。4.6技术接口设计
4.6.1、维修性设计必须与功能设计、可靠性设计、安全性设计、电磁兼容性设计、人素工程设计同时进行，相互交换信息，综合权衡，一体化设计。4.6.2检测接口必须与外接仪器、仪表、设备的输入连接方式、信号形式、幅度及阻抗相匹配，与计算机相连的接口应符合相应标准。4.7维修设备要求
4.7.1维修设备应根据维修级别研制和配备，维修设备能够维修的故障百分数应满足各个级别的维修性指标要求。
4.7.2维修设备必须有较高的可靠性、安全性和稳定性，与雷达硬件的接口应以不损伤硬件为原则；并不会使故障件的损坏程度扩大或引起新的故障。4.7.3维修设备应力求通用化、标准化，以供同类型的雷达维修使用。4.7.4维修设备本身应设计成具备较高可用度的设备，本身必须配备必要的备件，具有较好的维修性、自检能力。
4.7.5维修设备的操作程序应力求简单，检测结果显示应力求直观易懂。5-
5详细要求
6.1维修性模型
SJ20694—1998
维修性模型是指用于分析，计算和评定系统的维修性而建立的各种物理模型和数学模型。
5.1.1维修性模型建立的一般程序建立维修性模型的一般流程图见图1。明确建模
目的要求
描述系统的
物理模型
确定有关因
素及参数
建立数
学模型
图1建立维修性模型的一般流程图5.1.2系统维修性物理模型
系统维修性物理模型包括维修职能流程图和系统功能层次图。5.1.2.1维修职能流程图
参数值
维修职能流程图随雷达系统的层次（系统层次为顶层）和维修级别不同而不同。雷达系统顶层维修职能流程图见图2。3.0
使用蓄达系统
操作员究成的维修
实施基层级维修
实施中维继级维修
实施基地级翻修
图2雷达系统顶层维修职能流程图6
iiKAoNrKAca-
SJ 20694—1998
基层级维修职能一般流程图见图3。3.0
实施基层级维修
接收操作员
的故障报告
按要求调整可渊单元
将损坏部件拆下，更
换备份件
完成基层级能够进行
的修理
捡验故障情况，目
检蕾达受摄情况
图3基层级维修职能一般流程图
中继级维修职能一般流程图见图4。4.0
实施中继
级维修
接收送
修设备
诊断与隔
离故障
自检设备
损坏情况
更换失效元
器件零部件
修成检验
图4中继级维修职能一般流程图
更换损坏件
退回送修
雷达站或
供应部门
SJ 20694--1998
基地级维修职能一般流程图见图5。5.0
实施基地
级翻修
接收翻
修雷达
检测雷达损坏和
磨损及老化情况
三防喷涂
确定翻修
项目并评审
翻修检验
图5基地级维修职能一般流程图
5.1.2.2系统功能层饮图
雷达装配、换单寿
件、短寿件、坏件
退回使用部认
系统功能层次图是表示从雷达系统到元器件，攀部件的各个次的维修特点和所需的维修措施的系统框图。系统功能层次图的分解一般从系统开始，到能够做到故障定位，更换故障件，进行修复或调整的层次为止，在分解过程中结合维修方案，在图中表明与该层次相应的维修措施。典型雷达功能层次图见图6。
iKAoNrKAca
分系统
天馈线
分系统
主天线
I、VV
都闭机天钱
元器件，禁件
主馈线
询间机货线
骚阖件
分系统
发嫩机功做
SJ 20694—1998
■画达系统
分系统
谢间机发时机
低噪声分机
送一开关
广额津控制
变压器市
接收机
调问机接收趣
辅宰凝分
微刷源分排
功做器
“系统级 BTE 检测和隔高点;
设计成外场可更换件
V ~-预防性堆护点。
脉压及
反干扰
功合器
滋被器
半导体管
陪号处理
分系统
杂滋围
恒整警bZxz.net
线性电路
分系统级 B[TE检测和磷离点;
数据处
理分系统
内场维修或基地维修失效件报废：图6典型雷达功能层次图
连接器
分系统
5.1.3维修性数学模型
5.1.3.1维修度菌数
SJ 20694-1998
维修度函数表示在规定条件下产品修复概率与时间的关系，如式（1）～（7)：a.维修度函数M(t)
式中：n(t)
M(0)- lim n)
在时间内产品被修复的次数：
产品故障次数。
当n有限时，用估计量M(t)近似表示M (t):M()-no
维修密度函数 m(t)
d() - lim nc+4)-nd)
当n为有限值，△t为一定时间间隔时，用估计量前()近似表示m(t):m()=\(+AI)-m(0)
c.修复函数μ(t)
n(t+ 0)-n(0)
μ()lim
r-0 [n-n(0)]t
-→0c
当为有限值，△为一定时间间隔时，用估计量)近似表示μ(0):n(t+ )-n()
[n-n(n]at
u()也可以用下式表示：
M()wm)
t-M(t)
当维修时间服从负指数分布时，u(t)是常数u。5.1.3.2维修性定量指标的数学模型5.1.3.2.1平均修复时间M
a．固有met
- 10 -
