中华人民共和国电子行业军用标准FL5850
SJ 20772—2000
军用激光大气通信机规范
Specificationformilitarylaseratmosphere signaller
2000-10-20发布
2000-10-20实施

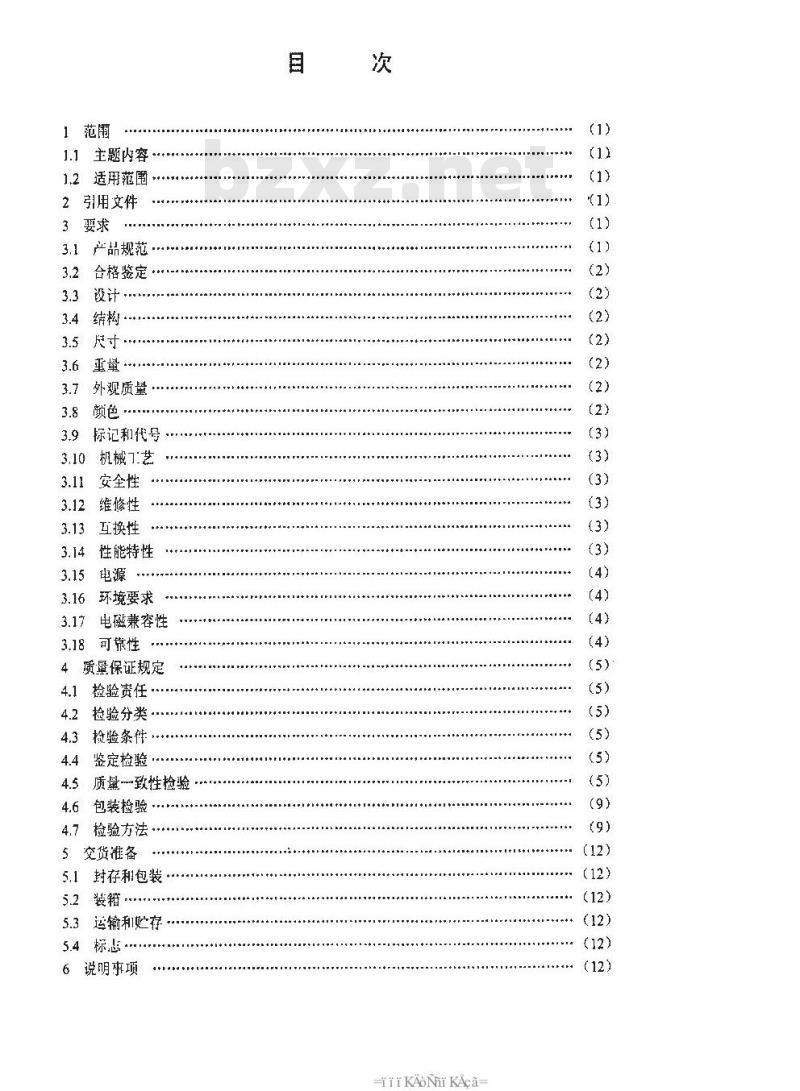

中华人民共和国信息产业部批准1范围
1.1主题内容
1.2适用范围
2引用文件
3要求
3.1产品规范…
3.2合格鉴定
3.4结构
3.5尺寸
3.6重量
外观质量
3.9标记和代号
3.10机械了艺
3.11安全性
维修性
3.13互换性免费标准下载网bzxz
3.14性能特性
3.15电源
3.16环境要求
3.17电磁兼容性
3.18可靠性
4质量保证规定
检验责任
检验分类
检验条件
鉴定检验
质量一致性检验
包装检验
检验方法·
5交货准备
5.1封存和包装
5.2装箱·
5.3运输和贮存
5.4标惠
6说明事项
TKANrKAca-
（12)
中华人民共和国电子行业军用标准军用激光大气通信机规范
Specification for military laser atmosphere signaller1范围
1.1主题内容
SJ 20772-2000
本规范规定了采用激光大气传输的军用遵信机（以下简称通信机）的技术要求，质量保证规定租交货准备等。
1.2适用范围
本规范适用于户外环境下使用的激光人气通信机，其它用途的激光大气通信机也可参照采用。
2引用文件
GB191—90包装储运图示标志
GB3047.2一92高度进制为44.45mm的面板、机架和机柜的基本尺寸系列GB3047.4—86高度进制为44.45mm插箱、插件的基本尺寸系列GB6431—86通信设备条形机架基本尺寸GB7611--87脉冲编码调制通信系统网络数字接口参数GJB151A—97军用设备和分系统电磁发射和敏感度要求GrB152A—97军用设备和分系统电磁发射和敏感度测量GJB 179A—96计数样检验程序及表GJB367.1--87军用通信设备通用技术条件设计制造要求GJB367.2--87军用通信设备通用技术条件环境试验方法GJB 367.3--87
军用通信设备通用技术条件可靠性鉴定试验和验收试验方法军用通信设备通用技术条件验收规则GJB 367.487
GJB 367.5--87
军用通信设备通用技术条件包装，运输和贮存要求装备维修性通用火纲
GJB 368A—94
GJB 2072—94
维修性试验与评定
ITU-T G.703Fascicle111.4-Rec.G.7033要求
3.1产品规范
通信机的各项要求应符合本规范和相关产品规范的规定。若本规范的要求与产品规范不一致时，应以产品规范的规定为准。中华人民共和国惜息产业部2000-10-20发布2000-10-20实施
3.2合格鉴定
$J 20772—2000
按本规范提交的通信机应是经鉴定合格或定型批准的产品。3.3设计
通信机的设计应按GJB367.1中第1章利第3章的规定。3.3.1传输速率
通信机信息速率为128/256/512/1024/2048kb/s兼容，网控信息应符合产品规范的规定。
3.3.27作波长
通信机1.作波长为0.85~0.90m，1.30~1.55μm。3.3.3通信距离
通信机在正常关气情况下的通信距离应人于1km。3.3.4接口
野战通信机的数字接口参数应符合GB7611和 ITU-TG.703的规定。3.3.5光源
光源材料：LD：
1.作波长：0.85~0.96um：
平均输山光功率：1W（CW)：
光束发散角：0=30°×10°
3.3.6光接收器件
接收组件：PIN/FET或APD：
波长：1.10~1.70 μm，0.85~0.90 μm。3.3.7光学天线
3.3.7.1发射天线
通光孔径：小于150 mm：
发射天线效率：0.5。
3.3.7.2接收天线
通光孔径：小于150mm
接收天线效率：大于0.2（包括干涉滤光片）。3.4结构
通信机的结构应符合GJB367.1中1.15条的规定。3.5尺寸
通信机的外形尺寸应符合GB3047.2、GB3047.4和1GB6431所嵌定的尺寸系列。3.6重量
適信机的重量在产品规范中规定。3.7外观质量
通信机外表面应无凹痕、碰伤、裂缝、变形等现象；涂镀层不应起泡、龟裂和脱落；金属零件不应有锈蚀和斑剥及机构损伤：紧固件无松动现象。3.8颜色
通信机的额色应符含GJB367.1中1.20条的规定，各种信号指示灯的颜色应符合GJB367.1中1.20条的规定
iKAoNrKAca-
3.9标记和代号
SJ 20772--2000
应符合 GJB 367.1 中 1.21 条的规定。3. 10机械工艺
应符合产品规范的规定。
3.11安全性（见4.7.3条）
3.11.1设备安全
通信机设备的安全措施除应满足GJB367.1中1.8条的要求外，还应满足以下要求：各类连接器应有相应的防插错措施：a.
电源输入应有极性保护措施：
应有过电压保护：
应有过电流保护：
机架应有良好的接地措施：
更换保护性元件应简单方便。
3. 11.2 人身安全
3.11.2.1机械伤害
通信机的外壳、棱角、边缘无任何毛刺及锋、刃形突出。3.11.2.2电气伤害
通信机外壳应在上作时处工地电位。3.11.2.3光辐射
在通信机的任何存在光辐射的部分应有告诚标志或文字标志，其示例见图1。激光窗口
避免受到从该窗叫
出射的激光辐射照射
图形标志
3.12维修性
图1告诚标志
通倍机的维修性应符合G368A的要求。3.13互换性
文学标志
通信机的互换性应符合GJB367.1中1.7条规定。对于互换后需要重新调整的组件或模块，应在产品规范中说明。3.14性能特性
3.14.1光接收灵敏度（见4.7.6.2条）光接收灵敏度在误码率小于1×10-6时应不低下-30dBm。3.14.2误码率（见 4.7.6.3 条）由通信机构成的传输系统的平均误码率应符合产品规范的要求。-3-
SJ 20772—2000
3.14.3光源最小输出光功率（见4.7.6.4条）光发送光源输山小出纤光功率应不低厂400mW。3.14.4光接收动态范围（见4.7.6.5条）光接收机动态范圈大丁20gB。
3.15电源
a交流电源：220+3V，50Hz。
b．直流电压：24V。
3.16环境要求
3.16. 1温度和相对湿度
3.16. 1.1通信机的温度和相对湿度要求信机应能在表1规定的温度和湿度下正常工作。表1通信机环境溢度和湿度要求
-25 ~+55 °℃
-40~+70 °℃
3.16.1.2天线的温度和相对湿度要求天线应能在表2规定的温度和湿度下正常工作。表2天线环境温度和湿度要求
3.16.2太辐射
-30~～+60°℃
55~+70°℃
相对度
≤90%
相对湿度
≤93%
≤90%
应满足GJB 367.2中《404太阳辐射试验》所规定的试验要求。3.16.3淋丽
应满足 GJB 367.2 中 ≤404
淋雨试验》所规定的试验要求。3.16.4霉菌
应满足 GJB 367.2 中 412
2霉菌试验》所规定的试验要求。3.16.5盐雾
应满足G 367.2中413
3.16.6砂尘
盐雾试验》所规定的试验要求。应满足GJB367.2中《407砂尘试验》所规定的试验要求。3.16.7振动
应满足GJB367.2中409振动试验》的表409—1的曲线Y规定的试验要求。3.17出磁兼容性
除用户有特殊要求及供货合同中有明确规定外，通倍机的电磁兼容性要求应符合GJB151A的规定。
3.18可靠性
iKAoNrKAca
SJ 20772—2000
通信机的可靠性用平均故障间隔时间（MTBF）表示，具体要求在产品规范中规定。4质量保证规定
4.检验责任
除合同或订单中另有规定外，承制方应负贵光成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对本规范所规定的任检验项日进行检查4.1.1合格责任
通信机必须符合第3章和第5章的所有要求。本规范规定的检验应成为丞制方整个检验体系和质量大纲的一个组成部分。若合同中包括本规范未规定的检验耍求，承制方还应保证所提交验收的产品符合合同要求。质量-致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。4.2检验分类
本规范规定的检验分为：
a、鉴定检验：
b.质量一致性检验。
4.3检验条件
除非另有规定，应按照GJB367.4中1.8条规定和本舰范中4.7条的规定进行各项捡验。
4.4鉴定检验
鉴定检验一般在设备设计定型和生产定型时进行。但在设备的主要设计、1芝、元器件及材料有重大改变而影响设备的重要性能，使原来的结论不再有效时，也应进行鉴定检验。
鉴定检验应在订购方或上级鉴定机构认可的实验宝进行。4.4.1样品数量
样品的数量在产品规范或订货合同中明确确定。4.4.2检验项目
鉴定检验项目按表3的规定进行。4.4.3合格判据
当所有检验项目均满足第3章和第5章的要求时，则判定鉴定捡验合格。如果任何一个检验项目不符合规定的婴求，则应暂停检验，承制方应对不合格项国进行分析，找出缺陷原因并采取纠正措施后，可继续对不合格项日及相关项日进行检验若继续检验所有检验项目都符合规定的要求，则判定鉴定捡验合格：若仍有某个项日不符合规定的要求，卿判为鉴定检验不合格。4.4.4鉴定合格资格的保持
为了保持鉴定检验的合格资格，承制方应每年间主管部门提交试验资料。4.5质量一致性检验
4.5.1检验分组
质一致性检验分为 A、B、C 和 D 组。4.5.2检验批的形成
检验批的形成应符合GJB179A中5.4.6条的规定：-
4.5.3A组检验
4.6.3.1检验项目
A 组检验项日如表 3 所示。
4.5.3.2抽样方案
SJ 20772--2000
对承制方提交的检验批产品百分之百地进行A组检验，提交批的产品质量以批产品的不合格品率表示，可接受的严重不合格品率为4%，轻不合格品率为10%。4.5.3.3缺陷分类
产品的各种缺陷及不合格品的具体区分应在产品规范中规定。4.5.3.4合格判据
根据检验结果，若发现的不合格品率等于或小于规定值，则判该批A组检验合格：否则，判该批A组检验不合格。
4.5.3.5重新检验
对A组检验不合格的产品，承制方应对其分析，找出缺陷原因并采取纠正措施后可重新提交检验。对于重新提交的批应与新批分开，并加“重新提交批”的标志。若重新检验合格，则判A组检验合格：否则，判A组检验不合格，4.5.3.6样品处理
经A组检验合格的批中，如发现有缺陷的产品，承制方应负责修理并达到产品规范规定的要求，可按合同或订单整批交付。4.5.4B组检验
B组检验应在A组检验全部台格基础上进行推样。4.5.4.1检验项目
B组检验项目如表3中所示。
4.5.4.2抽样方案
4.5. 4.2.1连续批的抽样方案
连续批的抽样方案应按照GJB179A中的规定进行，采取一般检验水平ⅡI的一次正常检查抽样方案，缺陷分类由产品规范规定，可接收质量水平（AQL）若光其它规定可以从下列数值中选取：
严重缺陷：4.0、6.5、15：
轻缺陷：25、40、65。
4.5.4.2.2孤立批的抽样方案
孤立批的抽样检验应按GJB179A的规定进行，采取一次正常检查抽样方案。当接收概率Pa=10%时的极限质量（LQ）值若无其它规定可从下列数据中选取：严重缺陷：18、27、42；
轻缺陷：11、18、27。
TKANiKAca-
检查或试验项目
外观质量
标记和代号
安全性
光接收灵敏度
误码率
光源最小输出光功率
动态范
太阳辐射
电磁兼容性
24可靠性
SJ 20772~-2000
鉴定检验和质量一致性检验
质虽一致性检验
注：表中“○”表示必做项目，“—”表示可不做项目。4.5.4.3缺陷分类
应在产品规范中规定。
4.5.4.4合格判据
试验方法
章条号
根据检验结果，若发现的不合格数不大于规定值AQL接收判定数，则判该批B组检验合格，否则，判该批B组检验不合格。4.5.4.5重新捡验
经B组检验不合格的批，承制方应对该批产品进行分析，找山不合格原因并采取纠正措施后，可重新提交检验。重新检捡验时，重新提交批应与新批分开并加以“重新提交批”标志，且采取加严检查，
SJ 20772--2000
若重新检验合格，则判该批B组检验合格；否则，判该批B组检验不合格。4.5.4.6样品处理
经B组检验合格的批中，如发现有缺陷的产品，承制方应负责修理并达到产品规范规定的要求后，可按合同或订单整批交付。4.5.5C组检验
C组检验应在A组，B组检验合格批的产品上进行。4.5.5.1检验项目
C组检验项目如表3所示。
4.5.5.2抽样方案
抽样方案应按照GJB179A中的规定进行。采取特殊水平S-1的-·次正常检查抽样方案，缺陷分类由产品规范规定。可接收质量水平（AQL）在下列数据中选取：轻缺陷：15、25、65:
严再缺陷：4.0、6.5、15
4.5.5.3合格判据
根据检验结果，若发现的缺陷数不人下合格判定数，则判该批C组检验合格：否则，判该批C组捡验不合格。
4.5.5.4重新检验
如果样品C组检验不合格，则应停正产品的验收和交付，承制方应将不合格情况通知鉴定机构。在查明原因并采取纠正措施所，可罩新提交检验。重新检验时，应采取加严捡克。若重新捡验合格，则判C组检验合格；若重新检验仍不合格，则应将不合格情况通知上级鉴定机构。
4.5.5.5样品处理
经过C组检验的样品，不能按含间或讨单交付。4,5.5.6检验周期
C组检验周期由产品规范规定，12个月不得少于-次。当设备的结构、材料、工艺等有较大改变，可能影响设备性能、用户有重大投诉时，也应进行 C 组检验。
4.5.6D组检验
D组检验应在经A组、B组检验合格批的产品上进行。4.5.6.1检验项日
D组检验项目如表3所示。
4.5.6.2抽样方案
D组捡验样品应以A组检验和B组检验合格批的样品中随机抽取，样品数量由产品规范规定。
4. 5. 6. 3不合格
如果样品未通过D组检验，则应停正产品的验收利交付。承制方应将不合格情况通知上级鉴定机构。在采取纠止措施之后，应根据上级鉴定机构的意，重新进行全部试验或检验，或只对不合格项日进行试验或检验，若试验仍不合格，则应将不合格的情况通知上级鉴定机构。
4.5.6.4样品处理
TKANiKAca-
SJ20772—2000
除非另有规定，经D组检验的样品承制方应负责修复，更换已消耗全部或人部分设计使用寿命的零部件，并重新经过A组和B组检验合格后，可按台同或订单交付。交付规则按GJB367.4中的5.1条进行。4.5.6.5检验期
D纽捡验周期为千二个月，但在设备的主要设计、工艺、器件及原材料有较大的改变而对设备性能有较大影响时，也应进行D组检验。4.6包装检验
按GJB367.5中第6章的规定进行。4.7检验方法
4.7.1总卿
本规范规定的试验和测量方法应在GJB367.2中2.1.1条规定的试验条件：下进行。本规范规定的试验和测试方法中所使用的电源应满足下述条件：交流供电电源：220-44V、501.0Hz4.7.2一般检查
对于3.3、3.4、3.5、3.6、3.7、3.8、3.9、3.10等条应按产品规范规定检查，以便确定结构尺寸、物理特性、标志和制造工艺等是否符合相应设计要求。4.7.3安全性
8，通信机分别进行电源极性反接，过压和过流保护试验后，检套通信机工作是否正常：
通信机的外部接插口分别进行插反、插错试验，检查设备是否受到损坏：b.
通信机的雷击试验按产品规范的规定进行：G
d．通信机在正常工作状态下，外部可触及部分对地的接地电阻应小于52：e。人身安全按产品规范的规定进行检验利试验。4.7.4维修性
维修性试验按GJB2072的有关规定进行。4.7.5互换性
用相同功能的部件、组件或备份件进行.换后，对互换部分不作调整，检测其光电性能满足规范的要求。
4.7.6性能特性的测试方法
4.7.6.1测试准备
4.7.6.1.1被测设备的准备
测试前的设备应处于良好状态。a.电气接触接插件连接正确无误：b、各种报警装置完好、正常、无误。4.7.6.1.2测试仪器仪表的准备
测试仪器仪表的精度应满足所测性能指标的精度要求，并在计量检定的周期以内。测试系统应能提供试验所要求的条件。测试期间，测试系统中的仪器仪表应保持规定的精度。
4.7.6.2光接收灵敏度的测试
SJ 20772—2000
光接收灵敏度的测试摄图如图2所示：光源
测试步骤如下：
光发射
码型发生器
光接收
图2光接收灵敏度的测试
误码检测仪
自。如无特殊规定，以数字信号为50%占空比的伪随机码系列进行测量，调整码型发生器输出相应接口码型的伪随机码序列：b．调节光发射机的输山直至误码率达到规定值，用光功率计测量P处的最小接收机光功率值即为该误码率时的光接收机灵敏度，以分贝毫瓦为单位。4.7.6.3误码率的测试
由通信机所构成的传输系统的误码率采用下述测试方法。按图3所示构成测试系统，测试步骤如下：发射天线
发生器
光发射
接收天线
光接收
被测传输系统
图3误码率的测试握图
检验仪
a.将码型发生器发出的2zn-1伪随机比特序列（PRBS）信号送入光发送的群路入口，在接收端由误码检测仪检测误码。n为选定的正整数：b．在测量时，将误码捡验仪置于计数档，观察241内的误码数，并将错误时刻、误码率及误码测试的起止时间自动打印。4.7.6.4光源光功率的测试
光源光功率的测试框图如图4所示：10
iKAoNrKAca
