中华人民共和国电子行业军用标准FL5850
SJ20773--2000
野战光缆开口引接系统通用规范General specification for field openingaccess systemof optical fiber cable2000-10-20发布
2000-10-20实施
中华人民共和国信息产业部批准1范圃
主题内容
1.2适用范围
引用文件
3要求
3.1产品规范
合格鉴定
3.3设计
3.4结构和尺寸
3.5表面加工和涂镀
3.6重风
3.7颜色
3.8标记和代号
安全性
3.10维修性
互换性
性能特性
环境要求
电磁兼容性
3.15可靠性
4质量保证规定
检验责任，
检验分类·
检验条件：
4.4鉴定检验
4.5质量一致性检验
包装检验
4.7检验方法
5交货准备
5.1封存和包装
5.2装箱·
5.3运输和1贮存
5.4标志
6说明事项
TKANrKAca-

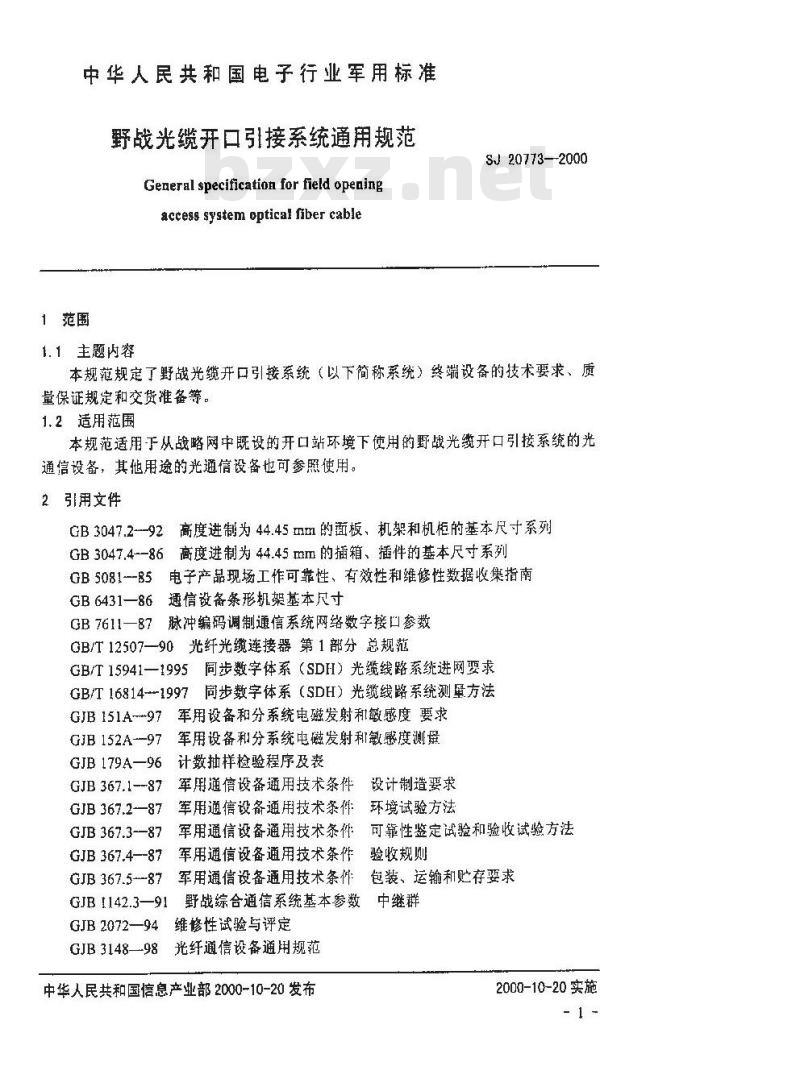

中华人民共和国电子行业军用标准野战光缆开口引接系统通用规范General specification for field openingaccess systemopticalfibercable1范围
SJ20773—2000
1.1主题内容
本规范规定了野战光缆开口引接系统（以下简称系统）终端设备的技术要求、质量保证规定和交货准备等。
1.2适用范围
本规范适用于从战略网中既设的开口站环境下使用的野战光缆开口引接系统的光通信设备，其他用途的光通信设备也可参照使用。2引用文件
GB3047.2--92高度进制为44.45mm的面板，机架和机柜的基本尺寸系列GB3047.4-86高度进制为44.45mm的插箱、插件的基本尺寸系列GB5081--85电子产品现场工作可靠性、有效性和维修性数据收集指南GB6431—86通信设备条形机架基本尺寸GB7611—87脉冲编码调制通信系统网络数字接口参数GB/T12507—90光纤光缆连接器第1部分总规范GB/T15941—1995同步数字体系（SDH）光缆线路系统进网要求GB/T16814-1997同步数字体系（SDH）光缆线路系统测量方法GJB151A-97军用设备和分系统电磁发射利敏感度要求GJB152A--97军用设备和分系统电发射利敏感度测量GJB179A一96计数抽样检验程序及表GJB367.1--87军用通信设备通用技术条件设计制造要求GJB367.2-—87军用通信设备通用技术条件环境试验方法GJB367.3-87军用通信设备通用技术条件可靠性鉴定试验和验收试验方法GJB367.4--87军用通信设备通用技术条件验收规则GJB367.5-87军用通信设备通用技术条件包装、运输利1贮存要求中继群
野战综合通信系统基本参数
GJB I142.3—91
维修性试验与评定
GJB 2072—94
GJB3148—98光纤通信设备通用规范中华人民共和国信息产业部2000-10-20发布2000-10-20实施

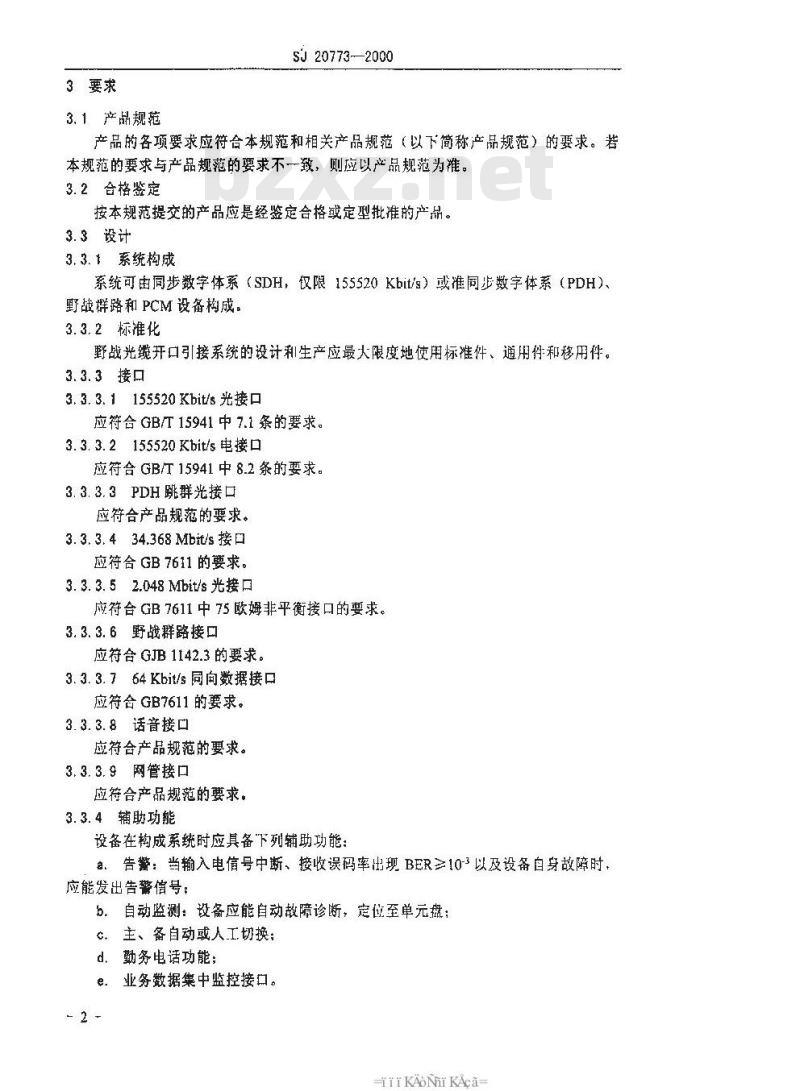

3要求
3.1产品规范
SJ 20773-—2000
产品的各项要求应符合本规范和相关产品规范（以下简称产品规范）的要求。若本规范的要求与产品规范的要求不一致，则应以产品规范为。3.2合格鉴定
按本规范提交的产品应是经鉴定合格或定型批推的产品。3.3设计
3.3.1系统构成
系统可由同步数字体系（SDH，仅限155520 Kbit/s）或准同步数字体系（PDH）、野战群路和PCM设备构成。
3.3.2标准化
野战光缆开口引接系统的设计和生产应最大限度地使用标准件、通用件和移用件。3.3.3接口
3.3.3.1155520Kbit/s光接口
应符合GB/T15941中7.1条的要求。3.3.3.2155520 Kbit/s 电接口
应符合GBT 15941中8.2条的要求。3. 3. 3.3PDH 跳群光接口
应符合产品规范的要求。
3. 3. 3. 434.368 Mbit/s 接
应符合 GB 7611 的要求。
3. 3. 3. 52.048 Mbit/s 光接
应符合 GB 7611 中 75欧姆非平衡接口的要求。3.3.3.6野战群路接口
应符合 GJB 1142.3 的要求。
3.3.3.764Kbit/s同向数据接口
应符合 GB7611 的要求。
3.3.3.8话音接口
应符合产品规范的要求。
3.3.3.9网管接口
应符合产品规范的要求，
3.3.4辅助功能
设备在构成系统时应具备下列辅助功能：a．告警：当输入电信号中断、接收误码率出现BER≥10-3以及设备自身故障时应能发出告警信号：
b．自动监测：设备应能自动故障诊断，定位至单元盘；C.主、备自动或人工切换；
d，勤务电话功能；
e.业务数据集中监控接口。
TTTKAoN KAca
3.3.5故障监测功能
应能监测下列故障：
a.电源故障：
b，输入信号丢失：
SJ 20773-—2000
c.光端机误码率大于1×10-3。
3.3.6业务监控数据及勤务电话的复用方式应符合产品规范的要求。
3.3.7光源
3.3.7.1光源的标称波长
a.1310nm:
b.1550 nm.
3.3.7.2光源类型
a、单模发光二极管(SM-LED)
b单模激光二极管(SM-LD)。
3.3.8光接收器类型
a.1310nm波长PIN-FET接收模块：b.1310nm波长Ge-APD或InGaAsp-APD：c.1550nm波长PIN-FET接收模块：d.1550 nm 波长 InGaAsp-APD。3.3.9光纤连接器
除非合同另有规定，光纤连接器应符合GB12507的要求，可在下列三种中选用：a. FC型；
b.FC/PC型;
C. FCIAPC 型。
3.3.10热设计
应符合 GJB 367.1 中 1.13 条的规定。3.3.11控制装置和检测装置
应符含GB 367.1中1.17条的规定。3.3.12电气装配
应符会GJB367.1中2.2条的规定。3.3.13机械连接
应符合G3B 367.1中2.3条的规定。3.3:14焊接
应符合 GJB 367.1 中 2.4 条规定。3.3.15元器件、零件和材料
应符合 GJB 367.1 中第 3 章的规定。3.4结构和尺寸
结构应符合GJB367.1中1.15条的规定，外形尺寸应符合GB3047.2、GB3047.4和 GB 6431 尺寸系列的规定。
3.5表面加T.和涂镀
SJ 20773—-2000
应符合 GJB 367.1中 2.5利2.6条的规定。3.6要量
应符合产品规范的规定。
3.7颜色
设备的颜色及各种指示信号的识别额色应符会GJB367.1中1.20条的规定。3.8标记和代号
应符合GJB367.1中1.21条的规定。3.9安全性
3.9.1设备安全
设备应有以下安全措施：
设备电源应具有电源极性接反和过压，过流保护措施：a
b．电源应有熔断器等保护装置，熔断器应安装在容易更换的地方；c．应装有接地装置；
d. 有要求时应装有避雷装置;
e.应有防插错装置。
3.9.2人员安全
所有露于外部的易触及部分，在正常工作期间应处丁地电位，光端机的外壳、棱角和边缘应无毛刺、尖锋和利刃。3.10维修性
应符合GJB367.1中1.6条的规定。其平均修复时间（MTTR）应不大于30min。3.11互换性
应符合 GJB 367.1 中 1.7条的规定。3.12性能特性Www.bzxZ.net
3.12.1输出光功率（见4.7.10.1条）输出光功率≥-5dBm。
3.12.2光接收灵敏度（见4.7.10.2条）PDH 在 BER≤1x×10~10 时，不劣于-40 dBm:SDH在BER≤1×10-时，应符合产品规范的规定。3.12.3光接收动态范围（见4.7.10.3条）PDH设备在BER≤1×10-\时，光接收动态范围为-3~-40dBm:SDH设备在BER≤Ix10-\时，应符合产品规范规定。3.12.4抖动（见4.7.10.4条）
3.12.4.1PDH抖动性能
3.12.4.1.1无输入抖动时的最大输出抖动容限无输入抖动时的最大输出抖动容限应满足GB7611中3.2.1.2和5.2.2条的要求。3.12.4.1.2输入抖动漂移容限
输入抖动漂移容限应满足GB7611中3.2.2.3利5.3.3条的要求。3.12.4.1.3抖动转移特性
抖动转移特性应小于-1dB。
3.12. 4.2SDH 抖动性能
iKAoNrKAca
SJ 20773—2000
应符合GB/T15941中11.2条的规定，3.12.5电源要求（见4.7.10.5条）交流供电电压：220V+20%50±3Hz直流供电电压：+24V±20%域-48V±20%设备可由交流或真流供电，根据供电情况自动进行交、直流电源切换时不影响误码性能。
3.13环境要求
在规定的条件下，试验后设备的性能特性和机械性能应符合3.12条的要求。3. 13. 1低温试验
应满足GJB367.2中&401低温试验》第3章地面通信设备车载式的要求。3.13.2高温试验
应满足GJB367.2中《402高温试验》第3章地面通信设备车载式的要求。3.13.3冲击试验
应满足GJB367.2中《408冲击试验》第4章严酷等级表408-1中基本设计试验的要求，
3.13.4振动试验
应满足GJB367.2中《409振动试验》第章严酷等级表409-1中线Y的要求。3.13.5湿热试验
应满足GJB367.2中《411热试验》第3章地面信设备车载式的翌求。3.13. 6 霉菌试验
应满足GJB367.2中《412群菌试验》第3章的要求。3.13.7盐雾试验
应满足GJB367.2中《413盐爹试验》第3童的要求。3.13.8运输试验
应满足 GJB 367.5 中第 3章的要求，3.14电磁兼容性
3.14.1电源线租互连线的传导发射应符合GJB151A中CE101的规定。3.14.2电源线传导敏感度应符合GJB151A中CS101、CS102和CS106的规定，3.14.3电源线尖峰信号传导敏感度应符合GJB151A中CS106的要求。3.14.4磁感应场辐射敏感度应符合GJB151A中RS101的要求。3.14.5尖峰信号和电源频率的感应场辐射敏感度应符合GJB15IA中RS101的要求。
3.14.6电场辐射墩感度应符合GJB151A中RS103的要求。3.15可靠性
系统的平均故障间隔时间MTBF的下限值（）应不小了80201、4质量保证规定
4.1检验货任
除合同或订单中另有规定外，承制方应负资完成本规范规定的所有检验。必要时，订-5
SJ20773--2000
购方或上级鉴定机构有权对本规范所规定的任一检验项目进行检查，4.1.1合格责任
设备必须符合第3章和第5章的所有要求。本规范规定的检验应成为承制方整个检验体系和质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求，质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。4.t.2试验和检验设备
试验、测量和检验设备应由承制方提供利维护。这些设备应性能良好，能够完成所要求的检验。
4.2检验分类
本规范规定的检验分为：
a．鉴定检验；
b.质量一致性检验。
4.3检验条件
除另有规定外，应按GJB367.4中1.8条规定的条件进行各项检验。4.4鉴定检验
鉴定检验一般在设备设计定型和生产定型时进行，但在设备的主要设计、I.艺、元器件及材料有重大改变而影响设备的重要性能，使原米的鉴定结论不再有效时，也应进行鉴定检验。
鉴定检验应在订购方或上级鉴定机构认可的实验室进行。4.4.1样品数量
样品的数量在产品规范或订货合同中明确确定。4.4.2检验项目
鉴定检验按表1的项目进行。
4.4.3合格判据
当所有检验项目均满足第3章和第5章的要求时，则判定鉴定检验合格，如果任何一个检验项目不符合规定的要求，则应暂停检验，承制方应对不合格项目进行分析，找出缺陷原因并采取纠正措施后，可继续对不合格项目及相关项目进行检验。若继续检验所有检验项目都符合规定的要求，则仍判鉴定检验合格：若仍有某个项日不符合规定的要求，则判为鉴定检验不合格。4.4.4鉴定合格资格的保持
为了保持鉴定合格资格，承制方应每年向主管部门提交试验资料，4.5质量一致性检验
4.5.1检验分组
质量一致性检验分为A、B、C和D级。4.5.2检验批的形成
检验批的形成应符合GJB179A中第5.4.6条的规定4. 5. 3A 组检验
4.5.3.1检验项目
A 组检验项目如表 1 所示。
KANKAca
SJ20773—2000
4.5.3.2抽样方案
对承制方提交的检查批产品百分之百地进行A组检验，批质量以每百单位产品缺陷数表示，可以接受的每百单位产品缺陷数及其缺陷分类由产品规范规定。4.5.3.3合格判据
采用逐台检验整批判定方式，剔除有缺陷的产品。根据检验的结果，若发现的缺陷数等于或小于规定值，则判该批A组检验合格，否则，判该批A组检验不合格。
4.5.3.4重新检验
A组检验不合格的批，承制方应对该批设备进行分析，找出缺陷原困并采取纠正措施后，可重新提交检验。对于重新提交的批应与新批分开，并加“重新提交批”的标志，且采用加严检验。
若重新检验合格，仍判该批A组检验合格；若重新检验仍不合格，则判该批A组检验不合格。
检验项目
结构和尺
表面加工和涂镀
标记和代号
安全性
维螃性
互换性
输出光功率
光接收灵敏度
光接收动态范围
低温试验
商温试验
神击试验
振动试验
湿热试验
霉菌试验
盐劳试验
质量一致性检验
章条号
试验方法
章条号
运输试验
电磁兼容性
可靠性
包装检验
SJ 20773--2000
续表1
质量一致性检验
注：表中符号“○”为必做项目；“△”为选取项日；“二\为不做项目。4.5.4B组检验
4.5.4. t检验项目
B组检验项目如表1所示。
4.5.4.2抽样方案
章条号
试验方法
抽样方案应按照GJB179A中的规定进行。采取一般检查水平II的-一次正常检查抽样方案，缺陷分类由产品规范决定。可接收质量水平（AQL）在下列送用严重缺陷：4.0、6.5、10.0：
轻缺将：10.0、15.0、25.0。
4.5.4.3合格判据
根据检验结界，若发现的缺陷数不于合格判定数，则判该批B组检验合格；否则判该批 B 组检验不合格,
B组检验不允许有致命缺降，一旦发现致命缺陷、该批拒收。4.5.4.4重新检验
经B组检验不合格的批，承制方应对该批设备进行分析，找出原因并采取纠正措施后，可重新提交检验。重新检验时，重新提交的批应与新批分开并加“重新提交批”的标，且采用加严检验：
若重新检验合格，仍判该批B组检验合格；若新检验仍不合格，则判该批B组检验不合格。
4.5.5A组和B组检验样品处理
经A组和1B组检验合格的批中，如发现有缺陷的产品，承制方应负资修理并达到产品规范规定的要求后，可按合同或订单整批交付。4.5. 6C组检验
C组检验应在A组和B组检验合格批的产品上进行：4.5.6.1检验项目
C 组检验项目如表 1 中所示。
4.5.6.2抽样方案
抽样方案应按照GJB179A中的规定进行，采取特殊检查水苹S一1的一次正常捡查抽样方案。缺陷分类由产品规范规定。可接收质载水平（AQL）在下列中选取：严重缺陷：4.0、6.5、15.0；
轻缺陷：15.0、25.0、65.0
TTTKAoNr KAca-
4.5. 6. 3合格判据
SJ 20773—2000
报据检验结果，君发现的缺陷数不大丁合格判定数，则判C组检验合格：否则，判C组检验不合格。
4.5:6.4重新检验
如果样品未通过C组检验，则应停止设备的验收和交付，承制方应将不合格情况通知鉴定机构。在查明原因并采取纠正措施后，可重新提交检验，重新检验时，应增加样品数量。重新检验应根据订购方或鉴定机构的意见进行全部试验或检验，或只对不含格的项目进行试验或检验。
若重新检验合格，仍判C组检验合格，若重新捡验仍不合格，应将不合格情况通知鉴定机构。
4.5.6.5样品处理
除非另有规定，经过C组检验的样品，承制方将所发现的或潜在的损伤修复后，再经过A组和B组检验合格后，可以按合同或订单交付。4.5.6.6检验周期
C组检验的周期为12个月。
4.5.7D组检验
D检验应在经A组、B组检验合格批的产品上进行。4.5.7.1检验项目
D 组检验项且如表 1 所示。
4.5.7.2抽样方案
D组检验样品应从A组检验和B组检验合格批的样品中随机抽取。样品数量由产品规范规定。对小批量无法进行可靠性试验时，也可用现场可靠性数据收集法，按GB5081的规定进行。
4.5.7.3不合格
如果样品未通过D组检验，则应停止产品的验收和交付。承制方应将不合格情况通知上级鉴定机构。在采取纠正措施之后，应根据上级鉴定机构的意见，重新进行全部试验或检验，或只对不合格的项目进行试验或检验，若试验仍不合格，则应将不合格的情况通知上级鉴定机构。
4.5.7.4样品处理
除非另有规定，经D组检验的样品承制方应负贡修理，更换已消耗全部或大部分设计使用寿命的零部件，并经过A组和B组检验合格后，可按合同或订单交付。4.5.7.5检验周期
D组检验周期为12个月，但在设备的主要设计、工艺、器件及原材料有重人的改变而对设备性能有较大影响时，也应进行D组检验。4.6包装检验
按GJB367.5中第6章的规定进行。4.7检验方法
4.7.1设计
根据设计文件进行检查评审。
4.7.2结构尺寸检查
使用量具实测检查。
4.7.3表面加工和涂镀检查
用目测检查。
4.7.4重量检查
用衡器实测检查。
4.7.5颜色检查
按产品规范规定检查。
4.7.6标记和代号检查
按产品规范规定检查。
4.7.7安全性试验
4.7.7.1设备安全试验
SJ 20773--2000
a，设备分别进行电源极性接反、过压和过流保护试验后，检查设备工作是否正常；b．设备的插件分别进行播反、插错试验，检查设备是否受到损坏：c.设备的雷击试验按产品规范规定进行：d.设备正常安装完毕后，测试外部触及部分对地的接地电阻应小于3。4.7.7.2人员安全
按产品规范规定进行检验和试验。4.7. B 维修性试验
按 GB 2072 附录 A 中 A3 条的方法进行，4.7. 9互换性检查
抽取相同功能的部件、组件、光纤连接器与备份件进行互换后，对互换部分不加调整，检验其性能。
4. 7.10性能特性测试方法
4.7.10.1输出光功率
PDH设备输出光功率测量按GJB3148中4.7.6.2条方法进行：SDH设备输出光功率测量按GB/T16814中3.1条方法进行。4.7.10.2光接收灵敏度
PDH设备光接收灵敏度测量按GJB3148中4.7.6.3条方法进行；SDH设备光接收灵敏度测量按GB/T16814中3.8条方法进行。4.7.10.3光接收动态范
PDH设备光接收动态范围测量按GJB3148中4.7.6.4条的方法进行：SDH设备光接收动态范围测量按GB/T16814中3.9条方法进行。4. 7.10.4抖动
4.7.10.4.1PDH抖动性能测量
4.7.10.4.1,1无输入抖动时的最大输出抖动容限按 GJB 3148 中 4.7.6.5 条的方法进行。4.7.10.4.1.2输入抖动漂移容限按GJB3148中4.7.6.5.1条的方法进行。4.7.10.4.1.3抖动转移特性
按 GJB 3148中 4.7.6.5.2条的方法进行。- 10 -
TKAoNr KAca-
