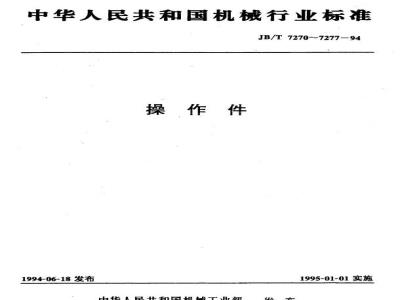

中华人民共和国机械行业标准 JB/T7270～7277-94 操作件 1994-06-18发布 中华人民共和国机械工业部发布 1995-01-01实施 1 主题内容与适用范围 本标准规定了手柄的型式、尺寸及技术要求。 2 引用标准 JB/T7276 操作件标记方法 JB/T7277 操作件技术条件 3 型式与尺寸 手柄的型式与尺寸接图1及表1的规定。 4 标记 4.1 标记方法按JB/T7276的规定。 4.2 标记示例 JB/T 7270.1—94 A型，d=6，L=50，l=10，35钢，喷砂镀铬手柄的标记为：手柄6×50×10JB/T7270.1 B型，d=M6，L=50，35钢，喷砂镀铬手柄的标记为：手柄BM6×50JB/T7270.1 5 技术要求 5.1 材料 35钢：Q235-A。 5.2 表面处理 喷砂镀铬(PS/D·Cr); 镀铬地光(D·L,Cr); 氧化(H·Y)。 5.3 其他技术要求按JB/T7277的规定。 附加说明： 本标准由机械工业部机械标准化研究所提出并归口。 本标准由机械工业部机械标准化研究所负责，上海机床附件六厂、上海机床厂参加起草，根据国家技术监督局技监局标发（1992）549号文附件3调整为行业标准的国家标准。本标准代替GB4141.1-84。
