JB/T 7297-1994
基本信息
标准号： JB/T 7297-1994
中文名称：柴油机喷油嘴偶件 性能试验方法
标准类别：机械行业标准(JB)
英文名称： Diesel engine fuel injection nozzle assembly performance test method
标准状态：已作废
发布日期：1994-07-18
实施日期：1995-07-01
作废日期：2004-11-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：机械>>活塞式内燃机与其他动力设备>>J94燃油供热系统
关联标准
出版信息
页数：6页
标准价格：12.0 元
相关单位信息
标准简介
JB/T 7297-1994 柴油机喷油嘴偶件 性能试验方法 JB/T7297-1994 标准下载解压密码：www.bzxz.net

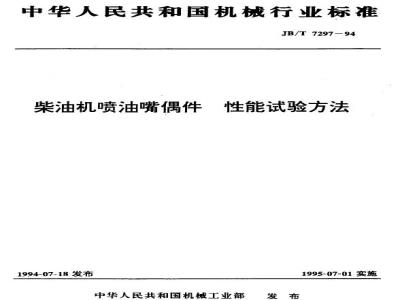

标准图片预览
标准内容
中华人民共和国机械行业标准
JB/T7297-94
柴油机喷油嘴偶件
1994-07-18发布此内容来自标准下载网
性能试验方法
1995-07-01实施
中华入民共和国机械工业部
中华人民共和国机械行业标准
柴油机喷油嘴偶件
1主题内容与适用范围
性能试验方法
JB/T729794
本标准规定了中、小功率柴油机喷油嘴偶件（以下简称喷油嘴偏件)的性能试验方法。本标准适用于中、小功率柴油机喷油嘴偶件。2引用标准
GB1958
GB6810
GB8029
JB/T7296
ZBJ94016
3试验方法
轻柴油
形状和位置公差检测规定
柴油机喷油泵试验台高压油管组件柴油机喷油泵校泵油
柴油机喷油嘴偶件技术条件
喷油泵试验台技术条件
3.1本标准中各项形状和位置公差的检测，除特殊规定外，均应按GB1958规定进行3.2针阀体和针阀密封锥面表面粗糙度允许用标准样件对比检测、3.3清动性试验
用经过良好过滤的符合GB252规定的0号轻柴油仔细清洗和润滑零件后，置喷油瞻偶件与水平成45°位置，从针阀体中抽出针阅圆柱工作表面长度的三分之一，针闹绕其自身轴线转至任何位置，放手后，针阔能借自重滑下落座，不得有任何阻滞现象。3.4径部密封性试验
3.4.1本试验在装有压力显示装置（精度±0.5%，量程0~40MPa）.高压油路容积为10cm（不包括压力表内部容积)的径部密封试验台上进行。3.4.2环境温度为20±1℃。
3.4.3试验油为柴油和机油的混合油，在20℃时的运动粘度为10.2～10.7mm*/s。3.4.4试验台的密封性要求：使试验油压上升到32MPa，让其下降至30MPa开始计时，3min内压力降不大于1MPe，
3.4.5试验油由喷油嘴偶件径部间隙进入时，针体密封端面与夹具接触面之间应密封，不允许有渗油现象。
3.4.6试验时，试验油压应在23～24MPa起下降至20MPa压力时开始计时，待降到18MPa压力时结束计时。
3.4.7径部密封性试验可采用样品比较法进行，此时不规定所用试验油液的温度和粘度；也可采用其他油压或气体流量试验方法，但其标准样品必须达到按JB/T7296中第3.10条规定的样品质量要求。3.5喷雾及密封锥面密封性试验
3.5.1喷油嘴偶件费雾及密封锥面密封性试验在具有储压简（容积约为2500cm）、机票试验台上进行。
机械工业部1994-07-18批准
1995-07-01实施
3.5.2环境温度为23±5℃。
JB/T 729794
3.5.3试验油应符合GB252规定的0号轻柴油。3.5.4试验时，将喷油嘴偶件的喷油压力调整到在柴油机上使用时的开启压力，以60～80次/min的喷油次数喷油，这时检查喷雾质量及维面密封性：喷雾质量应符合JB/T7296中第3.12条的要求。a.
b.维面密射性要求在喷油开始与结束后，针阅体端面或头部不得出现油液积象现象（喷油嘴偶件在垂直位置)。
3.5.5喷第及密封维面密封性也可在手泵试验台上进行，其检查质量应符合上述机泵试验台上的要求，
3.6流量试验
喷油喷偶件流量试验应在喷油票试验台上用喷油案的同一分票进行。3.6.1试验用油应符合GB252规定的0号轻柴油或GB8029规定的校泵油。3.6.2试验台用高压油管应符合GB6810的规定，喷油票试验台应符合ZBJ94016的规定。3.6.3针阀的开启压力按其所配套的柴油机要求调整。喷油嘴偶件流试验也可在常压流量试验台上进行，其流量偏差率按制造厂与用户技术协议。3.7可靠性试验
喷油嘴偶件可靠性试验方法接附录A（补充件）进行。2
A1试验样品
JB/T 729794
附录A
喷油嘴偶件可靠性试验方法
(补充件）
A1.1进行可靠性试验的喷油嘴偶件应符合产品图样和有关技术文件的规定，并经工厂检验部门检验合格。
A1.2在生产厂仓库或生产线末端抽样，样品母体不少于90副；在用户和市场抽样，不限样品母体。A1.3随机抽样8只，全部进行可靠性试验。A2试验方法
A2.1喷油嘴偶件可靠性试验是装入喷油器内在室内台架上冷拖；为了缩短试验时间，可采用室内台架快速冷拖，快速试验采用在保证喷油瞻喷油过正觉情况下加快喷油频率的方法来实理A2.2随喷油泵一起试验时，转速按喷油泵转速：快速试验时，可靠性试验台用喷油泵转速控制在1000±20r/min。
A2.3试验用油应为GB252中规定的0.号轻柴油，A2.4试验用油温度应控制在40士5℃，A2.5试验工况为选择产品所配套的柴油机在120%标定功率时的喷油量作为试验工况。A2.6喷油瞻偶件可靠性考核是以定时截尾方式进行试验，试验时间按加速系数K。而定，但要保证相当于6×10°次工作循环（冷拖）。A3失效判定
在试验过程中，必须进行时间间隔均等的5次检测，43.1试验期间喷油嘴若有操坏，则判为失效，并停止已失效样品的试验A3.2在检测时，检查项目为JB/T7296中第3.8、3.9、3.10、3.11条，检查方法按本标准中相应规定，如出现表A1所列失效项目，则停止该样品的试验，并记录发生时间t。表A1喷油嘴偶件失效实例
类效项目
喷油嘴开裂
针阀卡死
喷油不雾化
喷雾质量差
座面密封性变差
按本标准要求试验，喷油不雾化明
按本标难要求试验，出现喷算偏斜、连续的油柱和极易判别的局部浓婚不均匀现象
喷孔口有明显的滴油现象
注：如发生不在本表中所列失效，可参照上表的分类原期来判定A4失效发生时刻
A4.1能及时发现的失效，即记下其准确的发生时刻，A4.2不能及时发现的失效，按式(A1)确定其发生时刻T。已知在Et-1时间间隔内有n，个故障发生，则其中第m个故障发生的时刻为：3
附加说明：
JB/T 7297~94
Tm= th 1
本标准由机械工业部无锡油泵油嘴研究所提出并归口。...(A1)
本标准由无锡油票油嘴研究所、上海内燃机研究所负责起草。无锡油泵油嘴厂、上海柴油机厂油泵分厂、洛阳第一拖拉机厂油泵分厂等单位参加起草。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
