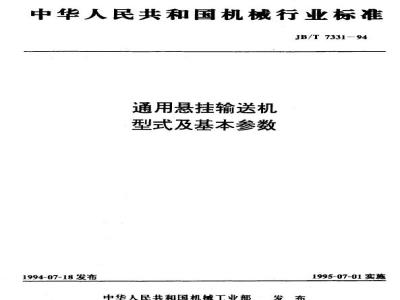

中华人民共和国机械行业标准
JB/T7331-94
通用悬挂输送机
型式及基本参数
1994-07-18发布
中华人民共和国机械工业部
1995-07-01实施
中华人民共和国机械行业标准
通用悬挂输送机
型式及基本参数
主题内容与适用范围
本标准规定了通用悬挂输送机的型式及基本参数。JB/T7331—94
本标准适用于以可拆链为牵引件，工字钢为轨道称为重型)和以双铰接链为牵引件、开口方管异型钢为轨道（称为轻型）的通用悬挂输送机，积式悬挂输送机和其他型式的通用悬挂输送机，亦应参照使用。
2引用标准
ZBJ81008
热轧工字钢尺寸、外形、重量及允许偏差挂输送机牵引可拆链及链轮
通用悬挂输送机由轨道、牵引链（含承载件)组成封闭的输送回路（系统），既可以组成平面输送系统，也可以组成空间输送系统。系统中，由驱动装置带动牵引链携载沿轨道运行，拉紧装置使牵引链始终保持不小于一定数值的张力，以保证驱动拨爪或驱动链轮与牵引链的正常啮合，通用悬挂输送机的轨道、牵引件及承载件型式如图1所示。重型
b轻型
通用悬挂输送机一般采用履带驱动装置，在持殊需要情况下，也可采用链轮驱动，如图2，图2
机械工业部1994-07-18批准
1995-07-01实施
JB/T7331-94
3.2通用悬挂输送机的拉紧装置可采用重锤、弹赞、螺杆和波压气动等型式3.3通用悬挂输送机牵引件采用可拆链和双铰接链。可拆链应符合ZBJ81008的要求，双接链的型式如图3所示（也可采用双链片结构）。图3
3.4重型通用悬挂输送机轨道采用的热轧工字钢应符合GB706的规定·轻型通用悬挂输送机的轨道采用开口方管异型钢、如图4所示。图
3.5重型通用悬挂输送机的水平回转轻型通用悬挂输送机的水平回转通过水8光轮
果用光轮、链轮或滚子组作为回转支撑件、如图5所示，小半径回转时也可采用回转轮
b链轮
e滴于
3.6重型通用悬挂输送机中链轮驱动装置和链轮回转装置的链轮应符合ZBJ81008的要求。3.7通用悬挂输送机型号的表示方法2
标记示例：
JB/T7331-94
重型为链条名义节距，轻型为链条啮合节距：mm型式代号，重型不标，轻型为Q
通用悬挂输送机代号
链条名义节距为100mm的重型通用悬挂输送机：悬挂输送机XT100JB/T7331
链条啮合节距P，为200mm的轻型通用悬挂输送机：基挂输送机XTQ200JB/T7331
4基本参数
4.1通用悬挂输送机的基本参数与尺寸应符合图1、图3～图5及表1～表3的规定，推荐以表1，表3为主。
牵引链
输送机
名义节距
牵引链
理论节距
滑架小车
极限载荷
滑渠小车
注；①小车极限载荷是指在输逐机水平轨道上，小车在静止状态下的承载能力。小车许用载荷的计算方法参阅附录A(参考件）③最小需直弯曲半径指滑架小车间距为4P。表2
牵引链
输送机
名文节距
牵引链
理论节距
清架小车
倾斜段
线路候角
颜斜段
线路倾角
最小垂直
弯曲半径
最小垂直
弯曲半径
输送机型号
XTQ150
XTQ200
XTQ250
链条啮合节距
JB/T 7331-- 94
单点许用
承默能力
轨道截面尺寸
(bXbXd-)
55×55×318
70X70×425
80×80×528
68× 71× 4-25
轮直径
最小水平弯曲半径
4.2重型通用悬挂输送机吊具间原应为牵引链理论节距的偶数倍.轻型通用悬挂输送机吊具间距应为啮合节距的整数倍。
4.3果用光轮和滚子组回转装置时，轨道弯曲半径为：315，400，500，630，800，1000，1250，1600，2500mm。其中小尺寸适用于光轮，大尺寸适用于滚子组。
轻型通用悬挂输送机水平弯轨半径为：350，500，600，800，1000，1250，1600，2000mm。通用悉挂输送机的垂直弯曲半径为：44
350,400,500,600,800.1000,1250,1600,2000,2500.3150,3550,4000,4500,6300,8000mm，其中1250mm以下者用于轻型通用湛挂输送机。4.5通用悬挂输送机拉紧装置的拉紧力为S。=300~3000N
4.6通用悬挂输送机牵引链运行速度为：0.315,0.4,0.5,0.63,0.8,1.0,1.25,1.6,2.0,2.5,3.15,4.0,5.0,6.3.8.0,10.0.12.5,16.0m/min。
常用代号
链条理论节距：P，mm；
链条极限拉伸载荷：Q.kN；
链条许用拉力：ESJ.kN；
JB/T 733194
附录A
小车许用载荷的计算方法
(参考件）
垂直弯道处链条拉力;S..kN；
小车间距：7.，mm
小车极限载荷：Q，kN；
输送机运行速度:,m/min；
轨道垂直弯曲半径：R，mm；
在链条处的垂直弯曲半径：R;mm；输送机线路总长：L，mm；
全部负载线总长：L，m。
小车承载能力的影响因素
链条的拉力；
输送机的工作条件；
输送机的运行速度：
小车间距：
线路上垂直弯道的位置、数量和弯曲半径的大小。输送机的工作条件
输送机的工作条件是根据输送机所在环境的特征及生产条件来区分的，通常分为良好、中等和沉重三种情况，工作条件分级按表A1选取。表A1
清洁、干碟、通风和有采暖的场所，空气中无水蒸气及腐蚀性气体：
环境空气中含磨损性粉尘度低于Smg/m\，一班工作制，间或两班工作；
维护保养条件较好
空气中无水蒸气及离蚀性气体，相对强度不大于60%，在输送机上不产生覆结水；环境空气中含密据性粉尘依度低于10mg/m；两班工作制，间或三班工作；
维护保养条件中等
机核、食品、无线电、表等工厂的加工车间及装配车间；
邮政系统印副厂的运送和分发：服装加工厂等
稳胶制品车间：
与清洗、涤速连在一起的冷冲压车间：本材加工车间的木材及制品输送；对闭的、有采最的输送走席
JB/T7331-94
续表A1
空气中有水蒸气及离蚀性气体，相对显度可达90%：
环境空气中含率据性粉尘浓度大于10mg/m'；输送机在高温或低湿下工作：
三班工作制或连续工作制：
维护保养条件较差
A4牵引链许用拉力的确定
势造或清理车间；
清洗、喷涂和烘干生产线：
玻璃及玻璃制品生产输送线；
屠宰车间、冷库：
不封闭的输送走廊；
露天仓库
牵引链许用拉力[S]，由输送机的工作条件、运行速度及线路复杂程度决定，可以接表A2选取。表A2
链条节距
输送机的工作条件
及线路的复杂程度
「良好
工作条件
工作条件
工作条件
L流重
「良好
L流重
L流重
线路-
线路-
[简单
厂简单
链条极限拉伸载荷
运行速度为v(m/min>时
链条许用拉力[S]kN
注：商单线路是指在一条输送线上，水平和重直膏道的数目合计不幅过20的情况（线路从一个高度改变到另一个高度的垂直弯曲按两个弯曲段计算）。A5小车许用载荷的确定
A5.1小车计算载荷的确定
小车计算载荷Q,按式(A1)确定：6
式中，K,一—速度系数，由图A1确定：JB/T733194
Q,=Q.K,K,K
K，一一比例系数，根据负载段的长度在线路中所占比例由图A2确定：K
温度累数，按表A3选取。
小车通过区域的环境澄度
125~150
当小车通过区域的环境温度低于125C时，小车计算载萄可由表A4查出，表A4
输送机
运行连度为v(m/min)时小车的计算载荷Q,2~3
A5.2水平线路输送机小车许用载荷的确定3~5
线路上不存在重直弯道的水平线路输送机，小车许用载荷[QJ接式（A2)计算[Q]=K,Q
式中：K,—-安全系数，对于工字钢;K,-0.7。A5.3空间线路输送机小车许用载荷的确定线路上存在有垂直弯道的空间线路输送机.小车许用载荷[Q]按式(A3)计算[Q] = K,(Q, Q)
式中：Q一
一在垂直弯道上，由于链条拉力的影响而作用在小车上的附加载荷。小车在线路上按相等间距排列时(图A3)，小车的附加载荷Q:按式（A4)计算：(AI)
..(A2)
..(A3)
JB/T 733194Www.bzxZ.net
Q, S, T/R
小车在线路上成对布置时.小车具有Tk和T×两种间距（图A4)，每个小车的附加载荷Q接式(A5)计算：
Qr = S, sinE(g + y)/2]
式中：(p/2)=are sin(Tk/2R,),(7/2)=are sin(T/2R,)。小车附加截荷的数值，随着垂直弯道弯曲半径的减小面增大图A3
·(A5)
每个小车的附加载荷Q，可以根据小车的排列方式、间距、垂直弯曲半径的数值和在垂直弯道处链条拉力的数值由表A5～表A7中查出。表A5
6P=186
6P=480
8Ps640
垂直套
曲半径
当链条拉力为S,[kN]时
小车的附加载荷Q
