本标准规定了食品用包装材料及其制品的浸泡试验方法通则。本标准适用于塑料、陶瓷、搪瓷、铝、不锈钢、橡胶等为材质制成的各种食品用具、容器、食品用包装材料，以及管道、样片、树脂粒料、板材等理化检验试样的预处理。 GB/T 5009.156-2003 食品用包装材料及其制品的浸泡试验方法通则 GB/T5009.156-2003 标准下载解压密码：www.bzxz.net

ICS67.040
中华人民共和国国家标准
GB/T5009.156—2003
代替GB/T17409—1998
食品用包装材料及其制品的
浸泡试验方法通则
General principle for the determination ofmigration of packaging materials andtheir products
2003-08-11发布
中华人民共和国卫生部
中国国家标准化管理委员会
2004-01-01实施
GB/T5009.156—2003
本标准代替CB/T17409—1998《食品用包装材料及其制品的浸泡试验方法通则》。本标准按照GB/T20001.4一2001《标准缩写规则第4部分：化学分析方法》对原标准的结构进行了修改。
本标准由中华人民共和国卫生部提出并归口。本标准的附录A、附录B是规范性附录。本标准负责起草单位，上海市卫生防疫站、上海市南市区卫生防疫站、江省卫生防疫站、天津市卫生防疫站。
本标准主要起草人：沈文、成凯泰、刘翠英、杨笑梅、朱惠芬。原标准于1998年首次发布，本次为第一次修订。303
GB/T5009.156—2003
经过研究人员多年的制标工作，我国食品用包装材料及其制品的卫生检验方法已逐步形成了一系列标准。由于客观的原因，各浸泡试验仍存在不少问题。为此，在参考了国内外有关资料的基础上，制定了本原则，以期理顺、补充，使操作程序得以统一规范，并尽可能与国际标准靠拢，使监测操作即简洁又不失其科学性。

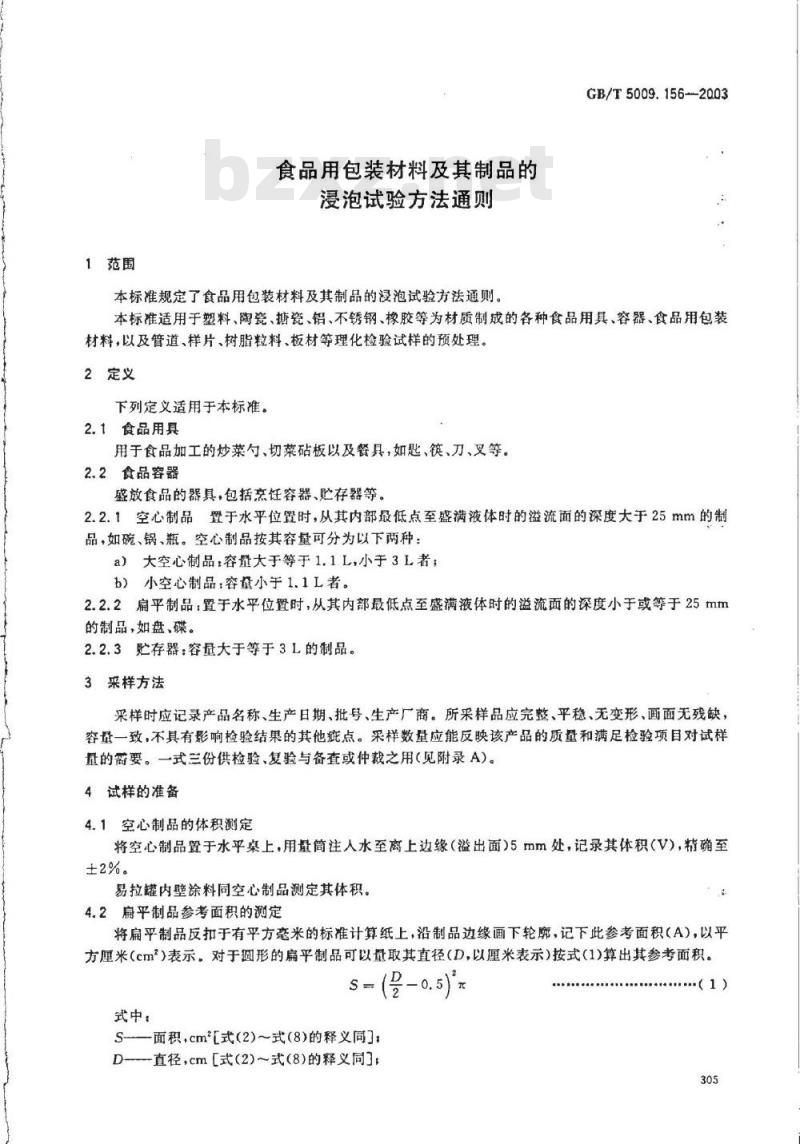

1范围
食品用包装材料及其制品的
浸泡试验方法通则
本标准规定了食品用包装材料及其制品的浸泡试验方法通则。GB/T5009.156-2003
本标准适用于塑料、陶瓷、糖瓷、铝、不锈钢、橡胶等为材质制成的各种食品用具、容器、食品用包装材料，以及管道、样片、树脂粒料、板材等理化检验试样的预处理。2定义
下列定义适用于本标准。
2.1食品用具
用于食品加工的炒菜勺、切菜砧板以及餐具，如匙、筷、刀、叉等。2.2食品容器
盛放食品的器具，包括烹饪容器、贮存器等。2.2.1空心制品置于水平位置时，从其内部最低点至盛满液体时的溢流面的深度大于25mm的制品，如碗、锅、瓶。空心制品按其容量可分为以下两种：a）大空心制品：容量大于等于1.1L，小于3L者；b）小空心制品，容量小于1.1L者。2.2.2扁平制品：置于水平位置时，从其内部最低点至盛满液体时的溢流面的深度小于或等于25mm的制品，如盘、碟。
2.2.3贮存器：容量大于等于3L的制品。3采样方法
采样时应记录产品名称、生产日期、批号、生产厂商。所采样品应完整、平稳、无变形、画面无残缺，容量一致，不具有影响检验结果的其他点。采样数量应能反映该产品的质量和满足检验项目对试样量的需要。一式兰份供检验、复验与备查或仲裁之用（见附录A)。4试样的准备
4.1空心制品的体积测定
将空心制品置于水平桌上，用量筒注人水至离上边缘（溢出面）5mm处，记录其体积（V），精确至±2%。
易拉罐内壁涂料同空心制品测定其体积。4.2扁平制品参考面积的测定
将扁平制品反扣于有平方毫米的标准计算纸上，沿制品边缘画下轮廊，记下此参考面积（A），以平方厘米（cm）表示。对于圆形的扁平制品可以量取其直径（D，以厘米表示）按式（1)算出其参考面积。S
S——面积，cm［式（2）～式（8）的释义同]D—直径cm［[式(2)～式(8)的释义同]*（1)
GB/T5009.156-2003
浸泡液至边缘距离，cm
4.3不能盛放液体的制品即盛放液体时无法留出液面至上边缘5mm距离的扇平制品，其面积测定同上述扁平制品。
4.4不同形状的制品面积测定方法举例4.4.1匙：全部没泡人溶剂。其面积为1个椭圆面积加2个梯形面积再加1个梯形面积的总和的2倍。计算公式见式(2)。
(2×（×h）
+[(E+F)×h
[(E+F)Xh2
0. 785 × Dd +(A +B) ×h +
式(2)中各字母意义见图1。
A——匙上边半圆长：
B—匙下边半圆长。
4.4.2筷（尾方头圆）：全部浸人溶剂。其面积为长方形面积加圆柱形面积之和。S=A2+4Ah,+Dh
式(3)中各字母意义见图2。
4.4.3奶瓶盖：全部浸泡。其面积为环面积加圆周面积之和的2倍。S=2[(-r)+2mh]
式(4)中各字母意义见图3。
（2）
（3）
4.4.4碗边缘：边缘有花饰者例扣于溶剂，浸人2cm深。其面积为被浸泡的圆台侧面积的2倍。S=[元l(n+r)]x2=4元(+r2)
式（5）中各字母意义见图4。
GB/T5009.156-2003
4.4.5圆柱形杯口边缘：边缘有花饰者倒扣于溶剂，浸人2cm深。其面积为没泡的圆柱体面积的2倍。
S=2元×2×2
=8元r
式（6)中各字母意义见图5。
4.4.6汤勺：其面积为球冠面积。S=(r+h)
全部浸泡时乘2。
式(7)中各字母意义见图6。
4.4.7塑料饮料吸管：全部浸泡。其面积为圆柱体测面积的2倍。S= 元Dh ×2
式(8)中各字母意义见图7。
注：以上各式中S-—-面积，D
5试样的清洗
直径—半径。
试样用自来水冲洗后用餐具洗涤剂（GB9985）清洗，再用自来水反复冲洗后，用蒸馏水或无离子水冲2次～3次，罩烘箱中烘干。塑料、橡胶等不宜烘烤的制品，应晾干，必要时可用洁净的滤纸将制品表面水分措吸干净，但纸纤维不得存留器具表面。清洗过的试样应防止灰尘污染，并且清洁的表面也不应再直接用手触模。
6浸泡液的制备
6.1溶剂
根据试验目的选用模拟食品的溶剂（水、4%乙酸、乙醇和正已烷）。百分浓度的溶剂均指体积分数。6.2浸泡方法
6.2.1空心制品
按上法测得的试样体积准确量取溶剂加人空心制品中，按该制品规定的试验条件（温度、时间）没泡。大于1.1L的塑料容器也可裁成试片进行测定。可盛放溶剂的塑料薄膜袋应浸泡无文字图案的内壁部分，可将袋口张开置于适当大小的烧杯中，加人适量溶剂依法浸泡。复合食品包装袋则按每平方厘307
GB/T5009.156-—2003
米2mL计，注人溶剂依法浸泡。
6.2.2扁平制品测得其面积后，按每平方厘米2mL的量注人规定的溶剂依法没泡。或可采用全部没泡的方法，其面积应以二面计算。6.2.3板材、薄膜和试片同扁平制品浸泡。6.2.4橡胶制品按接触面积每平方厘米加2mL没泡液，无法计算接触面积的，按每克试样加20mL浸泡液。
6.2.5滴塑垫片能整片剥落的按每平方厘米2mL加浸泡液。不能整片剥落的取边缘较厚的部分剪成宽0.3cm～0.5cm，长1.5cm~2.5cm的条状，称量。按每克试样加60mL没泡液。6.3注意事项
6.3.1没泡液总量应能满足各测定项目的需要。例如，大多数情况下，蒸发残渣的测定每份浸泡液应不少于200mL，高锰酸钾消耗量的测定每份没泡液应不少于100mL。6.3.2用4%乙酸没泡时，应先将需要量的水加热至所需温度，再加人计算量的36%乙酸，使其浓度达到4%。
6.3.3漫泡时应注意观察，必要时应适当搅动，并清除可能附于试样表面上的气泡。6.3.4漫泡结束后，应观察溶剂是否蒸发损失，否则应加入新鲜溶剂补足至原体积。6.3.5浸泡条件见附录B。
7结果计算
7.1空心制品：以测定所得旁克每升(mg/L)表示即可。7.2扁平制品
7.2.1如果没泡液用量正好是每平方厘米2mL，则测得值即试样迁移物析出量（mg/L）。7.2.2如果浸泡液用量多于或少于每乎方厘米2mL，则以测得值（mg/L)按式(9)计算：ao
式中：
迁移物析出量，单位为毫克每升（mg/L)；一测得值，单位为毫克每升（mg/L）；V—浸泡液体积，单位为毫升（mL）；S扁平制品参考面积，单位为平方厘米（cm\)；2一一每平方厘米面积所带要的溶剂毫升数。7.2.3当扁平制品的试样析出物量用mg/dm2表示时，按式（10)计算：ao=
式中：
一迁移物析出量，单位为毫克每平方分米（mg/dm\）；c—--测得值，单位为毫克每升（mg/L)；V—浸泡液体积，单位为升（L);A——试样参考面积，单位为平方分米（dm）。（9)
（10)
注，当采用此公式时，见4.2扇平制品参考面积的测定项中所测得长度单位用分米（dm）表示（1dm10cm），面积单位用平方分米（dm2）表示（1dm2=100cm）。7.3板材、薄膜、复合食品包装袋和试片与扁平制品同法计算，但面积为实测面积。308
塑料树脂
塑料成型品及
复合食品包装袋
塑料薄膜袋
塑料薄膜
铝制品、播瓷
陶瓷制品
不锈钢制品
（包括橡胶管）
食品包装用原纸
橡胶奶嘴
食品用橡胶制品
附录A
(规范性附录）
食品用包装材料采样方法
取样方法
GB/T5009.156—2003
随机取包数的10%，小批量不少于3包。每包随机取2kg混勾，用四分法缩分为500g一份，共三份
按产量的0.1%随机取样，小批量不少于10件，容量小于500mL的取20件每批随机取10捆，每捆剪取50cm×50cm一张，共10张，检验时再裁成5cm×5cm样片充分混合
对形状、大小、花彩装饰相同的产品按产量的0.1%随机取样。小批量不少于6件，容量小于500mL的取10件。重点抽取色彩浓重或面积体积比值小的器皿随机裁取材质、内径相同的管材适当长度五根，使其容量能满足测定的需要，长度计算如下式：
式中：
管长#
—所需浸泡液毫升数：
一管内径。
注：实际截取管长应为L十a,α为两端玻璃塞所占部位的长度。由生产厂按该产品相同工艺条件制备全覆盖涂料的试片10cm×10cm或5cm×15cm厚度小于2mm的金属片共6片～10片供检验。若所提供的试片为单面覆盖涂料的，则应同时提供基材作为对照每批随机取样500g，随机裁取10cm×10cm10张每批随机取样500g
每批随机取样500g，高压锅密封圈每批不少于6个309
GB/T5009.156—2003
B.1塑料制品
塑料制品应符合表B.1的规定。
聚乙烯（PE）、聚
苯乙烯（PS）、聚
丙烯(PP)、三聚
氮胺（MA)、不饱
和聚酯及玻璃钢
制品、发泡聚茶
聚氯乙烯
尼龙6(PA)
聚对苯二甲酸
乙二醇酯（PET)
树脂·
附录B
（规范性附录）
漫泡试验项目及试验条件
检验项目
正己烷提取物
高锰酸钾消耗量
蒸发残渣
成型品
重金属
甲醛?
瓶垫粒料
成型品
树脂成型品
成型品
高锰酸钾消耗盘
蒸发残渣
高锰酸钾消耗量
蒸发残渣
重金属
己内酰胺
铅(Pb)Www.bzxZ.net
错（Sb）
提取物
高锰酸钾消耗盘
蒸发残渣
重金凤
锑(Sb)
正已烧
4%乙酸
65%乙醇
正己烷
4%乙酸
4%乙酸
4%乙酸
4%乙酸
20%乙醇
正己烷
4%乙酸
4%乙酸
4%艺酸
4%乙酸
65%乙醇
正己烷
4%乙酸
65%乙醇
正己烷
4%乙酸
4%乙酸
试验条件
室温（>20℃）
室温（>20℃）
室温（>20℃）
100℃
室温（>20℃）
室温（>20℃）
树脂及成型品
聚碳酸酯(PC)
复合食品包装袋
指PE、PS、PP树脂。
表B.1(续）
检验项目
提取物
重金属
商锰酸钾消耗量
蒸发残渣
重金属
二氨基甲苯
4%乙酸
20%乙醇
正己烷
4%乙酸
4%乙酸
65%乙醇
正已烧
4%乙酸
PP不测65%乙醇残渣，PS不测正己烷残渣，MA只测水蒸发残渣。指MA.
GB/T5009.156—2003
试验条件
室温（>20℃）
室温（>20℃）
100℃
包括PVC瓶盖垫片。该成品加测水浸泡液（60℃，0.5h）的蒸发残流，并且接触高乙醇食品的瓶盖垫片加d
测65%乙醇蒸发残渣。
没泡温度：树脂微沸回流；成型品正已烷室温（>20℃），其他95℃士5℃。e
B.2金幅制品
金展制品应符合表B.2的规定。
铝制品
烹调器
不锈钢制品
检验项目
锌(Zn)
铅(Pb)
锅(Cd)
砷(As)
铅(Pb)
砷(As)
铬(Ct)
镍(Ni)
试验条件
4%乙酸
4%乙酸
室温（>20℃）
煮沸0.5h
煮沸0.5h
放置24h
放置24h
GB/T5009.156-2003
糖瓷制品
a指室温放置24h。
陶瓷制品
陶瓷制品应符合表B.3的规定。
陶瓷制品
a指室温放置24h。
涂料样片及原纸
检验项目
铅(Pb)
镐(Cd)
表B.2(续）
检验项目
铅(Pb)
镐(Cd)
锑(Sb)
涂料样片及原纸应符合表B.4的规定。名称
罐头内壁环氧酚醛树
脂、涂料、涂膜；脱模
涂料膜；水基改性环
氧易拉罐内壁涂
过氯乙烯涂料
检验项目
高锰酸钾消耗量
蒸发残渣
重金属
游离酚
游离甲醛
高锰酸钾消耗量
蒸发残渣
铅(Pb)
砷(As)
4%乙酸
4%乙酸
20%乙醇
正已烷
4%乙酸
4%乙酸
65%乙醇
4%乙酸
4%乙酸
4%乙酸
试验条件
试验条件
试验条件
放置24ha
放置24h
漆酚涂料
有机硅防粘涂料膜
聚四氟乙烯涂料膜
容器内墅聚酰胺环
氧树脂涂料
食品包装用原纸
检验项目
高锰酸钾消耗量
蒸发残泣
重金属
游离酚
高锰酸钾消耗量
蒸发残液
重金属
高锰酸钾消耗量
蒸发残渣
铬(Cr)）
氟(F)
高锰酸钾消耗量
蒸发残渣
重金属
铅(Pb)、砷(As）
荧光检查
脱色试验
表B.4（续）
4%乙酸
65%乙醇
正己烷
4%乙酸
4%乙酸
4%乙酸
正己烷
4%乙酸
4%乙酸
正己烷
4%乙酸
4%乙酸
65%乙醇
正己烷
4%乙酸
罐头内壁环氧酚醛树脂及涂料只测游离酚，涂膜不测重金风。水基改性环氧易拉罐内壁涂料不测正己烷残渣。指室温放置24h。
B.5橡胶制品
橡胶制品应符合表B.5的规定。
试验条件
室温（>20℃）
室温（>20℃）
煮沸0.5h
煮沸0.5h
煮沸0.5h
室温（>20℃）
煮沸0.5h
煮沸0.5h
室温（>20℃）
GB/T5009.156—2003
放暨24h2
放置24h
放置24h2s
放置24h3
放置24h）
水、正己烷浸泡观察颜色
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
