JB/T 7378-1994烧结铁基制品碳氮共渗层深度的测定

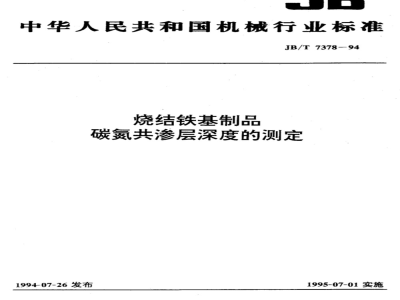

中华人民共和国机械行业标准 JB/T7378-94 烧结铁基制品碳氮共渗层深度的测定 1994-07-26 发布 中华人民共和国机械工业部 发布 1995-07-01 实施 本标准规定了用金相法测定烧结铁基制品碳氮共渗层深度的方法。本标准适用于烧结铁基制品碳氮共渗层深度的测定。 2 引用标准 GB5163 可渗性烧结金属材料密度的测定 3 术语 3.1 碳氮共渗层深度 由制品渗层表面到完全呈现心部组织处，包括过共析层、共析层和过渡层在内的总深度。 4 试样的制备 4.1 试样应在碳氮共渗制品的横断面截取，在取样和磨制试样时，被测面不得因受热或加工硬化等原因而改变其组织或硬度。 4.2 试样应在450℃下进行中温回火，保温20min后冷却到室温。 4.3 为防止试样端部磨圆，可将试样镶入钢圈或钢夹内，也可用环氧树脂胶固化。 4.4 其他按金相试样制备法进行研磨、抛光、冲洗、吹干。 5 中温回火状态下碳氮共渗层深度的测量方法 5.1 用2%~4%硝酸酒精溶液侵蚀。 5.2 碳氮共渗层深度应在放大100倍下测量。 5.3 测量部位应为零件的工作面。测量点至少三处。 5.4 从试样渗层表面测至完全呈现心部组织处，如渗层的界线不明显时，则测至过渡层的二分之一处。 6 淬火状态下碳氮共渗层深度的测量方法 6.1 当心部组织含碳量较低且密度大于6.5g/cm³时，可在淬火状态下测碳氮共渗层深度。 6.2 试样密度按GB5163测定。 7 试验报告 试验报告应包括如下内容： - 试样名称、编号、生产日期、检验日期； - 热处理工艺参数及技术要求； - 测量方法、测量部位及其测定结果； - 可能影响结果的因素及附加说明。 附加说明： JB/T7378-94 本标准由北京市粉末冶金研究所提出并归口。本标准由第一汽车制造厂散热器厂负责起草。本标准主要起草人李锡奎、刘桂兰、周喜生。
