标准号： JB/T 7379-1994
中文名称：JZS 系列粉末冶金机油泵转子 技术条件
标准类别：机械行业标准(JB)
英文名称： Technical requirements for JZS series powder metallurgy oil pump rotors
标准状态：现行
发布日期：1994-07-26
实施日期：1995-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：冶金>>粉末冶金>>H72粉末冶金材料与制品
关联标准
出版信息
页数：4 页
标准价格：8.0 元
相关单位信息
归口单位：北京市粉末冶金研究所
发布部门：北京市粉末冶金研究所
标准简介
本标准规定了JZS系列粉末冶金机油泵内、外转子的技术要求，试验方法，检验规则，标志、包装、贮存。 本标准适用于JZS系列粉末冶金机油泵内、外转子。 JB/T 7379-1994 JZS 系列粉末冶金机油泵转子 技术条件 JB/T7379-1994 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

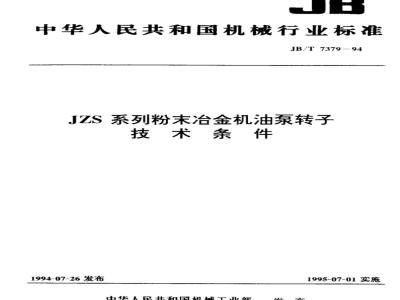

中华人民共和国机械行业标准
JB/T7379—94
JZS 系列粉未冶金机油泵转子
技术条件
1994-07-26发布wwW.bzxz.Net
中华人民共和国机械工业部
1995-07-01实施
中华人民共和国机械行业标准
JZS系列粉末冶金机油泵转子
技术条件
主题内容与适用范围
JB/T 7379.-94
本标准规定了JZS系列粉末冶金机油泵内、外转子的技术要求，试验方法，检验规则，标志、包装、贮存。
本标准适用于)ZS系列粉末冶金机油泵内、外转子（以下简称内、外转子）。2引用标准
GB4136
GB5163
GB5957
GB6804
GB/T12767
JB2797
3技术要求
粉末冶金用还原铁粉
可渗性烧结金属材料密度的测定烧结金属材料(不包括硬质合金）抽样烧结金属衬套径向压溃强度测定法烧结金属材料(不包括硬质合金)表面硬度的测定的材料
粉末冶金制品表面粗糙度参数及其数值粉末冶金铁基结构材料
第一部分：截面硬度基本均勾
内、外转子应符合本标准的规定，并按经规定程序批准的产品图样和技术文件制造。3.2内、外转子的材料、化学成分与机械性能应符合表1规定，或由供需双方商定选用性能相当的其他材料。
内转子
外转子
FTG60-20
FTG60-15
化学成分
C化合
内、外转子的表面粗糙度应不大于表2规定。表2
外转于的外径表面
内转子的轴孔表面
内、外转子两增面
3.4内、外转子各主要尺寸的公差等级应不低于表3规定。机械工业部1994-07-26批准
表观硬度
内、外转子齿扇表面
径间压溃强度
≥350
≥350
其他非配合面
1995-07-01实施
公差等级
或公差值
内转子轴孔直径
内转子长径
JB/T7379—94
内转子短径
外转子外径
外转子限
制圈直径
外转子齿型
内切圈径
转子厚度
3.5内、外转子装泵前的啮合间隙应在下列数值范围内：内转子长径2p<40mm时，为其长径尺寸的0.2%~0.5%；内转子长径2p≥40mm时，为其长径尺寸的0.15%~0.4%。3.6内、外转子的形位公差应符合表4规定。表4
内转子两端面对其轴孔中心线及外转子两端面对其齿型内切圈中心线的端面跳动内转子齿廖母线对其轴孔中心线的平行度外转子齿率母线对其外圆中心线的平行度内转子顶圆对其轴孔中心线、外转子外对其齿型内切圆中心线的径向圆跳动3.7内、外转子表面不允许有剥落、裂纹、碰伤、夹杂物及氧化等缺陷。3.8内、外转子的使用寿命应符合用户要求。4试验方法
4.1材料化学成分按GB4136中有关规定进行测定。4.2密度按GB5163进行测定。
4.3表观硬度按GB9097.1及下列规定进行测定。公差等级或公差值
≤长径尺寸公差的1/2
外圆直径公差的1/2
在外转子端面各个曲线中部分别打3～5个点，在内转子端面各齿中部分别打3～4个点，最高值与最低值不能相差15个布氏硬度单位。4.4表面粗糙度按GB/T12767进行测定，或用封样法判定。4.5
径向压溃强度按GB6804进行测定5检验规则
5.1内、外转子应由制造厂质量检验部门检验，经检验合格后方能出厂。5.2内、外转子成批交货验收，定货单位抽检转子质量时，可按GB5957的规定进行，合格质量水平AQL值由供需双方商定。
6标志、包装、贮存
转子在包装前必须清洗干净，并作防锈处理，用结实不透水的中性纸或塑料薄膜包好后装入包装6.1
盒内。
每只包装盒内应附有经制造厂质量检验部门技术检验员签章的产品合格证。6.2
6.3包装盒外应标明：
制造厂名、注册商标及地址：
产品名称、型号及数量：
包装日期。
6.4盒装的转子还必须装入有防潮措施的干燥包装箱内，并保证在正常的运输中不致损伤.每箱的总2
JB/T7379-·94
质量不得超过20kg，特殊的包装需经供需双方商定。6.5包装箱外应标明：
制造厂名称及地址；
产品名称、型号及数量；
毛重，kg；
发货地点、收货站名；
收货单位名称及地址；
包装箱尺寸（长×宽×高），cm；“小心轻放”、“防潮”等字样；装箱日期。
包装好的转子应存放在通风、干燥和无腐蚀性物质的仓库内。在正常的保管条件下，制造厂应保证6.6
转子自出厂之日起6个月内不致锈蚀。附加说明：
本标准由北京市粉末冶金研究所提出并归口。本标准由机械工业部洛阳拖拉机研究所负责起草。本标准主要起草人谢克艳。
中华人民共和国
机械行业标准
JZS系列粉末冶金机油泵转子
技术条件
JB/T7379-·94
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京8144信箱邮编100081）
版权专有
不得翻印
开本880×12301/16
6印张1/2字数6,000
1995年5月第一版1995年5月第-一次印刷印数00.001--500
定价3.00元
编号94-157
