JB/T 7384.12-1994
基本信息
标准号： JB/T 7384.12-1994
中文名称：紧固件 螺杆直线度检验模
标准类别：机械行业标准(JB)
英文名称： Fastener screw straightness test die
标准状态：现行
发布日期：1994-07-26
实施日期：1995-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：60358
标准分类号
中标分类号：机械>>通用零部件>>J13紧固件
关联标准
出版信息
出版社：机械工业出版社
页数：5页
标准价格：8.0 元
出版日期：1995-06-01
相关单位信息
起草单位：机械工业部机械标准化研究所
归口单位：全国紧固件标准化技术委员会
提出单位：全国紧固件标准化技术委员会
发布部门：中华人民共和国机械工业部
标准简介
本标准规定了检测螺栓、螺钉等螺杆直线度检验模的型式和尺寸。本标准适用于ZB J13 002.1 表3 中第17 项。 JB/T 7384.12-1994 紧固件 螺杆直线度检验模 JB/T7384.12-1994 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

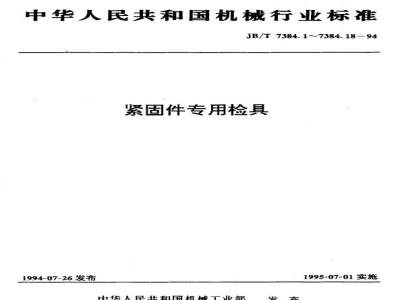

中华人民共和国机械行业标准
JB/T7384.1~7384.18-94
紧固件专用检具
1994-07-26发布
中华人民共和国机械工业部
1995-07-01实施
中华人民共和国机械行业标准
紧固件
螺杆直线度检验模
1、主题内容与适用范围
本标准规定了检测螺栓、螺钉等螺杆直线度检验模的型式和尺寸。本标准适用于ZBJ13002.1表3中第17项。2引用标准
GB1957
ZBJ13002.1
普通螺纹公差与配合（1~355mm）光滑极限量规
紧固件公差螺栓、螺钉和螺母
JB/T7384.1294
紧固件测试方法螺栓，螺钉、螺柱和螺母的尺寸与几何精度螺杆直线度检验模的型式见图1。×45*
机械工业部1994-07-26批准
1995-07-01实施
4尺寸
JB/T7384.1294
螺杆直线度检验模的尺寸和公差按GB1957的规定。4.1检验模的公差带图见图2。
4.2计算检验模S。和d\的公差见表1。表1
S.或d基本尺寸
上偏差
注：①t。为直线度公差，接GB3103.1第11.4条的规定。②d.为螺杆的最大外径
4.3检验模的S。和d\的公差T和位置要索Z按表2的规定。表2（摘自GB1957表1)
工件基本尺寸
S,或d
>10~18
>18~30wwW.bzxz.Net
>30~50
检验模一般尺寸
检验模一般尺寸按表3(A型检验模)、表4(B型检验模)的规定，表3
下偏差
JB/T 7384.12-94
续表3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
JB/T7384.1~7384.18-94
紧固件专用检具
1994-07-26发布
中华人民共和国机械工业部
1995-07-01实施
中华人民共和国机械行业标准
紧固件
螺杆直线度检验模
1、主题内容与适用范围
本标准规定了检测螺栓、螺钉等螺杆直线度检验模的型式和尺寸。本标准适用于ZBJ13002.1表3中第17项。2引用标准
GB1957
ZBJ13002.1
普通螺纹公差与配合（1~355mm）光滑极限量规
紧固件公差螺栓、螺钉和螺母
JB/T7384.1294
紧固件测试方法螺栓，螺钉、螺柱和螺母的尺寸与几何精度螺杆直线度检验模的型式见图1。×45*
机械工业部1994-07-26批准
1995-07-01实施
4尺寸
JB/T7384.1294
螺杆直线度检验模的尺寸和公差按GB1957的规定。4.1检验模的公差带图见图2。
4.2计算检验模S。和d\的公差见表1。表1
S.或d基本尺寸
上偏差
注：①t。为直线度公差，接GB3103.1第11.4条的规定。②d.为螺杆的最大外径
4.3检验模的S。和d\的公差T和位置要索Z按表2的规定。表2（摘自GB1957表1)
工件基本尺寸
S,或d
>10~18
>18~30wwW.bzxz.Net
>30~50
检验模一般尺寸
检验模一般尺寸按表3(A型检验模)、表4(B型检验模)的规定，表3
下偏差
JB/T 7384.12-94
续表3
