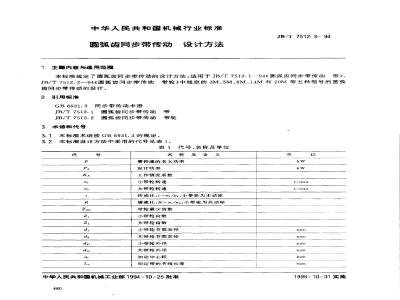

中华人民共和国机械行业标准 圆弧齿同步带传动设计方法 1 主题内容与适用范围 本标准规定了圆弧齿同步带传动的设计方法，适用于JB/T 7512.1-94《圆弧齿同步带传动带》和JB/T 7512.2-94《圆弧齿同步带传动带轮》中规定的3M、5M、8M、14M和20M等五种型号的圆弧齿同步带传动设计。 2 引用标准 GB 6931.3 同步带传动术语 GB 6931.3 标准中规定的术语适用于本标准的使用。 3 术语和代号 3.1 本标准术语按GB 6931.3的规定。 3.2 本标准设计方法中采用的代号见表1。 表1 代号、名称及单位 | 代号 | 名称及含义 | |------|------------| | P | 需传递的名义功率 (kw) | | Pa | 设计功率 (kw) | | KA | 工作情况系数 | | m | 小带轮转速 (r/min) | | nt2 | 大带轮转速 (r/min) | | i | 传动比 (n1/n2) | | n | 小带轮齿数 | | Z | 大带轮齿数 | | d | 小带轮节圆直径 (mm) | | dz | 大带轮节圆直径 (mm) | | da | 小带轮外径 (mm) | | daz | 大带轮外径 (mm) | | ao | 初定中心距 (mm) | | L | 初定带的节线长度 (mm) | 4 设计步骤 4.1 确定设计功率 Pa 4.2 计算工作情况系数 Ka。 5 设计考虑 根据所需传递功率和工作情况系数，选择合适的带轮尺寸和传动比。 6 工作情况系数表 表2 给出了不同工作条件下的工作情况系数。此表提供了多种类型的原动机与工作机对应的系数。 注：对增速传动，需将下列数字加进本表的KA中：R=11.24，R=1.75～2.49，R≥3.50。 7 标准批准信息 本标准由中华人民共和国机械工业部于1994年10月25日批准，1995年10月1日实施。
