JB/T 1308.21-1999
基本信息
标准号： JB/T 1308.21-1999
中文名称：PN250a 弯管型式、尺寸和技术条件
标准类别：机械行业标准(JB)
英文名称： PN250a elbow types, dimensions and technical requirements
标准状态：现行
发布日期：1999-07-12
实施日期：2000-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：流体系统和通用件>>23.060阀门
中标分类号：机械>>通用零部件>>J16阀门
关联标准
替代情况：JB 1328-1973
出版信息
页数：2 页
标准价格：8.0 元
相关单位信息
归口单位：全国阀门标准化技术委员会
发布部门：全国阀门标准化技术委员会
标准简介
JB/T 1308.21-1999 本标准是对 JB 1328-73《Pg(2500kgf/cm2)弯管 型式、尺寸和技术要求》的修订。 本标准规定了超高压阀门用弯管型式、尺寸和技术要求等。 本标准适用于公称压力 250MPa 的乙烯、聚乙烯等中性介质的弯管。 本标准于 年 月 日首次发布。 JB/T 1308.21-1999 PN250a 弯管型式、尺寸和技术条件 JB/T1308.21-1999 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

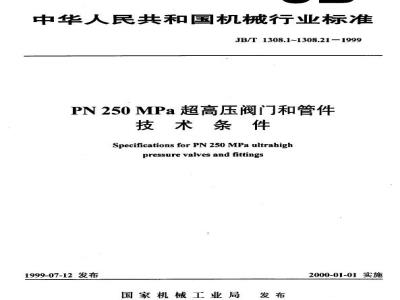

ICS23.060
中华人民共和国机械行业标准
JB/T1308.1~1308.21-1999
PN250MPa超高压阀门和管件
技术条件
Specifications for PN250MPa ultrahighpressurevalvesand fittings
1999-07-12发布
国家机械工业局
2000-01-01实施
中华人民共和国机械行业标准
PN250MPa弯管
型式、尺寸和技术条件
Type, dimensions and specificationsofPN250MPaelbows
本标准规定了超高压阀门用弯管型式、尺寸和技术要求等。本标准适用于公称压力PN250MPa的乙烯、聚乙烯等中性介质的弯管。引用标准
JB/T1308.21-t999
代替JB1328—73
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 8163-1987
输送流体用无缝钢管
JB/1308.3—1999PN250MPa管子端部型式、尺寸和技术条件3结构型式及尺寸
3.1弯管的型式按图1的规定。
国家机械工业局1999-07-12批准48
2000-01-01实施
弯管的尺寸按表1的规定。
公称通径
技术要求
JB/T1308.211999
管子规格
35×11
50 ×16
最小弯管半径
钢管用的钢管其外径偏差和壁厚偏差按GB/T8163的规定。4.1
4.2弯管端部按JB/T1308.3的规定。mm免费标准下载网bzxz
最小直边长度
4.3应选用外径和壁厚为正偏差的钢管制作弯管，如用经探伤修磨过的钢管，其修磨部位不应放在圆弧外侧。
4.4管子采用热弯或冷弯，弯后须进行调质处理，调质后的机械性能,>882MPa：
a,2735MPa;
8.≥15%:
4.5弯管外径的椭圆度不大于5%，不得回弯。5标记示例
公称通径15mm的弯管：
弯管DN15JB/T1308.21-1999
≥45%;
A≥68.6J
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
