JB/T 2739-1996
基本信息
标准号： JB/T 2739-1996
中文名称：工业机械电气图用图形符号
标准类别：机械行业标准(JB)
英文名称： Graphical symbols for electrical diagrams of industrial machinery
标准状态：已作废
发布日期：1996-04-22
实施日期：1996-07-01
作废日期：2008-11-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：641745
标准分类号
中标分类号：机械>>金属切削机床>>J50机床综合
出版信息
页数：66页
标准价格：30.0 元
相关单位信息
归口单位：北京机床研究所
发布部门：北京机床研究所
标准简介
本标准规定了工业机械电气图用图形符号。 本标准适用于金属切削机床、木工机床、铸造和锻压机械等工业机械电气图样和其他技术文件。 JB/T 2739-1996 工业机械电气图用图形符号 JB/T2739-1996 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

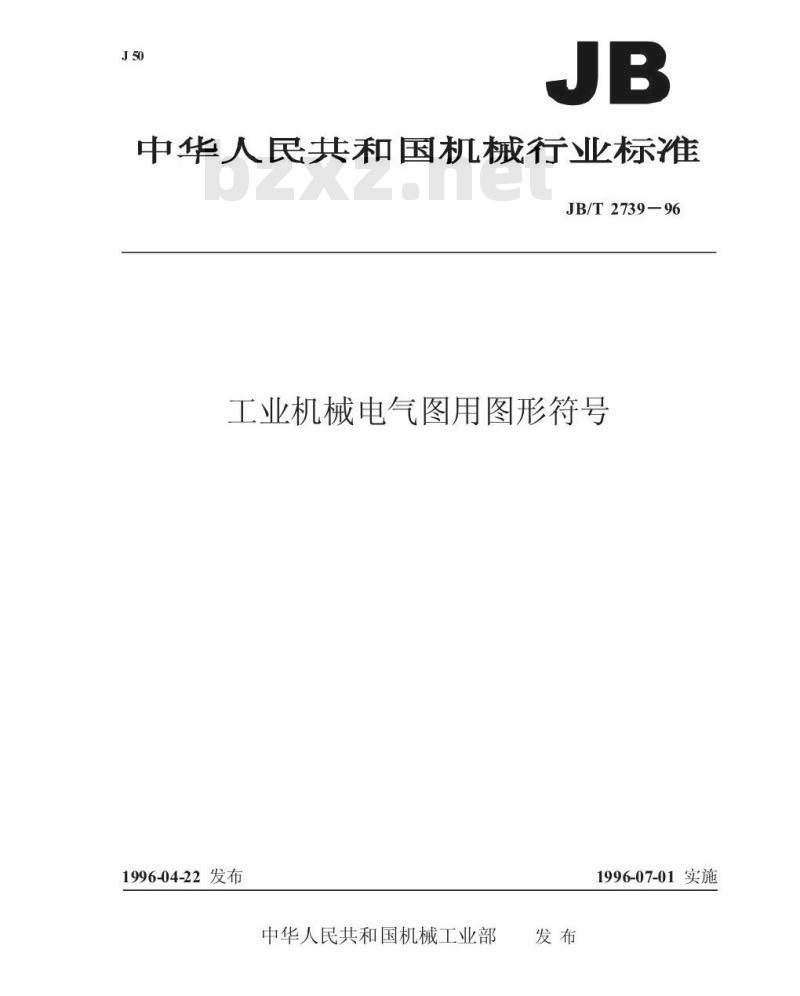

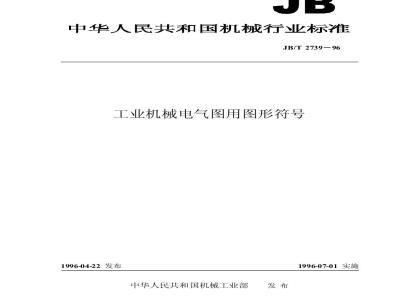

中华人民共和国机械行业标准
JB/T2739—96
工业机械电气图用图形符号
1996-04-22发布
中华人民共和国机械工业部
1996-07-01实施
JB/T2739—96

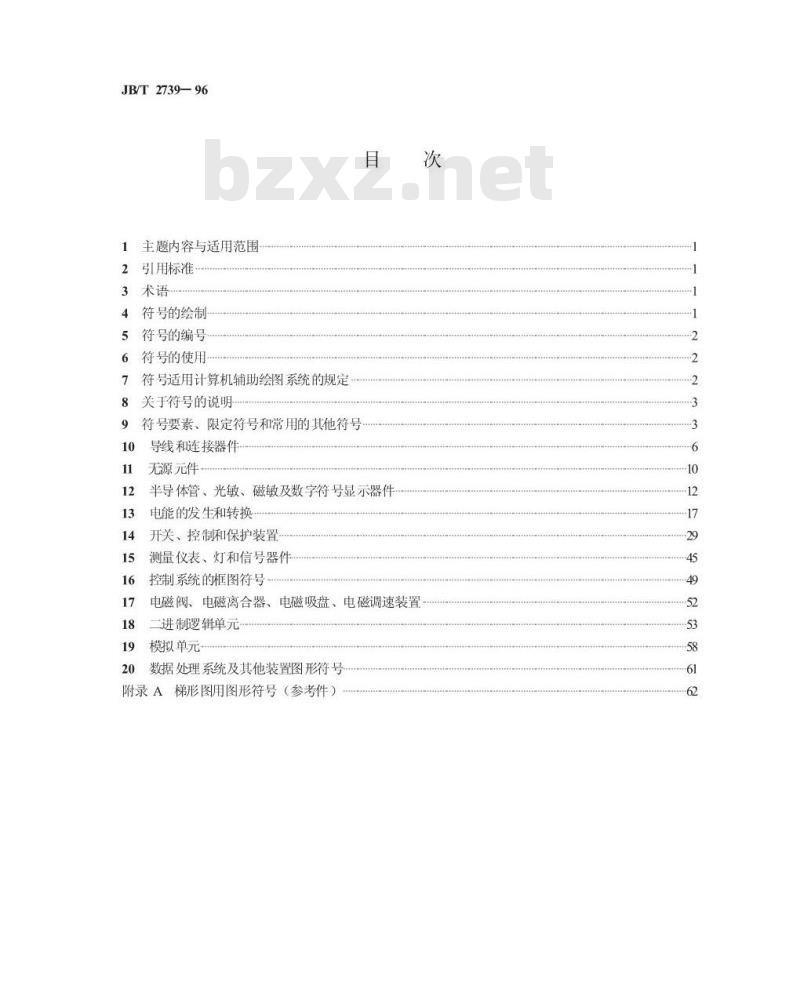

1主题内容与适用范围
2引用标准
3术语
4符号的绘制
5符号的编号
6符号的使用
7符号适用计算机辅助绘图系统的规定8关于符号的说明
符号要素、限定符号和常用的其他符号导线和连接器件
无源元件
半导体管、光敏、磁敏及数字符号显示器件电能的发生和转换
开关、控制和保护装置
测量仪表、灯和信号器件
控制系统的框图符号
电磁阀、电磁离合器、电磁吸盘、电磁调速装置二进制逻辑单元
模拟单元
数据处理系统及其他装置图形符号附录A梯形图用图形符号（参考件）2

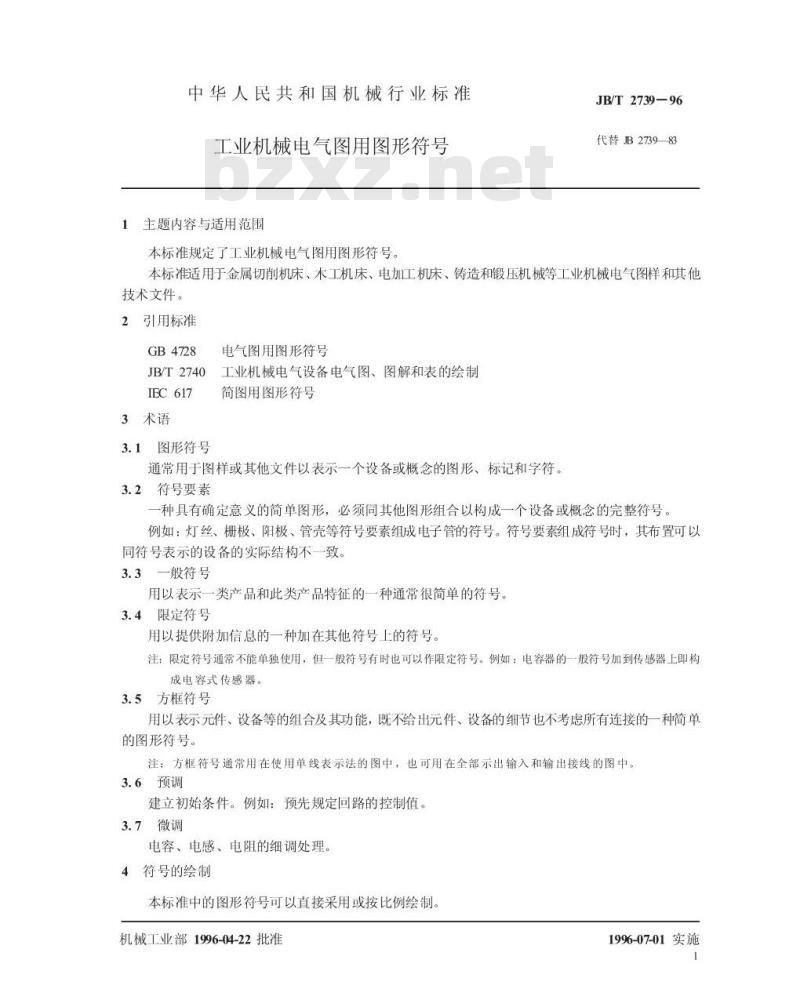

中华人民共和国机械行业标准
工业机械电气图用图形符号
1主题内容与适用范围
本标准规定了工业机械电气图用图形符号。JB/T2739—96
代替JB273983
本标准适用于金属切削机床、木工机床、电加工机床、铸造和锻压机械等工业机械电气图样和其他技术文件。
2引用标准
GB4728
JB/T2740
IEC617
3术语
3.1图形符号
电气图用图形符号
工业机械电气设备电气图、图解和表的绘制简图用图形符号
通常用于图样或其他文件以表示一个设备或概念的图形、标记和字符。3.2符号要素
一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号，例如：灯丝、栅极、阳极、管壳等符号要素组成电子管的符号。符号要素组成符号时，其布置可以同符号表示的设备的实际结构不一致。3.3一般符号
用以表示一类产品和此类产品特征的一种通常很简单的符号。3.4限定符号
用以提供附加信息的一种加在其他符号上的符号。注：限定符号通常不能单独使用，但一般符号有时也可以作限定符号。例如：电容器的一般符号加到传感器上即构成电容式传感器。
3.5方框符号
用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。
注：方框符号通常用在使用单线表示法的图中，也可用在全部示出输入和输出接线的图中。3.6预调
建立初始条件。例如：预先规定回路的控制值。3.7微调
电容、电感、电阻的细调处理。4符号的绘制
本标准中的图形符号可以直接采用或按比例绘制。机械工业部1996-04-22批准
199%-07-01实施
JB/T2739—96

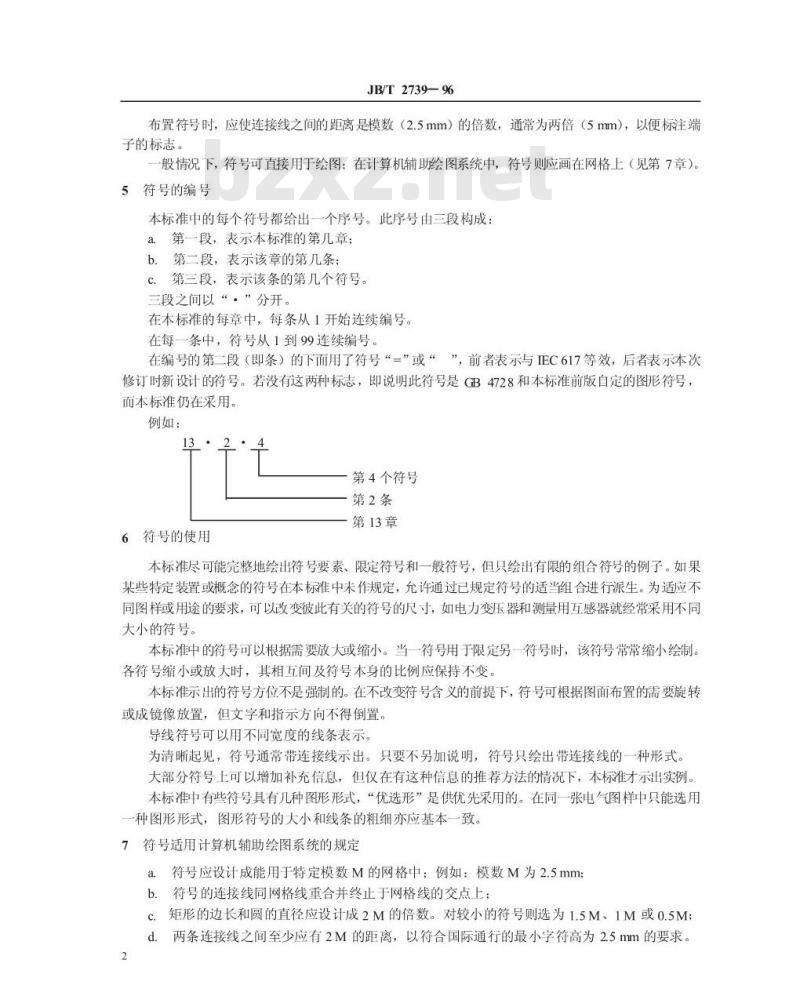

布置符号时，应使连接线之间的距离是模数（2.5mm）的倍数，通常为两倍（5mm），以便标注端子的标志。
般情况下，符号可直接用于绘图；在计算机辅助绘图系统中，符号则应画在网格上（见第7章）。5符号的编号
本标准中的每个符号都给出一个序号。此序号由三段构成：a第一段，表示本标准的第儿章；b.第二段，表示该章的第几条；c.第三段，表示该条的第几个符号。三段之间以“，”分开。
在本标准的每章中，每条从1开始连续编号。在每一条中，符号从1到99连续编号在编号的第二段（即条）的下面用了符号“=”或“”，前者表示与EC617等效，后者表示本次修订时新设计的符号。若没有这两种标志，即说明此符号是GB4728和本标准前版自定的图形符号，而本标准仍在采用。
例如：
13 :2 :4
第4个符号
第2条
6符号的使用
第13章
本标准尽可能完整地绘出符号要素、限定符号和一般符号，但只绘出有限的组合符号的例子。如果某些特定装置或概念的符号在本标准中未作规定，允许通过已规定符号的适当组合进行派生。为适应不同图样或用途的要求，可以改变彼此有关的符号的尺寸，如电力变压器和测量用互感器就经常采用不同大小的符号。
本标准中的符号可以根据需要放大或缩小。当一符号用于限定另一符号时，该符号常常缩小绘制。各符号缩小或放大时，其相互间及符号本身的比例应保持不变。本标准示出的符号方位不是强制的。在不改变符号含义的前提下，符号可根据图面布置的需要旋转或成镜像放置，但文字和指示方向不得倒置。导线符号可以用不同宽度的线条表示。为清晰起见，符号通常带莲接线示出。只要不另加说明，符号只绘出带连接线的一种形式。大部分符号上可以增加补充信息，但仅在有这种信息的推荐方法的情况下，本标准才示出实例。本标准中有些符号具有几种图形形式，“优选形”是供优先采用的。在同一张电气图样中只能选用一种图形形式，图形符号的大小和线条的粗细亦应基本一致。7符号适用计算机辅助绘图系统的规定符号应设计成能用于特定模数M的网格中；例如：模数M为2.5mma
符号的连接线同网格线重合并终止于网格线的交点上；b.
矩形的边长和圆的直径应设计成2M的倍数。对较小的符号则选为1.5M、1M或0.5M；d.两条连接线之间至少应有2M的距离，以符合国际通行的最小字符高为2.5mm的要求。2

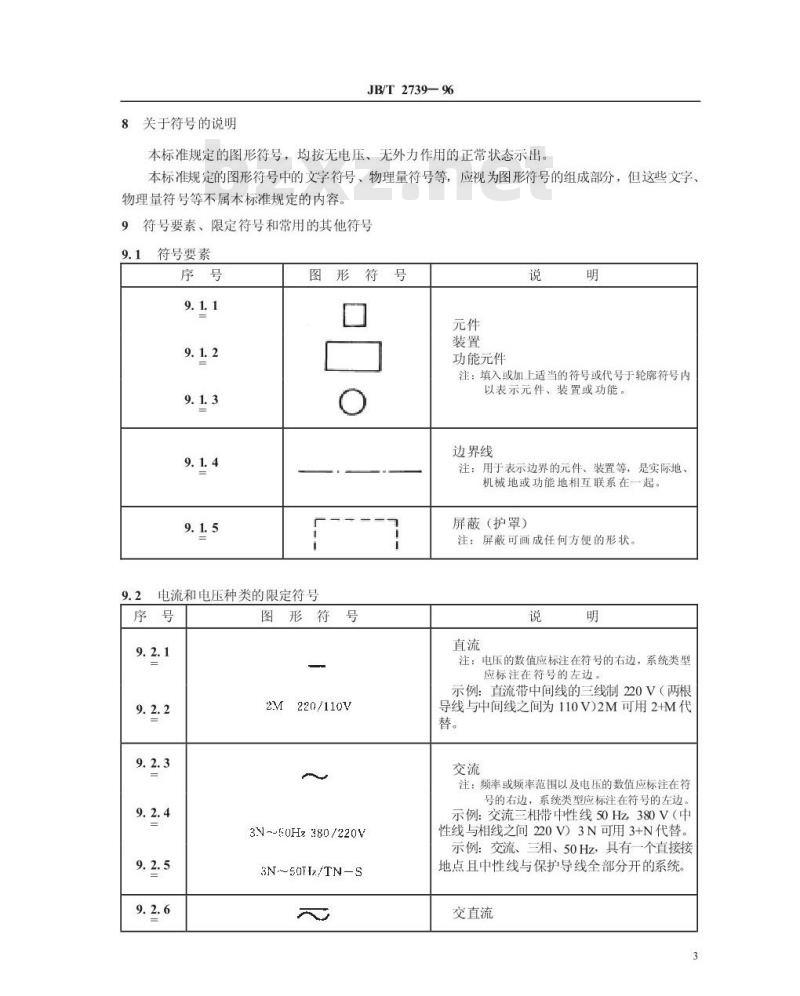

8关于符号的说明
JB/T2739—96
本标准规定的图形符号，均按无电压、无外力作用的正常状态示出。本标准规定的图形符号中的文字符号、物理量符号等，应视为图形符号的组成部分，但这些文字物理量符号等不属本标准规定的内容。9符号要素、限定符号和常用的其他符号9.1符号要素
图形符
电流和电压种类的限定符号
图形符号
2M220/110V
3N--60Hz 380/220V
3N～50Hz/TN-S
功能元件
注：填入或加上适当的符号或代号于轮符号内以表示元件、装置或功能。
边界线
注：用于表示边界的元件、装置等，是实际地、机械地或功能地相互联系在一起。屏蔽 (护罩）
注：屏蔽可画成任何方便的形状，说
注：电压的数值应标注在符号的右边，系统类型应标注在符号的左边。
示例：直流带中间线的三线制220V（两根导线与中间线之间为110V)2M可用2+M代替。
注：频率或频率范围以及电压的数值应标注在符号的右边，系统类型应标注在符号的左边。示例：交流三相带中性线50Hz，380V（中性线与相线之间220V）3N可用3+N代替。示例：交流、三相、50Hz，具有一个直接接地点且中性线与保护导线全部分开的系统。交直流
力或运动的方向
图形符号
JB/T2739-96
中性（中性线）
中间线
符号的可动部分沿此方向运动以给出所需效应（见符号9.3.2示例）箭头可用来表示方向，
箭头也可用于表示力的方向或符号所代替的零件运动的方向。由运动产生的效应可用符号或文字予以说明序号
9.4流动的方向
信号波形
图形符号
图形符号
图形符号
按箭头方向的直线运动或力
双向直线的运动或力
示例：当3从1向2移动时，频率增加。规率
按箭头的方向单向旋转（示出顺时针方向）双向旋转
两个方向均有限制的双向旋转
能量、信号的单向传播（单向传输）不同时双向传播
交替的发送和接收
正脉冲
负脉冲
机械控制
图形符号
图形符号
JB/T2739-96
正阶跃函数
负阶跃函数
锯齿波
机械的连接
气动的连接
液压的连接
示例：具有指示旋转方向的机械连接。注：箭头应视作从连接符号前面向里旋转。i
9.7接地、接机壳和等电位
图形符号
自动复位
注：三角为指向返回方向。
非自动复位
维持给定位置的器件
脱离定位
进入定位
两器件之间的机械联锁
接地一般符号
注：如表示接地的状况或作用不明显，可补充说明。
无噪声接地（抗干扰接地）
保护接地
注：本符号可用于代替9.7.1以表示具有保护作用。
例：在故障情况下防止触电的接地5
形式1
形式2
导线和连接器件
10.1导线
图形符号
图形符号
2X120mm A
3N-- HOIIxSRDV
#X120+1×
JB/T2739—96
接机壳或接底板
等电位
导线、导线组、电线、电缆、电路、母线的般符号
注：当用单线表示一组导线时，若需示出导线数，可加相应数量短斜线或画一条短斜线加数字表示。
示例：三根导线。
示例：三根导线。
更多情况可按下列方法表示：
在横线上面注出：电流种类、配电系统、频率和电压等。
在横线下面注出：电路的导线数乘以每根导线的截面积。若导线的截面不同时，应用加号将其分开。导线材料可用化学元素符号表示。示例：直流电路110V，两根铝导线，导线截面积为120mm。
示例：三相交流电路，50H380V，三根导线，截面积均为120mm，中性线截面积为50mm。
单线和复线交替表示法
屏蔽导线
注：同10.1.9的注。
绞合导线（示出两股）
注：101.9的注。
10. 1. 11
10. 1. 12
形式1
形式2
形式1
形式2
图形符号
10.2端子和导线的连接
10. 2. 10
图形符号
JB/T2739-96
电缆中的导线（示出三股）
形式1为优选型
注：几根导线组成一根电缆（或绞合在一起，或在一个屏蔽内）但在图上代表它们的线条被此又不接近，可用10.1.11的方法表示。示例：五根导线箭头所指的两根导线在一根电缆中。
屏蔽电缆多线表示法（示出三根导线）屏蔽电缆单线表示法（示出三根导线）说
导线的连接
注：必要时圆圈可以涂成圆黑点，m
端子板（示出带线端标记的端子板）导线的连接免费标准bzxz.net
导线的多线连接
示例：导线的交叉连接（点）单线表示法，可拆卸的端子
导线或电缆的分支和合并
导线的不连接（跨越）
示例：单线表示法。
10.3连接器件
图形符号
图形符号
JB/T2739—96
一组相似连接件的公共连接
注：相似连接件的总数注在公共连接符号附近。示例：复接的单行程选择器（10个触点）。说
插座（内孔的）或插座的一个极插头（凸头的）或插头的一个极多极插头和插座（示出带6个极）多线表示形式
单线表示形式
连接器的固定部分
注：仅当需要区别连接器的固定部分与可动部分时才采用此符号。
连接器的可动部分
注：同10.35的注。
配套连接器
1同10.3.5的注。
2连接器接线图，可根据连接器的具体形状（圆、长方形、正方形、三角形等）画出其示图，在小圆圈内写上连接导线号，接线柱上面写出接线柱号。或用接线表列出接线柱号和与之对应的导线号。
示例：配套连接器的连线图
注：小圆圈内的号为导线号，圆圈上面的数字为对应的接线柱号。
10.4电缆附件
图形符号
图形符号
JB/T2739-96
接通的连接片
断开的连接片
插头插座式连接器（如U型连接）插头一插头
插头一插座
具有欠电压、过电流保护的插座说明
电缆直通接线盒（示出带三根导线）多线表示（优选形）
单线表示
电缆连接盒，电缆分线盒（示出三根导线T型连接）
多线表示（优选形）
单线表示
电缆（线束）所用的软管
1软管可以画成曲、直两种形状。2必要时可在适当位置标注出导线的根数。3在符号的上方或适当位置，可标注代号及型号。例：Φ30的金属软管WMΦ30Φ30的塑料软管WP30：$30的包塑金属软管WPM30
电缆（线束）穿管所用的金属管接头注：可在上方或适当的位置标注型号或尺寸。9
形式1
形式2
无源元件
11.1电阻器
图形符号
图形符号
JB/T2739-96
电缆（线束）敷设时所用的钢管或塑料硬管注
10.4.7符号适当位置内写上
若是钢管可在
“WM”字样，若是塑料管写上“WP”。2型号的尺寸可标注在字母代号后面。例：3/4金属管WM3/4°
3符号中的n表示导线或电缆的根数线扎
注：n是导线的根数。
电阻器的一般符号
可变电阻器
可调电阻器
压敏电阻器
变阻器
注：U可以用V代替
热敏电阻器
注：可以用t代替
熔断电阻器
滑线式变阻器
带滑动触点和断开位置的电阻器加热元件
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
