JB/T 2980.2-1999 本标准是对 JB 2981-81《熔模铸造型壳 高温抗弯强度试验》的修订，修订时仅按有关规定作了编辑性修改，主要技术内容没有改变。 本标准规定了用于测定型壳标准试样在室温至 1200℃ 的范围内，加载情况下抗弯强度及变形值。 JB/T 2980.2-1999 熔模铸造型壳高温抗弯强度试验方法 JB/T2980.2-1999 标准下载解压密码：www.bzxz.net

JB/T2980.2
本标准是对JB2981—81《熔模铸造型壳编辑性修改，主要技术内容没有变化。本标准自实施之日起代替JB2981·81。言
高温抗弯强度试验方法》的修订。修订时，对原标准作了本标准由全国铸造标准化技术委员会提出并归口。本标准起草单位：沈阳铸造研究所、清华大学。464

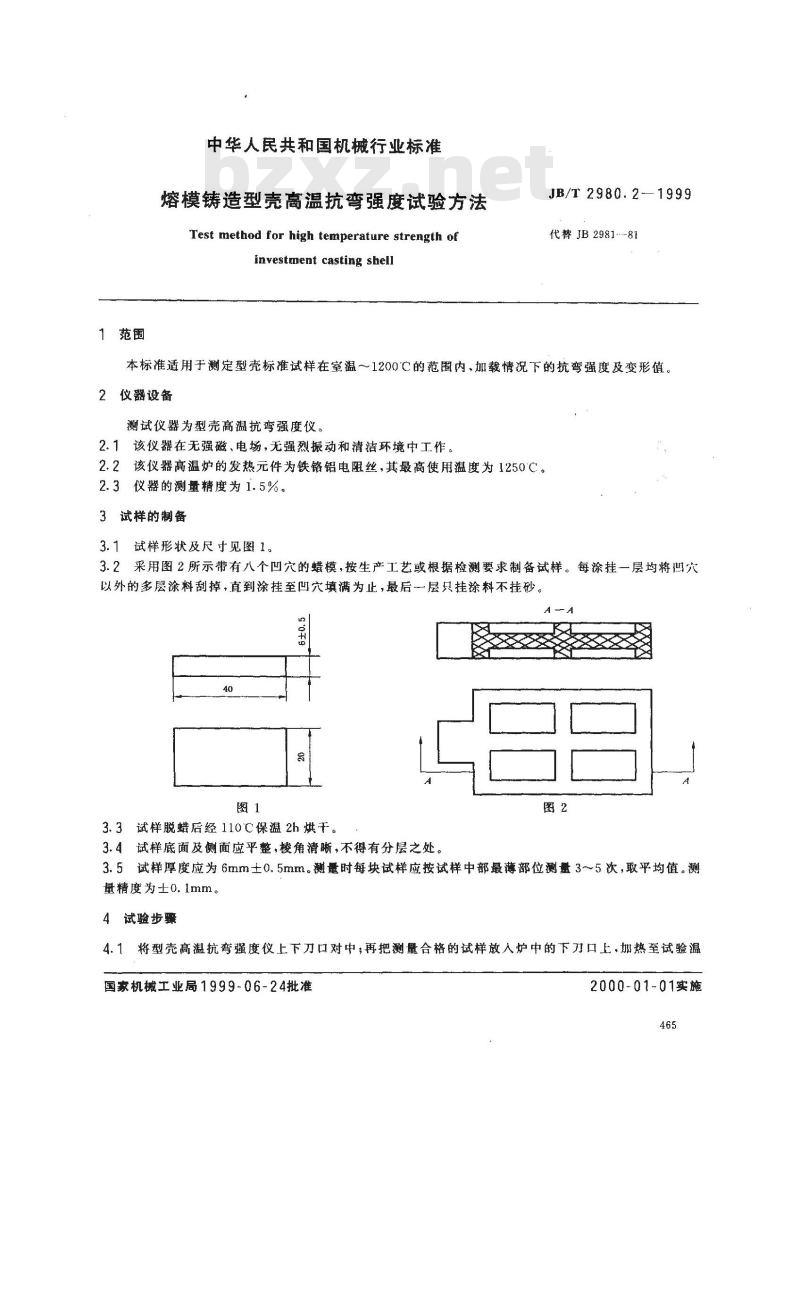

中华人民共和国机械行业标准
熔模铸造型壳高温抗弯强度试验方法Test method for high temperature strength ofinvestment casting shell
JB/T2980.2-—1999
代替JB2981-81
本标准适用于测定型壳标准试样在室温1200C的范围内，加载情况下的抗弯强度及变形值。2仪器设备
测试仪器为型壳高温抗弯强度仪。2.1该仪器在无强磁、电场，无强烈振动和清洁环境中工作2.2该仪器高温炉的发热元件为铁铬铝电阻丝，其最高使用温度为1250℃。2.3仪器的测量精度为1.5%。
3试样的制备
3.1试样形状及尺寸见图1。
3.2采用图2所示带有八个凹穴的蜡模，按生产工艺或根据检测要求制备试样。每涂挂一层均将凹穴以外的多层涂料刮掉，直到涂挂至凹穴填满为止，最后一层只挂涂料不挂砂。9‘0于9
3.3试样脱蜡后经 110C保温 2h烘干3.4试样底面及侧面应平整，棱角清晰，不得有分层之处。图2
3.5试样厚度应为 6m士0.5mm。测量时每块试样应按试样中部最薄部位测量 3~~5次，取平均值。测量精度为士0.1mm。
4试验步骤
4.1将型壳高温抗弯强度仪上下刀口对中；再把测量合格的试样放人炉中的下刀口上，加热至试验温国家机械工业局1999-06-24批准2000-01-01实施
JB/T2980.2--1999

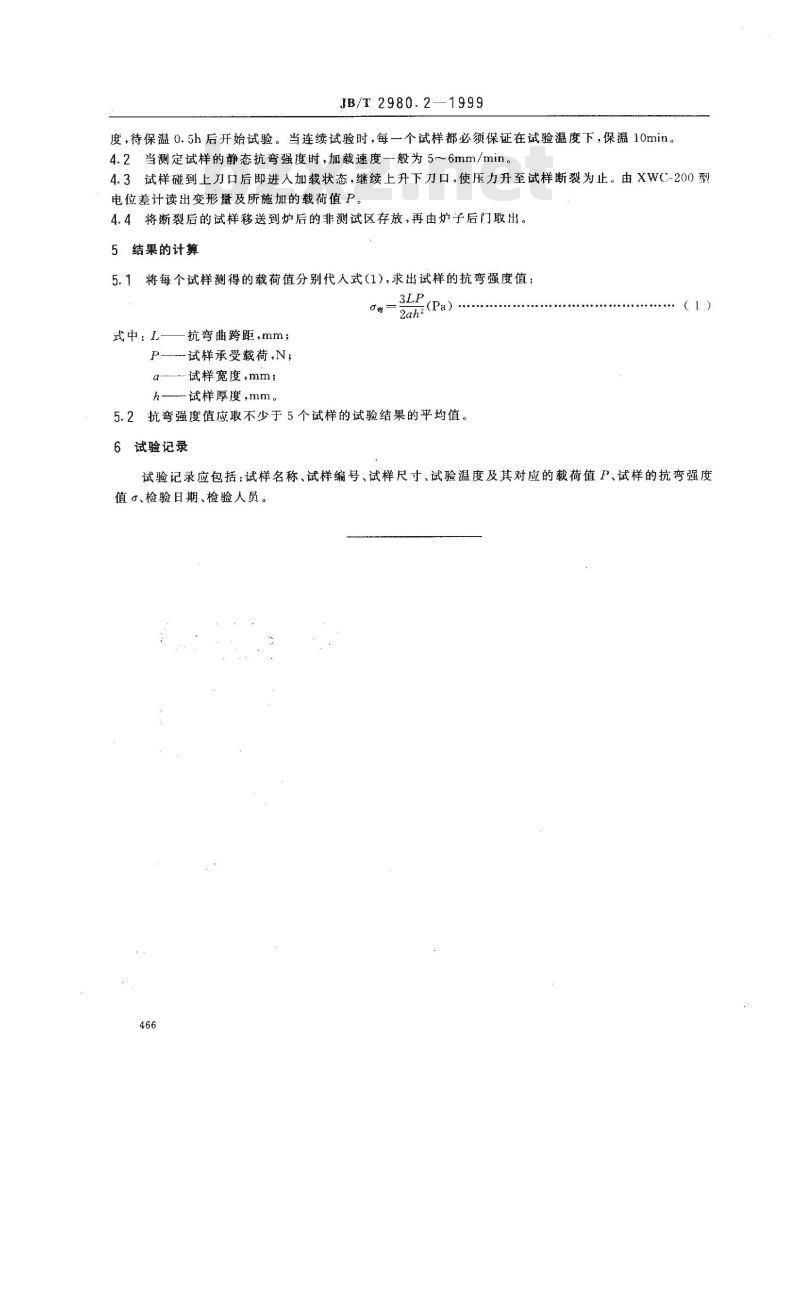

度，待保温0.5h后开始试验。当连续试验时，每一个试样都必须保证在试验温度下，保温10min。4.2当测定试样的静态抗弯强度时，加载速度一般为5～6mm/min。4.3试样碰到上刀口后即进人加载状态，继续上升下刀口，使压力升至试样断裂为止。由XWC-200型电位差计读出变形量及所施加的载荷值P。4.4将断裂后的试样移送到炉后的非测试区存放，再由炉子后门取出。5结果的计算
5.1将每个试样测得的载荷值分别代入式(1),求出试样的抗弯强度值：3LP
0称= 2ahz
武中：Lwww.bzxz.net
抗弯曲跨距，mm；
P试样承受载荷，N
a---试样宽度，mm;
试样厚度，mm。
5.2抗弯强度值应取不少于5个试样的试验结果的平均值。6试验记录
（1）
试验记录应包括：试样名称、试样编号、试样尺寸、试验温度及其对应的载荷值P、试样的抗弯强度值。、检验日期、检验人员。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
