标准号: JB/T 2985-2001

中文名称:工程机械用双金属轴套

标准类别:机械行业标准(JB)

英文名称: Bimetallic Bushings for Engineering Machinery

标准状态:现行

发布日期:2001-04-03

实施日期:2001-10-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:510004

标准分类号

标准ICS号:材料储运设备>>53.100土方机械

中标分类号:工程建设>>施工机械设备>>P97建筑工程施工机械

关联标准

替代情况:JB/T 2985-1993

出版信息

出版社:机械工业出版社

页数:11页

标准价格:12.0 元

出版日期:2004-04-23

相关单位信息

归口单位:机械工业工程机械标准化技术委员会

发布部门:机械工业工程机械标准化技术委员会

标准简介

JB/T 2985-2001 本标准是对JB/T 2985-1993《工程机械用双金属轴套》的修订。修订时修改合金层的化学成分;增加了合金层厚度的检测;扩大了产品的规格和型号。 本标准规定了履带式工程机械机械用双金属轴套的技术要求,试验方法,检验规则和包装及运输。 本标准适用于履带式推土机、挖掘机、装载机等行走机构的支重轮、引导轮及其它传动部分的双金属轴套。 本标准于1987年7月首次发布,于1993年第一次修订,本次是第二次修订。 JB/T 2985-2001 工程机械用双金属轴套 JB/T2985-2001 标准下载解压密码:www.bzxz.net

标准图片预览






标准内容

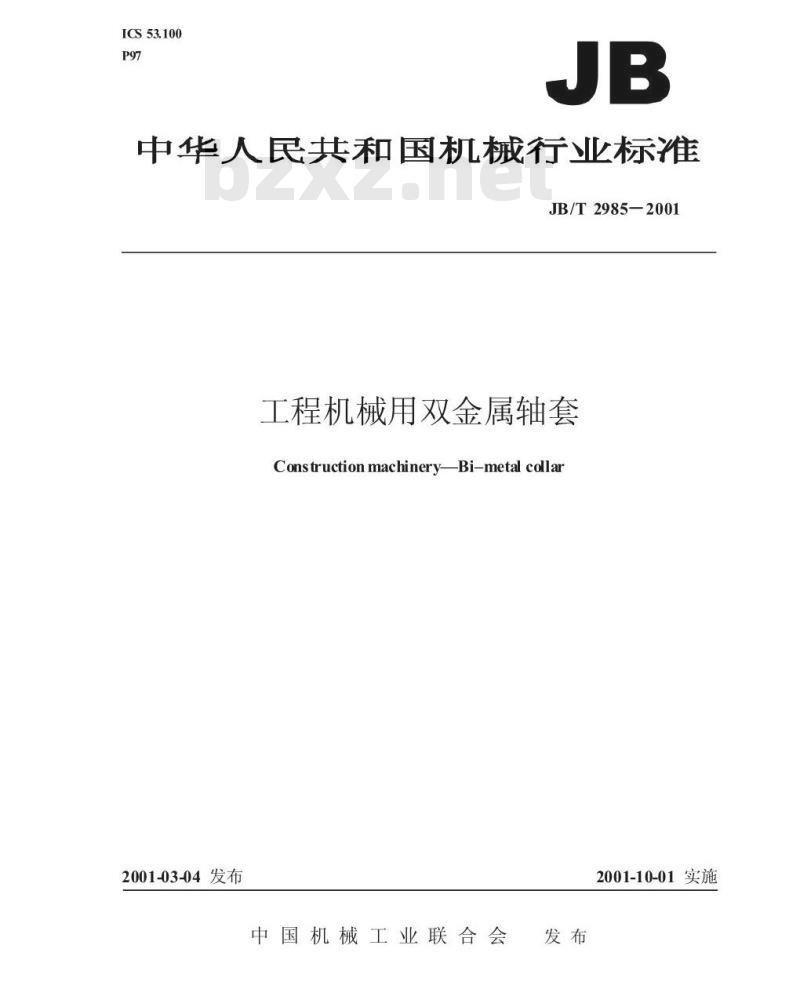

ICS53.100

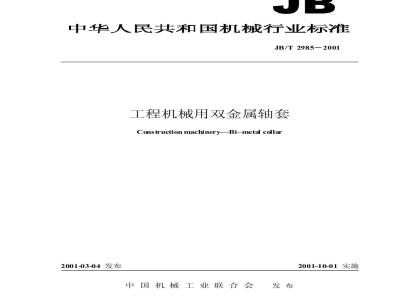

中华人民共和国机械行业标准
JB/T2985—2001
工程机械用双金属轴套
Constructionmachinery-Bi-metalcollar2001-03-04发布
中国机械工业联合会
2001-10-01实施
JB/T2985—2001

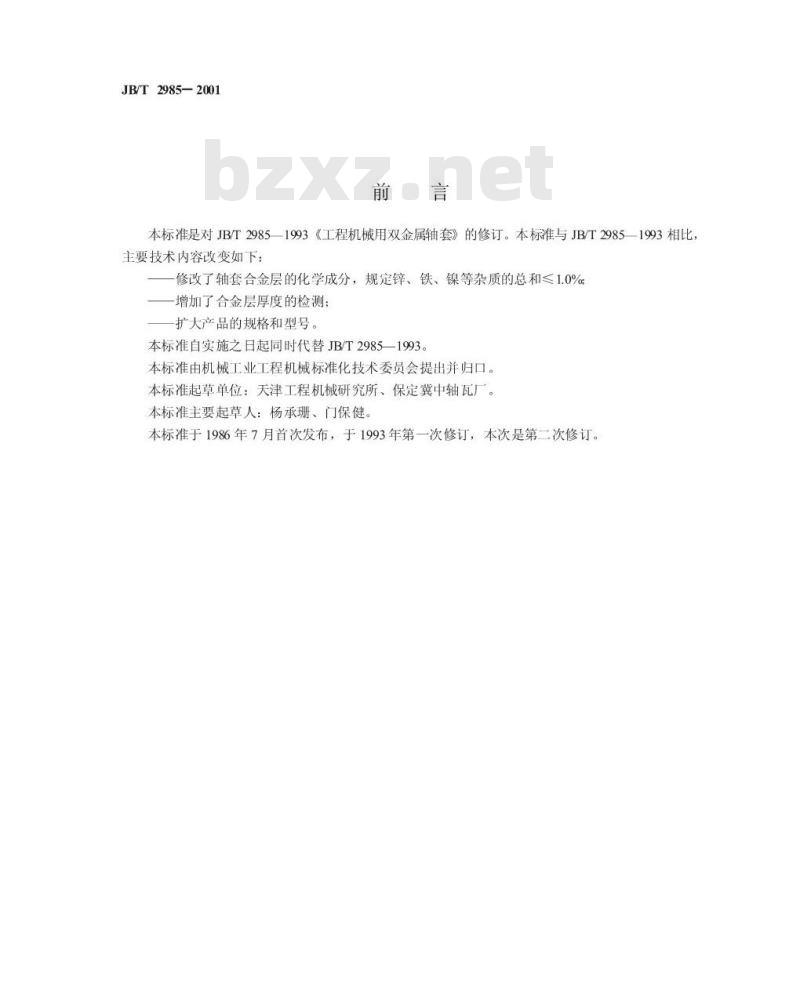

本标准是对JB/T29851993《工程机械用双金属轴套》的修订。本标准与JB/T29851993相比主要技术内容改变如下:
修改了轴套合金层的化学成分,规定锌、铁、镍等杂质的总和≤1.0%增加了合金层厚度的检测;
一扩大产品的规格和型号
本标准自实施之日起同时代替JB/T2985一1993。本标准由机械工业工程机械标准化技术委员会提出并归口。本标准起草单位:天津工程机械研究所、保定冀中轴瓦厂。本标准主要起草人:杨承珊、门保健。本标准于1986年7月首次发布,于1993年第一次修订,本次是第二次修订。1范围

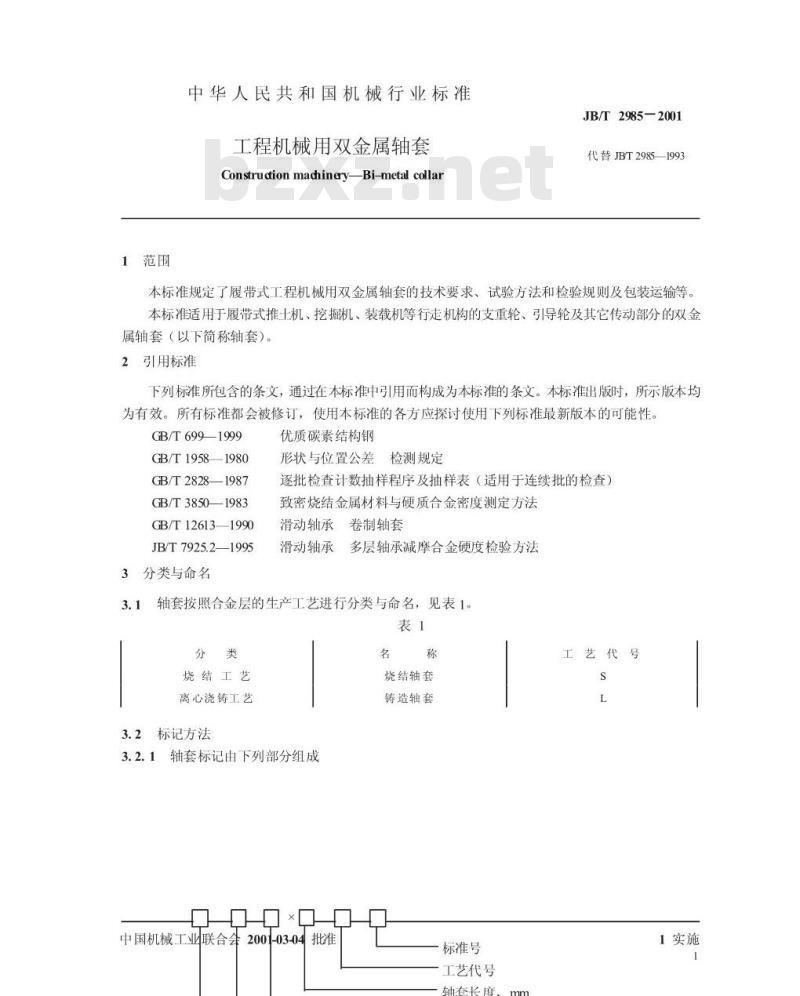

中华人民共和国机械行业标准
工程机械用双金属轴套
ConstructionmadhinaryBi-metal collarJB/T2985—2001
代替JBT29851993
本标准规定了履带式工程机械用双金属轴套的技术要求、试验方法和检验规则及包装运输等。本标准适用于履带式推十机、挖掘机、装载机等行走机构的支重轮、引导轮及其它传动部分的双金属轴套(以下简称轴套)。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 6991999
GB/T1958—1980
GB/T2828—1987
GB/T3850—1983
GB/T126131990
JB/T7925.2—1995
3分类与命名
优质碳素结构钢
形状与位置公差检测规定
逐批检查计数抽样程序及抽样表(适用于连续批的检查)致密烧结金属材料与硬质合金密度测定方法滑动轴承,卷制轴套
滑动轴承多层轴承减摩合金硬度检验方法轴套按照合金层的生产工艺进行分类与命名,见表1。表1www.bzxz.net
烧结工艺
离心浇铸工艺
3.2标记方法
3.2.1轴套标记由下列部分组成
中国机械工业联合会2001-03-04批准名
烧结轴套
铸造轴套
标准号
工艺代号
轴套长度,mm
内径,
工艺代号
1实施

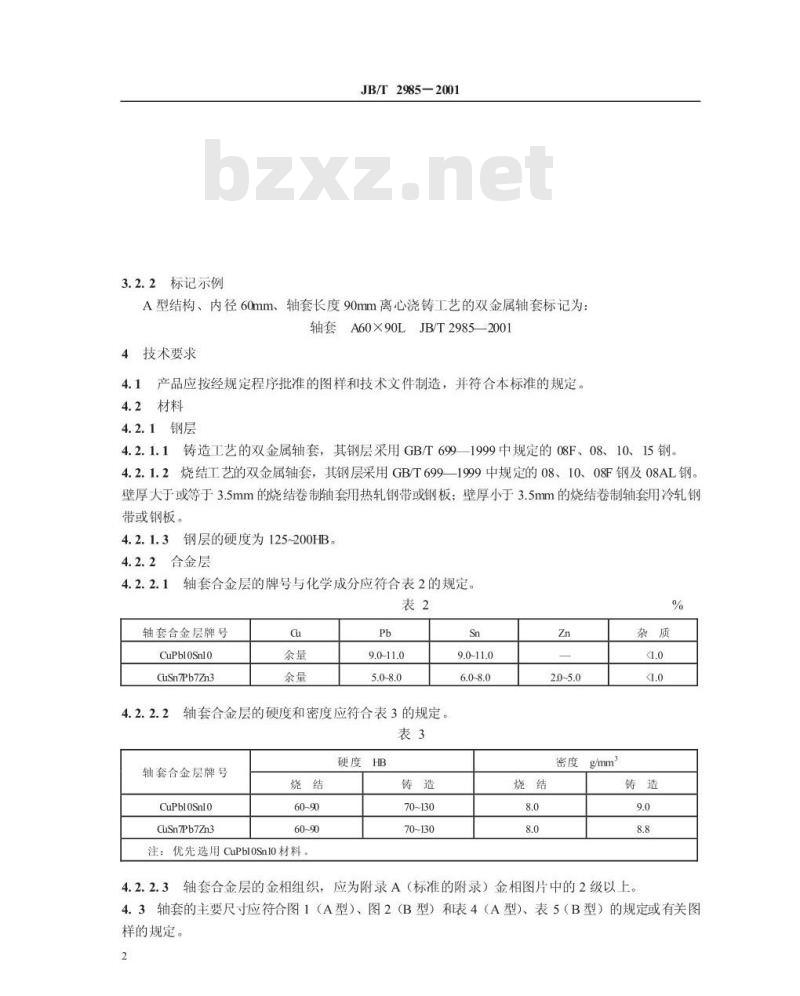

3.2.2标记示例
JB/T2985-2001
A型结构、内径60mm、轴套长度90mm离心浇铸工艺的双金属轴套标记为:轴套A60X90LJB/T2985—2001
4技术要求
4.1产品应按经规定程序批准的图样和技术文件制造,并符合本标准的规定。4.2材料
4.2.1钢层
4.2.1.1铸造工艺的双金属轴套,其钢层采用GB/T699—1999中规定的08F、08、10、15钢。4.2.1.2烧结工艺的双金属轴套,其钢层采用GB/T699—1999中规定的08、10、08F钢及08AL钢。壁厚大于或等于3.5mm的烧结卷制轴套用热轧钢带或钢板;壁厚小于3.5mm的烧结卷制轴套用冷轧钢带或钢板。
4.2.1.3钢层的硬度为125~200HB。4.2.2合金层
4.2.2.1轴套合金层的牌号与化学成分应符合表2的规定。表2
轴套合金层牌号
CuPb10Snl0
GuSn7Pb7Zn3
轴套合金层的硬度和密度应符合表3的规定。表3
轴套合金层牌号
CuPbloSnlo
CuSn7Pb7Zn3
注:优先选用CuPb10Sn10材料
硬度HB
70~130
密度g/mm2
4.2.2.3轴套合金层的金相组织,应为附录A(标准的附录)金相图片中的2级以上。4.3轴套的主要尺寸应符合图1(A型)、图2(B型)和表4(A型)、表5(B型)的规定或有关图样的规定。
JB/T2985—2001

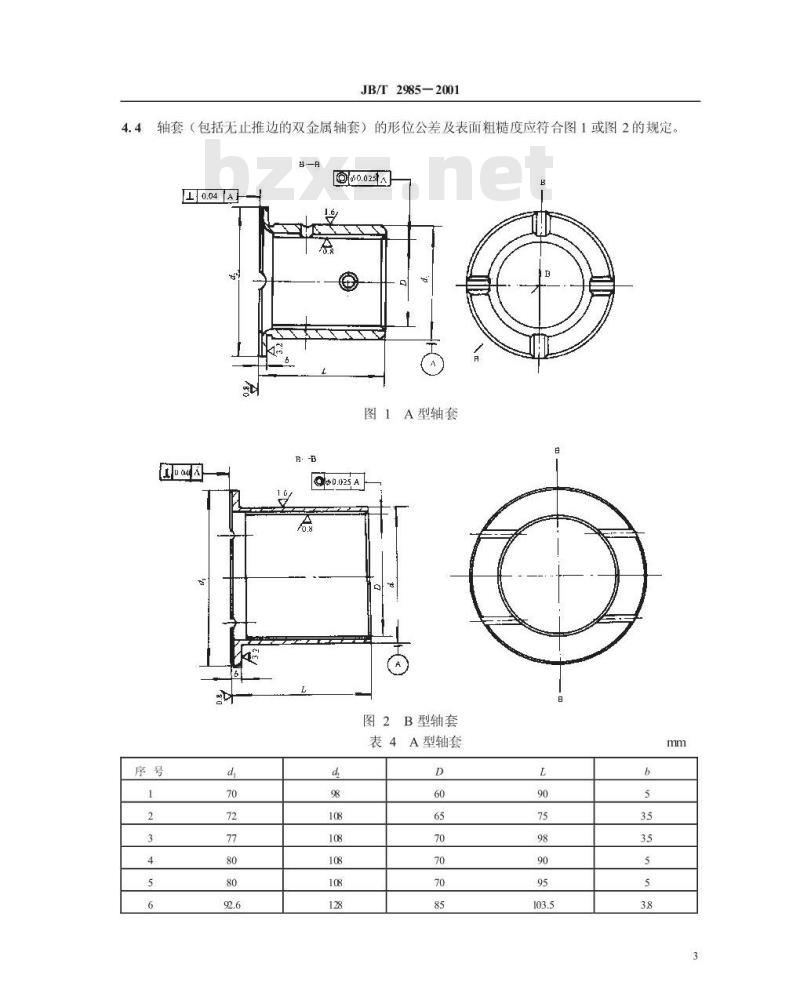

4.4轴套(包括无止推边的双金属轴套)的形位公差及表面粗糙度应符合图1或图2的规定。8A
图1A型轴套
图2B型轴套
表4A型轴套
JB/T2985-2001
B型轴套
4.5轴套的合金层应牢固地粘结在钢层上,钢层与合金层之间的粘结强度应不小于88MPa。mm
4.6轴套合金层厚度为0.7mm土0.2mm,同一只轴套上的合金层厚度的最大值和最小值之差不大于0.25mm
4.7烧结轴套套筒接缝采用有直缝或搭扣型式,接缝处允许有冲裁圆角。4.8轴套合金层应致密,不存在裂纹、针孔、锈蚀与外来夹杂物等缺陷,内圆表面应光滑,不允许有划伤、碰伤和压痕。
钢层表面不得有焊接凹坑缺陷存存。4.9
5试验方法
轴套合金层化学成分用分光光度仪或滴定法进行检验。轴套合金层的硬度检验按JB/T7925.2的规定进行。轴套合金层的金相组织,用金相显微镜进行检测。5.4
烧结工艺轴套合金层密度的检验应按GB/T3850的规定。烧结卷制轴套外径和内径的检验应按GB/T12613的规定5.5
5.6轴套合金层的厚度应用非磁性测厚仪在轴套的径向截面上进行测量,截面的位置按GB/T12613的规定。
5.7轴套的形状与位置公差按GB/T1958检测方法进行检验。5.8轴套钢层与合金层间的粘结检验5.8.1无损检验
以听音为主,轻击轴套钢层时,声音应清脆响亮,不得有哑音。5.8.2破坏性检验
5.8.2.1弯曲法
先将轴套展开压平,再继续压到90°,然后再回复压平,允许合金层有裂纹,但不允许合金层与钢层分离。
2粘结强度的测定
试验用试样及装置按图3和图4所示。4
JB/T2985—2001
在心来上易于路的的
双金属轴套结合强度的测定应在5~20kN万能材料试验机上进行。测试时将负荷平稳而缓慢地施加在试样上,其应力增加值为10N/(mm2·s),加至合金层发生撕裂或从钢层上撕离下来为止。此时试验机测功器上指示的数值为最大试验负荷,根据下式计算双金属轴套的结合强度。与此同时应记下试验状况、破坏的部位、破坏形式及制造缺陷等。式中:Reh粘结强度,MPa;
最大试验负荷,N
A粘结总面积,mm。
6检验规则
6.1出厂检验
每件轴套必须经制造厂检验部门检验合格后方能出厂。检验项目包括内径、外径、止推环厚度及合金层厚度、合金层厚度差、表面粗糙度、表面质量。合金层的化学成分及金相组织按5.2的规定抽样检验。
型式检验
JB/T2985-—2001
双金属轴套型式检验的项目按表6的规定。抽样检查按照GB/T2828的规定,采用一次抽样方案,般情况下检查批N为51~90,检查水平及合格质量水平(AQL)按表6的规定,或由供需双方协商确定。在检查中,如每项的不合格数均等于或小于相应的合格判定数(Ac),则接收该批产品,否则拒收。表6
检验项目
止推环厚度
合金层化学成分
合金层粘结强度
合金层金相组织
合金层厚度
合金层厚度差
其它各项形状尺寸
形位公差
表面粗糙度
表面质量
7标志、包装、运输和储存
7.1每件轴套应标明制造厂厂标、产品型号及标准号。AQL
检查水平
一般检查水平ⅡI
特殊检查水平S-2
一般检查水平IⅡI
7.2每件轴套在包装前必须清洗干净,并经防蚀处理,用结实不透水的中性纸或塑料薄膜包好再装入包装盒内,每只盒内应放同一机型的同一尺寸的轴套。7.3包装盒外表面应标明:
a)制造厂名称、邮编、地址与电话;b)产品名称、产品规格:
c)数量和质量:
d)包装日期。
7.4每只包装盒内应附有制造厂质量检验部门检验员签章的合格证。7.5用包装盒装好的轴套,装入衬有防水纸的干燥包装箱内,箱内应有保护性填充物,保证在正常运输中不致损伤零件。
7.6包装箱外表面应标明:
a)制造厂名称与地址:
b)产品名称、产品规格:
数量与总质量;
d)“小心轻放”、“防潮”、“防压”等标志;6
e)装箱日期。
JB/T2985—2001
7.7装箱的轴套应存放在通风、干燥的库房内。在正常的保管条件下,制造厂应保证轴套自出厂之日起12个月内无锈蚀。
图A11级
JB/T2985—2001
附录A
(标准的附录)
合金层的金相图(×100)
图A33级
图A22级
机械行业标准
工程机械用双金属轴套
JB/T2985-2001
机械科学研究院出版发行
机械科学研究院印刷
(北京首体南路2号邮编100044)*
开本880×12301/16印张3/4
4字数18000
2001年8月第一次印刷
2001年8月第版
印数1-500
定价1200元
2001-016
