JB/T 3002-1994
基本信息
标准号： JB/T 3002-1994
中文名称：仓壁振动器型式、基本参数和尺寸
标准类别：机械行业标准(JB)
英文名称： Silo wall vibrator types, basic parameters and dimensions
标准状态：已作废
发布日期：1994-12-09
实施日期：1995-10-01
作废日期：2008-09-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：59567
标准分类号
中标分类号：机械>>通用机械与设备>>J83仓储设备、装卸机械
关联标准
出版信息
页数：5页
标准价格：8.0 元
相关单位信息
归口单位：北京起重运输机械研究所
发布部门：北京起重运输机械研究所
标准简介
本标准代替JB 3002-81。 本标准规定了仓壁振动器型式、基本参数和尺寸。 本标准适用于安装在散状物料仓的仓壁上使仓壁产生局部振动，破坏物料搭拱，促使物料流动的电磁式、惯性式的仓壁振动器。 JB/T 3002-1994 仓壁振动器型式、基本参数和尺寸 JB/T3002-1994 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

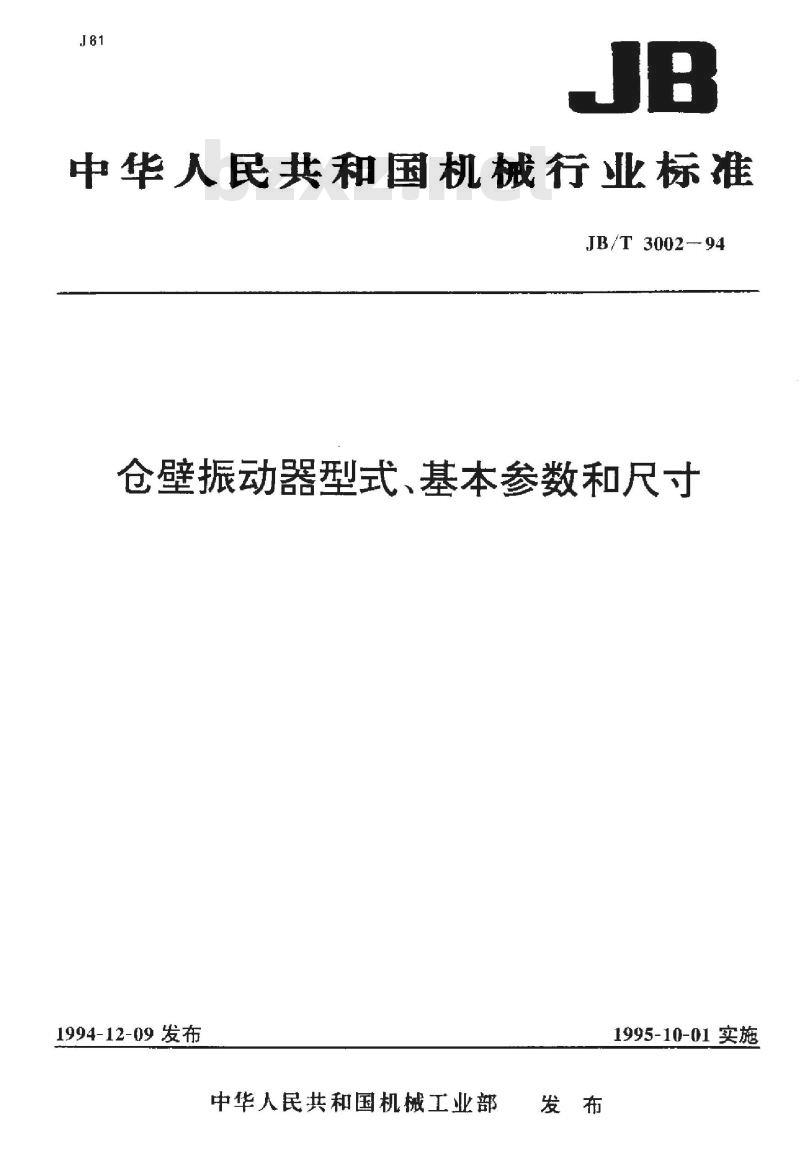

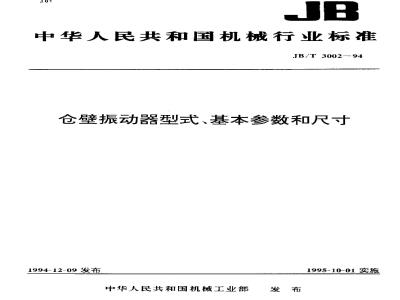

中华人民共和国机械行业标准
JB/T 3002-94
仓壁振动器型式、基本参数和尺寸1994-12-09发布
中华人民共和国机械工业部
1995-10-01实施

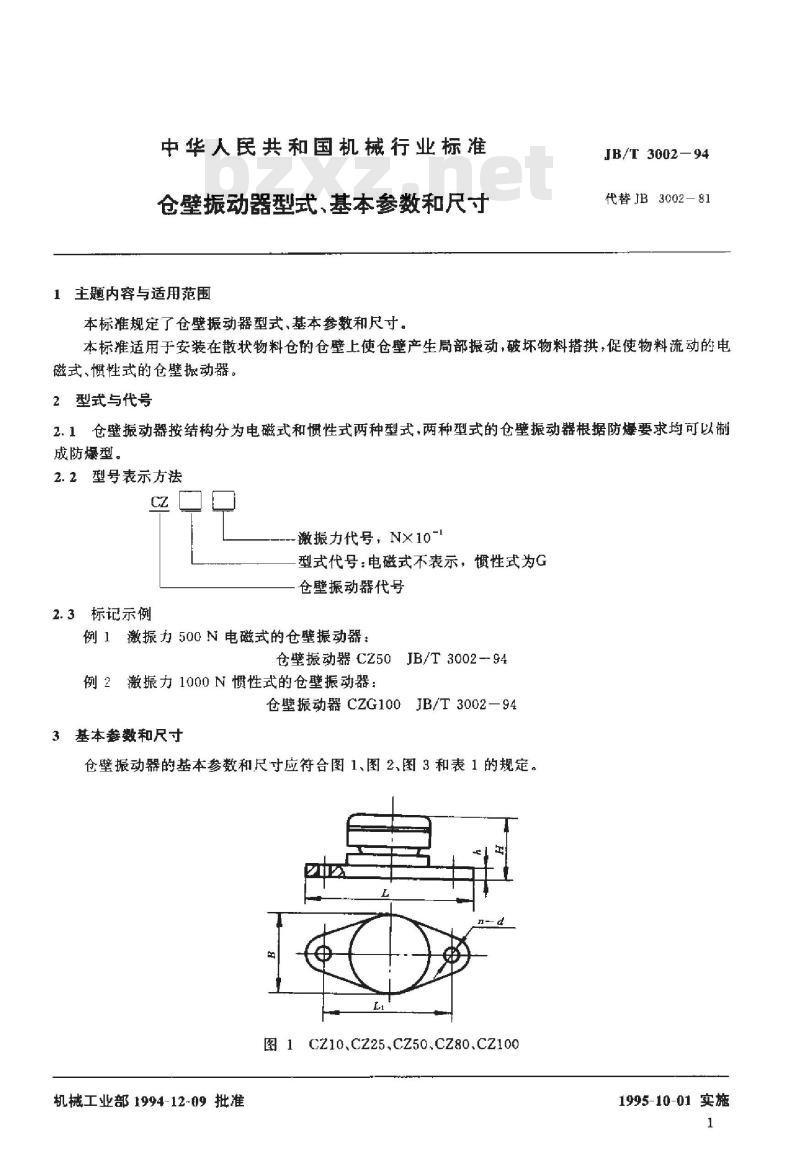

中华人民共和国机械行业标准
仓壁振动器型式，基本参数和尺寸1主题内容与适用范围
本标准规定了仓壁振动器型式、基本参数和尺寸，JB/T 3002—94
代替JB3002—81
本标准适用于安装在散状物料仓的仓壁上使仓壁产生局部振动，破坏物料搭拱，促使物料流动的电磁式、惯性式的仓壁振动器。
2型式与代号
2.1仓壁振动器按结构分为电磁式和惯性式两种型式两种型式的仓壁振动器根据防爆要求均可以制成防爆型。
2.2型号表示方法
激振力代号，N×10-1
型式代号：电磁式不表示，惯性式为G仓壁振动器代号
2.3标记示例
例1激振力500N电磁式的仓壁振动器：仓壁振动器CZ50JB/T3002-94
例2激振力1000N惯性式的仓壁振动器：仓壁振动器CZG100JB/T3002-94
3基本参数和尺寸
仓壁振动器的基本参数和尺寸应符合图1、图2、图3和表1的规定。图1CZ10.CZ25.CZ50.CZ80.CZ100机械工业部1994-12-09批准
1995-10-01实施
激振力
JB/T3002—94

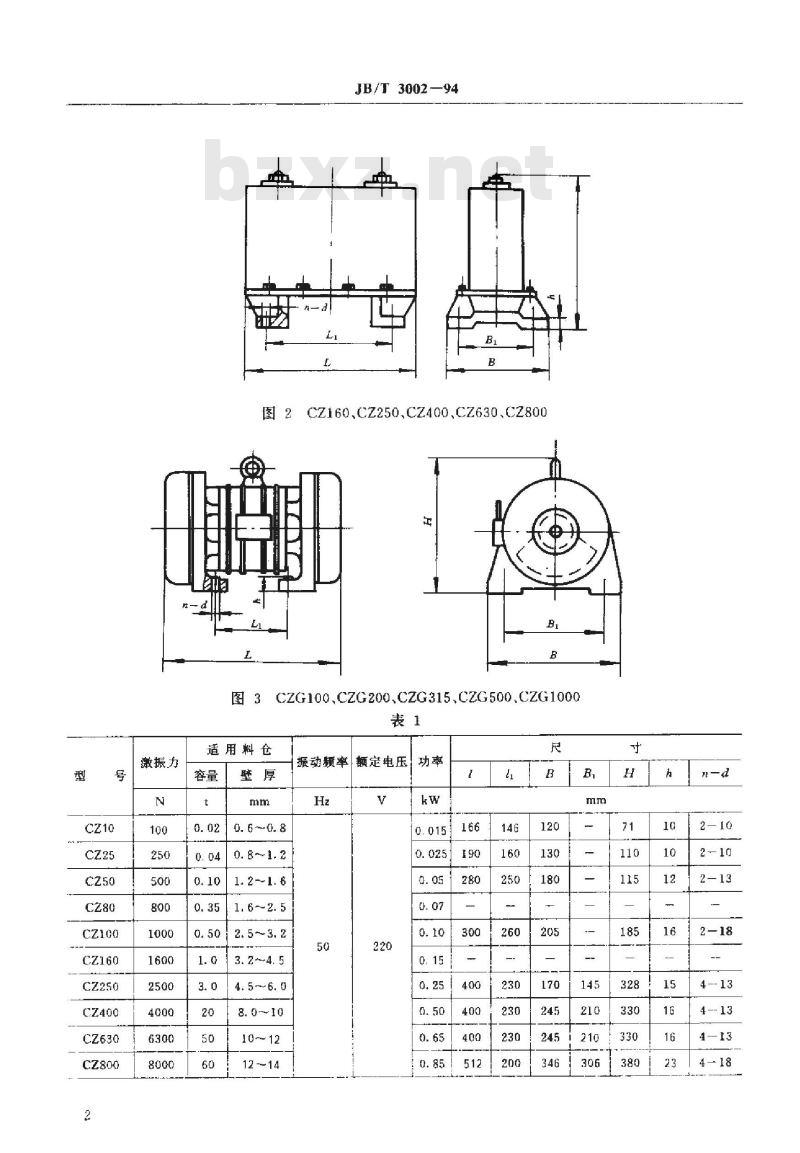

图 2CZ160.CZ250.CZ400.CZ630.CZ800图 3CZG100,CZG200,CZG315,CZG500,CZG1000表1
适用料仓
12-1 6
4,5 ~6, 0
额定电压
振动频率
CZG100
CZG2010
CZG315
CZG500
CZG1000
激振力
附加说明：
适用料仓Www.bzxZ.net
10~ 12
12~～14
振动颊率
JB/T3002—94
续表1
额定电压
本标准由机械工业部北京起重运输机械研究所提出并归口。本标准由北京起重运输机械研究所负责起草。本标准主要起草人王志泉。
4—12

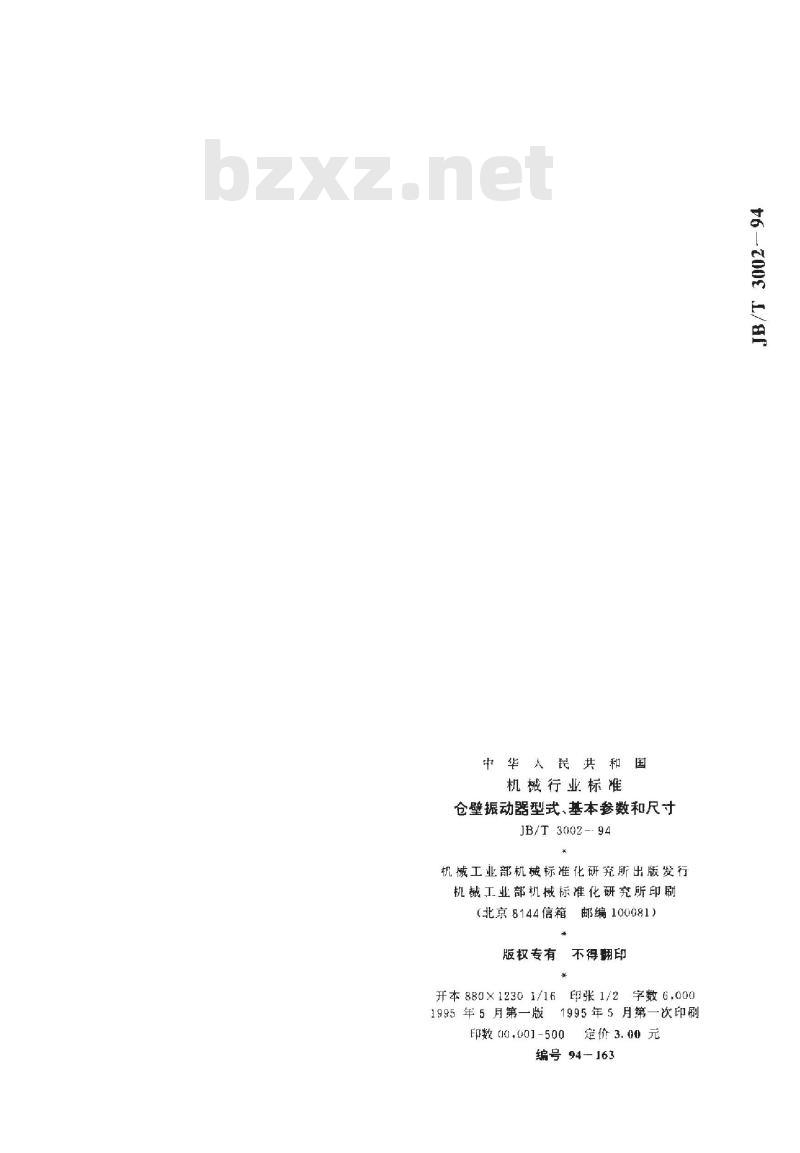

中华人民共和国
机械行业标准
仓壁振动器型式、基本参数和尺寸JB/T 3002-- 94
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京8144信箱
邮编100081）
版权专有不得翻印
开本880×12301/16
印张1/2
字数6,000
1995年5月第一次印刷
1995年5月第一版
印数（10001-500
0定价3.00元
编号94—163
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
