JB/T 3044-1999
基本信息
标准号： JB/T 3044-1999
中文名称：组合机床 夹具 精度检验
标准类别：机械行业标准(JB)
英文名称： Precision inspection of modular machine tool fixtures
标准状态：现行
发布日期：1999-05-20
实施日期：2000-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：152952
标准分类号
标准ICS号：机械制造>>机床装置>>25.060.99其他机床装置
中标分类号：机械>>金属切削机床>>J58组合机床
关联标准
替代情况：JB 3044-82
出版信息
页数：8页
标准价格：14.0 元
相关单位信息
归口单位：全国金属切削机床标委会组合机床分会
发布部门：全国金属切削机床标委会组合机床分会
标准简介
JB/T 3044-1999 本标准是对 JB 3044-82《组合机床夹具 精度》的修订。修订时仅按有关规定作了编辑性修改，技术内容未改变。 本标准规定了组合机床夹具的几何精度要求和检验方法。 本标准适用于组合机床及其自动线的夹具。 本标准于 1975 年首次发布，1982 年第一次修订。 JB/T 3044-1999 组合机床 夹具 精度检验 JB/T3044-1999 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

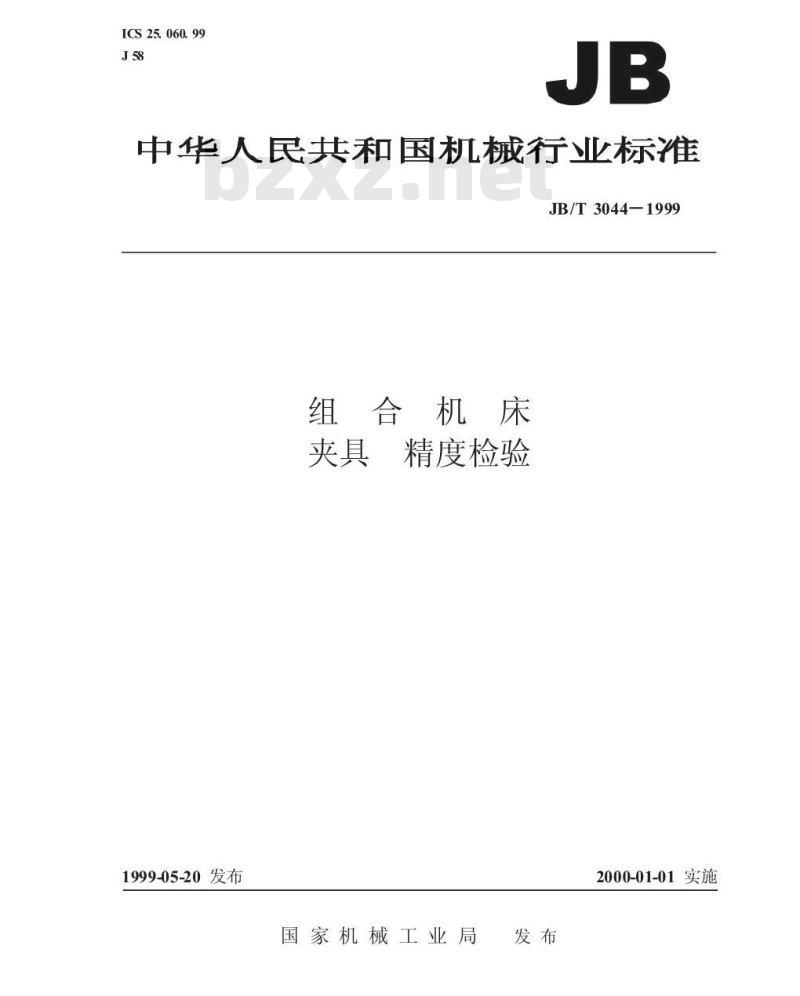

ICS25.060.99
中华人民共和国机械行业标准
JB/T3044—1999
组合机床
夹具 精度检验
1999-05-20发布
国家机械工业局
2000-01-01实施
JB/T3044—1999

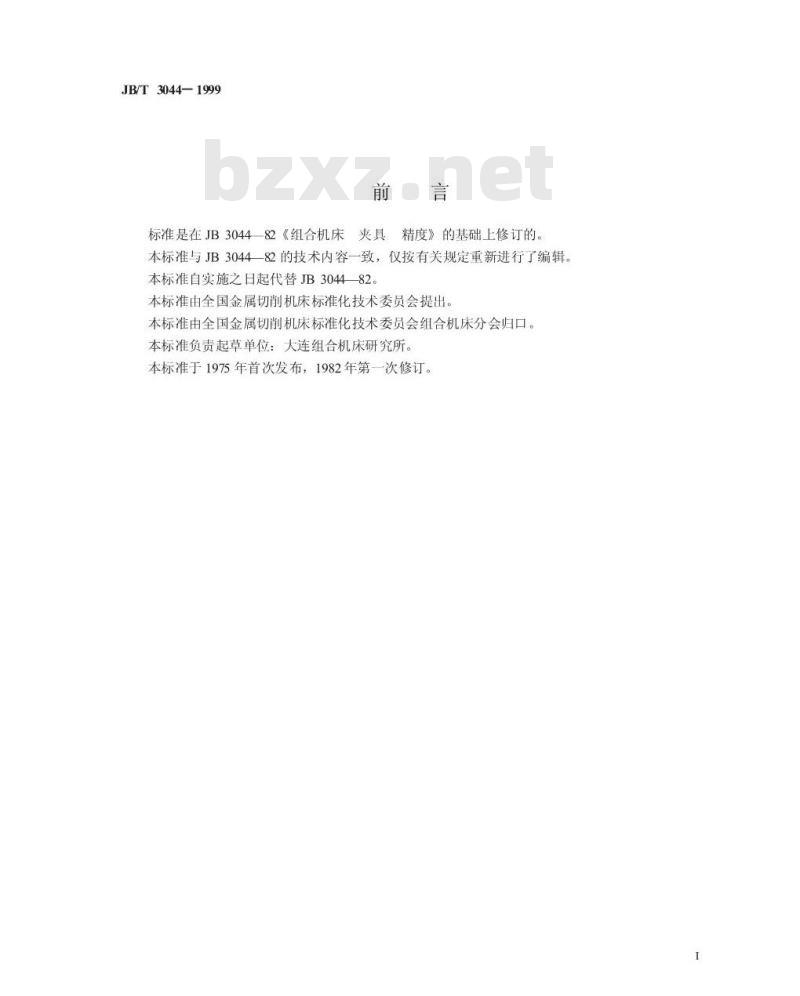

标准是在JB3044一82《组合机床夹具精度》的基础上修订的。本标准与JB3044一82的技术内容一致，仅按有关规定重新进行了编辑。本标准自实施之日起代替JB3044—82。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会组合机床分会归口。本标准负责起草单位：大连组合机床研究所。本标准于1975年首次发布，1982年第一次修订。1

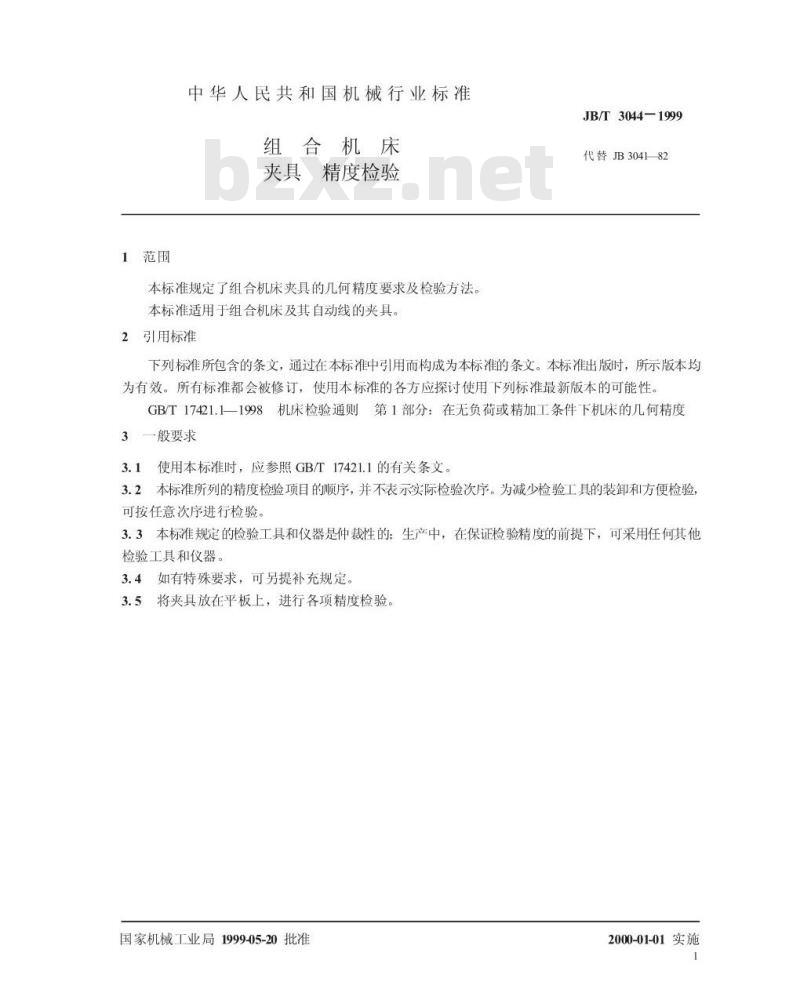

1范围
中华人民共和国机械行业标准
组合机床
夹具精度检验
本标准规定了组合机床夹具的几何精度要求及检验方法本标准适用于组合机床及其自动线的夹具。2引用标准
JB/T3044—1999
代替JB3041-82
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度3一般要求
3.1使用本标准时，应参照GB/T17421.1的有关条文。3.2本标准所列的精度检验项目的顺序，并不表示实际检验次序。为减少检验工具的装卸和方便检验可按任意次序进行检验。
3.3本标准规定的检验工具和仪器是仲裁性的；生产中，在保证检验精度的前提下，可采用任何其他检验工具和仪器。
3.4如有特殊要求，可另提补充规定。3.5将夹具放在平板上，进行各项精度检验。国家机械工业局1999-05-20批准2000-01-01实施

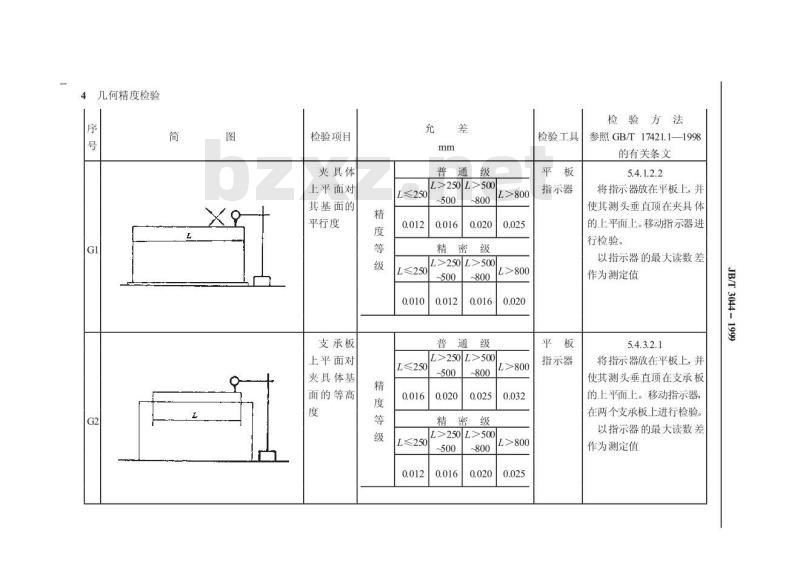

4几何精度检验
检验项目
夹具体
上平面对
其基面的
平行度
支承板
上平面对
夹具体基
面的等高
普通级
>250|>500
L≤250
L≤250
L≤250
L≤250
精密级
>250>500
普通级
L>250|L>500
精密级
>250|>500
检验工具
指示器
指示器
检验方法
参照GB/T17421.1—1998
的有关条文
5.4.1.2.2
将指示器放在平板上，并
使其测头垂直顶在夹具体
的上平面上。移动指示器进
行检验。
以指示器的最大读数差
作为测定值
5.4.3.2.1
将指示器放在平板上，并
使其测头垂直顶在支承板
的上平面上。移动指示器，
在两个支承板上进行检验。
以指示器的最大读数差
作为测定值
JB/T3044-1999

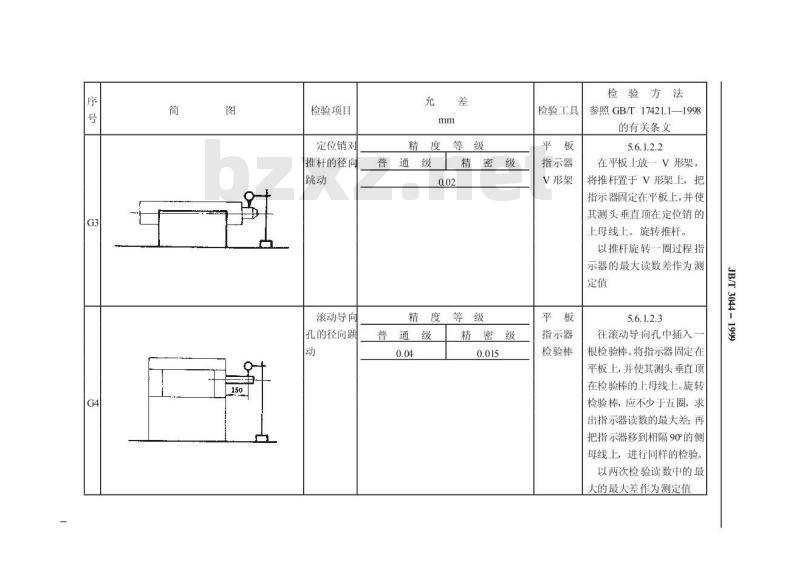

检验项目
定位销对
推杆的径向
滚动导向
孔的径向跳
精度等级
普通级精密级
精度等级
普通级
精密级
检验工具
指示器
V形架
指示器
检验棒
检验方法
参照GB/T17421.1—1998
的有关条文
5.6.1.2.2
在平板上放一V形架，
将推杆置于V形架上，把
指示器固定在平板上，并使
其测头垂直顶在定位销的
上母线上。旋转推杆。
以推杆旋转一圈过程指
示器的最大读数差作为测
5.6.1.2.3
往滚动导向孔中插入
根检验棒。将指示器固定在
平板上，并使其测头垂直顶
在检验棒的上母线上。旋转
检验棒，应不少于五圈，求
出指示器读数的最大差；再
把指示器移到相隔90的侧
母线上，进行同样的检验。
以两次检验读数中的最
大的最大差作为测定值
JB/T3044-1
检验项目
导向孔
（或样件
孔）轴线对
夹具体基面
的平行度
（或垂直
注：只检验
总装检
验精度
用的两
个导向
精度等级
普通级
精密级
检验工具
指示器
检验棒
指示器
检验棒
垂直仪
检验方法
参照GB/T17421.1—1998
的有关条文
5.4.1.2.4
a平行度
往导向孔中插入一根检验棒。
将指示器放在平板上，并使其测头垂直顶在检验棒的上母线上，记下读数。然后使指示器移到上母线的另一点上，记下读数。
指示器移动前后的读数差与两
测点间距离之比即为测定值
5.5.1.2.4.1
b.垂直度
往导向孔中插入一根检验棒。
将垂直仪放在平板上，使指示器测头垂直顶在检验棒的母线上，记下读数。然后使指示器移到母线的另一点上，记下读数。
指示器移动前后的读数差与两
测点间距离之比即为测定值。
要在相隔90°的母线上进行检
JB/T3044-1
检验项目
导向孔轴免费标准下载网bzxz
线至支承板
上平面的距
注：只需检
验两个
导向孔
导向孔轴
线与定位销
轴线的距离
注：只需检
验两个
导向孔
活动模板
定位垫对夹
具体基面的
共面度
精度等级
普通级精密级
精度等级
普通级精密级
精度等级
普通级精密级
检验工具
检验棒
检验棒
指示器
检验方法
参照GB/T17421.1—1998
的有关条文
往导向孔中插入一根检验棒。在支承板上放置量块，并使量块上平面至夹具定位基面的距离等于检验棒上母线至夹具定位基面的距离。
量块的总厚度减去检验棒的半
径即为测定值
往导向孔和定位销推杆孔中名
插入一根检验棒，用量块测量两检验棒间的距离。
量块的总厚度加上两检验棒的
半径即为测定值
5.4.3.2.1
将指示器放在平板上，并使其测头垂直顶在定位垫上平面上。然后分别对所有定位垫进行测量。
以指示器最大读数差作为测定
JB/T3044-
机械行业标准
组合机床
夹具精度检验
JB/T3044—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044)*
2字数12000
开本880×1230
印张1/2
1999年8月第一版
1999年8月第一次印刷
印数1—500
定价500元
66600
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
