ICS75.180
中华人民共和国机械行业标准
JB/T3166-—1999
S型双面可卸卡子
S-typedouble-sideddismountableholding downclip1999-07-12发布
国家机械工业局
2000-01-01实施
JB/T3166—1999

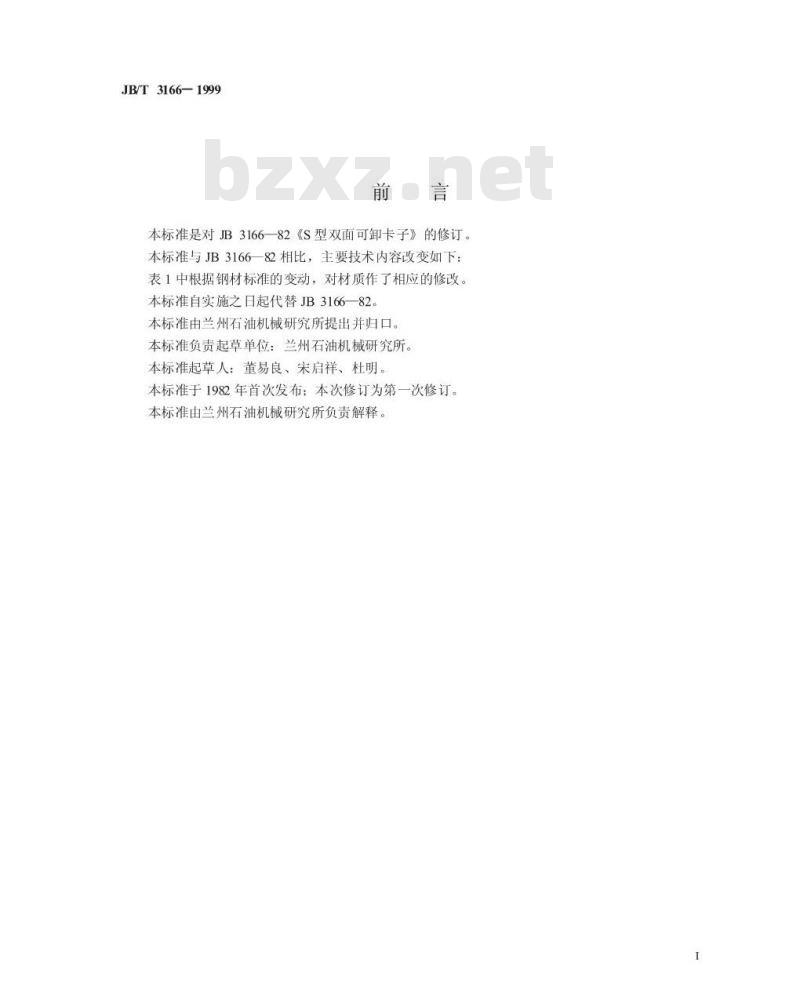

本标准是对JB3166—82《S型双面可卸卡子》的修订。本标准与JB3166一82相比,主要技术内容改变如下:表1中根据钢材标准的变动,对材质作了相应的修改,本标准自实施之日起代替JB3166—82。本标准由兰州石油机械研究所提出并归口。本标准负责起草单位:兰州石油机械研究所。本标准起草人:董易良、宋启祥、杜明本标准于1982年首次发布:本次修订为第一次修订。本标准由兰州石油机械研究所负责解释。1
1范围
中华人民共和国机械行业标准
S型双面可卸卡子
S-typedouble-sideddismountableholdingdownclip本标准规定了S型双面可卸卡子的品种规格、技术要求和标志、包装。JB/T3166—1999
代替JB3166—82
本标准适用于化学、石油工业中板式塔设备的塔盘板、内部人孔通道板与支持圈或梁(主梁、支梁)的连接所用卡子。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 1961981
GB/T7021986
GB/T 912—1989
GB/T1220—1992
GB/T3280—1992
GB/T 61701986
JB/T1205—1980

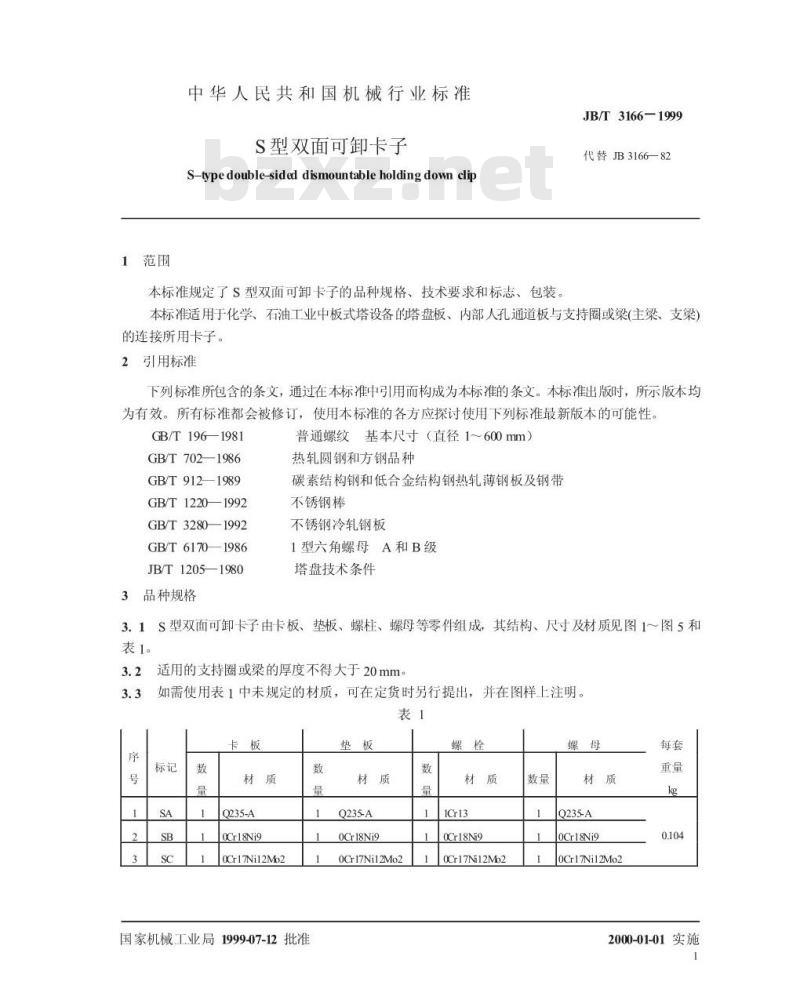

3品种规格
普通螺纹基本尺寸(直径1~600mm)热轧圆钢和方钢品种
碳素结构钢和低合金结构钢热轧薄钢板及钢带不锈钢棒
不锈钢冷轧钢板
1型六角螺母A和B级
塔盘技术条件

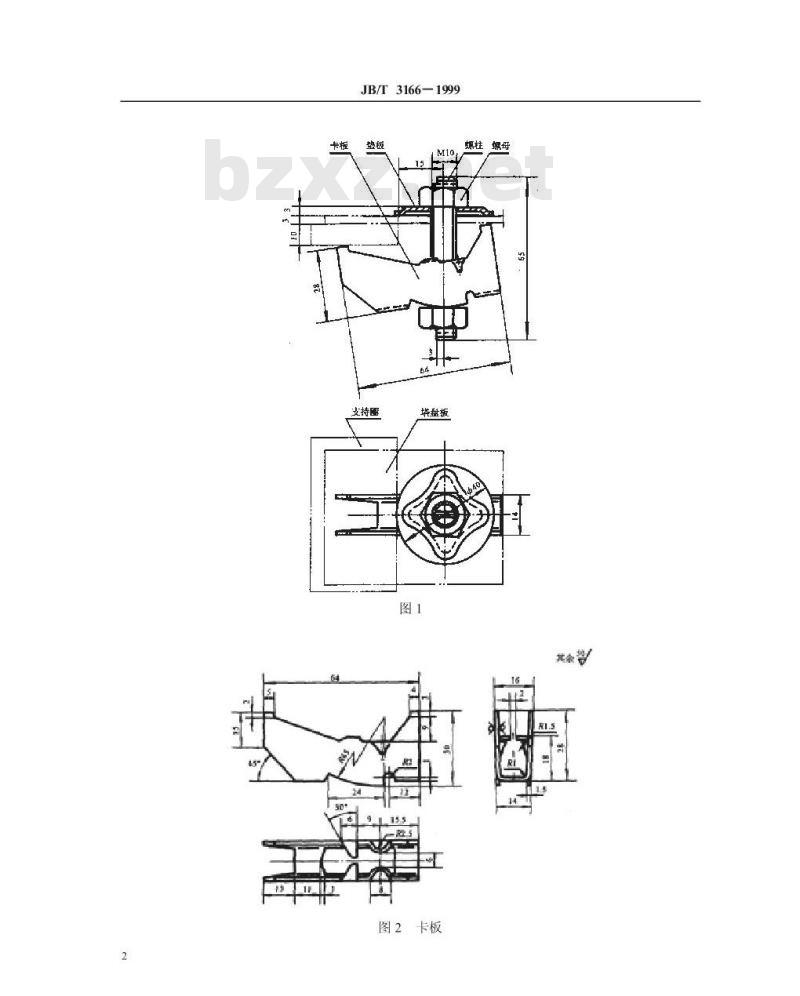

3.1S型双面可卸卡子由卡板、垫板、螺柱、螺母等零件组成,其结构、尺寸及材质见图1~图5和表1。此内容来自标准下载网
适用的支持圈或梁的厚度不得大于20mm。如需使用表1中未规定的材质,可在定货时另行提出,并在图样上注明,表1
Q235-A
OCr18Ni9
0Cr17Ni12Mb2
国家机械工业局1999-07-12批准垫板
Q235-A
OCr18Ni9
0Cr17Ni12Mo2
OCr18N9
OCr17N12Mb2
Q235-A
0Cr18Ni9
0Cr17Ni12Mo2
2000-01-01实施
JB/T3166-1999
支持圈
图2卡板
螺柱螺母
JB/T3166-1999

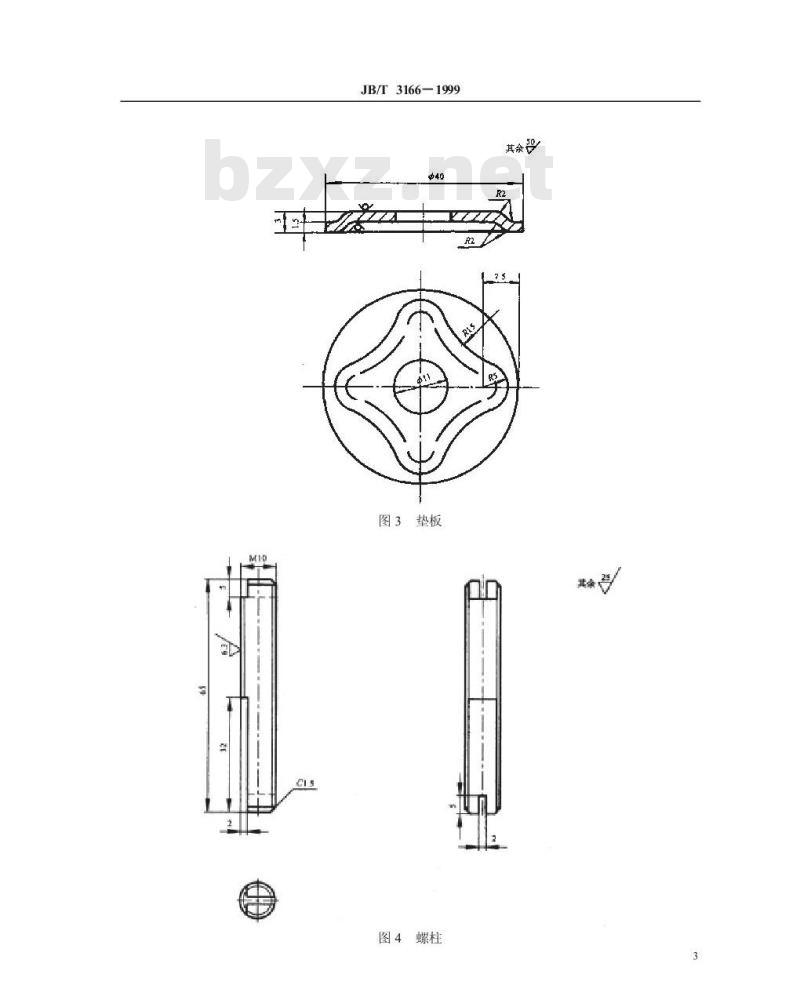

图3垫板
图4螺柱
4技术要求
支撑架
JB/T3166-1999
图5S型卡子安装简图
培盘板
4.1制造S型双面可卸卡子使用的板材应符合GB/T912或GB/T3280的要求:型材应符合GB/T702和GB/T1220的要求。
4.2螺柱的螺纹应按GB/T196制造。4.3螺母采用GB/T6170六角螺母M10。5标志、包装
5.1S型双面可卸卡子的标记由两部分组成-S一表示“S型双面可卸卡子”;A一表示卡板、垫板、螺母的材质为Q235-A,螺柱的材质为1Cr13;-B一表示卡板、垫板、螺母、螺柱的材质为0Cr18Ni9;-C一表示卡板、垫板、螺母、螺柱的材质为0Cr17Ni12Mo2。标记示例:
以碳钢O235-A为主制成的S型双面可卸卡子,其标记为:S型双面可卸卡子SAJB/T3166—19995.2如用户需要,可提出在成品表面打印标记。打印方法和标记内容由供需双方商定。5.3S型双面可卸卡子的验收与包装应符合JB/T1205的规定。4
共和国
机械行业标准
S型双面可卸卡子
JB/T3166—1999
机械科学研究院出版发行
机械科学研究院印刷
(北京首体南路2号:邮编100044)*
开本880×1230
印张1/2
字数10000
1999年11月第一次印刷
1999年11月第一版
印数1-500
定价500元
编号99-1017
机械工业标准服务网:htp/AvwwJB.ac.cn66699
