首页 > 机械行业标准(JB) > JB/T 3208-1999 数控机床 穿孔带程序段格式中的准备功能 G 和辅助功能 M 的代码
JB/T 3208-1999

基本信息

标准号: JB/T 3208-1999

中文名称:数控机床 穿孔带程序段格式中的准备功能 G 和辅助功能 M 的代码

标准类别:机械行业标准(JB)

英文名称: Codes for preparatory function G and auxiliary function M in the program segment format of punch tape for CNC machine tools

标准状态:现行

发布日期:1999-06-28

实施日期:2000-01-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:175223

标准分类号

标准ICS号:机械制造>>工业自动化系统>>25.040.20数控机床

中标分类号:机械>>金属切削机床>>J50机床综合

关联标准

替代情况:JB 3208-1983

采标情况:neq ISO 1056:1975

出版信息

页数:11 页

标准价格:15.0 元

相关单位信息

归口单位:全国工业自动化系统和集成标准化技术委员会

发布部门:全国工业自动化系统和集成标准化技术委员会

标准简介

JB/T 3208-1999 本标准非等效采用 ISO 1056:1975《数控机床 穿孔带程序段格式中的准备功能 G 和辅助功能 M 的代码》。 本标准是对 JB 3208-83《数字控制机床 穿孔带程序段格式中的准备功能 G 和辅助 功能 M 的代码》的修订。 本标准规定了数控机床穿孔带程序段格式中的“准备功能”G 和“辅助功能”M 的代码(以两位数表示),适用于数控机床的编程。 本标准于年月日首次发布。 JB/T 3208-1999 数控机床 穿孔带程序段格式中的准备功能 G 和辅助功能 M 的代码 JB/T3208-1999 标准下载解压密码:www.bzxz.net

标准图片预览






标准内容

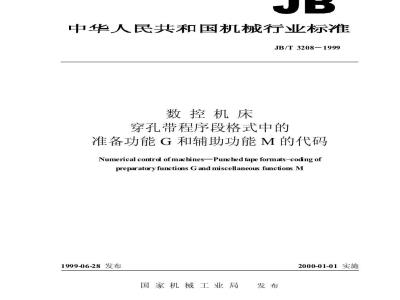

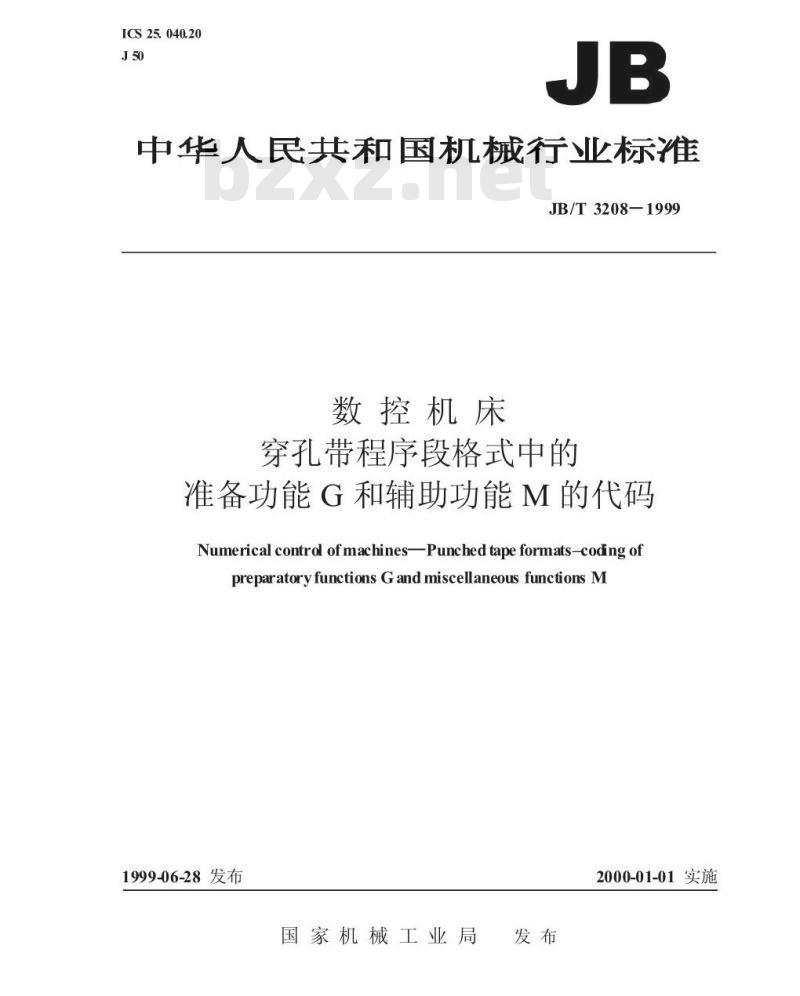

ICS25.040.20
中华人民共和国机械行业标准
JB/T3208—1999
数控机床
穿孔带程序段格式中的
准备功能G和辅助功能M的代码
Numerical control ofmachinesPunched tape formats-coding ofpreparatory functions G and miscellaneous functions M1999-06-28发布
国家机械工业局
2000-01-01实施
JB/T3208—1999

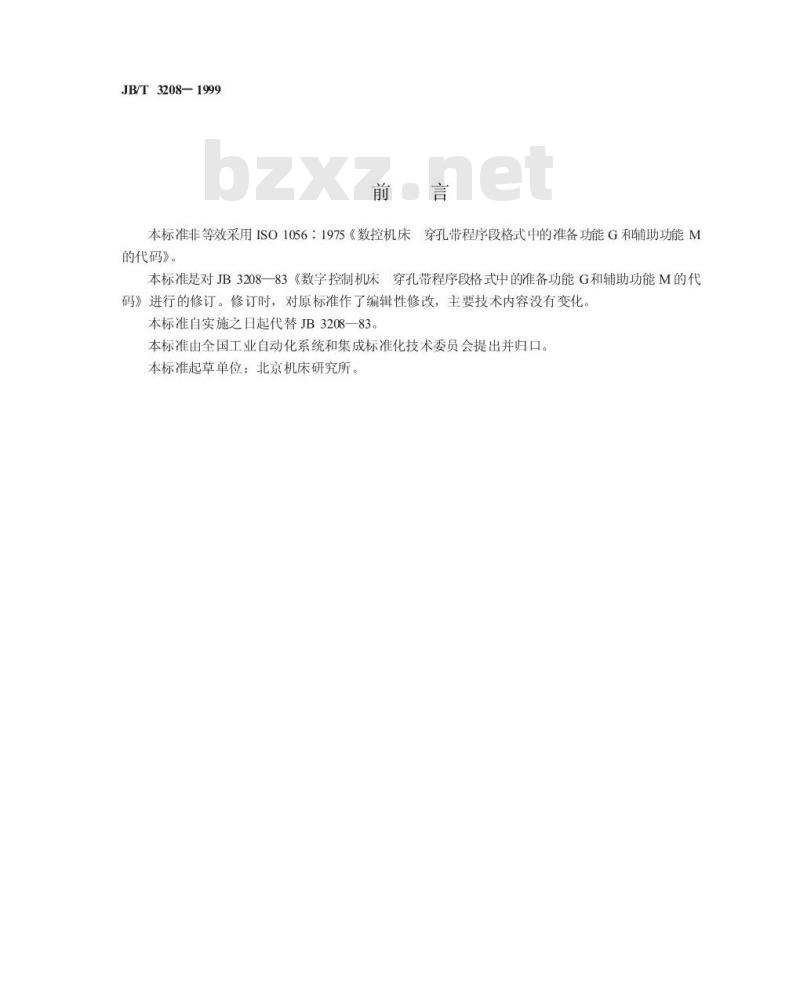

本标准非等效采用ISO1056:1975《数控机床穿孔带程序段格式中的准备功能G和辅助功能M的代码》。
本标准是对JB3208—一83《数字控制机床穿孔带程序段格式中的准备功能G和辅助功能M的代码》进行的修订。修订时,对原标准作了编辑性修改,主要技术内容没有变化。本标准自实施之日起代替JB3208—83。本标准由全国工业自动化系统和集成标准化技术委员会提出并归口。本标准起草单位:北京机床研究所。中华人民共和国机械行业标准

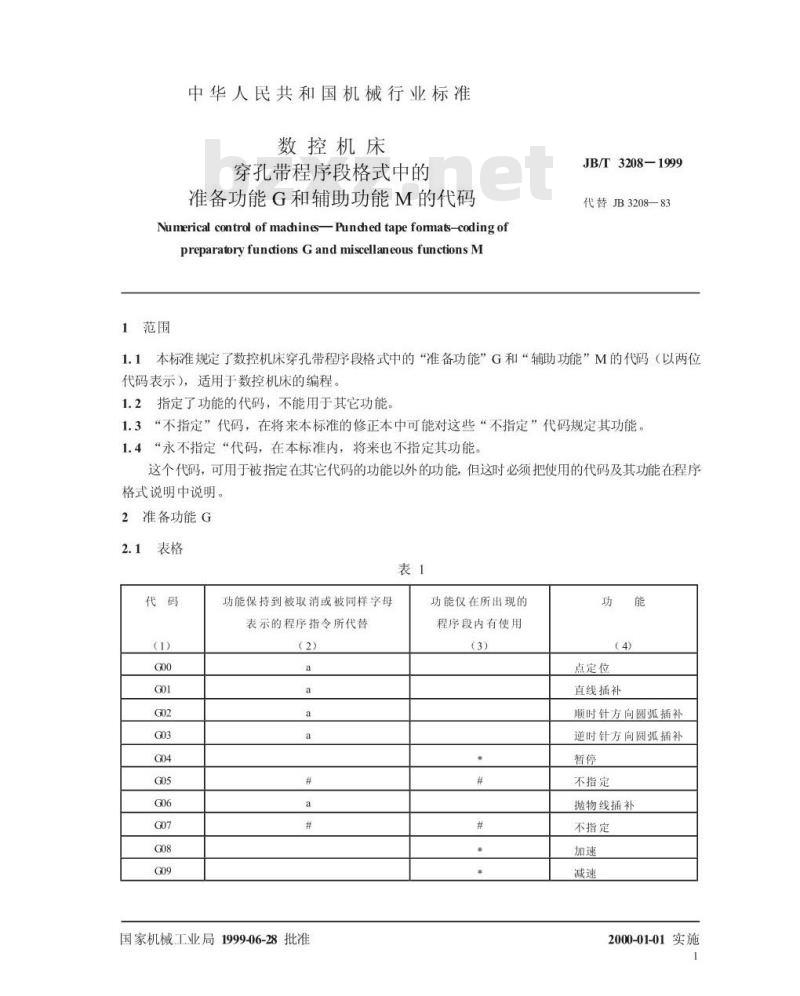

数控机床
穿孔带程序段格式中的
准备功能G和辅助功能M的代码
NumericalcontrolofmadhinesPundhedtapefomats-codingofpreparatoryfunctionsGandmiscellaneousfunctionsM1范围
JB/T3208—1999
代替JB3208—83
1.1本标准规定了数控机床穿孔带程序段格式中的“准备功能”G和“辅助功能”M的代码(以两位代码表示),适用于数控机床的编程。1.2指定了功能的代码,不能用于其它功能,1.3“不指定”代码,在将来本标准的修正本中可能对这些“不指定”代码规定其功能1.4“永不指定“代码,在本标准内,将来也不指定其功能。这个代码,可用于被指定在其它代码的功能以外的功能,但这时必须把使用的代码及其功能在程序格式说明中说明。
准备功能G
功能保持到被取消或被同样字母表示的程序指令所代替
国家机械工业局1999-06-28批准功能仅在所出现的
程序段内有使用
点定位
直线插补
顺时针方向圆弧插补
逆时针方向圆弧插补
不指定
抛物线插补
不指定
2000-01-01实施
G10-G16
G20-G32
G36-G39
JB/T3208-1999

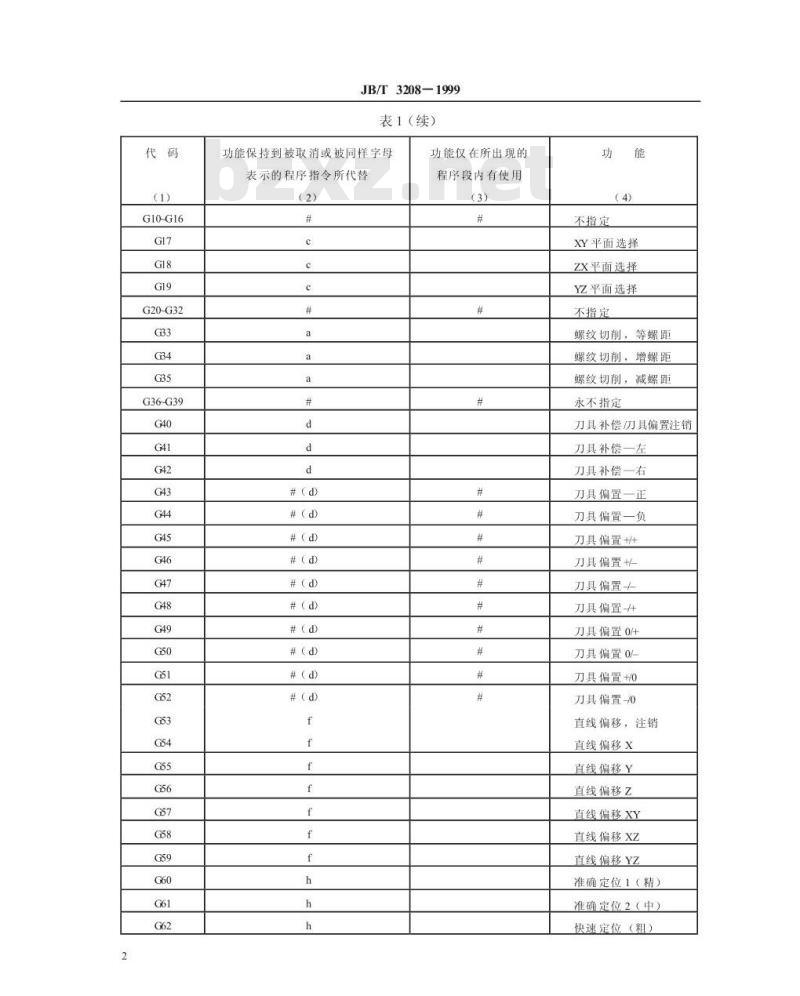

表1(续)
功能保持到被取消或被同样字母表示的程序指令所代替
#(d)
#(d)
#(d)
#(d)
功能仅在所出现的
程序段内有使用
不指定
XY平面选择
ZX平面选择
YZ平面选择
不指定
螺纹切削,等螺距
螺纹切削,增螺距
螺纹切削,减螺距
永不指定
刀具补偿刀具偏置注销
刀具补偿一左
刀具补偿一右
刀具偏置一正
刀具偏置一负
刀具偏置++
刀具偏置
刀具偏置士
刀具偏置一+
刀具偏置0/+
刀具偏置0/
刀具偏置+/0
力具偏置-0
直线偏移,注销
直线偏移X
直线偏移Y
直线偏移
直线偏移XY
直线偏移XZ
直线偏移YZ
准确定位1(精)
准确定位2(中)
快速定位(粗)
G64-G67
G70-G79
G81-G89
G98-G99
JB/T3208-1999

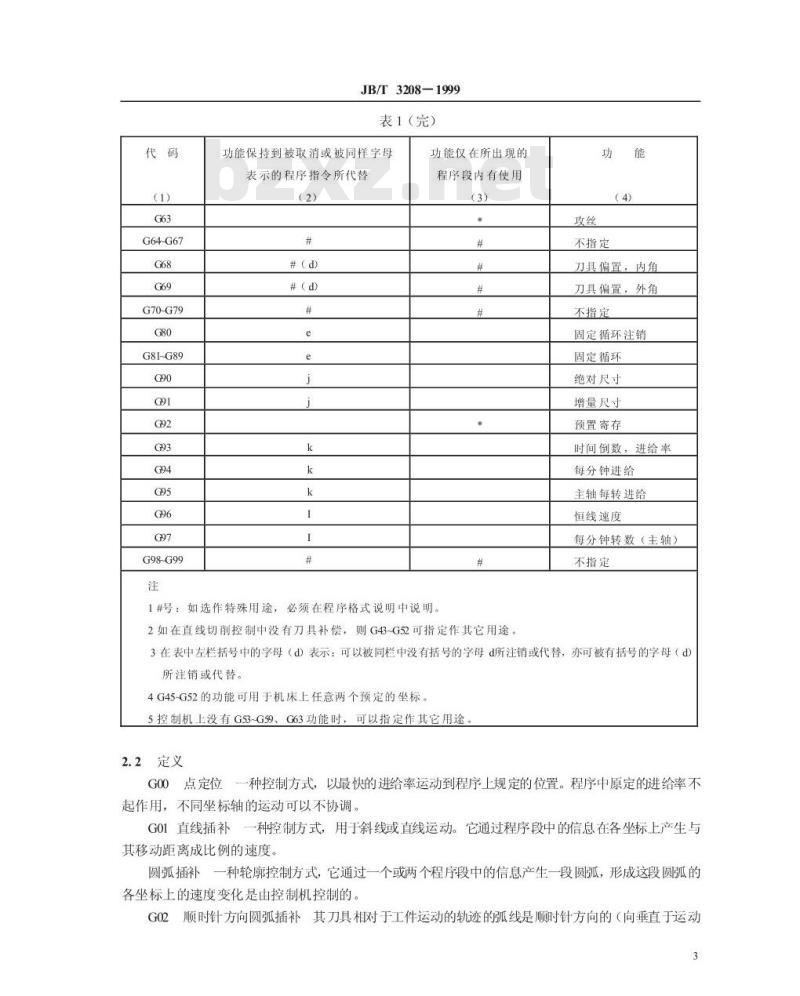

表1(完)
功能保持到被取消或被同样字母表示的程序指令所代替
功能仅在所出现的
程序段内有使用
1#号:如选作特殊用途,必须在程序格式说明中说明。2如在直线切削控制中没有刀具补偿,则G43-G52可指定作其它用途攻丝
不指定
刀具偏置,内角
刀具偏置,外角
不指定
固定循环注销
固定循环
绝对尺寸
增量尺寸
预置寄存
时间倒数,进给率
每分钟进给
主轴每转进给
恒线速度
每分钟转数 (主轴)
不指定
3在表中左栏括号中的字母(d)表示:可以被同栏中没有括号的字母d所注销或代替,亦可被有括号的字母(d)所注销或代替。
4G45-G52的功能可用于机床上任意两个预定的坐标。5控制机上没有G53~G59、G63功能时,可以指定作其它用途2.2定义
G00点定位一种控制方式,以最快的进给率运动到程序上规定的位置。程序中原定的进给率不起作用,不同坐标轴的运动可以不协调G01直线插补一种控制方式,用于斜线或直线运动。它通过程序段中的信息在各坐标上产生与其移动距离成比例的速度。
圆弧插补一种轮廓控制方式,它通过一个或两个程序段中的信息产生一段圆弧,形成这段圆弧的各坐标上的速度变化是由控制机控制的2顺时针方向圆弧插补其刀具相对于工件运动的轨迹的弧线是顺时针方向的(向垂直于运动G02
平面的坐标轴的负方向看)。
JB/T3208-1999
G03逆时针方向圆弧插补其刀具相对于工件运动的轨迹的弧线是逆时针方向的(向垂直于运动平面的坐标轴的负方向看)。
G04暂停(Dwel)
抛物线插补
程序或规定过程中的给定时间延迟。一种轮廓控制方式,它通过一个或两个程序段中的信息产生一段抛物线的弧线,形成这段弧线的各个坐标轴上的速度变化是由控制机控制的。G08
加速在运动开始时,自动增速到程序规定的速度。减速在接近程序规定的位置时,开始从程序规定的速度自动减速。G17~G19
平面选择
用作给圆弧、刀具补偿或其它功能规定平面。切螺纹,等螺距对螺纹加工机床的一种选择方式。切螺纹,增螺距对螺纹加工机床的一种选择方式,螺距恒定地增大。切螺纹,减螺距对螺纹加工机床的一种选择方式,螺距恒定地减小。刀具补偿刀具偏置注销中止所有的刀具补偿(直径或半径)或刀具偏置的指令。刀具补偿一左沿着刀具运动方向看,刀具在工件表面的左侧。G42
刀具补偿一右沿着刀具运动方向看,刀具在工件表面的右侧。G43
刀具偏置一正用于表示刀具偏置的数值(在控制机上预先给定的)在相应的程序段内增加坐标尺寸。
G44刀具偏置一负用于表示刀具偏置的数值(预先在控制机上给定的)在相应的程序段内减少坐标尺寸。
G45~G52刀具偏置用于表示刀具偏置的数值(预先在控制机上给定的)在相应的程序段中为加、减或零。
对应于刀具半径偏置时的各指令位置如下图所示。0/+
JB/T3208-1999
G53~G59直线偏移要求在控制机上预先给定原点偏移的数值。准确定位1(精)G61准确定位2(中)用于在一、两个规定的公差范围内定位。如有G60
必要,也可规定接近的方向。
快速定位(粗)为了节省时间,使其在较大的公差范围内定位G62
攻丝在到达预定位置后,主轴定位停止。G63
刀具偏置,内角用于表示刀具偏置的数值(预先在控制机上给定),在相应的一个或几个程序段中,按照工件的形状(内角),增加或减少坐标尺寸。G69刀具偏置,外角用于表示刀具偏置的数值(预先在控制机上给定),在相应的一个或几个程序段中,按照工件的形状(外角),增加或减少坐标尺寸。固定循环注销用于将固定循环注销。G80
G81~G89固定循环
一系列指定机床坐标运动的加工工序,或使主轴完成镗、钻、攻丝或其组合的加工工序。
固定循环
前进,主轴进给
启动主轴进给
启动主轴进给
启动主轴进给
在底部免费标准下载网bzxz
退出到进给
开始处
预置寄存
按照程序规定的尺寸字修改或设置坐标位置,不产生运动。典型用途
钻孔,划中心
钻孔,扩孔
进给率时间倒数在地址符F之后的数据,等于执于这些程序段的时间[分(min)的倒数分每钟进给进给率的单位是毫米/分(mm/min)或英寸/分(in/min)。每转进给进给率的单位是毫米(英寸)/主轴每转[mm(in)/主轴每转]恒线速度主轴速度代码,以米(英尺)/分[m(f)/min表示恒线速度。主轴转速是自动地控制保持程序所规定的数值。
每分钟转速注销G96。
辅助功能M代码
功能开始时间
功能保持到被功能仅在所
M17~M18
M20-M29
MB2-MB5
M40-M45
M46-M47
与程序段指令
运动同时开始
在程序段指令
运动完成后开始
功能开始时间
JB/T3208-1999
注销或被适当
程序指令代替
表3(完)
出现的程序
段内有作用
功能保持到被
功能仅在所
程序停止
计划停止
程序结束
主轴顺时针方向
主轴逆时针方向
主轴停止
2号冷却液开
1号冷却液开
冷却液关
不指定
主轴顺时针方向,冷却液开
主轴逆时针方向,冷却液开
正运动
负运动
不指定
主轴定向停止
永不指定
纸带结束
互锁旁路
不指定
进给范围1
进给范围2
主轴速度范围1
主轴速度范围2
如有需要作为齿轮换挡,此外
不指定
不指定
注销M49
M52-M54
M57-M59
M63-M70
M73~M89
MP0-M99
与程序段指令
运动同时开始
在程序段指令
运动完成后开始
JB/T3208-1999
注销或被适当
程序指令代替
必须在程序说明中说明。
1#号表示:如选作特殊用途,
2M90-M99可指定为特殊用途
出现的程序
段内有作用
进给率修正旁路
3号冷却液开
4号冷却液开
不指定
刀具直线位移,位置1
刀具直线位移,位置2
不指定
更换工件
工件直线位移,位置1
工件直线位移,位置2
不指定
工件角度位移,位置1
工件角度位移,位置2
不指定
永不指定
M00程序停止在完成程序段的其它指令后,用以停止主轴、冷却液,并停止作进一步的处理。M01计划停止与程序停止相似,所不同的是,除非操作人员预先按电钮确认这个指令,否则这个指令不起使用。
M02程序停止表示工件已完成的一个辅助指令。在完成了程序段的全部指令以后,用以停止主轴、冷却液和进给。常用以使控制机和(或)机床复位,包括卷回纸带,退回到“程序开始”字符,或使环形纸带越过接头。
M03主轴顺时针方向开动主轴时,按右旋螺纹进入工件的方向旋转M04
主轴逆时针方向开动主轴时,按右旋螺纹离开工件的方向旋转主轴停止一般情况下,主轴停止,也可采用制动器,关闭冷却液换刀手动或自动换刀指令,不包括刀具选择,也可以自动关闭冷却液和主轴,2号冷却液开2号冷却液(如雾状)开。1号冷却液开1号冷却液(如液体)开。9冷却液关注销M07、M08、M50和M51。M09
M10和M11卡紧和松开适用于机床滑座、工件、夹具、主轴等。7
JB/T3208-1999
M15和M16运动正向和运动负向在需要时用以选择快速移动的方向或进给的方向,也可应用于绝对测量系统的回转工作台。M19主轴定向停止该指令使主轴停止在预定的角度位置上。M30纸带结束在完成程序段的所有指令后,使主轴、进给和冷却液停止。常用以使控制机和(或)机床复位,包括将纸带卷回到“程序开始”字符,或使环形纸带越过接头,或转换到第二台输入机。M31互锁旁路用以使正常的互锁机构暂时失效的指令。M36和M37进给范围1和进给范围2进给率范围选择。M38和M39主轴速度范围1和主轴速度范围2主轴速度范围选择。M48注销M49。
9旁路进给率修正使手动给定的主轴速度或进给率修正(已在程序说明中规定的)失去作用,M49
并恢复到原来程序规定的参数。M503号冷却液开。
M514号冷却液开。
刀具直线位移,位置1
刀具直线移动到固定位置(如在刀具坐标上的某预定位置)。刀具直线位移,位置2
工件直线位移,位置1
工件直线位移,位置2
工件角度位移,位置1
工件角度位移,位置2
刀具直线移动到固定位置(如在刀具坐标上的某预定位置)。工件直线移动到固定位置。
工件直线移动到固定位置。
工件角度位移到固定位置。
工件角度位移到固定位置。
机械行业标准
数控机床
穿孔带程序段格式中的
准备功能G和辅助功能M的代码
JB/T3208-1999
机械科学研究院出版发行
机械科学研究院印刷
(北京首体南路2号邮编100044)*
开本880×1230
1/16印张3/4字数18000
1999年12月第一版
印数1-500
1999年12月第一次印刷
定价1000元
编号99二1078
