JB/T 3367.2-1999 本标准是对 JB/Z 242-85《卧式内拉床 系列型谱》的修订，修订时仅按有关规定作了编辑必修改，主要技术内容未改变。 本标准是 JB/T 3367《卧式内拉床》 系列标准的一部分，该系列标准包括以下三个部分： JB/T 3367.1-1999 卧式内拉床 参数 JB/T 3367.2-1999 卧式内拉床 系列型谱 JB/T 3367-1996 卧式内拉床 技术条件 与本标准配套的标准有：GB/T 4680-1997 卧式内拉床 精度检验 本标准规定了一般用途的卧式内拉床的系列构成，用途，性能特征，品种和参数。 本标准适用于新设计的一般用途的卧式内拉床。 本标准于 1985 年 7 月首次发布。 JB/T 3367.2-1999 卧式内拉床 系列型谱 JB/T3367.2-1999 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

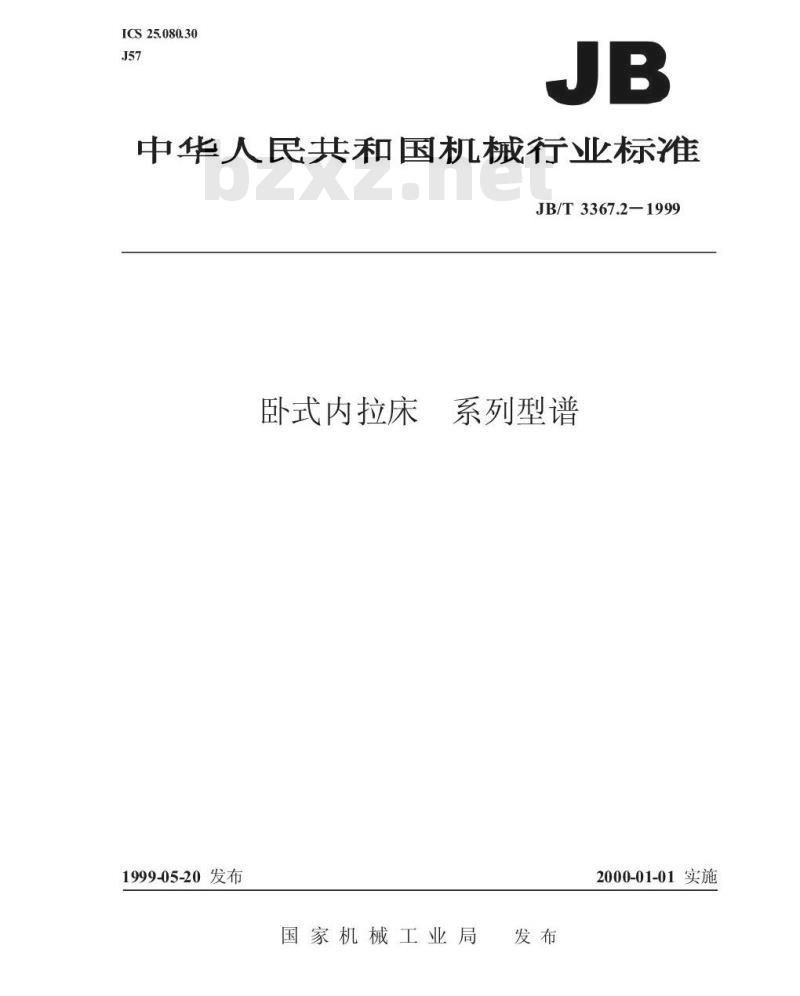

ICS25.080.30

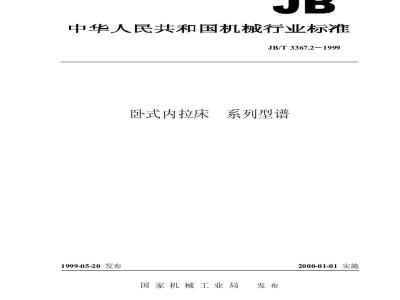

中华人民共和国机械行业标准
JB/T3367.2-1999
卧式内拉床
系列型谱
1999-05-20发布
国家机械工业局
2000-01-01实施
JB/T3367.2—1999
本标准是在JB/Z24285《卧式内拉床系列型谱》的基础上修订的
本标准与JB/Z242一85的技术内容一致，仅按有关规定重新进行了编辑。本标准是JB/T3367《卧式内拉床》系列标准的一部分。该系列标准包括以下三个部分：JB/T3367.1—1999
JB/T3367.2—1999
JB/T3367—1996
卧式内拉床参数
卧式内拉床
系列型谱
卧式内拉床
与本标准相配套的标准有：
GB/T 4680—1997
卧式内拉床
技术条件
精度检验
本标准自实施之日起代替JB/Z242—85。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会锯床分会归口。本标准起草单位：长沙机床厂。本标准于1985年7月首次发布。
1范围
中华人民共和国机械行业标准
卧式内拉床，
系列型谱
本标准规定了卧式内拉床的系列构成、用途、性能特征、品种和参数。本标准适用于新设计的一般用途的卧式内拉床。2引用标准
JB/T3367.2—1999
代替JB/Z24285
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 4680—1997
JB/T9871—1999

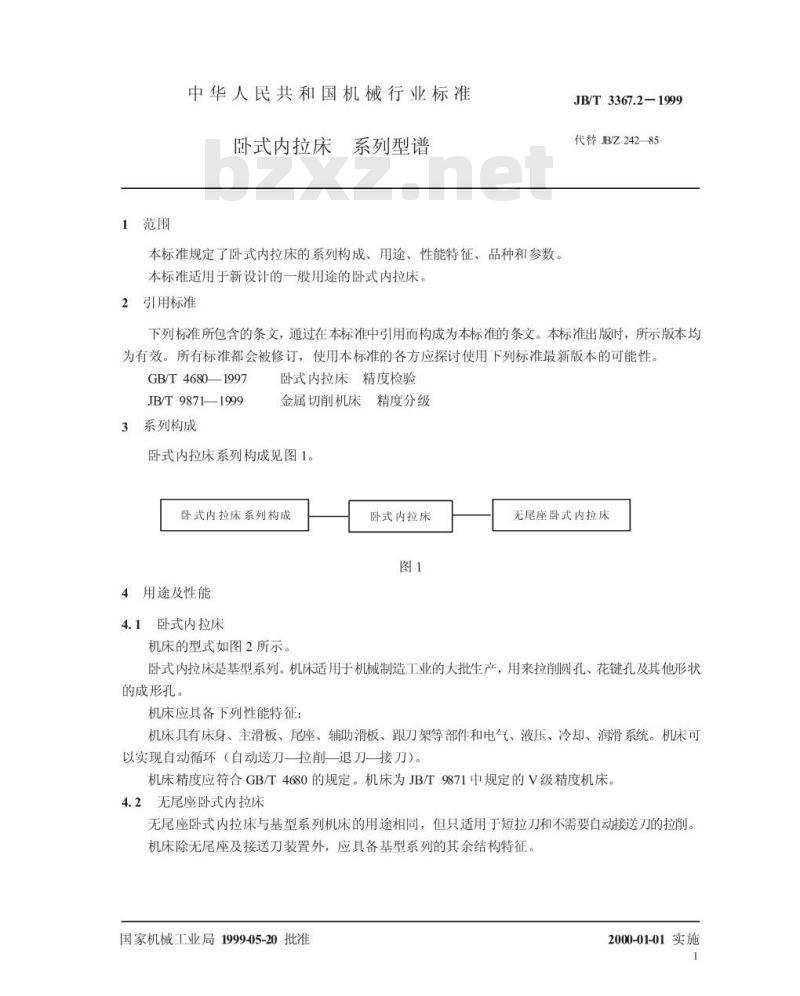

3系列构成
卧式内拉床精度检验
金属切削机床精度分级
卧式内拉床系列构成见图1。
卧式内拉床系列构成
4用途及性能
4.1卧式内拉床
机床的型式如图2所示。
卧式内拉床
无尾座卧式内拉床
卧式内拉床是基型系列。机床适用于机械制造工业的大批生产，用来拉削圆孔、花键孔及其他形状的成形孔。
机床应具备下列性能特征：
机床具有床身、主滑板、尾座、辅助滑板、跟刀架等部件和电气、液压、冷却、润滑系统。机床可以实现自动循环（自动送刀一拉削一退刀一接刀）。机床精度应符合GB/T4680的规定。机床为JB/T9871中规定的V级精度机床。无尾座卧式内拉床
无尾座卧式内拉床与基型系列机床的用途相同，但只适用于短拉刀和不需要自动接送刀的拉削，机床除无尾座及接送刀装置外，应具备基型系列的其余结构特征。国家机械工业局1999-05-20批准2000-01-01实施
5品种

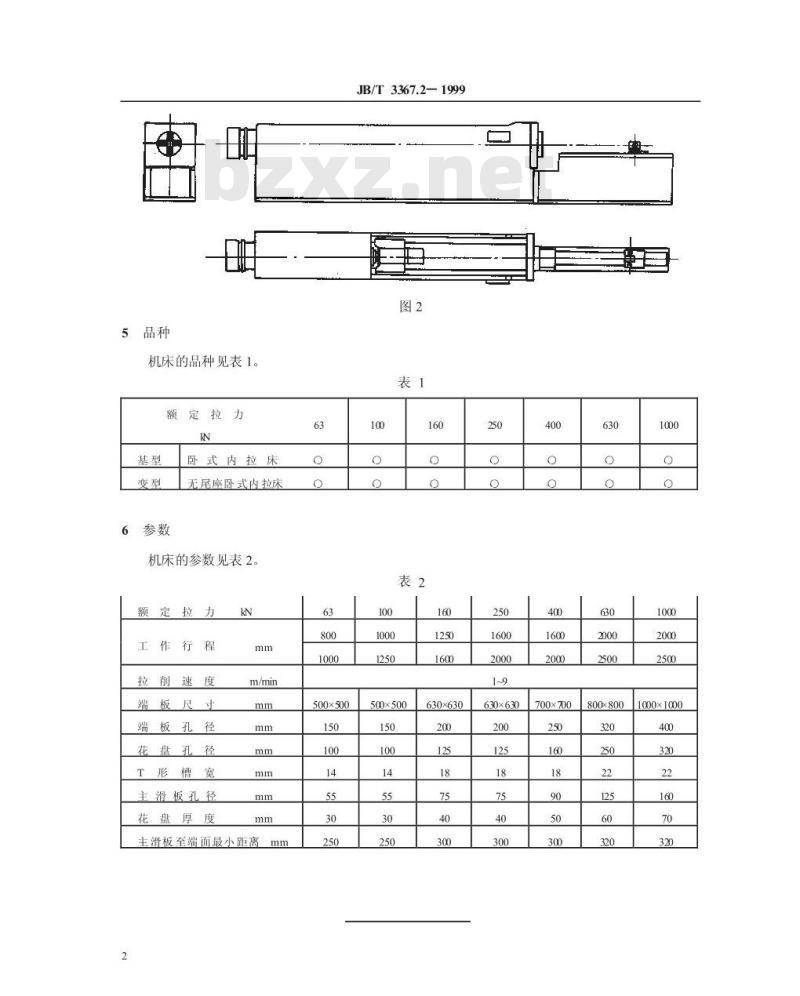

机床的品种见表1。
额定拉力
卧式内拉床
无尾座卧式内拉床
机床的参数见表2。
额定拉力
工作行程
拉削速度
端板尺寸
端板孔径
花盘孔径
T形槽宽
主滑板孔径
花盘厚度
主滑板至端面最小距离mm
500×500
JB/T 3367.2—1999
500×500
630x630
630×630
700×700
800x800
1000x1000
机械行业标准
卧式内拉床系列型谱
JB/T3367.21999

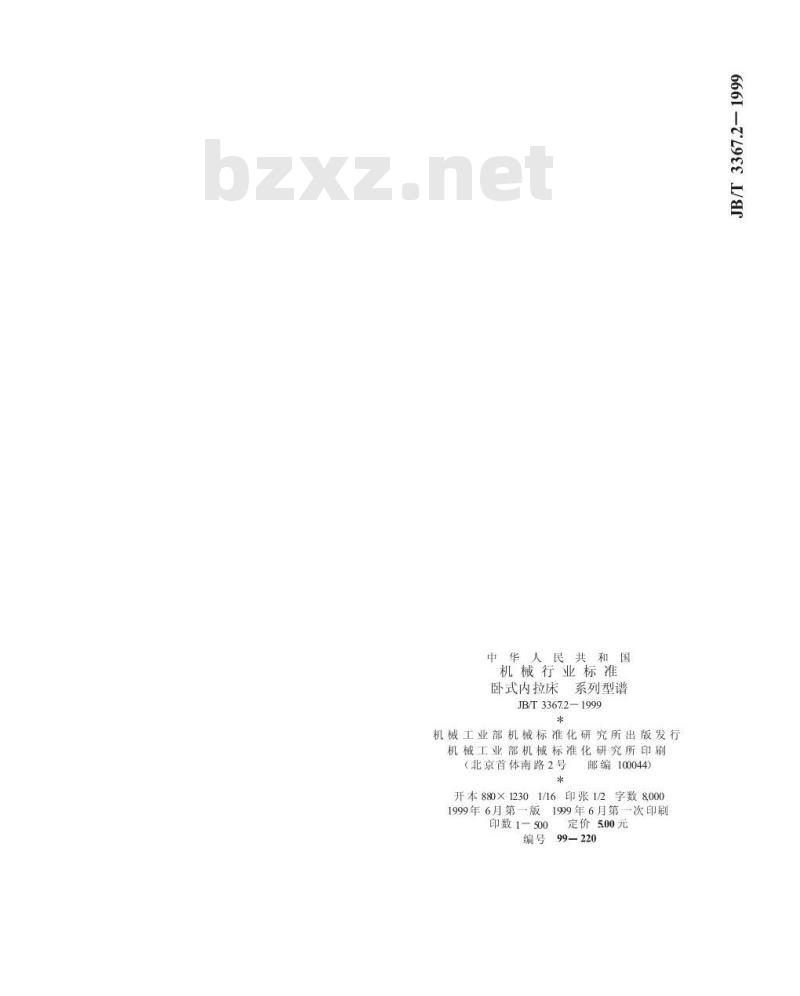

机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
1/16印张1/2字数8000
开本880×1230
1999年6月第一次印刷
1999年6月第一版下载标准就来标准下载网
印数1-500
定价500元
99-220
