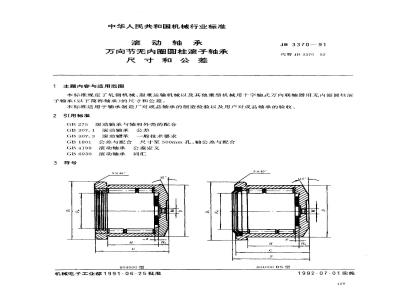

中华人民共和国机械行业标准
滚动轴承
万向节无内圈圆柱滚子轴承
尺寸和公差
主题内容与适用范围
JB 3370-91
代替JB337083
本标推规定了轧钢机械、起重运输机械以及其他重型机械用十字轴式万向联轴器用无内圈圆柱滚子轴承（以下简称轴承)的尺寸和公差。本标准适用于轴承制造厂对成品轴承的制造检验以及用户对成品轴承的验收。2引用标准
GB275滚动轴承与轴和外壳的配合GB 307. 1
GB 307. 3
GB1801
GB4199
GB6930
3符号
滚动轴承公差
一般技术要求
滚动轴承
公差与配合尺寸至500mm孔、轴公差与配合滚动轴承公差定义
滚动轴承词汇
604000型
机械电子工业部1991-06-25批准604000 RS 型
1992-07-01实施
D：轴承公称外径；
D,：外圈凸缘外径；
Fw：滚子总体内径；
C：外圈公称宽度；
T：轴承宽度；
H：凸缘内侧至底部的宽度；
Ho：轴承底部宽度；
M：注油孔螺纹直径；
：衬垫厚度。
4轴承型号表示方法
JB 3370-91
轴承型号由数字和字母两部分组成，其字母部分系当轴承的密封形式为橡胶密封圈式时的附加代号。数字部分则分别表示轴承结构、类型、直径系列和内径。例：60
橡胶密封的附加代号
滚子总体内径代号
直径系列代号
轴承类型代号
轴承结构特点代号
注：滚子总体内径代号为滚动体内接圆直径被5除所得商数最靠近的整数表示。5外形尺寸

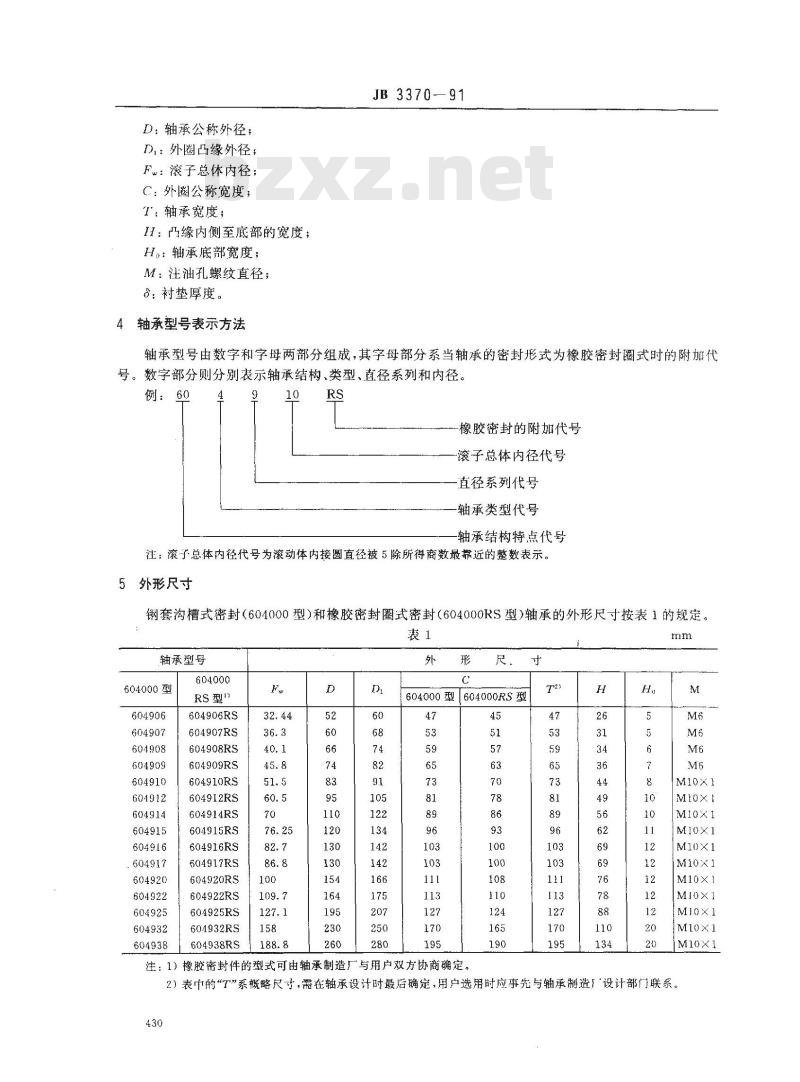

钢套沟槽式密封（604000型）和橡胶密封圈式密封（604000RS型）轴承的外形尺寸按表1的规定。表1
轴承型号
604000型
604906
604907
604908
604909
604910
601912免费标准bzxz.net
604914
604915
604916
604917
604920
604922
604925
604932
604938
604000
604906RS
604907RS
604908RS
604909RS
604910RS
604912RS
604914RS
604915RS
604916RS
604917RS
604920RS
604922RS
604925RS
604932RS
604938RS
604000型|604000RS型
注：1）橡胶密封件的型式可由轴承制造厂与用户双方协商确定。45
M10×1
[M10x]
2）表中的“T”系概略尺寸，需在轴承设计时最后确定，用户选用时应事先与轴承制造厂设计部门联系。430
6尼龙垫
JB3370—91
轴承套圈底部装用的尼龙垫厚度为2～4mm，由用户按照轴承的安装尺寸和+字轴轴颈长度在调整轴向间隙时选配。
公差值

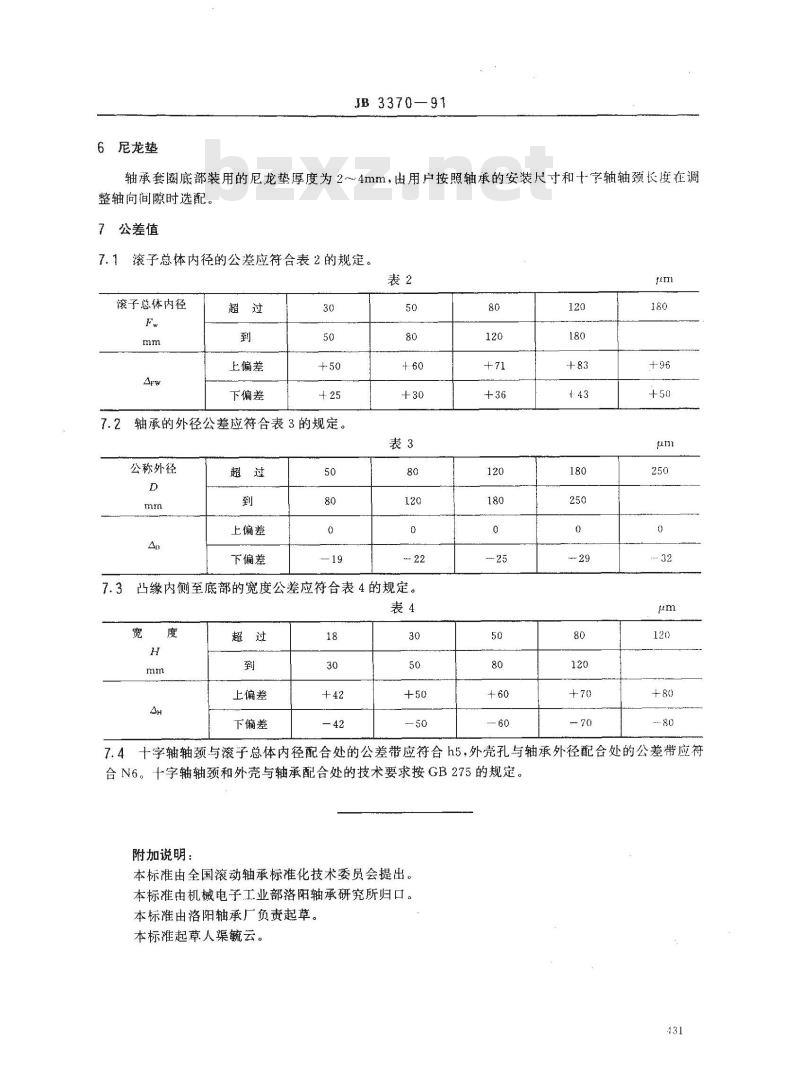

7.1滚子总体内径的公差应符合表2的规定。表2
滚子总体内径
上偏差
下偏差
7.2轴承的外径公差应符合表3的规定。公称外径
上偏差
下偏差
7.3凸缘内侧至底部的宽度公差应符合表4的规定。表4
上偏差
下偏差
7.4十字轴轴颈与滚子总体内径配合处的公差带应符合h5，外壳孔与轴承外径配合处的公差带应符合N6。+字轴轴颈和外壳与轴承配合处的技术要求按GB275的规定。附加说明：
本标准由全国滚动轴承标准化技术委员会提出。本标准由机械电子工业部洛阳轴承研究所归口。本标准由洛阳轴承厂负责起草。本标准起草人渠毓云。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
滚动轴承
万向节无内圈圆柱滚子轴承
尺寸和公差

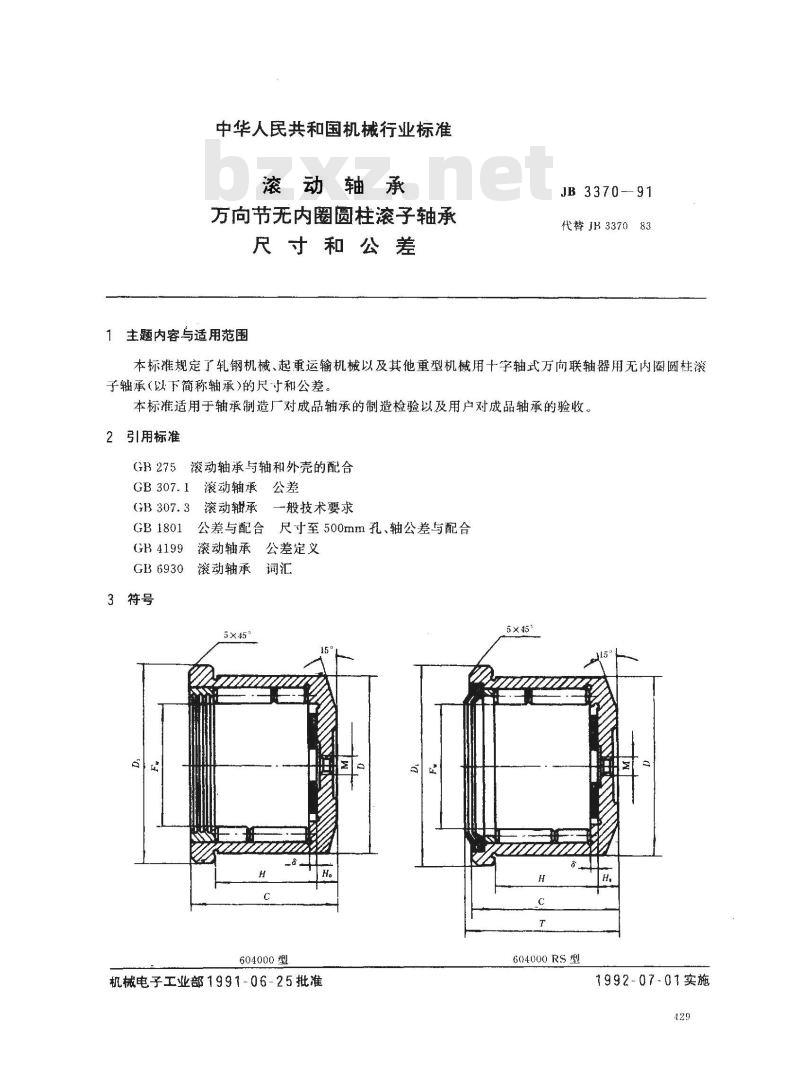

主题内容与适用范围
