JB/T 3411.68-1999
基本信息
标准号： JB/T 3411.68-1999
中文名称：锥柄工具接长套 尺寸
标准类别：机械行业标准(JB)
英文名称： Dimensions of taper shank tool extension sleeves
标准状态：现行
发布日期：1999-05-20
实施日期：2000-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：126937
标准分类号
标准ICS号：机械制造>>机床>>25.080.01机床综合
中标分类号：机械>>金属切削机床>>J52机床辅具与附件
出版信息
页数：2 页
标准价格：8.0 元
相关单位信息
归口单位：机械科学研究院
发布部门：机械科学研究院
标准简介
JB/T3411.68-1999 本标准是对 JB 3478-83《锥柄工具接长套 尺寸》的修订，修订时只作了以下几点修改，主要技术内容未改变： ——编写格式； ——标准名称加英文； ——有关引用标准及相关内容； ——螺纹画法。 本标准非等效采用 ISO 238：1974《莫氏锥柄刀具用的过渡套及接长套》。 本标准规定了锥柄工具接长套的型式和尺寸。 JB/T 3411.68-1999 锥柄工具接长套 尺寸 JB/T3411.68-1999 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
ICS25.080.01
中华人民共和国机械行业标准
JB/T3411.68—1999
锥柄工具接长套
ExtensionbushfortapershanktoolDimensions
1999-05-20发布
国家机械工业局
2000-01-01实施

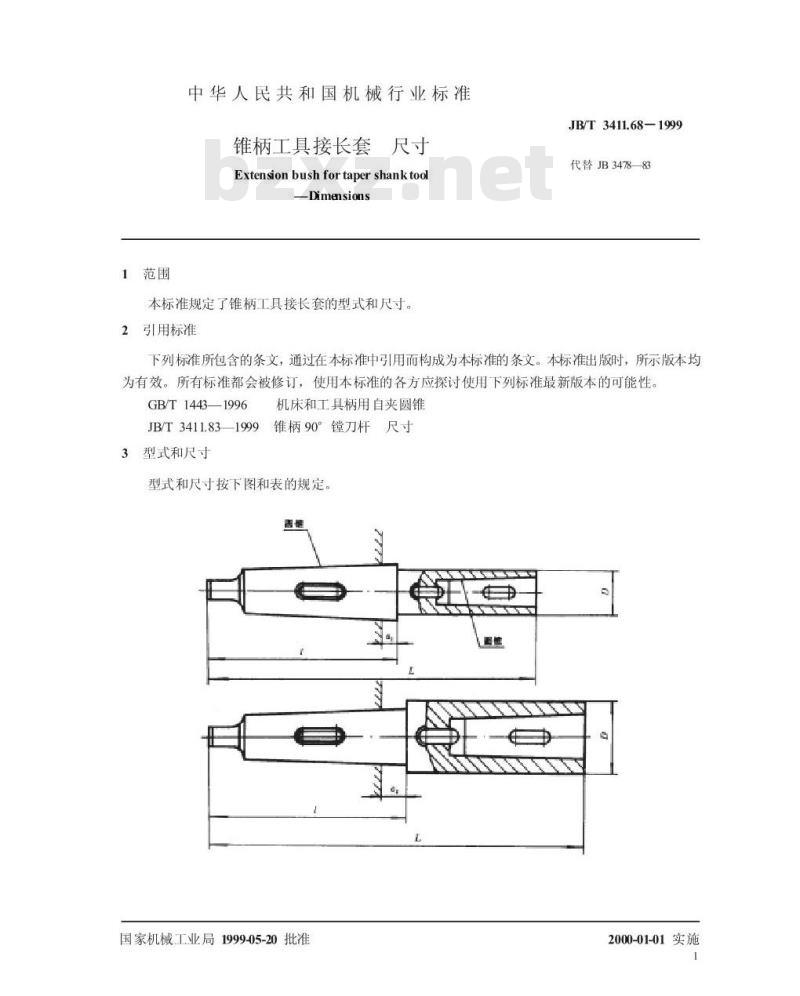

中华人民共和国机械行业标准
锥柄工具接长套
Extension bushfor taper shank toolDimensions
本标准规定了锥柄工具接长套的型式和尺寸。2引用标准
JB/T3411.68-1999
代替JB3478—83
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T1443—1996
JB/T3411.831999
3型式和尺寸
机床和工具柄用自夹圆锥
锥柄90°镗刀杆尺寸
型式和尺寸按下图和表的规定。墨雕
国家机械工业局1999-05-20批准2
2000-01-01实施

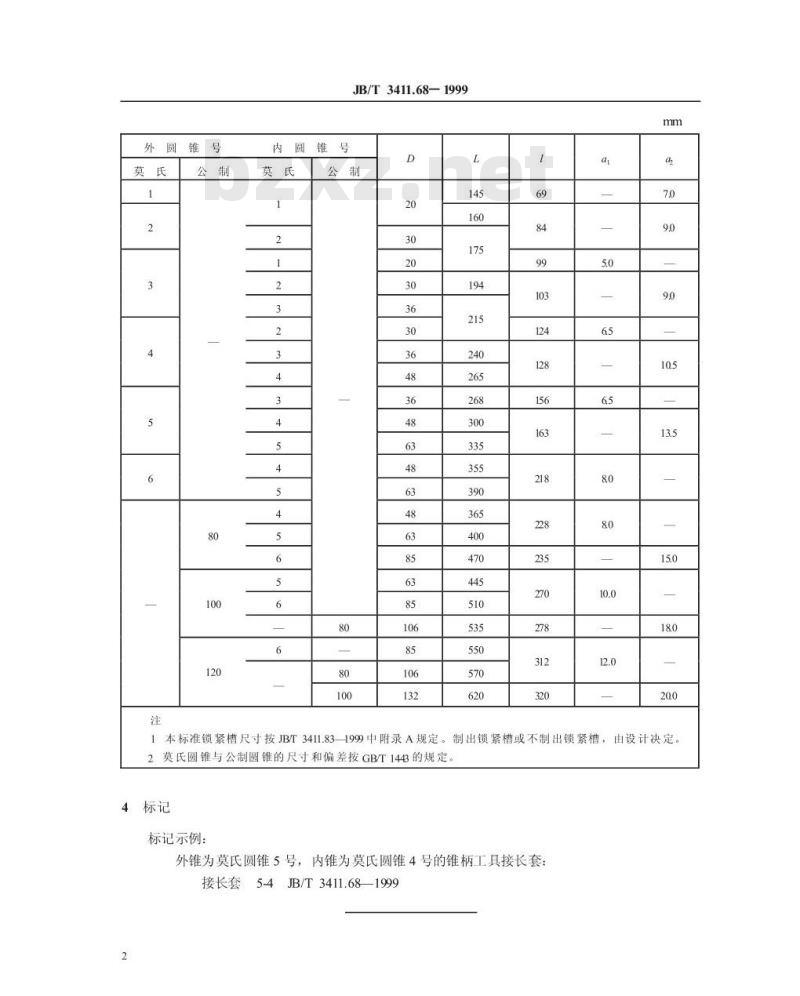

内圆锥号
JB/T3411.68-1999
1本标准锁紧槽尺寸按JB/T3411.83-1999中附录A规定。2莫氏圆锥与公制圆锥的尺寸和偏差按GB/T1443的规定4标记
标记示例：
制出锁紧槽或不制出锁紧槽，
由设计决定。
外锥为莫氏圆锥5号，内锥为莫氏圆锥4号的锥柄工具接长套接长套
5-4JB/T3411.681999

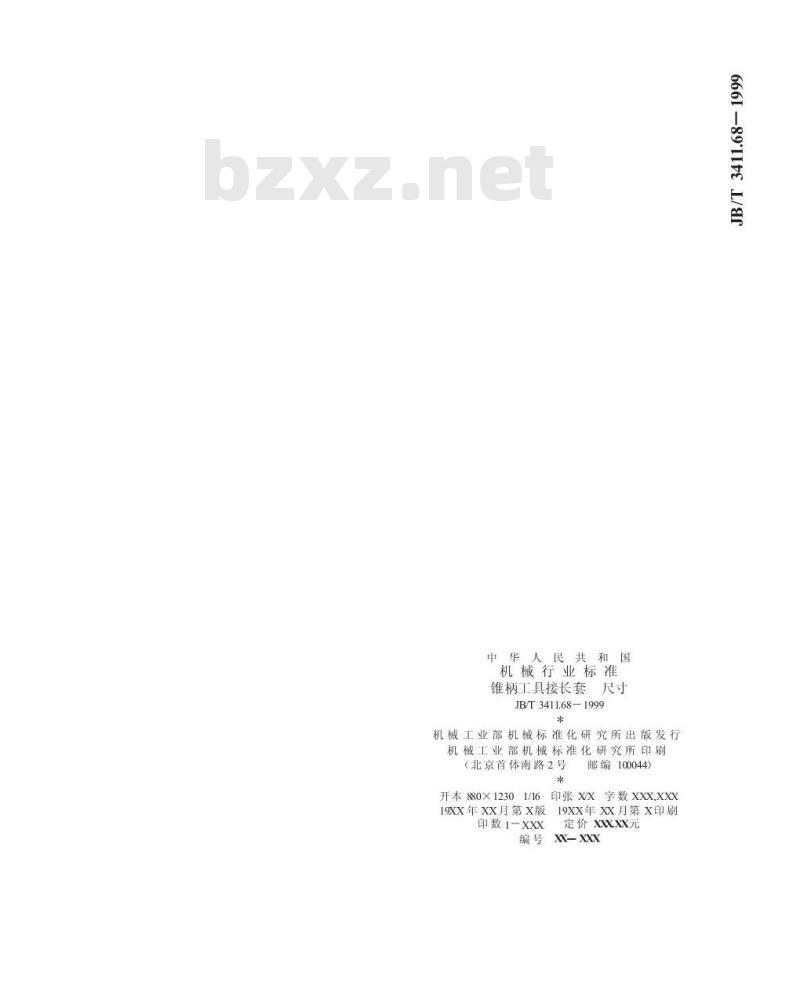

机械行业标准
锥柄工具接长套尺寸
JB/T3411.68-1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
开本880×1230
X字数xXX,XXX
印张X/X
19XX年XX月第X印刷
19XX年XX月第X版
印数1-XXX
定价XXXXX元下载标准就来标准下载网
XX-XXX
66689 /
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
