本标准规定了对清洁和干燥的绝缘子(包括套管、支往绝缘子、刚性绝缘子、绝缘子申元件以及绝缘子申)在实验室中进行无线电千扰试验的一般要求、试验程序和判定准则。本标准仅适用于清洁和干燥的绝缘子。绝缘子表面因潮湿或污秽的影响情况，不在本标准考虑的范围内。本标准只有在绝缘子的产品标准中被引用时，才作为该绝缘子产品型式试验的一部分。 JB/T 3567-1999 高压绝缘子 无线电干扰试验方法 JB/T3567-1999 标准下载解压密码：www.bzxz.net

中华人民共和国机械行业标准
JB/T3567
1999-08-06鹃
佤鱻极
2000-01-01小缆
JB/T3567
本标准是根据IEC60437：1997高压绝缘子的无线电于扰试验），对JB3567—84高玉绝缘子无线电干扰试验方法》进行的修订。在技术上与国际标准等效，编写规则按GB/T1.1一1993的规定本标准与JB3567一84相比较，在技术上圾取了近年来国际无线电干扰试验和研究的成果，规范了实验中对绝缘子进行无线电干扰试验的试验方法。增加了本国前言并保留了IEC前言。本标准从实施之日起同时代替JB3567—84。本标难由全国绝缘子标准化技术委员会提出并归口。本标准由西安电瓷研究所负责起草。本标准起草人：艾潮、危孵。
本标准1984年首次发布。
JB/T3567
本国际标准IEC60437是由IEC第36技术委员会“绝缘了”准备的。本标准第二版删去并替代了1973年作为一个技术报告出版的第一版。此版是一次技术的修正并且现在已成为国际标准。
本标准的文本基于下列文件：
36/150/FDIS
投报告
36/154/RVD
在上表指出的投票报告中，可以找到认可本标准投票的全部文件。I
1范围
鸡颊馨魁鹭佤艺刀
JB/T35671999
JB356784
本标准规定了对猜洁和干燥的绝缘子（包括套管、支柱绝缘子、刚性绝缘子、绝缘子串元件以及绝缘子串)在实验室中进行无线电干扰试验的一般要求、试验程序和判定准卿。本标准仅适用于清洁和干燥的绝缘子。绝缘子表面因潮湿或污秒的影响情况，不在本标准考的范围内。
本标准只有在绝缘子的产品标准中被引用时，才作为该绝缘子产品型式试验的一部分。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 2900. 8--1995
GB/T 16927.1—1997
CISPR 16—1 1993
3定义
电工术语绝缘子
高电压试验技术第1部分，一般试验要求（negIEC60060—1：1989）无线电于扰和抗干扰测虽仪和测量方法规范第1部分，无线电千扰和抗于扰测量仪
本标准所用术语的定义均符合GB/T2900.8的规定，4 试验的一般规定
4. 1一般的试验条件
本标准中的试验条件应符合GB/T16927.1-1997中第6章关于“试验电压\的规定。试验的大气条件：
温度 10~35℃
—大气压力87107kPa
一相对湿度 45%～75%
无论是试验电压或无线电干扰测量值均不作大气校正，4.2测量频率
无线电干扰特性的测量应在频率(1.0士0.1）MFIz或有协议时在位于0.5～2.0MHz间的其它频率下进行。
4.3背景水平的规定
由试验场地和试验回路所产生的无线电千扰水乎与试验电压下从试品测得的水平相比应是微不足道的。因条件限制，确有困难时，背景水平至少应比所测试品的最低水平低6dB，4. 4测量仪器
通常情况，应使用CISPR16一1规定的仪器，经用户和生产方协议，可以使用其它测量仪器，但要求佤极慢1999-08-06瘤
2000-01-01小续
其测量能够转换为准蜂值
5试品与试品的安装bZxz.net
JB/T35671999
5.1试验前应对试品表面进行必要的处理，保证绝缘子表面清洁干净，无任何可能影响无线电干扰水平的灰尘、纤维或脏污。
5.2试验时、试品与实验室的环境温度应达到热平衡，以避免在其表面上的任何凝露现象。5.3绝缘子在为无线电于扰试验安装时，应完整配留出用户或生产方规定的任何附件（包括各种应力控制器件）。它们应按GB/T16927.1规定的标准安装方法或按棋拟运行条件的方式进行安装。安装方法，孤角、均压环、导体的存在以及它们相对于绝缘子位置都可能影响测量结果。因此，模拟运行案件的布应尽可能地具有代表性。所有的连接均应保证良好接触，必要时，可采用适当的防景措施以避免局部放电的产生。
6试验回路及回路参数的选择

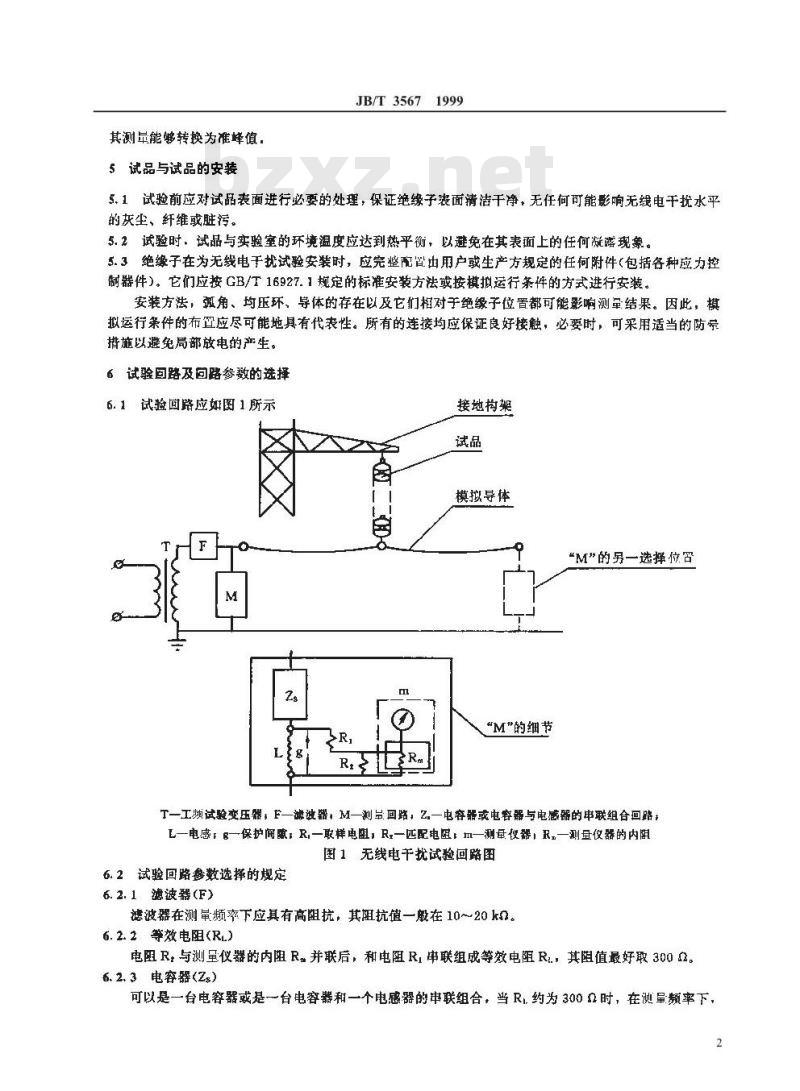

6.1试验回路应如图1所示
接地构架
模拟导体
\M”的另一选择位
“M\的细节
T一工频试验变压器，F一滤波器，M一测虽回路，.一电容器或电容器与电感器的申联组合回路L一电感: g一保护间鼠;R,一取样电阻;R一匹配电阻:m一测量仪器, R,一测量仪器的内阻图1无线电干扰试验回路图
6.2试验回路参数选择的规定
6.2.1滤波器(F)
滤波器在测量频率下应其有高阻抗，其阻抗值一般在10～20k0。6.2.2等效电阻(RL)
电阻R，与测呈仪器的内阻R。并联后，和电阻R，串联组成等效电阻R.，其阻值最好取300。6.2.3电容器(Zs)
可以是一台电容器或是一台电容器和一个电感器的串联组合，当R，约为300时，在测呈频率下，2
JB/T35671999
Zs和R，串联后的阻抗值应为（300士40)0，且相位角8<20°。6.2.4电感(L)
在50Hz下具有低阻抗，在测量赖率下具有高阻抗(通常≥3k)。6.2.5保护间隙(g)
保护用放电间隙，其在50Hz下的最人放电电压≤500V，6.2.6试验回路的校准
试验回路初次投用或改变回路布置以及被试品的电容量有显著不同时，均应对回路进行校准，以保证测量的准确性和有效性。
7试验程序、测量结果的表述和判定7.1试验程序
本标准不规定试验电压及无线电干扰水平的极限值。当要求进行试验时，其相关值取决于产品标准或用户和生产方的协议。如果确无规定的试验电压值，建议在试品工频干闪络电压的3%～30%的电压范围内测量其无线电干扰特性。
试验时，应采用下述标准程序：将比规定试验电压高10%的电压施如到被试绝缘子上并维持至少15min，然后将此电压逐级降低至规定试验电压的30%，再逐级升高至初始值并维持1min，最后逐级降低至该30%值。每个电压级差约为规定试验电压的10%。
在每一级进行无线电十扰测量并作出最后一次下降过程期间得到的结果对应测量电压的关系曲线图。得到的曲线即为该绝缘子的无线电干扰特性曲线。7.2测量结果的表述
测量结果应以在300α电阻上出现1μV时为基准所对应的分贝值表示。A=20 lgU/Uo
式中,A—分贝值t
Uo-基准电压，1 μV;
U——实测的干扰电压，μV。
7. 3结果判定
如果从无线电干扰特性曲线所读取的在规定试验电压下的无线电干扰水平未超过规定值，则认为该绝缘子通过了此试验。
8试验报告
试验报告应包含下列细节
8）生产者名称，
b）被试绝缘子的型式标记或必要的描递c）包含有尺寸的试验布置细节：d）试验期间占优势的大气条件：e）试品安装布置说明：
f）测量频率和背景干扰水平，
g）被试绝缘子的无线电干扰特性。3
JB/T3567
籁880b1230
19XXXX岭
100044
万段X/X
张矩XXX,XXX
19XX集XX舱
X爲鲽
德pxXX.XX翼
鱻极藕鲷
