JB/T 3699-1992
基本信息
标准号： JB/T 3699-1992
中文名称：三相离合器电动机
标准类别：机械行业标准(JB)
英文名称： Three-phase clutch motor
标准状态：已作废
发布日期：1992-06-16
实施日期：1993-01-01
作废日期：2008-11-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：208651
标准分类号
中标分类号：电工>>旋转电机>>K22异步电机
出版信息
页数：10 页
标准价格：15.0 元
相关单位信息
归口单位：广州电器科学研究所
发布部门：广州电器科学研究所
标准简介
本标准规定了三相离合器电动机的型式、结构、尺寸、基本参数、技术要求、试验方法、检验规则以及标志与包装等要求。 本标准适用于工业用缝纫机使用的三相机械离合器时局动机。 JB/T 3699-1992 三相离合器电动机 JB/T3699-1992 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
中华人民共和国机械行业标准
JB/T3699
1992-06-16
张弦极
1993-01-01小潢
鸡颊馨魁鹭佤艺
1土题内容与适川范围
JB/T36991992
JB396684
本标准规定了三相离合器电动机的型式、结构、尺寸，止本参数、技术要求、试验方法、检验规则以及标志与包装等要求。
本标适用于工业用缝纫机使用的三相机械离合器中动机（以下简称电动机），2引用标准
GB 5171
GR 1032
GB 10068.1
GB 10069.1
GB 12665
GB12350
GB 191
GB 2828
GB2829
JB/Z294
电机结构及安装型式代号
小功率电动机通用技术要求
旋转电机基本技术要求
三相异步电动机试验方法
旋转电机振动测定方法及限值
振动测定方法
旋转电机噪声测定方法及限值
噪声工程測定方法
电机在一般环境条件下使用的湿热试验的要求小功率电动机安全要求
包装储运图示标志
逐批检查计数抽样程序及抽样表周期检查计数抽样程序及抽样表交流低压电机散嵌统组问绝缘试验方法JR/DQ3619小功率电机产品所量分等通则3型式、基本参数、结构与外型安装尺寸3.1电动机的结构及安装型式为IMB30，借搭子接触安装。3.2电动机的定额是以连续工作制(S1)为基推的连续定额。3.3电动机的额定电压为380V，额定频率为50Hz，3.4电动机应按下列额定功率制逆：120 (100),180 (200), 250, 370 (400), 550 W注，带括号的功率等级小优先采用。3.5电动机的外形及安装尺寸应符合图1及表1规定.3.6机座应安装在可调整中心高的带防震块的摇篮式底座上，4技术要求
4.1电动机应符合本标准的要求，并按照经规定程序批推的图样及技术文件制造。4.2在下列的海拨和环境空气温度以及环境空气相对湿度条件下，电动机应能额定运行。4.2.1海拨不超过1000m，
4.2.2环境空气温度随季节变化，但不超过40℃。盈弦极
1992-06-16瘤筋
1993-01-01小缆
JB/T3699

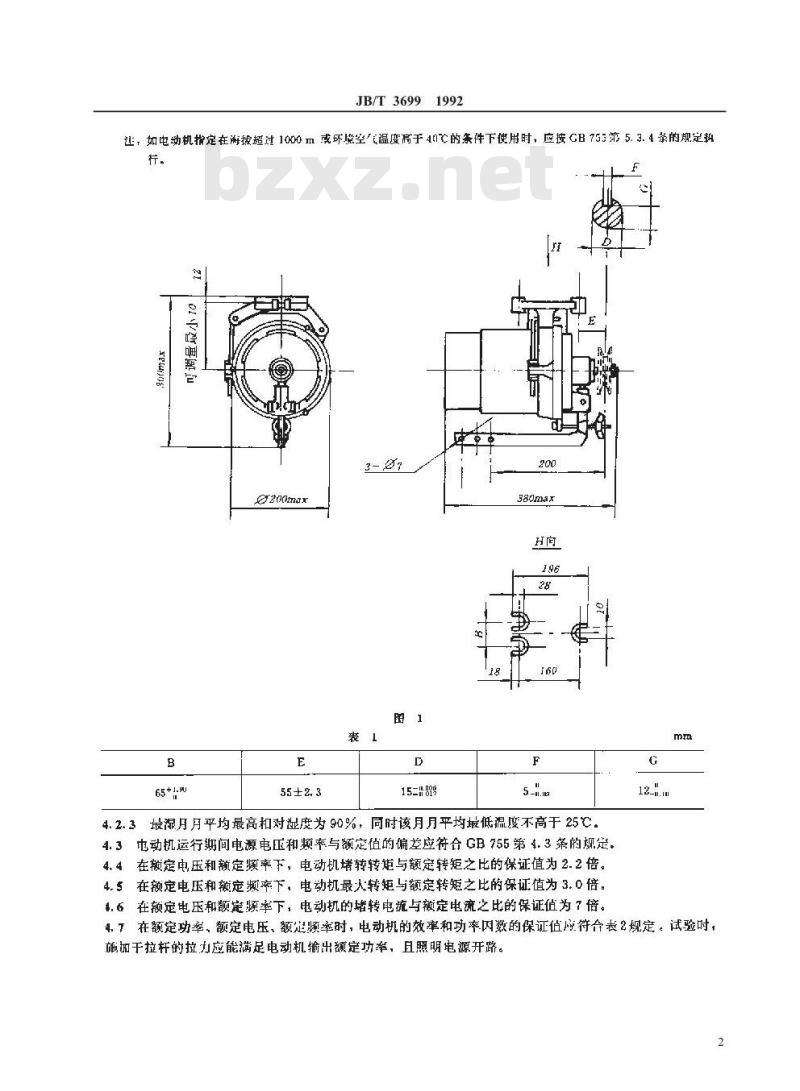

证，如电动机指定在游技超过1000m或环境空温度高于41℃的条件下使用时，应按CB753第5.3.4条的规定热行.
15=1:89
380max
4.2.3最湿月月平均最高和对显度为90%，向时该月月平均最低温度不高于25℃.4.3电动机运行期间电源电压和频率与额定值的偏差应符合GB755第4.3条的规定，4.4在额定电压和额定率下，电动机堵转转矩与额定转矩之比的保证值为2.2倍。4.5在额定电压和额定频率下，电动机最大转矩与额定转矩之比的保证值为3.0倍。4.6在额定电压和额定顺率下，电动机的堵转电流与额定电流之比的保证值为7倍。G

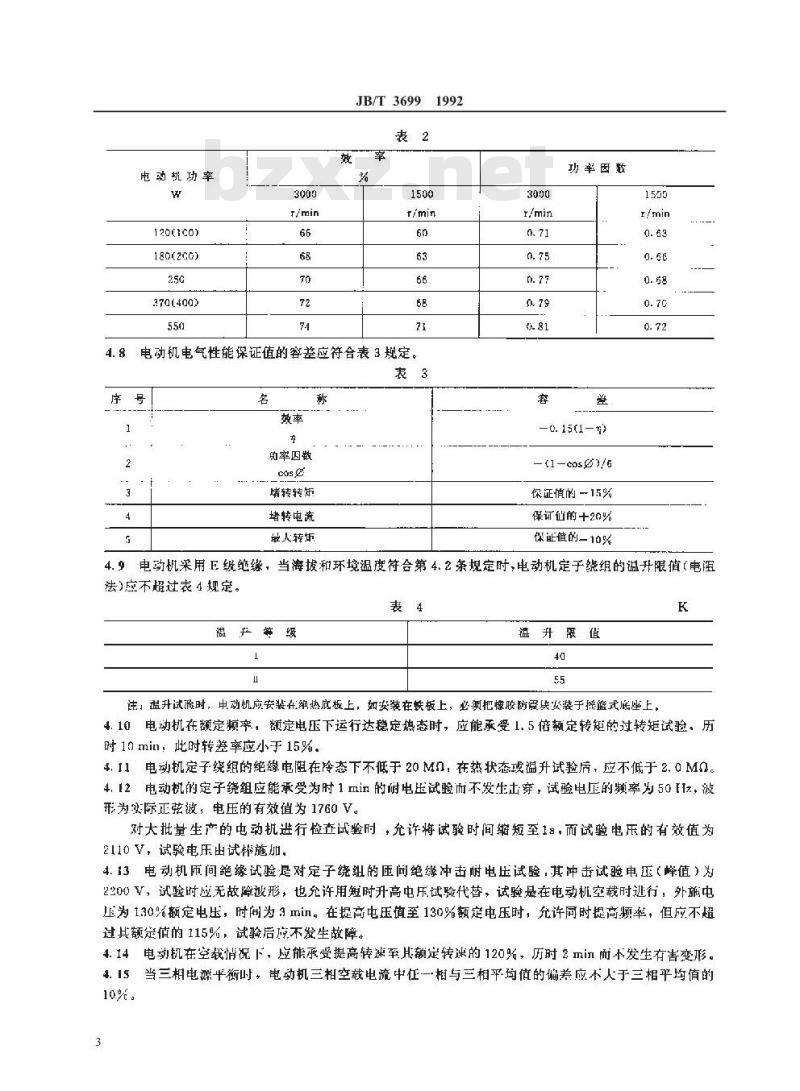

4.7在额定功率，额定电压、额定频率时，电动机的效率和功率内数的保证值应符合表2规定。试验时，施加于拉杆的拉力应能满足电动机输出额定功率，且照明电源开路。4.8
电动机功率
120(1c0)
180(2G0)
370(400)
JB/T3699
电动机电气性能保证值的容差应符合表3规定。表3
助率因数
堵转转矩
堵转电流
最人转坊
功率因数
—0. 15(1—3
—(cosg/6
保证值的－15%
保订仙的+20%
保证值的-10%
电动机采用E级绝缘，当海拔和环境温度符合第4.2条规定时，电动机定子绕组的温升限值（电阻4.9
法)应不超过表4规定。
温产等级
温升限值
注，温升试验时，申动机应安装在筛热底板上，如安装在铁板上，必领把橡胶防设典安装于操篮式底坐上，4.10电动机在额定频率，额定电压下运行达稳定热态时，应能承受1.5倍赖定转矩的过转矩试验、历时10min：此时转差率应小于15%。4. 11 电动机定子绕组的绝缘电阻在冷态下不低于 20 M门,在热状态或温升试验后，应不低于 2. 0 M01。4.12电动机的定子绕组应能承受为时1min的耐电压试验而不发生击穿，试验电压的频率为50 Hz，波形为实际正弦波，电压的有效值为1760 V。对大批量生产的电动机进行检在试验时，允许将试验时间缩短至18，而试验电压的有效值为2110V，试验电压出试帮施加.
4.13电动机匝间绝缘试验是对定子绕组的压间绝缘冲击耐电压试验，其冲击试验电压（峰值）2200V，试验时应无故障波形，也充许用短时升高电压试验代替，试验是在电动机空载时行，外施电压为130%额定电压，时间为min。在提高电压值至130%额定电压时，充许同时提高题率，但应不超过其额定值的115%，试验后应不发生故障。4.14电动机在空载情况下，应能承受提高转速率其额定转速的120%，历时2min而不发生有害变形。4.15当三相电源平衡时，电动机三相空载电流中任一相与三相平均值的偏差应不人于三相平均值的10%。
JB/T3699

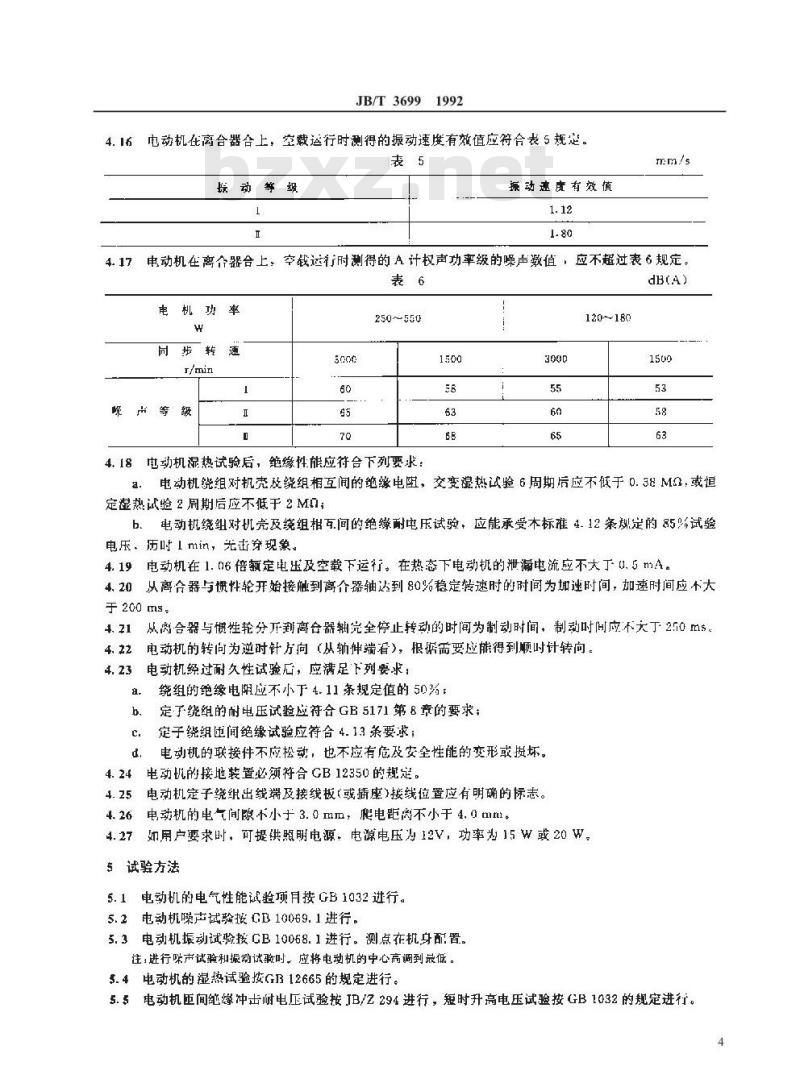

电动机在离合器合上，空载运行时测得的振动速度有效值应符合表5规定。4. 16
坛动等级
振动速有效值
电动机在离介器合上，空载运行时测得的A计权声功率级的噪声激值，应不超过表6规定。4.17
电机功率
同步转速
卢等级
250550
4.18电动机湿热试验后，绝缘性能应符台下列要求：1500
120~180
电动机绕组对机壳改绕组相互间的绝缘电阻，交变湿热试验6周期后应不低于0.38MQ，或恒a.
定显热试验2周期后应不低于2MI；b.电动机绕组对机壳及绕组相互间的绝缘耐电压试验，应能承受木标雅4.12条划定的85%试验电压，历时1 min，无击穿现象。4.19电动机在1.06倍额定电压及空载下运行。在热态下电动机的泄漏电流应不大于0.5mA。4.20离合器与惯性轮开始接触到离介器轴达到80%稳定转速时的时间为加逆时间，加速时间应不大于 200 ms.
4.21从肉合器与惯性轮分开到离合器轴完全停止转动的时间为制动时间，制动时间应不大丁250ms。电动机的转向为逆时针方向（从轴伸端看)，根据需要应能得到顺时计转向。4. 22
电动机经过耐久性试验后，应满足下列要求；4. 23
绕组的绝缘电阻应不小于4.11条规定值的50%：定子绕组的耐电压试验应符合GB5171第8竞的要求；定子绕组匝间绝缘试验应符合 4. 13条要求；c.
电动机的联接件不应松动，也不应有危及安全性能的变形或损坏。电动机的接地装置必须符合CB12350的规定。4. 24
电动机定子绕组出线端及接线板（或插座）接线位置应有明确的标志。4.25
电动机的电气间隙不小于3. 0 mm，爬电距离不小于4.心mm。4.26
如用户要求时，可提供照明电源电源电压为12V，功率为15W或20W。4.27
试验方法
5.1电动机的电气性能试验项月按GB1032进行。电动机噪声试验按GB10069.1进行。5.2F
电动机振动试验按CB 10068.1进行。测点在机身配置。5.3#
注：进行味试验和握动试验时，应将电动机的中心高调到最低。5.4电动机的湿热试验按GB12665的规定进行。5.5电动机臣间绝缘冲击耐电压试验按JB/Z 294进行，短时升高电压试验按GB 1032的规定进行。4
JB/T3699
5.6电动机泄溯电流测试按GB12350的规定进行。5.7耐久性试验
5.7.1电动机应在额定负载和1.1倍额定电压下正带工作48h，然后在额定负载和0.9倍额定电压下正常工作48h.
5..2电动机应在1.1倍额定电压下空载启动50秋，然后在0.85倍额定电压下空载启动50次。电动机每次供电启动工作的持续时间至少应等于启动到额定转迷所需时间的10倍，但不少于10$。在每次启动结束后，应有一个防止过热的仃嫩时间，该时间至少要等于供电启动持续工作时间的三倍。5.8电动机的接地装置的检验按GB12350的规定进行。5.9电动机的标志按GB12350的规定进行检验。5.10电动机的电气间隙和爬电距离按GB12350的规定进行检验。5.11加速、制动时问的测试。
5.11.1将被测电动机安装在平台上，在肉合器轴上安装惯性飞轮，惯性飞轮的飞轮矩GD=0.003kg·m，被测电动机与测速发电机同心联接，把测速发电机的输出信号接至示波器（或记录仪），见图2.惯性轮弹性垫联轴节
被测电机
测速发电机
注：①测迹发机应选用36”机座及以下规格的直流测速发电机，②惯性轮，弹性垫和联轴节的材料和尺小鑫见附录A.示波器(或记录仪)
5.11.2调节拉杆的压力弹宽，使拉杆末端变到20%.N拉力时，电动机的离合器处于初始脱离制动的临界状态．
将被测中机电源接通，让电动机空载运行。5.11.3在拉杆末端用35N拉力迅速提起，运转2s后将拉杆迅速放下，在操作拉杆的同时用示波器（或记录仪）记录测速发电机输出电压波形交化，如速时间、制动时间的读取见图3。IN
5.11.4第一次试验完毕之后每间隔2s左右进行下一次试验，如此反复进行五次试验，取五次试验结果的算术平均值作为该电动机的加速时问和制动时问。5
6检验规则
JB/T3699
6.1每台产品需经检查合格后方能出厂，并附有产品检验合格证，6.2每台电动机应经过出厂检验，出检验项月包括：6.2.1机械检查
鱼。外观检查：电动机的装配应完整正确，表面防护层应完整，均，无污损、碰坏、裂痕等现象：h．转动检查：电动机转动时，应平稳轻快，无停滞现篆，声音均匀和谐而不夹有有害的杂音，旋转方向应符合规定：
心。安装尺寸和外型尺寸的检查。6.2.2定子绕组在实际冷状态下直流电的测定。6.2.3定子绕组对机壳及绕组相互间绝缘电阻的测定。6.2.4定子凳组对机壳的耐电压试验。6.2.5定子绕组匝间冲击耐电压试验，或短时升高电压试验。6.2.6空载电流和损耗的测定（型式试验时需测取空载特性曲线，离合器处于制动状态时测）。6.2.7堵转电流和损耗的测定(冷状态时测)。6.3出厂检验时，本章第6.2.1条中的和b、第6.2.3、6.2.4、6.2.5、6.2.6、6.2.7每台产品都必须进行检查，其它项目充许抽查，抽查方法由制造厂制定，但必须符合GB2828的有关要求。6.4凡属下列情况之一者，必额进行型式检验经监定定型后制造厂每一次试制或小批试生产时电动机设计、工艺及材料的变更足以引起某些性能发生变化时：h.
当出厂检验结果和以前进行的型式检验结果发生不可容许的偏差时：c.
成批生产的电动机定期的抽试，每年奎少进行一次，电动机的型式检验项目包括：
出厂检验的全部项目：免费标准bzxz.net
堵转转矩的测定
最大转涟的测定，
效率和功率因数的测定
定子绕组温升测定1
过转矩试验
振动速度的测处；
噪声的测定+
湿热试验
超速试验！
泄漏电流的测定1
谢久性试验！
离合器加速时间和制动时间的测定接地装置与标志的检验；
电气间隙和爬电距离的检验。
6. b型式检验抽样采用 GB 2829 中二次抽样方案，判别水平 DL=I。样本的抽接方法按GB2829中4.9条的规定，抽取六台样机分成两组进行试验，6.7A类不食格项目
A类不合格项目为耐电压试验、接地装置和标志、泄漏电流、电气间晾和肥爬中归离、绝缘电阻、铭牌主要项目（型号、功率、电压，电流和转速）以及安装尽寸中D，E、F、G四项，A类不合格项口必6
额全部合格。
6.8 B类不合格项目包括
温升：
振动：
噪声，
混热试验：
JB/T3699
匝间绝缘试验或短时升高电压试验，短时过转矩试验1
超速试验！
耐久性试验
安装尺寸 Bi
功率因数
堵转转矩，
堵转电流：
最大转，
空截电流测定
加速时间：
制动时间。
B类不合质量水平及判定数组按JB/DQ3619中第6.2.1.2条的规处判定7标志、包装、运输、贮存
7.1每台电动机必须在机身的明显位置上牢固地附有铭牌，铭牌材料放铭牌上的数据，标志的刻画方法应保证其迹在电动机整个使用期间不易磨灭。7.2电动机铬牌上应标明的项目如下：制造厂名+
电动机名称：
电动机型号：
额定功率；
额定电压
额定电流；
额定频率，
额定转速；
绝缘等级
制过厂出品年刀或出品编号+
照明电源电压、功率
接线圈。
在必须缩小铭牌时，可不标明1项，接线图允许在机身上单独标明，7.3电动机出厂应有使用说明书（同一用户、同一型号的一批电动机至少供给一份）及产品合格证随同电动机供给用户。
7.4电动机轴伸应加防锈保扩措施电动机的包装应结实可靠开有防潮措施，避免在运输中受潮与损伤，15
JB/T3699
5电动机的包装箱及标志应符合GB191的规定。7- 6
7电动机的运输工具不作限制，但运输时必须保证电动机不受碰伤、雨淋和化学腐蚀。7.7
电动机应贮存在环境空气温度一10～40℃，清洁、空气1燥，通风良好的库房内，空气中不得含有7. 8
腐蚀性气体·
JB/T3699
附录A
惯性飞轮、联轴节和弹性垫的材料和尺寸（补充件）
联抽节应符合图A1和表A1规定，材质为铝。AI
配测速机
惯性飞轮应符合图A1和表A2规定，材质为钢。L2
15+ 1.u27
43弹性垫应符合图A2规定。
用测速机轴
用于离合器轴
用于离合器轴
JB/T3699
附加说明：
本标雅出全国旋转电机标推化技术委员会小功率电机分会提出。标准由机械电了T业部广州电器科学研究所归口。本标准山机械电子工业部广州电器科学研究所负责起草。本标雅丰要起学人谭必诚、刘基、徐志朝。10
舒鹦颊
JB/T3699
籁880b1230
19XXXX岭
100044
万段X/X
张矩XXX,XXX
19XX集XX舱
X爲鲽
德pxXX.XX翼
鱻极藕鲷
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
