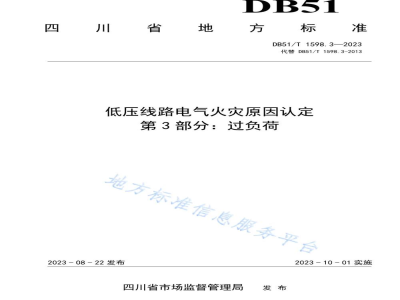

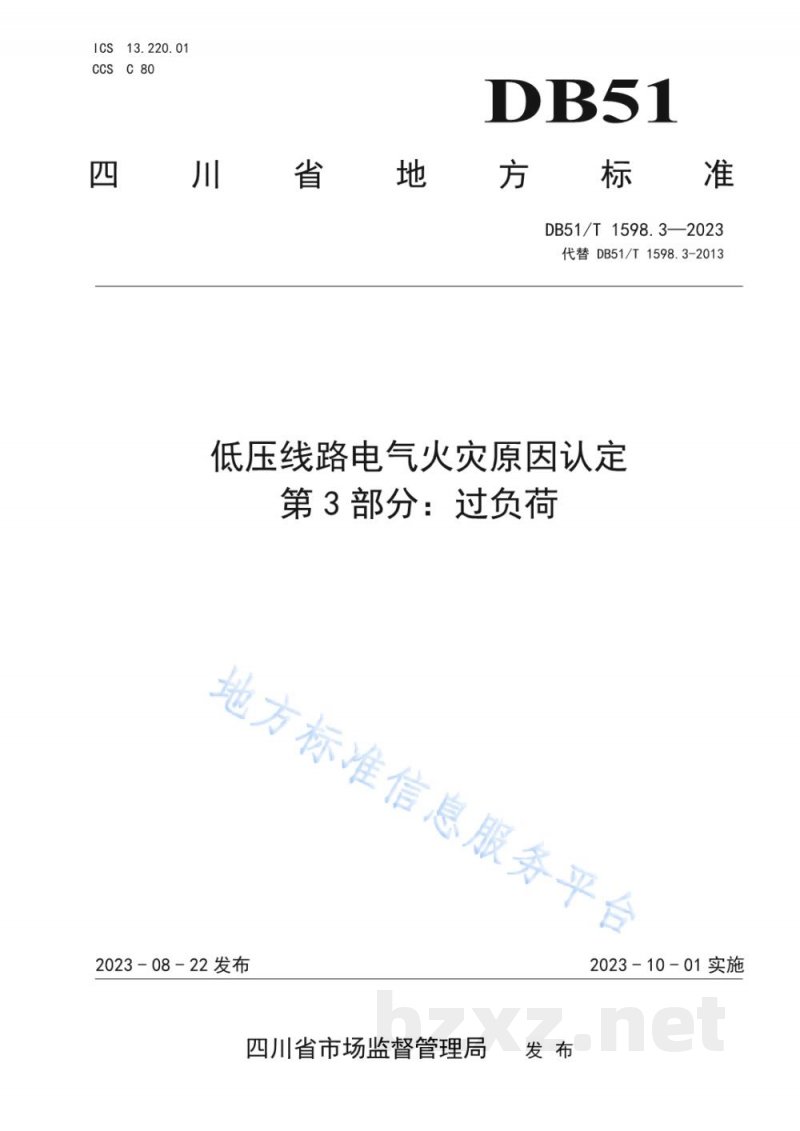

ICS 13.220.01
CCS C80
DB51
四川省地方标准
DB51/T 1598.3—2023
代替DB51/T 1598.3-2013
低压线路电气火灾原因认定
第3部分：过负荷

2023-08-22发布
2023-10-01实施
四川省市场监督管理局

前言

本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
DB51/T 1598《低压线路电气火灾原因认定》分为五个部分：
——第1部分：必要条件
——第2部分：短路
——第3部分：过负荷
——第4部分：接触不良
——第5部分：接地漏电
本文件为DB51/T 1598的第3部分。已发布了DB51/T 1598.1—2023《低压线路电气火灾原因认定 第1部分：必要条件》、DB51/T 1598.2—2023《低压线路电气火灾原因认定 第2部分：短路》、DB51/T 1598.4—2023《低压线路电气火灾原因认定 第4部分：接触不良》、DB51/T 1598.5—2023《低压线路电气火灾原因认定 第5部分：接地漏电》。
本文件代替DB51/T 1598.3—2013《低压线路电气火灾原因认定导则 第1部分：过负荷》，与DB51/T 1598.3—2013相比，除编辑性修改外，主要技术变化如下：
——删除了原标准“规范性引用文件”中的“GB/T 5907 消防基本术语 第一部分”、“GB/T 14107 消防基本术语 第二部分”、“GB/T 16840.1 电气火灾原因技术鉴定方法 第1部分：宏观法”、“GB 16840.2 电气火灾原因技术鉴定方法 第2部分：剩磁法”、“GB/T 27905.4 火灾痕迹物证检查方法 第4部分：电气线路”等内容。
——删除了原标准“3 术语和定义”中“低压线路”、“线路过负荷电气故障痕迹”。
——将原标准中“4.3 获取过负荷电气故障保护失效证据”加以简化整合为“确认低压线路未有效进行过负荷故障保护”（见4.3）。
——将原标准“4.4 获取起火前出现过负荷异常征兆证据”整合为“确认起火前出现与火灾发生符合时序逻辑关系的过负荷异常征兆”；并增加了“智能电表的记录情况有相应反映”（见4.4）。
——将原标准中“4.5 获取起火前的供电、用电存在过负荷隐患证据”、“4.6 获取设计、安装、维护不当造成过负荷隐患证据”整合为“确认起火前低压线路存在过负荷隐患”（见4.5）。
——增加了“排除线路过负荷故障（火灾蔓延）可能引发其他故障对原因认定的干扰”（见4.6）。
——删除了原标准表1～表2。
——增加了“低压线路电气火灾过负荷起火原因认定参考表”（见附录A）。
——将原标准“附录A”调整为“附录B”，名为“低压线路过负荷电气火灾原理简要分析”。
本文件由四川省消防救援总队提出、归口并解释。
本文件起草单位：四川省消防救援总队、成都市消防救援支队、泸州市消防救援支队、达州市消防救援支队、广元市消防救援支队、广安市消防救援支队、阿坝州消防救援支队。
本文件主要起草人：陈硕、孟祥敏、程道鹏、郑效桥、向格、杨棚、张学皮、郑礼军、路欣欣、刘荔维、任青松、张文华、孙安来、陈路、张胜、唐佳、魏庆、王坚、张芷铭。
本文件为首次发布。

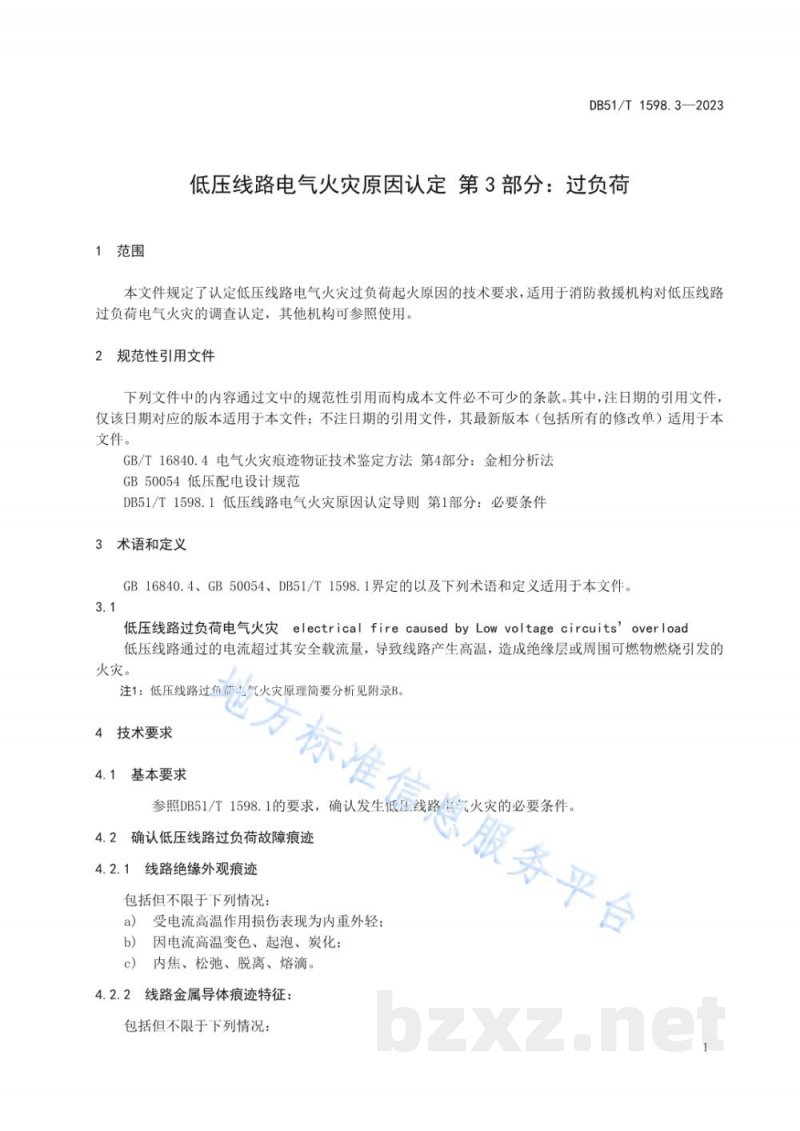

1 范围
低压线路电气火灾原因认定 第3部分：过负荷
本文件规定了认定低压线路电气火灾过负荷起火原因的技术要求，适用于消防救援机构对低压线路过负荷电气火灾的调查认定，其他机构可参照使用。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 16840.4 电气火灾痕迹物证技术鉴定方法 第4部分：金相分析法
GB 50054 低压配电设计规范
DB51/T 1598.1 低压线路电气火灾原因认定导则 第1部分：必要条件

3 术语和定义
GB 16840.4、GB 50054、DB51/T 1598.1界定的以及下列术语和定义适用于本文件。
3.1
低压线路过负荷电气火灾
electrical fire caused by low voltage circuits overload
低压线路通过的电流超过其安全载流量，导致线路产生高温，造成绝缘层或周围可燃物燃烧引发的火灾。
注1：低压线路过负荷电气火灾原理简要分析见附录B。

4 技术要求

4.1 基本要求
参照DB51/T 1598.1的要求，确认发生低压线路电气火灾的必要条件。

4.2 确认低压线路过负荷故障痕迹
4.2.1 线路绝缘外观痕迹
包括但不限于下列情况：
a) 受电流高温作用损伤表现为内重外轻；
b) 因电流高温变色、起泡、炭化；
c) 内焦、松弛、脱离、熔滴。
4.2.2 线路金属导体痕迹特征
包括但不限于下列情况：

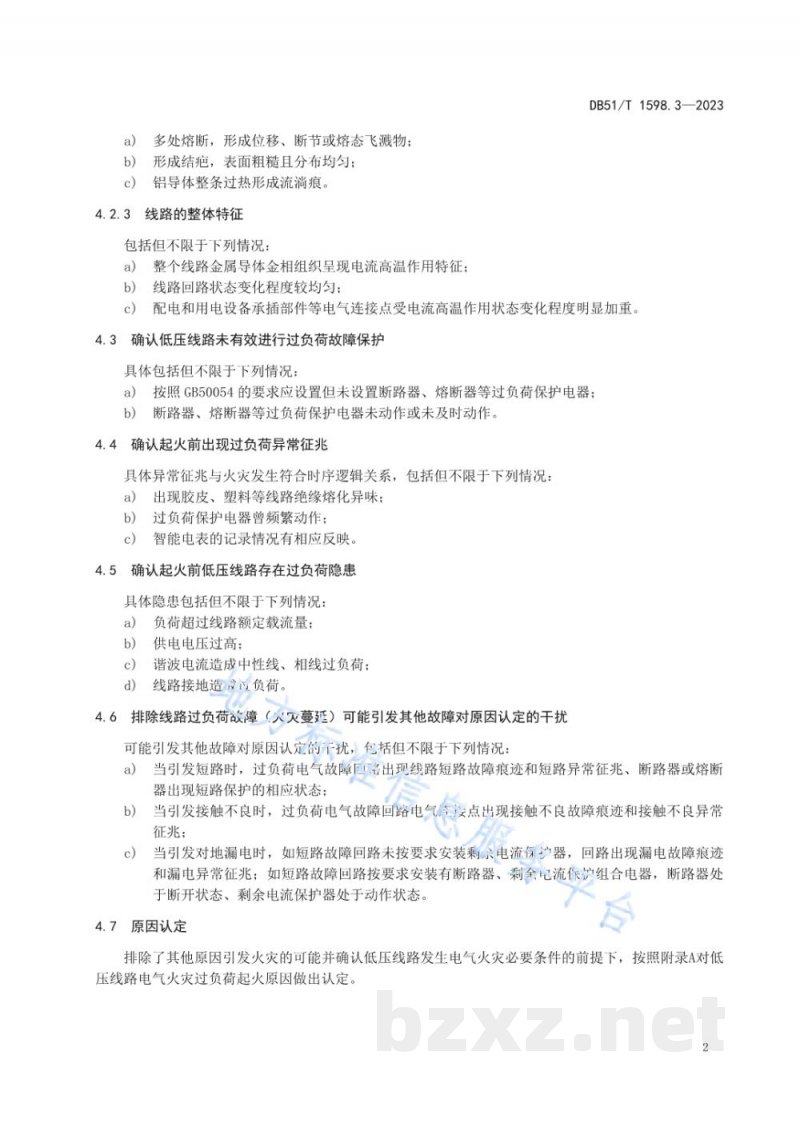

a) 多处熔断，形成位移、断节或熔态飞溅物；
b) 形成结疤，表面粗糙且分布均匀；
c) 铝导体整条过热形成流淌痕。
4.2.3 线路的整体特征
包括但不限于下列情况：
a) 整个线路金属导体金相组织呈现电流高温作用特征；
b) 线路回路状态变化程度较均匀；
c) 配电和用电设备承插部件等电气连接点受电流高温作用状态变化程度明显加重。

4.3 确认低压线路未有效进行过负荷故障保护
具体包括但不限于下列情况：
a) 按照GB 50054的要求应设置但未设置断路器、熔断器等过负荷保护电器；
b) 断路器、熔断器等过负荷保护电器未动作或未及时动作。

4.4 确认起火前出现过负荷异常征兆
具体异常征兆与火灾发生符合时序逻辑关系，包括但不限于下列情况：
a) 出现胶皮、塑料等线路绝缘熔化异味；
b) 过负荷保护电器曾频繁动作；
c) 智能电表的记录情况有相应反映。

4.5 确认起火前低压线路存在过负荷隐患
具体隐患包括但不限于下列情况：
a) 负荷超过线路额定载流量；
b) 供电电压过高；
c) 谐波电流造成中性线、相线过负荷；
d) 线路接地造成过负荷。

4.6 排除线路过负荷故障（火灾蔓延）可能引发其他故障对原因认定的干扰
可能引发其他故障对原因认定的干扰，包括但不限于下列情况：
a) 当引发短路时，过负荷电气故障回路出现线路短路故障痕迹和短路异常征兆、断路器或熔断器出现短路保护的相应状态；
b) 当引发接触不良时，过负荷电气故障回路电气连接点出现接触不良故障痕迹和接触不良异常征兆；
c) 当引发对地漏电时，如故障回路未按要求安装剩余电流保护器，回路出现漏电故障痕迹和漏电异常征兆；如故障回路按要求安装有断路器、剩余电流保护组合电器，断路器处于断开状态、剩余电流保护器处于动作状态。

4.7 原因认定
排除了其他原因引发火灾的可能并确认低压线路发生电气火灾必要条件的前提下，按照附录A对低压线路电气火灾过负荷起火原因做出认定。

附录A（规范性）
低压线路电气火灾过负荷起火原因认定参考表

附录B（资料性）
低压线路过负荷电气火灾原理简要分析
