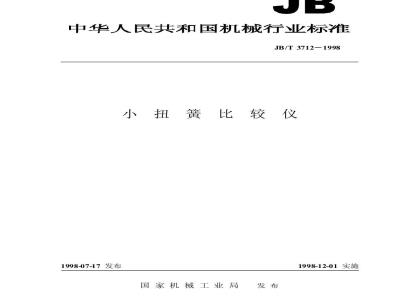

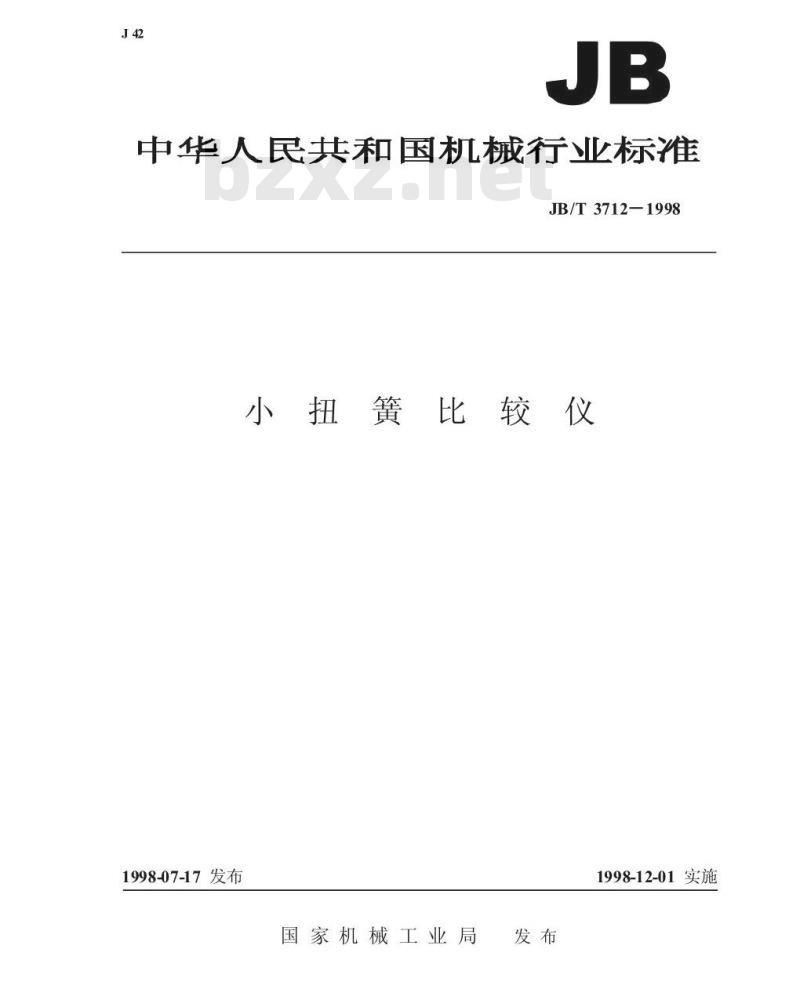

中华人民共和国机械行业标准
JB/T3712—1998
小扭簧比较仪
1998-07-17发布
国家机械工业局
1998-12-01实施
JB/T3712—1998

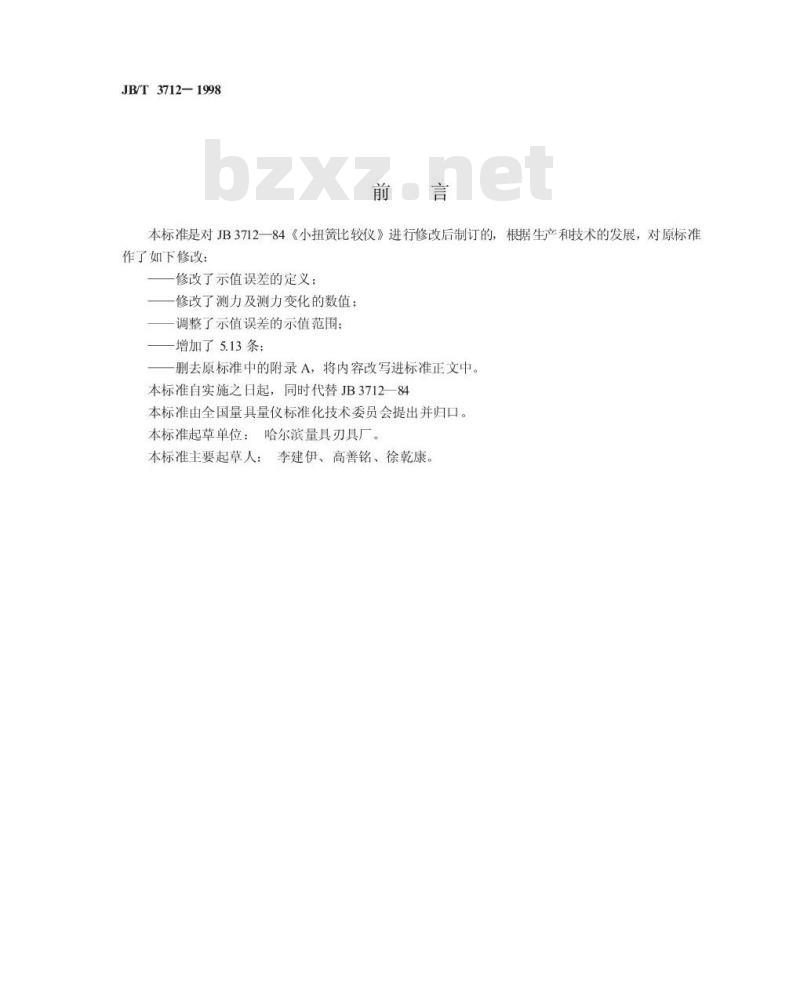

本标准是对JB3712一84《小扭簧比较仪》进行修改后制订的，根据生产和技术的发展，对原标准作了如下修改：
修改了示值误差的定义；
一修改了测力及测力变化的数值；—调整了示值误差的示值范围：—增加了5.13条；
—删去原标准中的附录A，将内容改写进标准正文中。本标准自实施之日起，同时代替JB3712一84本标准由全国量具量仪标准化技术委员会提出并归口。本标准起草单位：哈尔滨量具刃具厂。本标准主要起草人：李建伊、高善铭、徐乾康。1范围

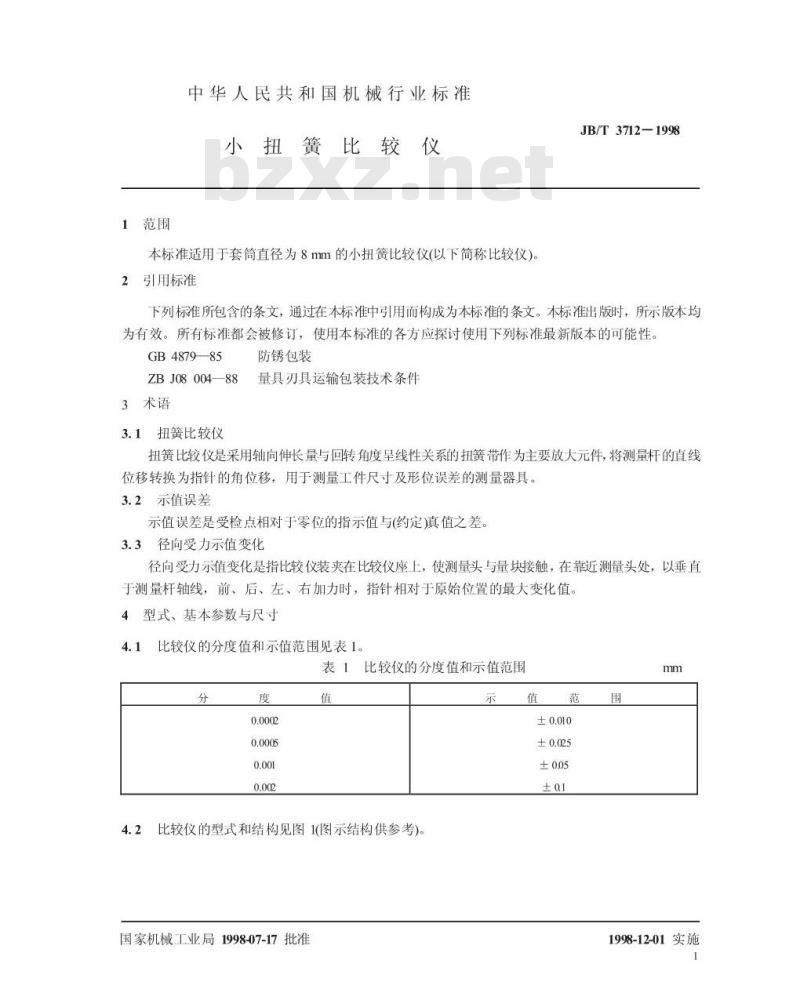

中华人民共和国机械行业标准
小扭簧比较仪
本标准适用于套筒直径为8mm的小扭簧比较仪(以下简称比较仪)。2引用标准
JB/T3712-1998
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 487985
ZBJ08004—88
3术语
3.1扭簧比较仪
防锈包装
量具刃具运输包装技术条件
扭簧比较仪是采用轴向伸长量与回转角度呈线性关系的扭簧带作为主要放大元件，将测量杆的直线位移转换为指针的角位移，用于测量工件尺寸及形位误差的测量器具。3.2示值误差
示值误差是受检点相对于零位的指示值与(约定)真值之差。3.3径向受力示值变化
径向受力示值变化是指比较仪装夹在比较仪座上，使测量头与量块接触，在靠近测量头处，以垂直于测量杆轴线，前、后、左、右加力时，指针相对于原始位置的最大变化值。4型式、基本参数与尺寸
比较仪的分度值和示值范围见表1。表1比较仪的分度值和示值范围
比较仪的型式和结构见图1(图示结构供参考)国家机械工业局1998-07-17批准示
1998-12-01实施
5技术要求
JB/T3712-1998

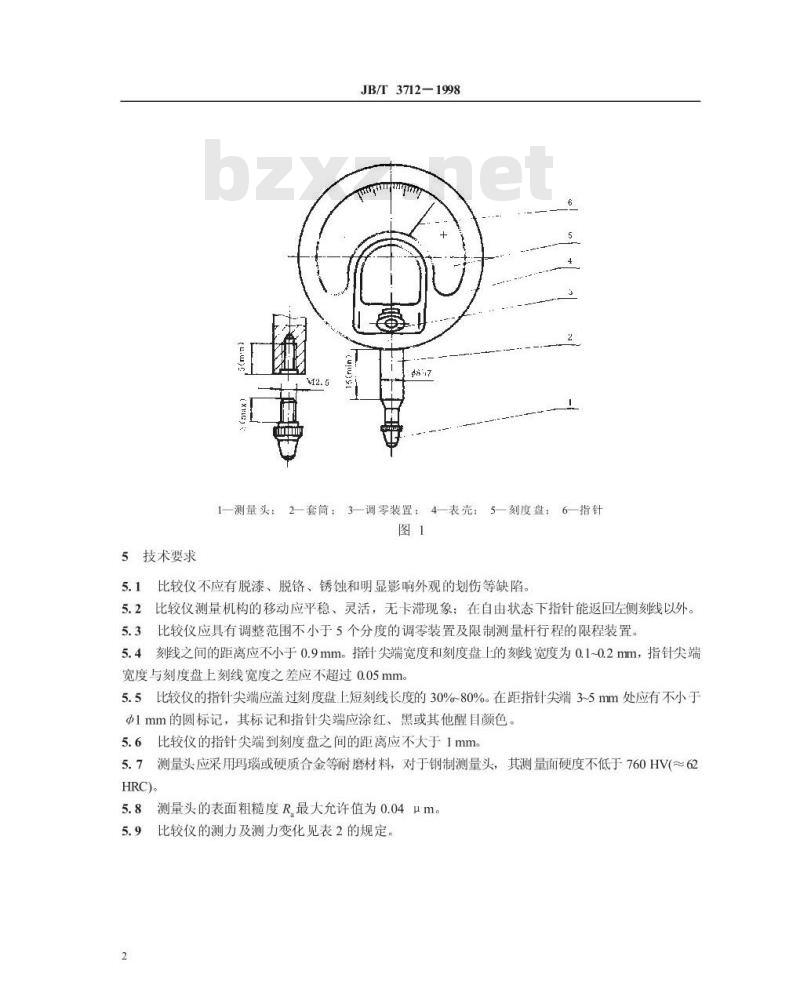

1一测量头；2-套筒：3一调零装置：4-表壳：5一刻度盘：6指针图1
比较仪不应有脱漆、脱铬、锈蚀和明显影响外观的划伤等缺陷，5.1
5.2比较仪测量机构的移动应平稳、灵活，无卡滞现象：在自由状态下指针能返回左侧刻线以外。5.3比较仪应具有调整范围不小于5个分度的调零装置及限制测量杆行程的限程装置。5.4刻线之间的距离应不小于0.9mm。指针尖端宽度和刻度盘上的刻线宽度为0.1~0.2mm，指针尖端宽度与刻度盘上刻线宽度之差应不超过0.05mm。5.5比较仪的指针尖端应盖过刻度盘上短刻线长度的30%~80%。在距指针尖端3~5mm处应有不小于1mm的圆标记，其标记和指针尖端应涂红、黑或其他醒目颜色5.6比较仪的指针尖端到刻度盘之间的距离应不大于1mm。5.7测量头应采用玛瑙或硬质合金等耐磨材料，对于钢制测量头，其测量面硬度不低于760HV(～62HRC)。
5.8测量头的表面粗糙度R最大允许值为0.04μm。5.9比较仪的测力及测力变化见表2的规定。2
JB/T3712-1998

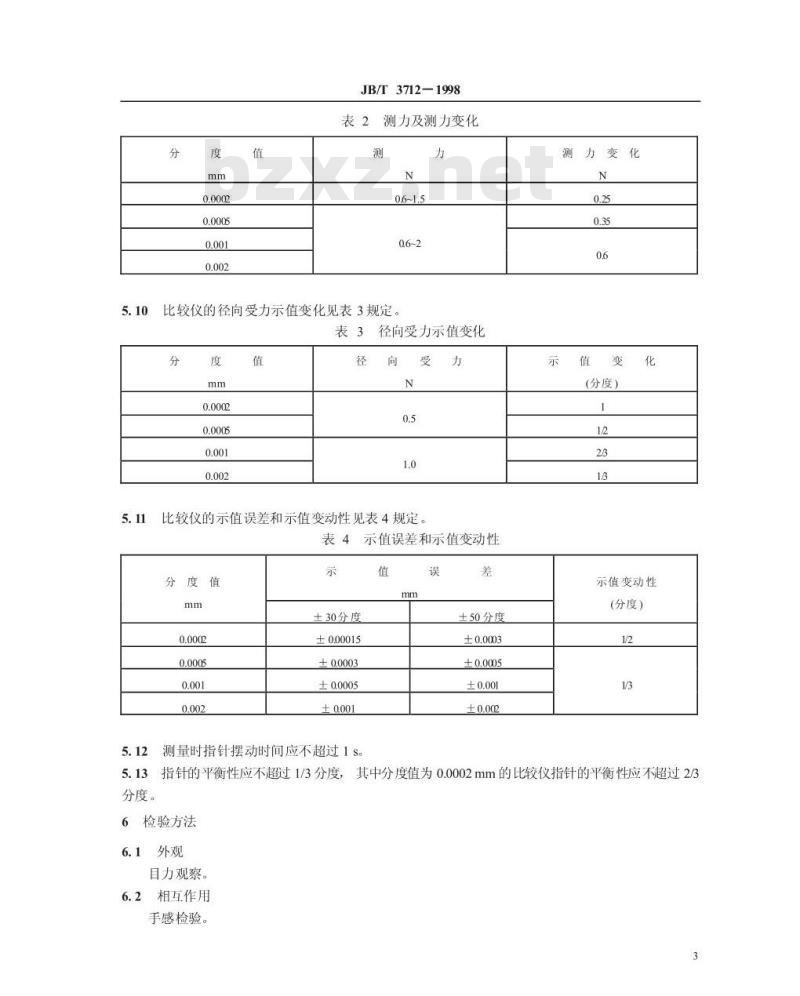

测力及测力变化
比较仪的径向受力示值变化见表3规定力
表3径向受力示值变化
比较仪的示值误差和示值变动性见表4规定。力
示值误差和示值变动性
分度值
±30分度
±0.00015
2测量时指针摆动时间应不超过1s5.12
±50分度
测力变化
（分度）
示值变动性
（分度）
3指针的平衡性应不超过1/3分度，其中分度值为0.0002mm的比较仪指针的平衡性应不超过2/35.13
分度。
检验方法
6.1外观
目力观察。
相互作用
手感检验。
6.3指针摆动时间
JB/T3712-1998
在检验示值变动性的同时，观察指针停止摆动的时间。如有争议时，可用录像机判定。6.4测力、测力变化及测力落差
将比较仪可靠地装在专用的0.05N分度值的测力装置上。6.4.1测力
将量杆从起点上升到使指针回转到最大示值范围时，测力应不超过规定的数值。6.4.2测力变化
在全部示值范围内，正、反行程的测力最大值与最小值之差为测力变化6.5径向受力示值变化
将比较仪可靠地装在刚性较好的支架上，使其测量头与工作台上的量块垂直接触后，将指针调至表盘零位。用专业测力表作用在测量头，并垂直于量杆方向。测量时，前、后、左、右方向拉测，四个方向示值变化的最大值为径向受力示值变化。6.6指针的平衡性
将比较仪可靠地装在专用夹具上，调正零位，任意改变比较仪方位时，指针位置的最大变动范围应不超过规定的数值。
6.7示值变动性
将比较仪可靠地装在刚性较好的比较仪座上，使测量头与量块接触，当指针分别对调零刻线及两边刻线最大位置时，拨动量杆5~7次，其最大与最小示值之差，即为示值变动性。6.8示值误差
把比较仪可靠地装在刚性比较仪座上，使测量头与量块接触，并将指针调整到零位，在零位两侧以+30、+50、一30、一50分度处作为受检点，用量块进行检定。表5举例说明三块比较仪在检定后的示值误差及评定结果。表5检定后的示值误差及评定结果示值范围
(份度）
土50分度
7标志与包装
分度值
7.1比较仪上应标明：
a)制造厂厂名或商标；
b)分度值；
c）产品序号：
各受检点的指示值与真值之差
d)刻度盘上应标有“+”、“二”符号。4
示值误差
土30分度
±50分度
评定结果
不合格
比较仪的包装盒上应标明：此内容来自标准下载网
a产品名称：
b)制造厂名或商标；
c)）分度值；
d)示值范围。
JB/T3712—1998
比较仪的包装与防锈处理应符合GB4879和ZBJ08004所规定的要求。7.3
7.4比较仪应附有产品合格证。产品合格证上应标有采用产品标准的标准号、产品编号和出厂日期。5
机械行业标准
JB/T3712-1998
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
开本880×1230
印张1/2
字数10000
1998年10月第一次印刷
1998年10月第一版
印数00,001-500
工本费5.00元
98-112
