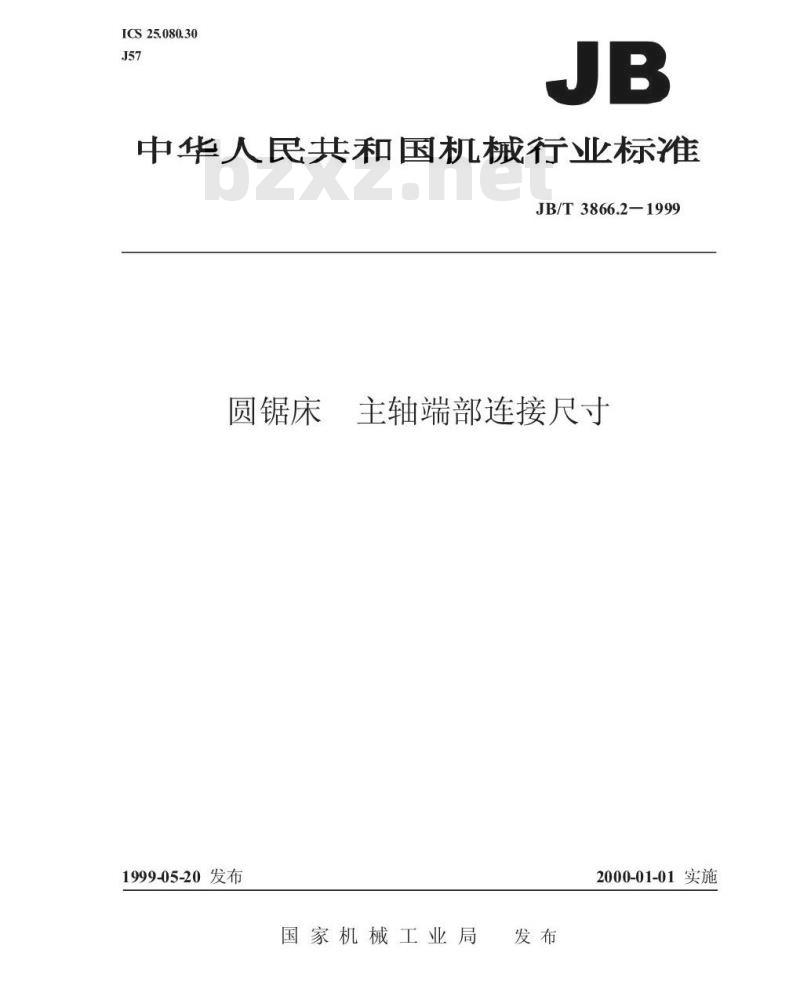

JB/T 3866.2-1999圆锯床 主轴端部连接尺寸

ICS25.080.30
中华人民共和国机械行业标准
JB/T3866.2-1999
圆锯床
1999-05-20发布
主轴端部连接尺寸
2000-01-01实施
国家机械工业局
JB/T3866.2—1999

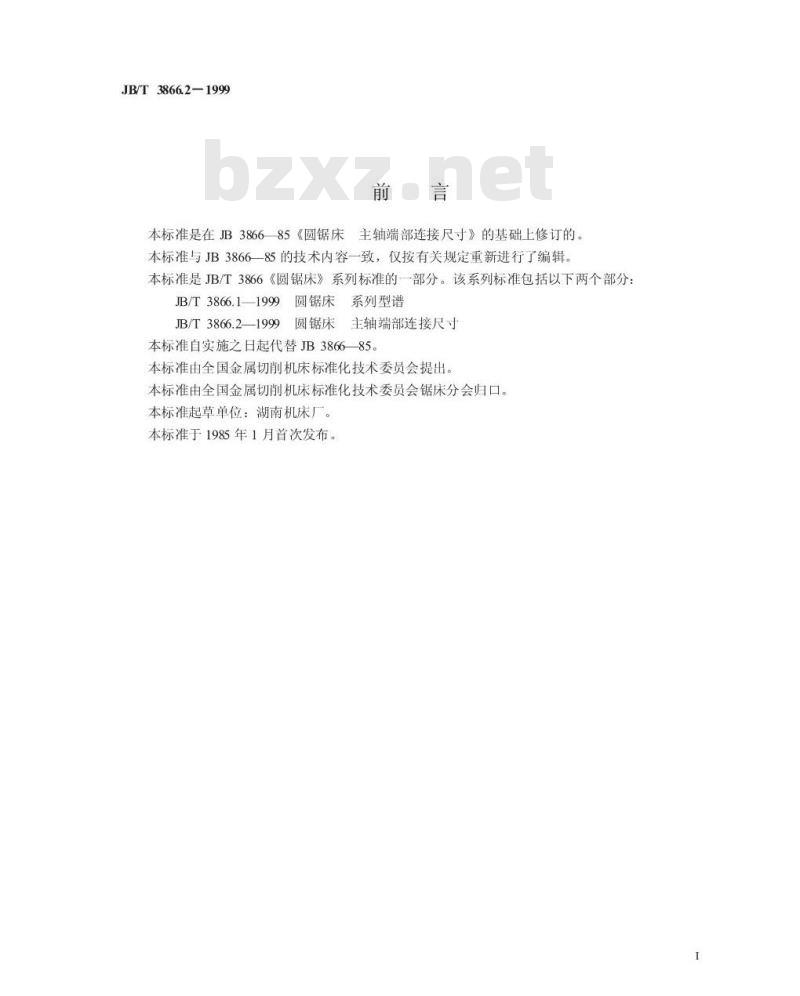

本标准是在JB386685《圆锯床主轴端部连接尺寸》的基础上修订的。本标准与JB3866一85的技术内容一致，仅按有关规定重新进行了编辑。本标准是JB/T3866《圆锯床》系列标准的一部分。该系列标准包括以下两个部分：JB/T3866.1—1999
圆锯床系列型谱
JB/T3866.2—1999
圆锯床主轴端部连接尺寸
本标准自实施之日起代替JB3866—85。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会锯床分会归口。本标准起草单位：湖南机床厂。本标准于1985年1月首次发布。

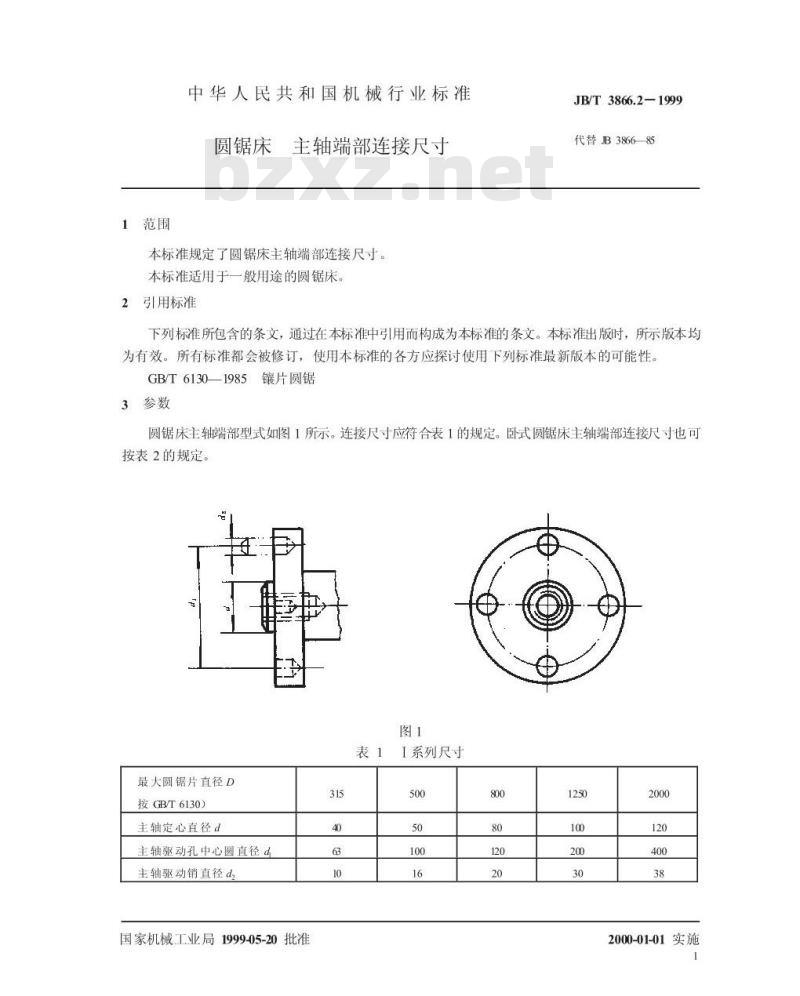

1范围
中华人民共和国机械行业标准
主轴端部连接尺寸
圆锯床
本标准规定了圆锯床主轴端部连接尺寸。本标准适用于一般用途的圆锯床。2引用标准
JB/T3866.2-1999
代替JB386685
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T61301985镶片圆锯
3参数
圆锯床主轴端部型式如图1所示。连接尺寸应符合表1的规定。卧式圆锯床主轴端部连接尺寸也可按表2的规定。
最大圆锯片直径D
按GB/T6130）
主轴定心直径d
主轴驱动孔中心圆直径d
主轴驱动销直径d
国家机械工业局1999-05-20批准315
I系列尺寸
2000-01-01实施
最大圆锯片直径D
（按GB/T6130）
主轴定心直径d
主轴驱动孔中心圆直径
主轴驱动销直径d
JB/T3866.2-1999
I系列尺寸
机械行业标准
圆锯床主轴端部连接尺寸
JB/T38662-1999

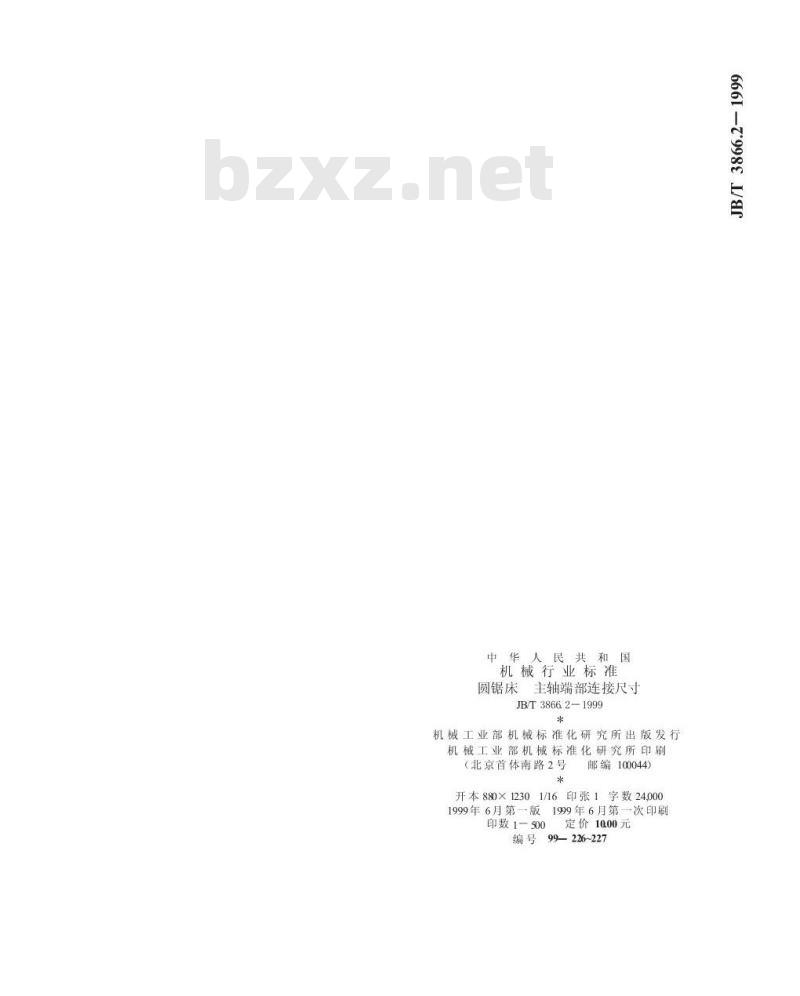

机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
开本880×12301/16印张1字数24,0001999年6月第一版1999年6月第一次印刷印数1-500
定价1000元
99-226~227
