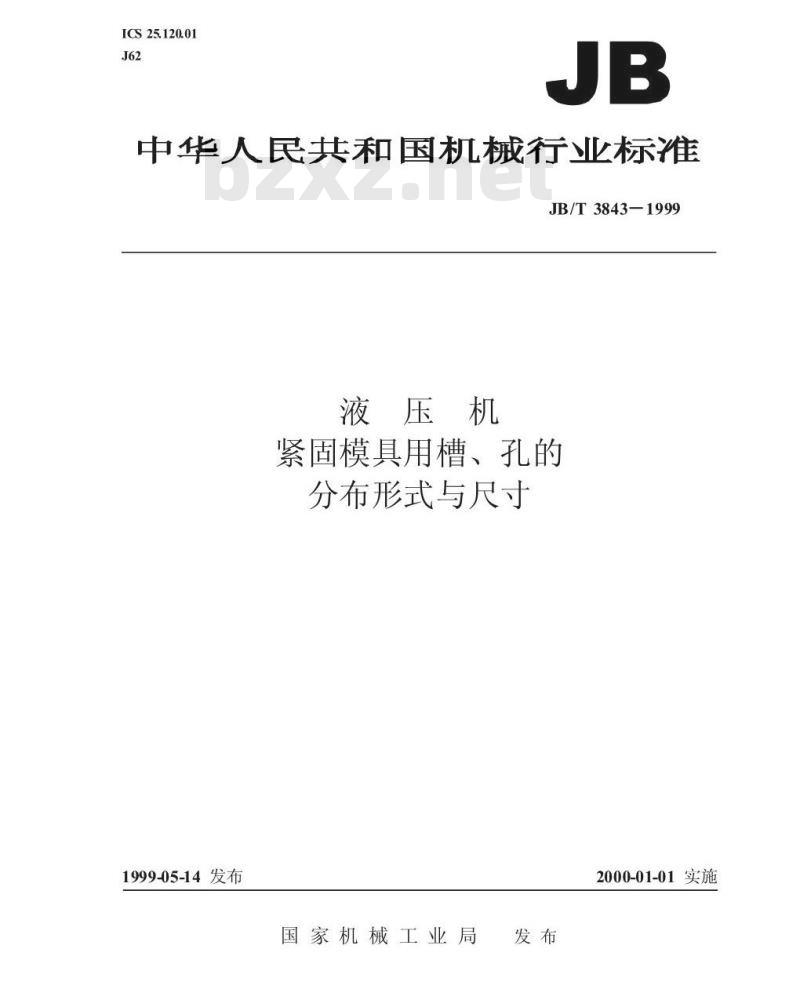

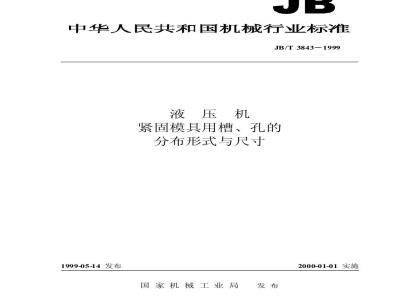

JB/T 3843-1999液压机 紧固模具用槽、孔分布形式与尺寸

ICS25.120.01
中华人民共和国机械行业标准
JB/T3843-1999
液压机
紧固模具用槽、孔的
分布形式与尺寸
1999-05-14发布
国家机械工业局
2000-01-01实施
JB/T3843—1999
本标准是对JB384385《液压机紧固模具用槽、孔的分布形式与尺寸》的修订。本标准与JB384385的技术内容基本一致，仅按有关规定重新进行了编辑。本标准自2000年1月1日起实施
本标准自实施之日起代替JB3843—85。本标准由全国锻压机械标准化技术委员会提出并归口。本标准起草单位：天津锻压机床厂。本标准于1985年1月首次发布。
1范围
中华人民共和国机械行业标准
液压机
紧固模具用槽、孔的
分布形式与尺寸
JB/T3843-1999
代替JB384385
本标准规定了液压机工作台面、工作台板上平面和滑块下平面上用以紧固模具的螺钉用槽（以下简称T形槽）和模柄孔的尺寸与分布形式，本标准适用于新设计的各种中小型液压机2T形槽的形式与尺寸
T形槽形式和尺寸应符合图1和表1的规定。例负或准测
国家机械工业局1999-05-14批准min
表1(完）
2000-01-01实施
1A的公差对固定槽用H12，
3843-1999
对基准槽用H8
2E、F和G为45°倒角高度或倒圆半径3T形槽的分布形式
3.1平行分布
T形槽平行分布的形式和间距应符合图2和表2的规定，形式1
槽宽A
槽宽A
表2（完）
形式2
JB/T3843-1999

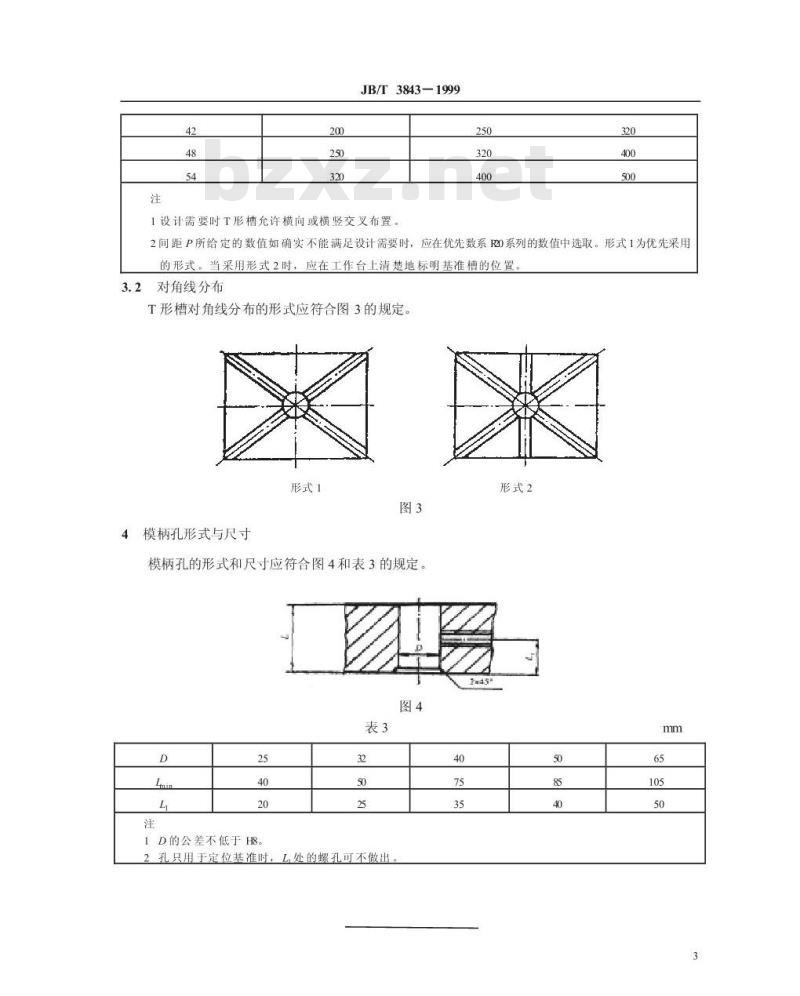

1设计需要时T形槽允许横向或横竖交叉布置。250
2间距P所给定的数值如确实不能满足设计需要时，应在优先数系R0系列的数值中选取。形式1为优先采用的形式。当采用形式2时，应在工作台上清楚地标明基准槽的位置对角线分布
T形槽对角线分布的形式应符合图3的规定形式1
模柄孔形式与尺寸
模柄孔的形式和尺寸应符合图4和表3的规定。图4
1D的公差不低于H8。
2孔只用于定位基准时，L处的螺孔可不做出40
形式2
机械行业标准
液压机
紧固模具用槽、孔的
分布形式与尺寸
JB/T3843-1999
