JB/T 5082-1991
基本信息
标准号： JB/T 5082-1991
中文名称：内燃机硼铸铁气缸套 金相检验
标准类别：机械行业标准(JB)
英文名称： Metallographic inspection of boron cast iron cylinder liners for internal combustion engines
标准状态：已作废
发布日期：1991-07-01
实施日期：1992-07-01
作废日期：2008-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：机械>>活塞式内燃机与其他动力设备>>J92机体与运动件
关联标准
出版信息
页数：11 页
标准价格：15.0 元
相关单位信息
归口单位：上海内燃机研究所
发布部门：上海内燃机研究所
标准简介
本标准规定了硼含量0.35%~0.08%内燃机气缸套金相检验和评定方法。 本标准适用于气缸直径小于或等于160mm的内燃机气缸套金相组织的检验。 JB/T 5082-1991 内燃机硼铸铁气缸套 金相检验 JB/T5082-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

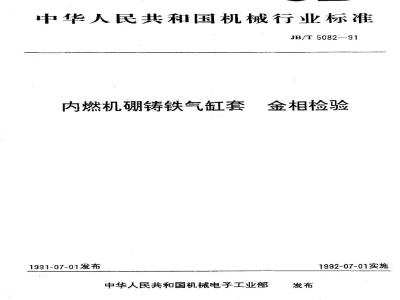

中华人民共和国机械行业标准
JB/T 5082--91
内燃机硼铸铁气缸套
1991-07-01发布
金相检验
1992-07-01实施
中华人民共和国机械电子工业部发布
中华人民共和国机械行业标准
内燃机硼铸铁气缸套金相检验
1主题内容与适用范围
JB/T5082--91
本标准规定了硼含量0.035%0.08%内燃机气缸套金相组织检验和评定方法。本标准适用于气缸直径小于或等于160mm的内燃机气缸套金相组织的检验。2引用标准
GB7216灰铸铁金相
3技术要求
3.1石盟
按照GB7216石墨形状应为A型、B型、D型，允许少量E型，分散度较大、分布均匀。按本标准第一级别图评定：1~~4级合格。
3.1.1石墨长度：气缸套成品壁厚小于或等于5mm时，石墨长度应小于或等于200um气缸套成品壁厚大于5mm时，石墨长度应小于或等于230um。3.1.2E型石墨：E型石墨的数量应小于或等于30%。3.2硬质相
硬质相应为含硼复合物或硼碳化物，允许有少量单独析出的磷共晶，但含硼复合物中的磷共晶和单独析出的磷共晶总量应小于或等于视场中硬质相总面积的40%。3.2.1硬质相的分布及数量
硬质相应呈断续网状或分散状，分布均匀，不允许有严重偏析或严重枝晶。3.2.1.1、硬质相的分布及数量
硬质相呈网孔分布时，网孔直径应小于或等于350μm，，硬质相的数量应大于视场面积的6%，按本标准第二级别图评定：1～3级合格。3.2.1.2硬质相呈聚集状、枝晶状分布时按本标准第三级别图评定：1级合格。3.2.2硬质相的大小
硬质相呈分散状分布时，其单块面积应小于或等于8000μm，按本标准第四级别图评定：1～2级合格。
3.2.3硬质相的组成
硬质相的组成应以硼碳化物为主，按本标准第五级别图评定：1～2级合格。3.2.4含硼渗碳体和莱氏体
硬质相中允许有少量渗碳体和莱氏体，其中渗碳体的数景应小于或等于视场面积的7%，莱氏体的数量应小于或等于视场面积的11%，渗碳体和莱氏体的总量应小于或等于视场面积的14%。渗碳体的单块面积应小于或等于1000uμm2,莱氏体的单块面积应小于或等于2000μm2,按本标准第六级别图评定：1级合格。
3.3基体组织
机械电子工业部1991-07-01批准1992-07-01实施
JB/T5082—91
基体组织应为珠光体，允许有少量游离铁索体，其数量应小于等于视场面积的5%，按本标准第七级别图评定：1～3级合格。
检验方法
4.1取样部位
应以活塞环处于上止点时，对应于第一道活塞环槽中心以上5mm和以下15mm之间的纵剖面作为金相磨面，在近工作表面1mm范围内截取。4.2评定方法
4.2.1石墨分布形状，以磨面上选取最差视场进行，但石墨长度和E型石型有三个视场不合格，则为不合格。石壁长度以单个石墨两端间的直线距离计算，单个视场中石墨长度有三条超长，则该视场不合格。
合格。
硬质相的分布、数量和组成以磨面上占多数的视场评定级别，若有连续三个视场不合格，则为不硬质相呈桑集状、枝晶状分布及大小、渗碳体、乘氏体、铁素体等以磨面上最差一个视场评定。石的评定在未浸蚀的试样上进行，硬质相、基体组织的评定，试样用2%～4%的硝酸酒精溶4.2.4
液浸蚀。
4.2.5本标准图片尺寸直径为70mm。5金相组织的评级
5.1石墨的评级
石墨在放大100倍下按第一级别图评定，其各级说明见表1。表1
A型石墨，分布均匀
B型石墨，分布均匀
D型石墨
D型、E型石墨，E型石墨≤30%
D、E型石墨，E型石墨>30%
粗大的A型石墨
5.2硬质相分布及数量的评级
硬质相的分布及数量在放大100倍下按第二级别图评定，其各级说明见表2。表2
硬质相的分布
及数量
细小断续网孔分布（网孔直径≤150μm）均匀分散状分布（数盘>10%）
中等断续网孔分布（150um<网孔直径≤250μm）均匀分散状分布(8%<数量≤10%）较大断续网孔分布（250um<网孔直径≤350μm）均匀分散状分布(6%<数量≤8%)
大断续网孔状分布（网孔直径>350μm）分散状分布（数量≤6%）
5.3硬质相呈聚集状、枝晶状分布评级图
硬质相呈聚集状、枝晶状分布在救大100倍下按第三级别图评定，其各级说明见表3。2
硬质相大小评级
JB/T5082--91
硬质相呈部分聚集状
硬质相呈部分技晶状
硬质相呈严重聚集状
硬质相量严重技晶状
硬质相大小在放大500倍下按第四级别图评定，其各级说明见表1。表1
小块状（单块面积<4000um）
中等块状（单块面积400080001m）大块状单块面积>8000μm)）
5.5含硼复合物的组成评级
含硼复合物的组成在放大500倍下按第五级别图评定，其各级说明见表5。表5
含复合物的纽成
以含酮碳化物为主
含硼破化物和磷共品
以磷共晶为主
5.6含硼渗碳体，莱氏体评级
含硼渗碳体，莱氏体在放大500倍下按第六级别图评定，其各级说明见表6。表6
少量渗碳体（数量≤7%，单块面积≤1000μm）织
少量莱氏体（数量≤14%，单块面积≤2000μm2）多量渗碳体（数量>7%，单块面积>1.000μm2）多量兼氏体（数盘14%，单块面积>2000μm2）基体中游离铁紊体的评级
基体中游离铁素体在放大500倍下按第七级别图评定，其各级说明见表7。表7
铁素体≤2
铁素体≤3
铁紊体≤5
铁素体>5
鼠（%）
JB/T5082—91
级别图（100×）
图7la级
图92a级
图113a级
JB/T5082—97
第二级别图（100×）
图81b级
图102b.级
图123b级
图134a级
图15la级
图172a级
JB/T5082—91
第三级别图（100×）
图14级
图161b级
图1826级
图191级免费标准bzxz.net
JB/T5082—91
第四级别图（500×）
图213级
第五级别图（500×）
图202级
图232级
图272a级
JB/T5082—91
图243级
第六级别图（500×）
图282b级
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
