JB/T 4060-1991聚酯薄膜聚酯纤维非织布柔软复合材料

中华人民共和国机械行业标准
聚酯薄膜聚酯纤维非织布柔软复合材料JB4060-91
代替JB4060--85
本标准参照采用国际电工委员会(IEC)出版物626一3(1988)《电气绝缘用柔软复合材料规范》第三部分：“单项材料规范”中第500篇《聚酯薄膜和聚酯纤维非织布三层柔软复合材料的要求》。主题内容与适用范围
本标准规定了聚酯薄膜聚酯纤维非织布柔软复合材料（以下简称复合材料）的技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于聚酯薄膜涂以胶粘剂、两面粘合聚酯纤维非织布面成的三层柔软复合材料。2
引用标准
电气绝缘柔软复合材料·定义及一般要求。GB5591.1
产品分类
电气绝缘柔软复合材料试验方法产品按聚酯纤维非织布标称厚度分二个型号（见表1)。表1
产品型号
4技术要求
4.1一般要求
应符合GB5591.1中第2章的规定。4.2尺寸
聚酯纤维非织布标称厚度
0.07~0.10
宽度不小于800mm，每卷20～60kg，40kg及以下者每卷不得多于三段，40kg以上者每卷不得多于五段，每段长度不应小于1m。
厚度及其极限偏差应符合表2和表3的规定。4.3性能要求

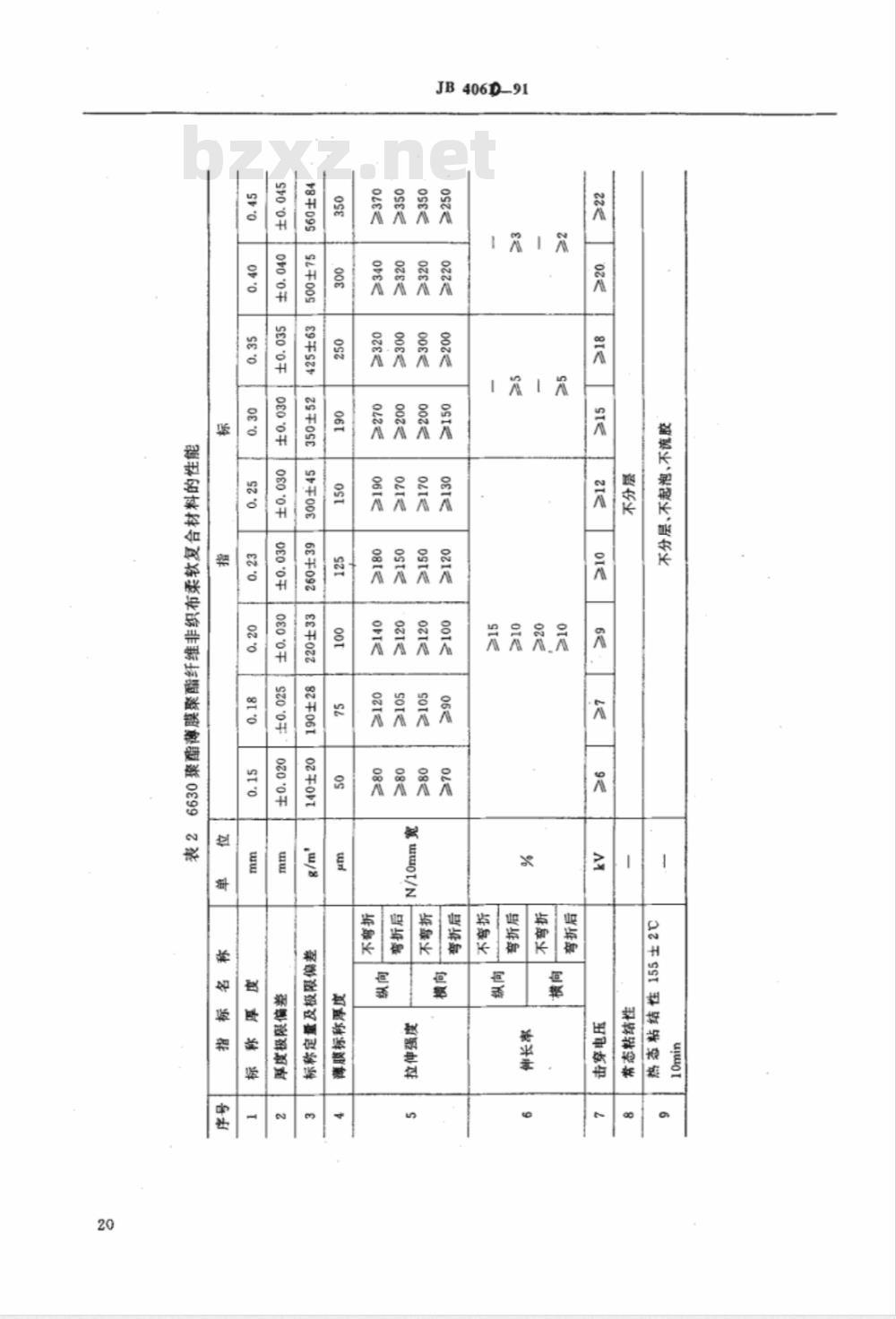

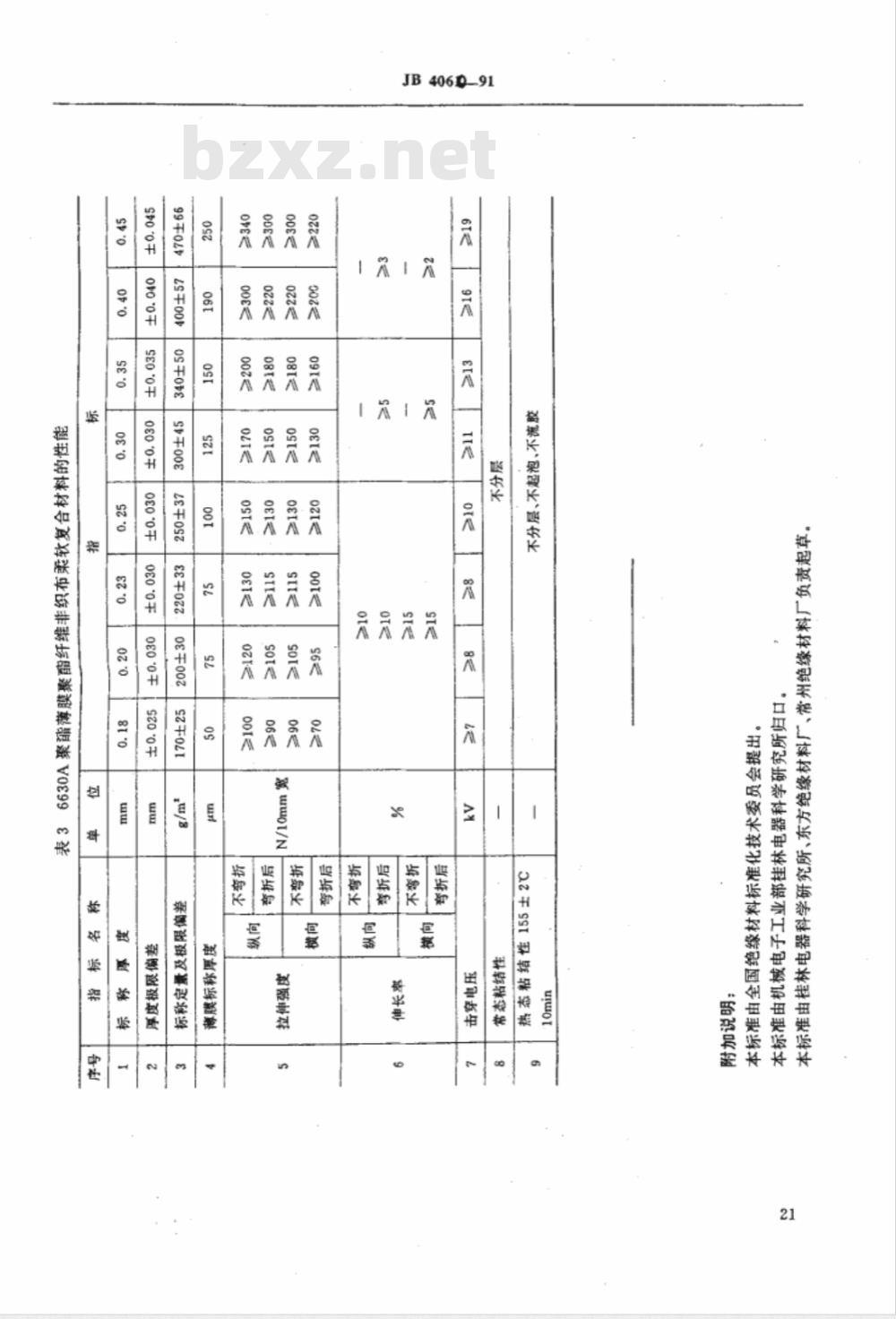

a6630复合材料的性能应符合表2的规定。b6630A复合材料的性能应符合表3的规定。注：本产品可在耐热等级为130C的绝缘结构中使用。5试验方法
机械电子工业部1991-10-17批准18
1992—10—01实施

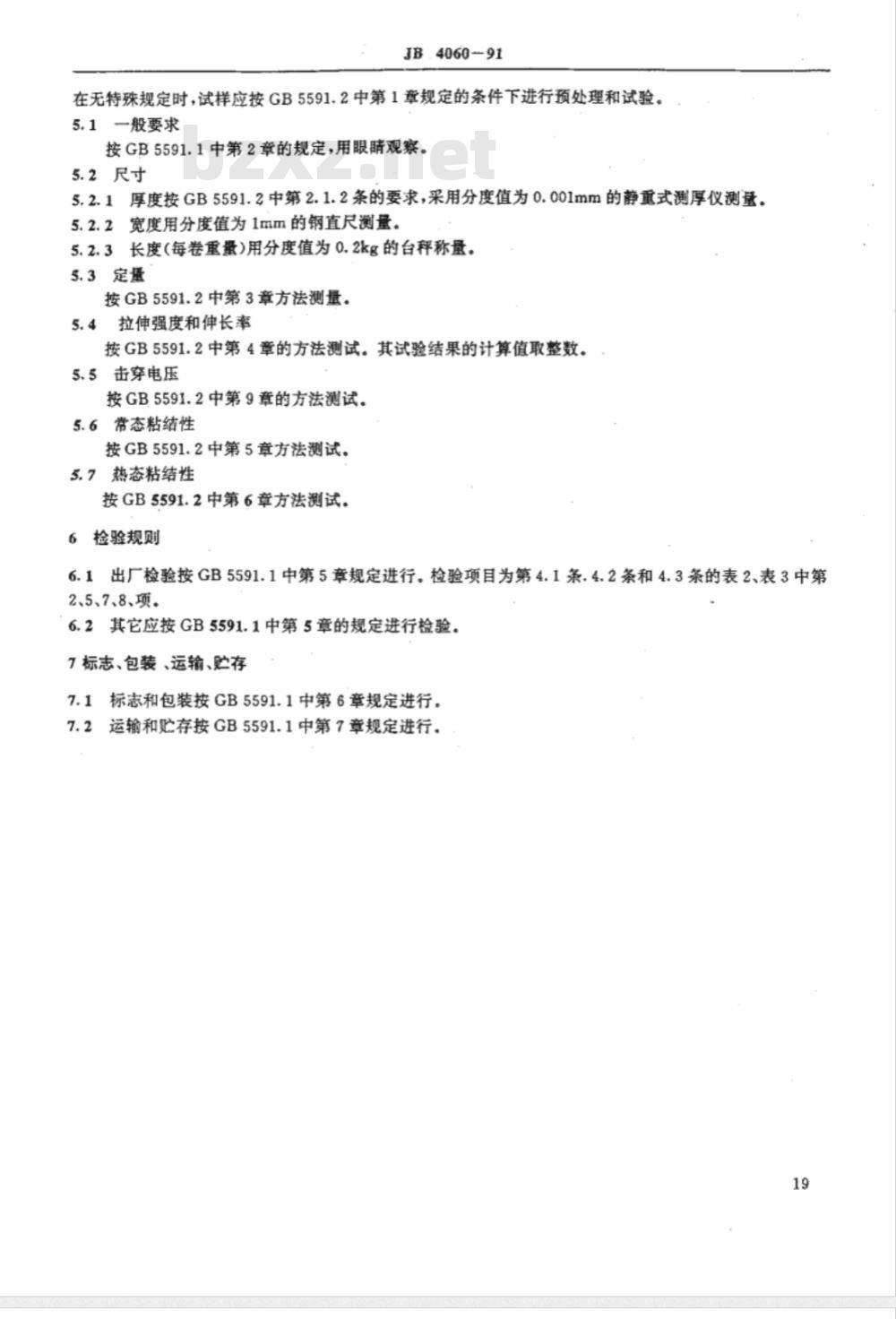

JB.4060-91
在无特殊规定时，试样应按GB5591.2中第1章规定的条件下进行预处理和试验。5.1一般要求
按GB5591.1中第2章的规定，用眼睛观察。5.2尺寸
5.2.1厚度按GB5591.2中第2.1.2条的要求，采用分度值为0.001mm的静重式测厚仪测量。5.2.2宽度用分度值为1mm的钢直尺测量。5.2.3长度(每卷重量)用分度值为0.2kg的台秤称量。5.3定量
按GB5591.2中第3章方法测量。
拉伸强度和伸长率
按GB5591.2中第4章的方法测试。其试验结果的计算值取整数。5.5击穿电压
按GB5591.2中第9章的方法测试。5.6常态粘结性
按GB5591.2中第5章方法测试。
5.7热态粘结性
按GB5591.2中第6章方法测试。
6检验规则
6.1出厂检验按GB5591.1中第5章规定进行。检验项目为第4.1条.4.2条和4.3条的表2、表3中第2、5、7、8、项。
6.2其它应按GB5591.1中第5章的规定进行检验。7标志、包装、运输、贮存
7.1标志和包装按GB5591.1中第6章规定进行。7.2运输和贮存按GB5591.1中第7章规定进行。19
JB406D-91
0200千
华象业
婚氯业
JB4060-91
博综业
